ALIMENTACIÓN DE CARBURANTE

Filtro de gasóleo

13A

13A-7

MOTOR P9X

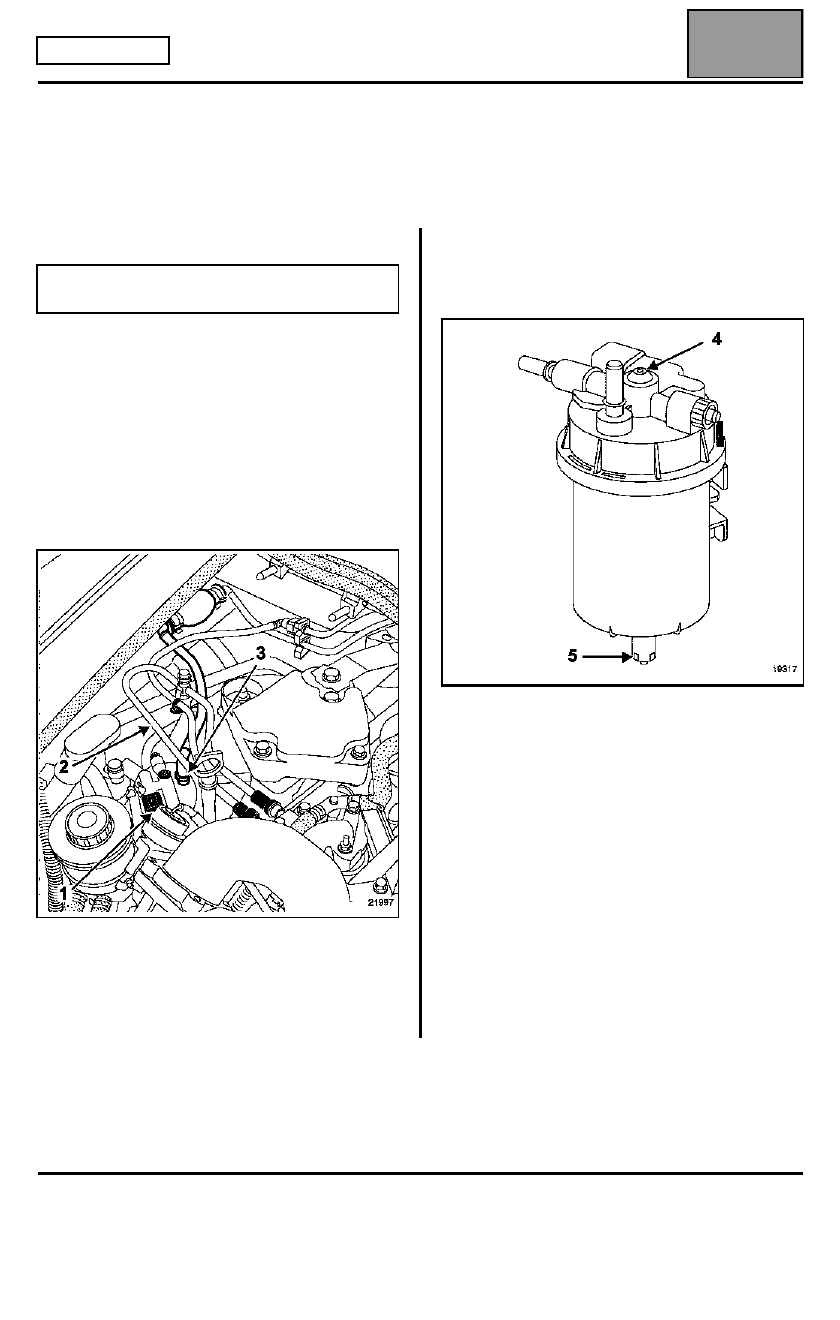

El filtro de carburante está situado en el compartimiento motor. Está incluido en un cartucho desmontable. Este
cartucho incorpora un recalentador de gasóleo que consta de una resistencia y de un termocontacto.

Para sustituir el filtro, es necesario extraer el conjunto.

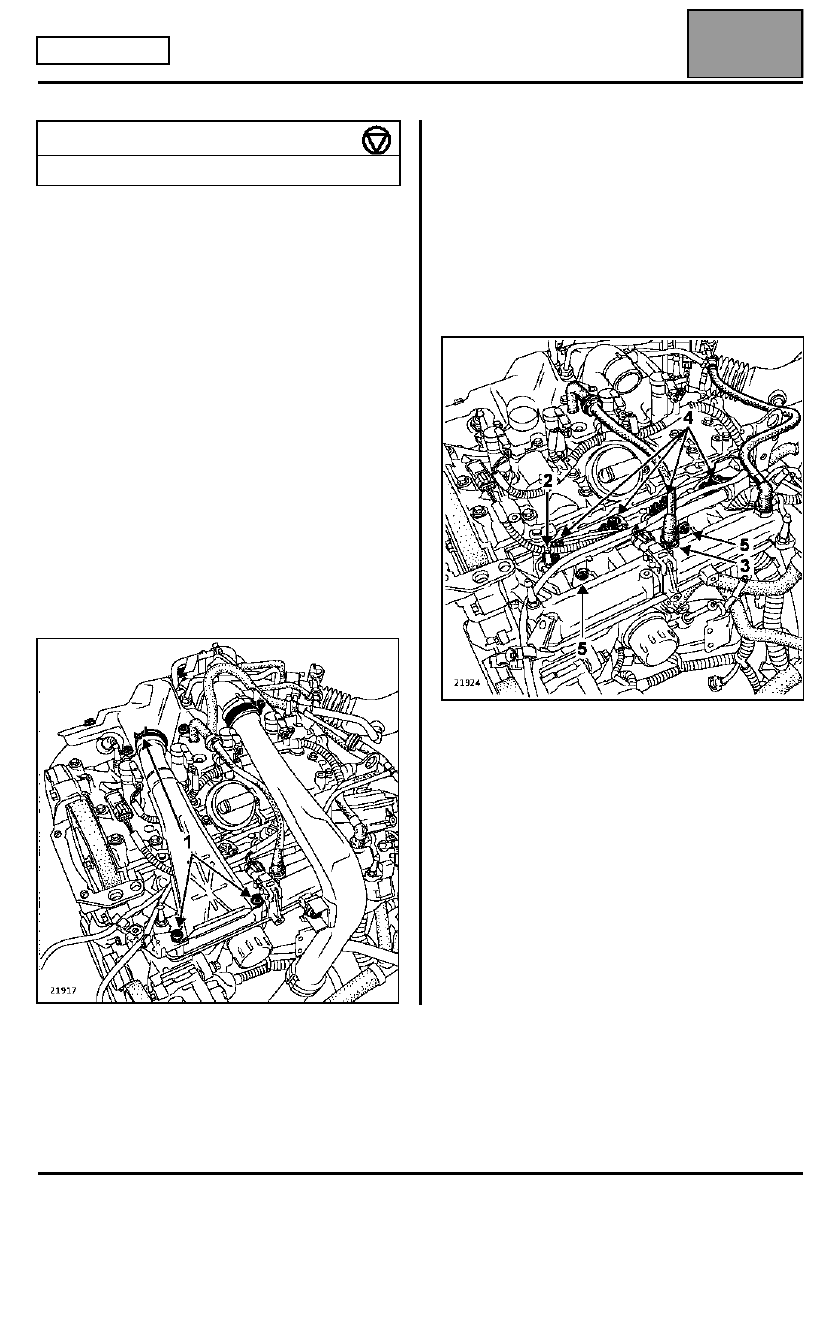

EXTRACCIÓN

ATENCIÓN:
Prestar atención a la cantidad de gasóleo y a la
presión residual que se encuentra en las
canalizaciones.

Desconectar, en el filtro:
– el conector del recalentador de gasóleo (1),
– la canalización de alimentación del motor (2),
– la canalización (3) procedente del depósito.

Quitar el filtro soltándolo de su soporte.

Marcar la posición de la tapa del cartucho respecto a
la cazoleta.

Quitar el tornillo (4) y sacar el cartucho filtrante.

REPOSICIÓN

Alinear correctamente la marca de la tapa con la
marca de la cazoleta.

Respetar imperativamente la posición de los racores
en el filtro.

Tener la precaución de no pinzar o deteriorar las
canalizaciones.

IMPORTANTE:
Efectuar un cebado del circuito de carburante
mediante la pera de cebado.

Es necesario purgar periódicamente el agua contenida
en el filtro de gasóleo por el tapón de purga (5).

RESPETAR ESTRICTAMENTE LAS CONSIGNAS
DE LIMPIEZA

Edición 3

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores

13A

13A-8

MOTOR F4R

Rampa de inyección - Inyectores

Los inyectores montados en el motor F4R son de tipo
MAGNETI MARELLI PICO.

Van fijados a la rampa de inyección mediante grapas.

El carburante circula permanentemente en la
circunferencia del cuerpo del inyector. Este barrido de
carburante evita la formación de burbujas de vapor de
gasolina y favorece los arranques en caliente.

EXTRACCIÓN

ATENCIÓN:
al extraer los inyectores o la rampa de inyección,
prestar atención a la cantidad de carburante que
se encuentra en la rampa y en el racor. Proteger el
alternador.

Desconectar la batería.

Extraer el conducto de aire de refrigeración del
turbocompresor (1).

Desconectar:
– el racor de llegada de carburante (2) de la rampa de

inyección,

– el racor de reaspiración de los vapores de aceite (3),
– los conectores de los inyectores (4).

Extraer:
– los tornillos de fijación de la rampa (5),
– la rampa de inyección,
– las grapas de los inyectores,
– los inyectores.

PAR DE APRIETE (en daN.m)

Tornillos de la rampa de inyección

0,9

Edición 3

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores

13A

13A-9

MOTOR F4R

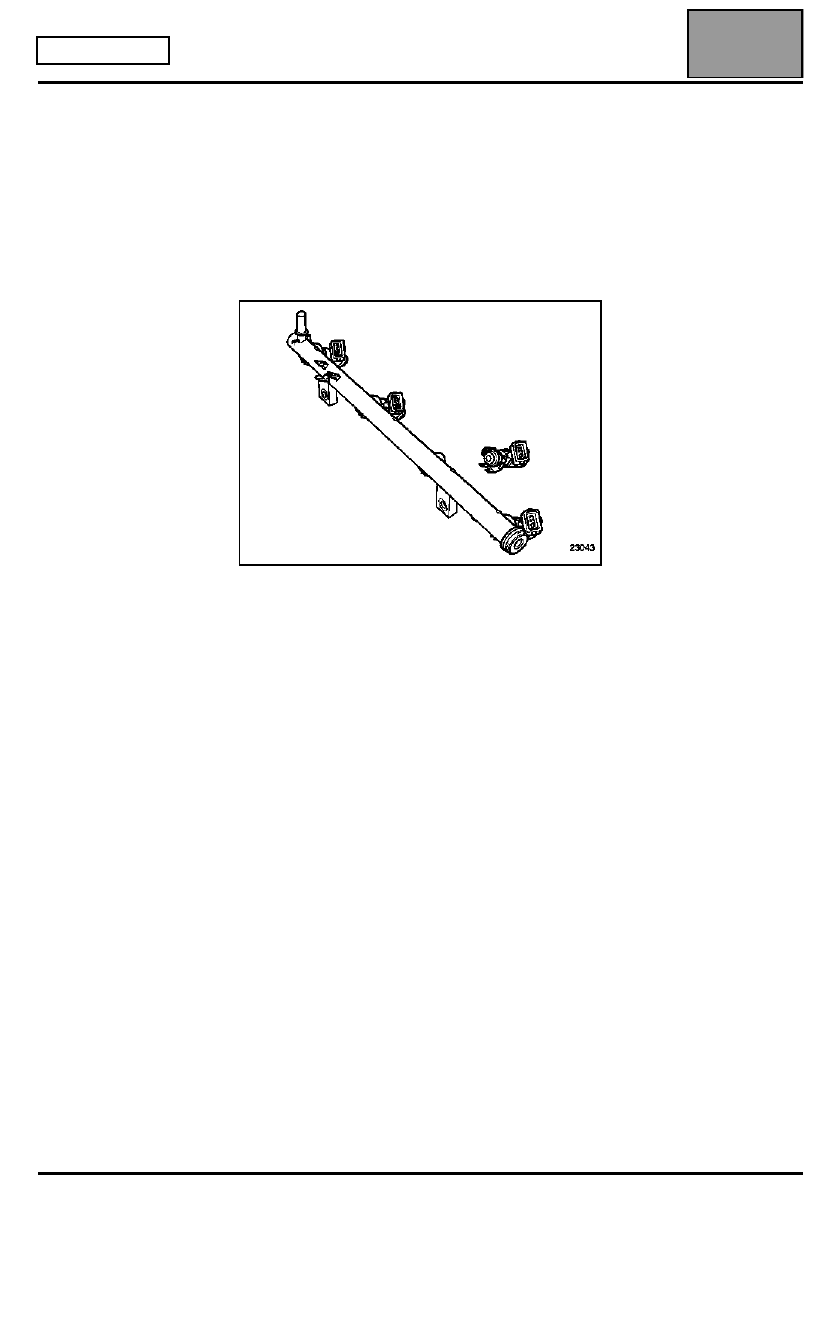

REPOSICIÓN

Sustituir imperativamente las juntas tóricas y las
grapas de fijación de los inyectores.

Colocar la grapa nueva en el inyector y después
empujar el inyector hasta que la grapa se enganche
en la rampa.

Colocar la rampa y respetar el par de apriete de los
tornillos de fijación de ésta.

Edición 3

ALIMENTACIÓN DE CARBURANTE

Rampa de inyección - Inyectores

13A

13A-10

MOTOR V4Y

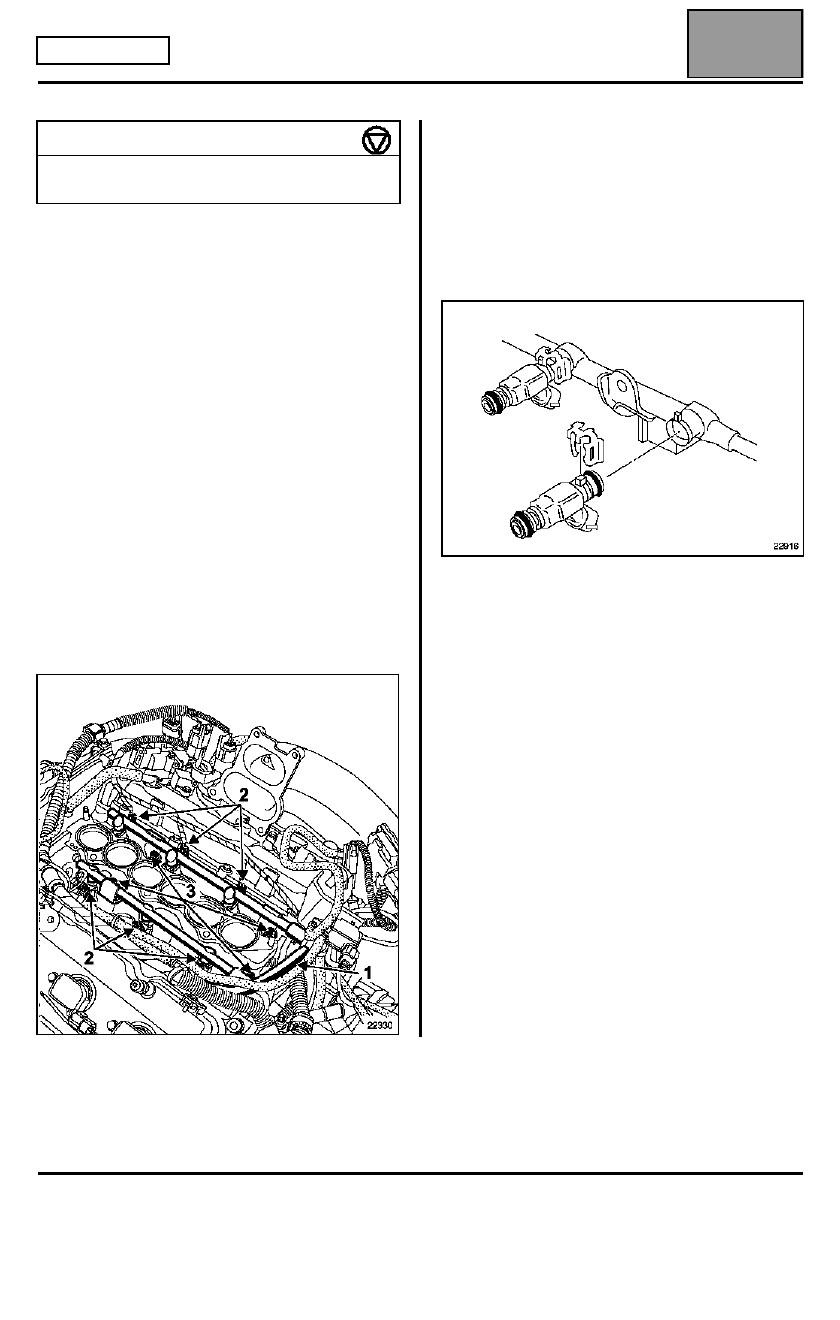

EXTRACCIÓN

Desconectar la batería.

Extraer el colector de admisión (consultar el
capítulo 12A Mezcla carburada "Colector de
admisión").

ATENCIÓN:
al extraer los inyectores o la rampa de inyección,
prestar atención a la cantidad de carburante que
se encuentra en la rampa y en el racor.

Desconectar:
– el racor de llegada de gasolina (1) de la rampa de

inyección,

– los conectores de los inyectores (2).

Quitar los cuatro tornillos (3) de fijación de la rampa de
inyección.

Extraer la rampa de inyección (atención a los cuatro
calces debajo de la rampa).

Extraer:
– las grapas de los inyectores,
– los inyectores.

REPOSICIÓN

Sustituir imperativamente las juntas tóricas y las
grapas de fijación de los inyectores.

Respetar el par de apriete de los tornillos de la rampa.

Cambiar asimismo las juntas del colector.

Proceder en el sentido inverso de la extracción.

PARES DE APRIETE (en daN.m)

Tornillos de las rampas:  preapriete

apriete

1
2,3

±±±±

 0,3
