PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11A

11A-32

MOTOR P9X

Destensar la correa de distribución girando el rodillo
tensor automático en el sentido contrario a las agujas
del reloj mediante una llave hexagonal de 10 mm con
un par que no exceda de 4 daN.m y después
bloqueando el rodillo con una llave hexagonal de
6 mm en (G).

Extraer la correa de distribución.

REPOSICIÓN

Al sustituir la correa de distribución, es imperativo
cambiar los rodillos tensor y enrolladores de
distribución.

Colocar los rodillos enrolladores apretándolo al par de
5 daN.m.

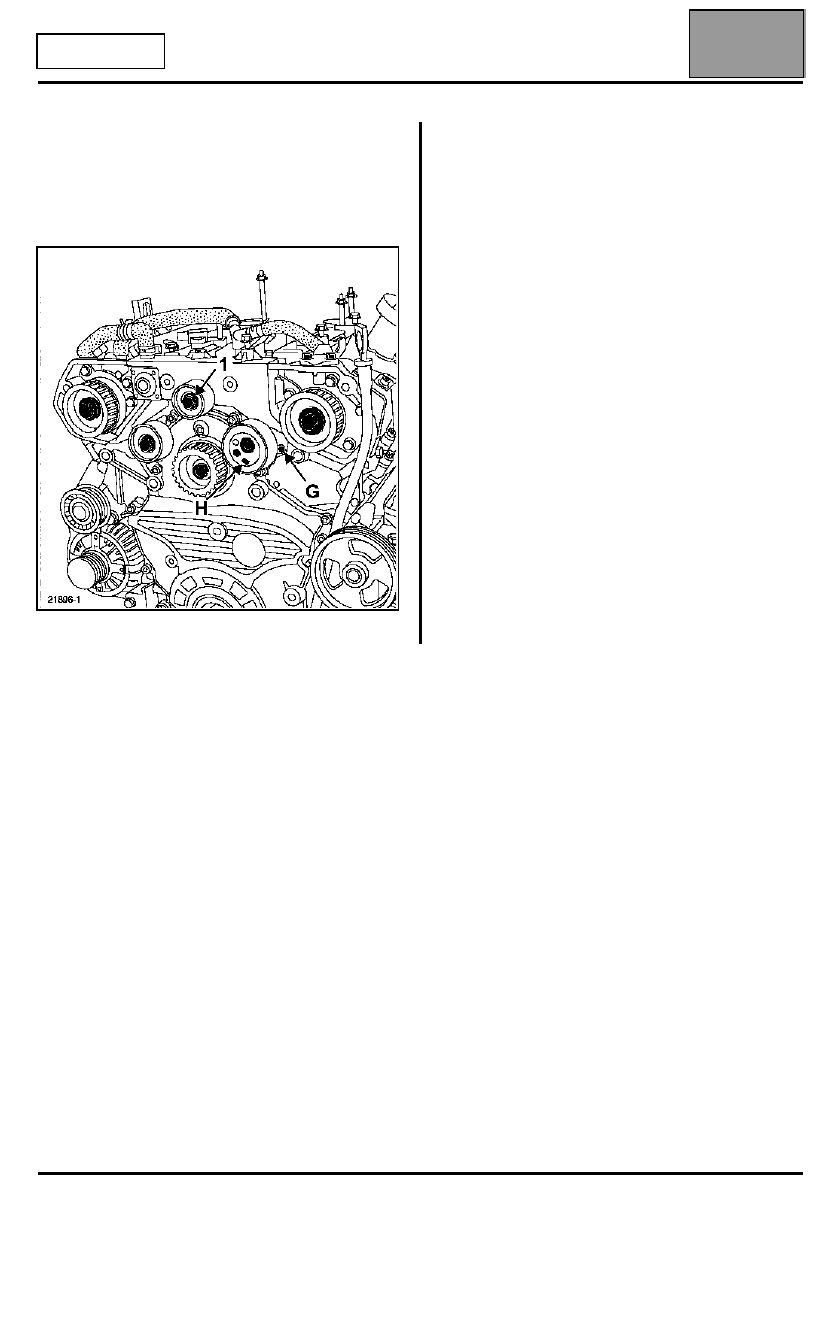

El más pequeño de los rodillos enrolladores se coloca
en la parte superior en (1).

Colocar el rodillo tensor posicionando correctamente
el peón de centrado (G) en el orificio del rodillo,
apretándolo al par de 4,3 daN.m.

Comprimir el rodillo tensor automático girándolo en el
sentido contrario a las agujas del reloj mediante una
llave hexagonal de 10 mm con un par que no exceda
de 4 daN.m y después bloqueando el rodillo con una
llave hexagonal de 6 mm en (H).

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11A

11A-33

MOTOR P9X

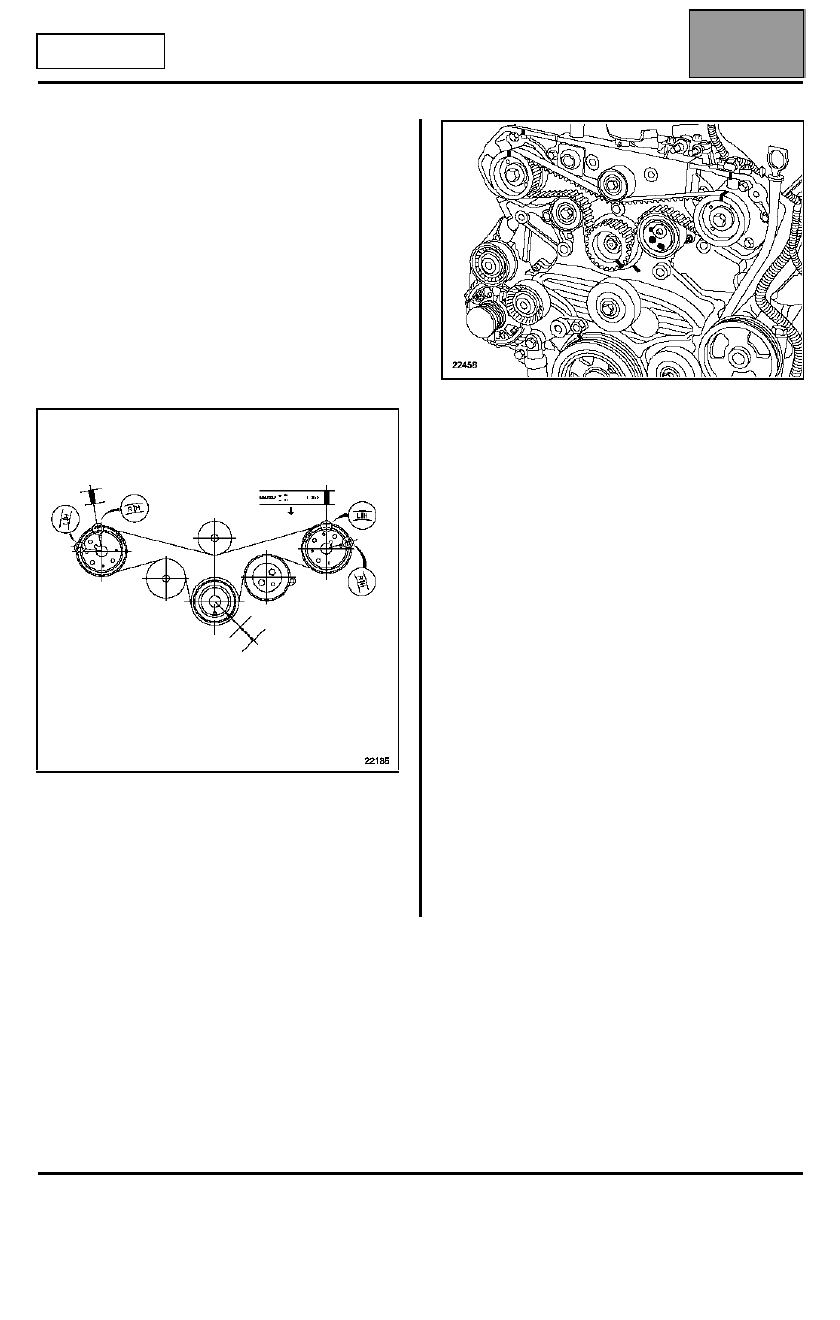

Montar la correa de distribución nueva alineando las
marcas de la correa con las de los piñones de los
árboles de levas y de la bomba de inyección.

Para el árbol de levas del banco delantero la marca
LH debe ser alineada con la marca de la correa de
distribución.

Para el árbol de levas del banco trasero la marca RH
debe ser alineada con la marca de la correa de
distribución.

La marca de la polea de la bomba de inyección debe
ser alineada con la tercera marca de la correa de
distribución.

Liberar el rodillo tensor retirando la llave de seis caras
de 6 mm que bloquea su movimiento.

Dar dos vueltas de motor en el sentido horario
después verificar el alineamiento de las marcas, si el
alineamiento no es correcto, reanudar la operación
desde la colocación de la correa.

Montar la suspensión pendular derecha apretándola al
par (consultar el capítulo 19A "Suspensión
pendular").

Colocar la transmisión delantera derecha (consultar el
capítulo 29A "Transmisión").

NOTA: es imperativo sustituir las dos juntas tóricas de
la guía del aforador.

Colocar los fijaciones de la bomba de dirección
asistida (consultar el capítulo 36B "Bomba de
dirección asistida").

Colocar la correa de accesorios (consultar el
capítulo 07A "Tensión de la correa accesorios").

Efectuar el llenado de aceite motor.

Efectuar el resto del montaje en el sentido inverso de
la extracción.

PARTE ALTA Y DELANTERA DEL MOTOR

Cadena de distribución

11A

11A-34

MOTOR V4Y

Cadena de distribución

La extracción-reposición de la cadena de distribución
requiere la extracción del grupo motopropulsor, para
respetar las condiciones de higiene del motor.

Consultar el fascículo V4Y.

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata

11A

11A-35

MOTOR F4R

Junta de culata

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 1054

Espiga de Punto Muerto Superior

Mot. 1367-02

Útil soporte motor

Mot. 1496

Útil para calado de las poleas de
los árboles de levas

Mot. 1509

Útil de bloqueo de los árboles de
levas

MATERIAL INDISPENSABLE

Llave de apriete angular

PARES DE APRIETE (en daN.m y/o

°°°°

)

Tornillos del rodillo enrollador

  4,5

Tornillos de la polea del cigüeñal     2 +  135

°°°°



±±±±

 15

°°°°

Tuerca del rodillo tensor

  2,8

Tornillos de la tapa de la culata

  1,2

Tornillos del decantador de aceite

  1,2

Tornillos de fijación en el motor de la
cofia de la suspensión pendular

  6,2

Tornillos de fijación sobre la carrocería
del limitador de oscilación de la
suspensión pendular

  2,1

Tornillos de fijación de la bieleta superior
de la suspensión pendular

10,5

Tornillos del repartidor inferior de
admisión

  2,1

Tornillos de las bobinas

  1,2

Tornillos del repartidor de admisión

  0,9

Tornillos de fijación de la brida
intermedia de retorno de engrase del
turbocompresor

  0,8

Tornillos de fijación de retorno del
turbocompresor

  1

Tornillos de fijación del catalizador

  2,1

Tuercas de las poleas de los árboles
de levas                                                         3 + 84

°°°°

Tornillos de ruedas

11
