VALORES Y REGLAJES DE LOS TRENES RODANTES

Frenos

07B

07B-2

Frenos

(1)   Para una utilización óptima de los vehículos equipados del control dinámico de conducción, RENAULT

preconiza un líquido de frenos de baja viscosidad en frío (máximo 750 mm

2

/s a - 40

°°°°

C).

Vehículo

Espesores de los discos

(en mm)

Espesores de los discos (en mm)

Alabeo máximo

del disco (mm)

Adelante

Atrás

Normal

Mínimo

Normal

Mínimo

TODOS LOS

TIPOS

28

25,4

11

9,5

0,2

Vehículo

Espesores guarniciones (mm) (soporte incluido)

Líquido de

frenos

Adelante

Atrás

Nueva

Mínimo

Nueva

Mínimo

TODOS LOS

TIPOS

17,5

8

16,6

8

SAE J 1703

DOT 4 (1)

Edición 2

VALORES Y REGLAJES DE LOS TRENES RODANTES

Alturas bajo casco

07B

07B-3

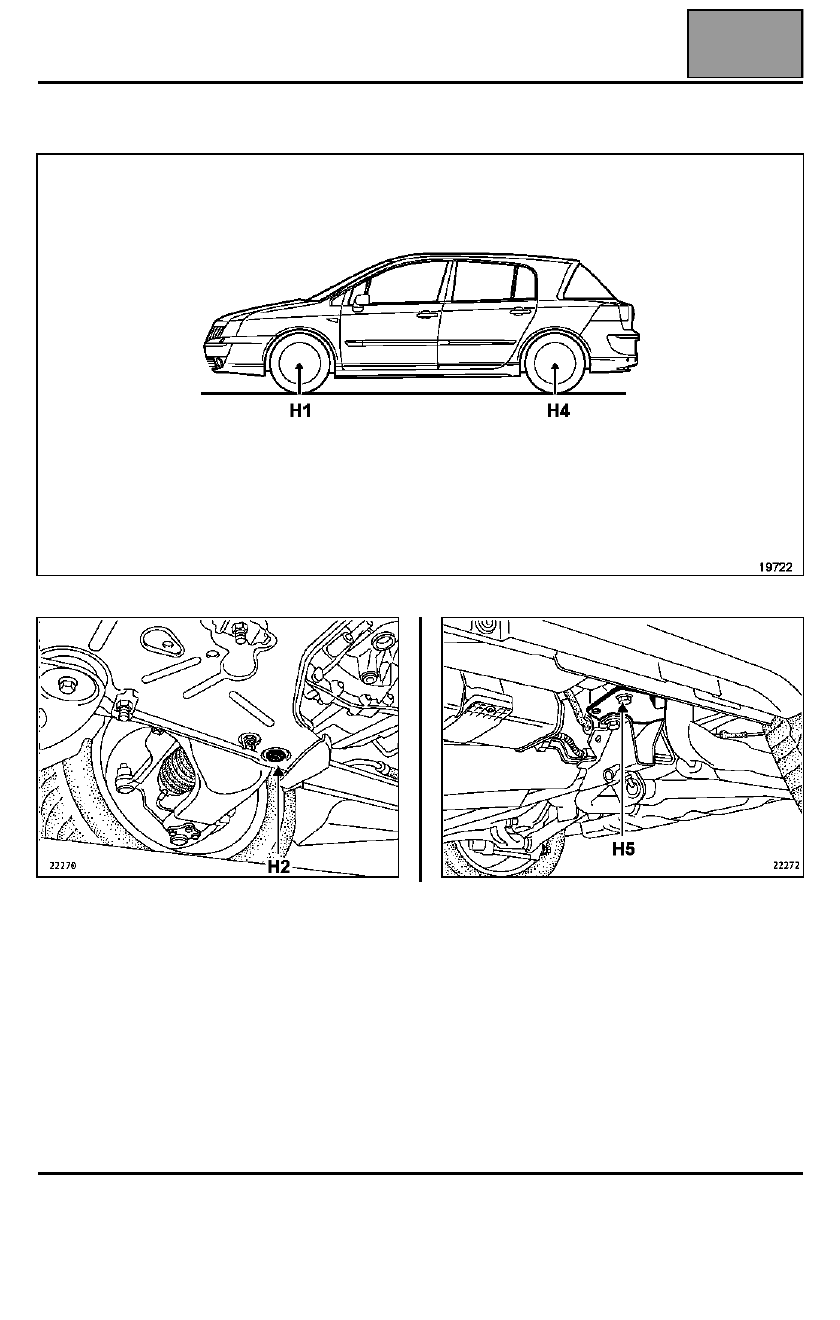

Alturas bajo casco

Puntos de medida

Las cotas H1 y H4 se toman entre el suelo y los ejes de la rueda.
La cota H2 se toma entre el suelo y la cara inferior de la tuerca de fijación delantera del brazo inferior.
La cota H5 se toma entre el suelo y la cabeza del tornillo del apoyo del brazo longitudinal más alejada de la rueda.

Edición 2

VALORES Y REGLAJES DE LOS TRENES RODANTES

Valores de control de los ángulos del tren delantero

07B

07B-4

Valores de control de los ángulos del tren delantero

Neumático: 225/55 R 17 ó 245/45 R 18

ÁNGULOS

VALORES

POSICIÓN DEL

TREN DELANTERO

(mm)

REGLAJE

AVANCE

3

°

51'

4

°

07'

4

°

23'

±

 30'

4

°

39'

4

°

55'

Diferencia

derecha/izquierda

máxima = 1

°

H5 - H2 = 99
H5 - H2 = 90
H5 - H2 = 82
H5 - H2 = 74
H5 - H2 = 66

No regulable

CAÍDA

-0

°

01'

-0

°

05'

-0

°

09'

±

 30'

-0

°

13'

-0

°

17'

Diferencia

derecha/izquierda

máxima = 1

°

H1 - H2 = 133
H1 - H2 = 141
H1 - H2 = 148
H1 - H2 = 155
H1 - H2 = 163

No regulable

PIVOTE

11

°

48'

11

°

59'

12

°

10'

±

 30'

12

°

20'

12

°

31'

Diferencia

derecha/izquierda

máxima = 1

°

H1 - H2 = 133
H1 - H2 = 141
H1 - H2 = 148
H1 - H2 = 155
H1 - H2 = 163

No regulable

PARALELISMO

(Para dos ruedas)

 Cierre

-0

°

10'

±

 10'

Llanta de

17 pulgadas

- 1,3 mm

±

 1,3 mm

Llanta de

18 pulgadas

- 1,4 mm

±

 1,4 mm

En vacío

ó

H1 - H2 = 133

Regulable por

rotación de

los casquillos

de la bieleta
de dirección

BLOQUEO DE LAS ARTICULACIONES
ELÁSTICAS

-

En vacío

-

Edición 2

VALORES Y REGLAJES DE LOS TRENES RODANTES

Valores de control de los ángulos del tren trasero

07B

07B-5

Valores de control de los ángulos del tren trasero

ÁNGULOS

VALORES

POSICIÓN DEL

TREN TRASERO

(mm)

REGLAJE

CAÍDA

-0

°

50'

±

 30'

En vacío

ó

H4 - H5 = 45

Reglaje por

rotación de la

excéntrica (fijación

superior del

portamanguetas).

Consultar el

capítulo 33A.

PARALELISMO

(Para dos ruedas)

Cierre

-0

°

20'

±

 10'

Llantas de

17 pulgadas

-2,6 mm

±

 1,4 mm

Llantas de

18 pulgadas

-2,7 mm

±

 1,4 mm

En vacío

ó

H4 - H5 = 45

Reglaje por

desplazamiento

de los apoyos de

los brazos

longitudinales.

Consultar el

capítulo 33A.

BLOQUEO DE LAS ARTICULACIONES
ELÁSTICAS

-

En vacío

-
