CRISTALES

Cristal de custodia

54

54-16

Cristal de custodia

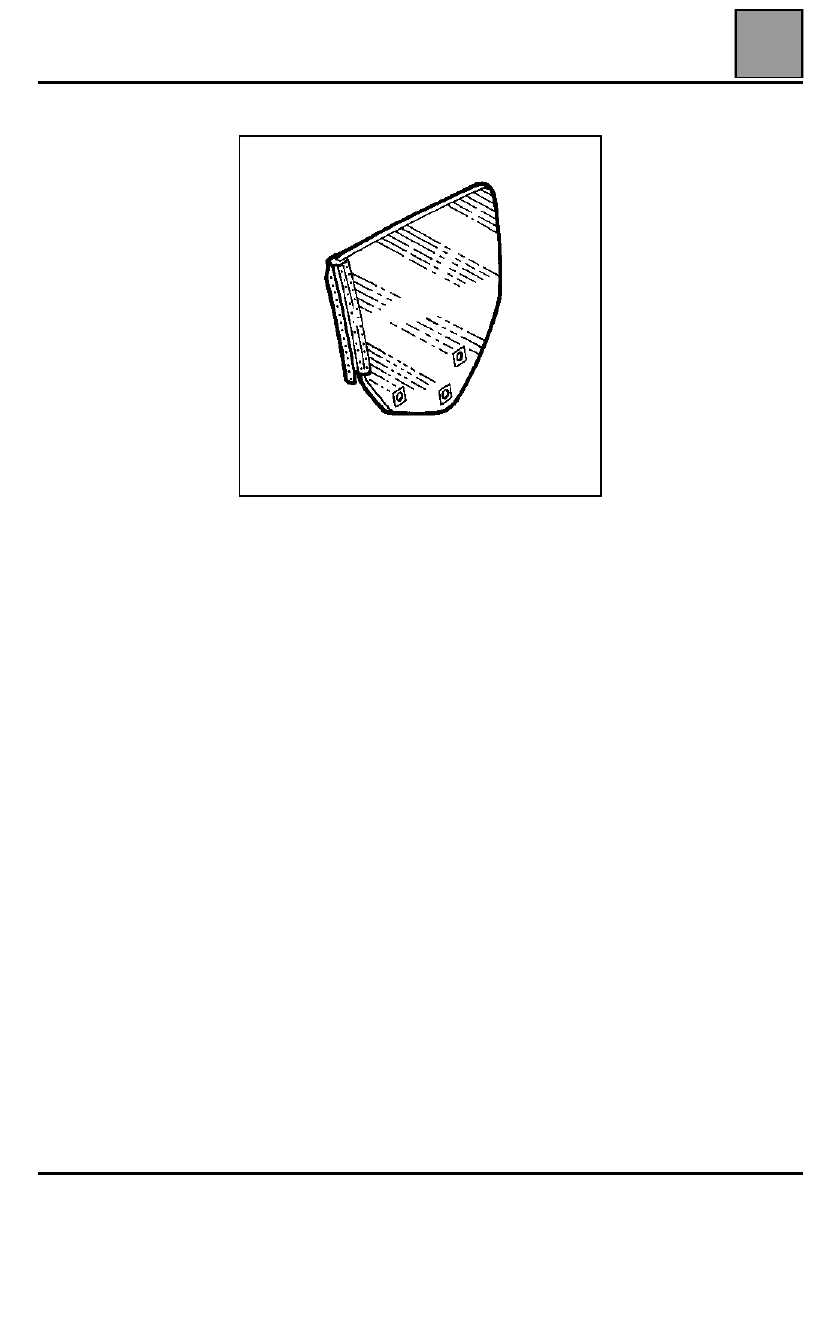

El cristal se suministra con su junta y fijaciones
pegadas.

Caso de la sustitución de un cristal solo.

Para la sustitución del elevalunas, consultar el
capítulo 51.

CRISTALES

Cristal de custodia

54

54-17

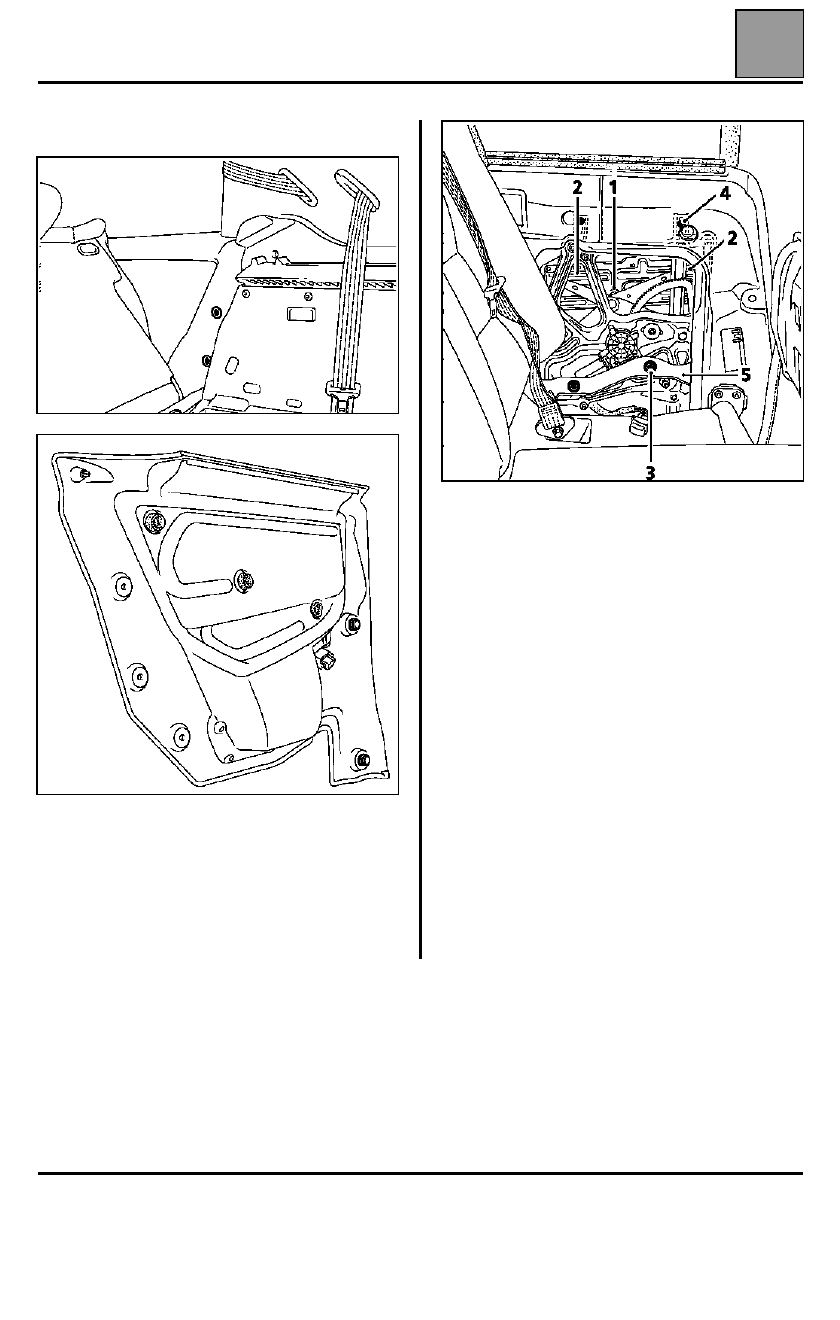

EXTRACCIÓN

Extraer:
– el guarnecido del panel del pasajero trasero (dos

tornillos T20 en la parte trasera, dos clips en la parte
delantera, levantar para liberar el lamelunas,
desconectar el mando del elevalunas),

– los lamelunas exterior e interior.

Despegar la película de estanquidad.

– con el cristal levantado, aflojar la tuerca inferior en

(1),

– con el cristal bajado 8 cm, aflojar los tornillos (2).

Sacar el espárrago en (1) y sacar el cristal entre la
aleta y su forro.

Desconectar el conector en el motor.

CRISTALES

Reglaje del cristal de custodia

54

54-18

Reglaje del cristal de custodia

REPOSICIÓN

ATENCIÓN:

el elevalunas debe haberse quedado en

la posición cristal bajado 8 cm (es también la posición
de entrega del elevalunas nuevo).

La puerta y el cristal delantero deben estar bien
reglados.

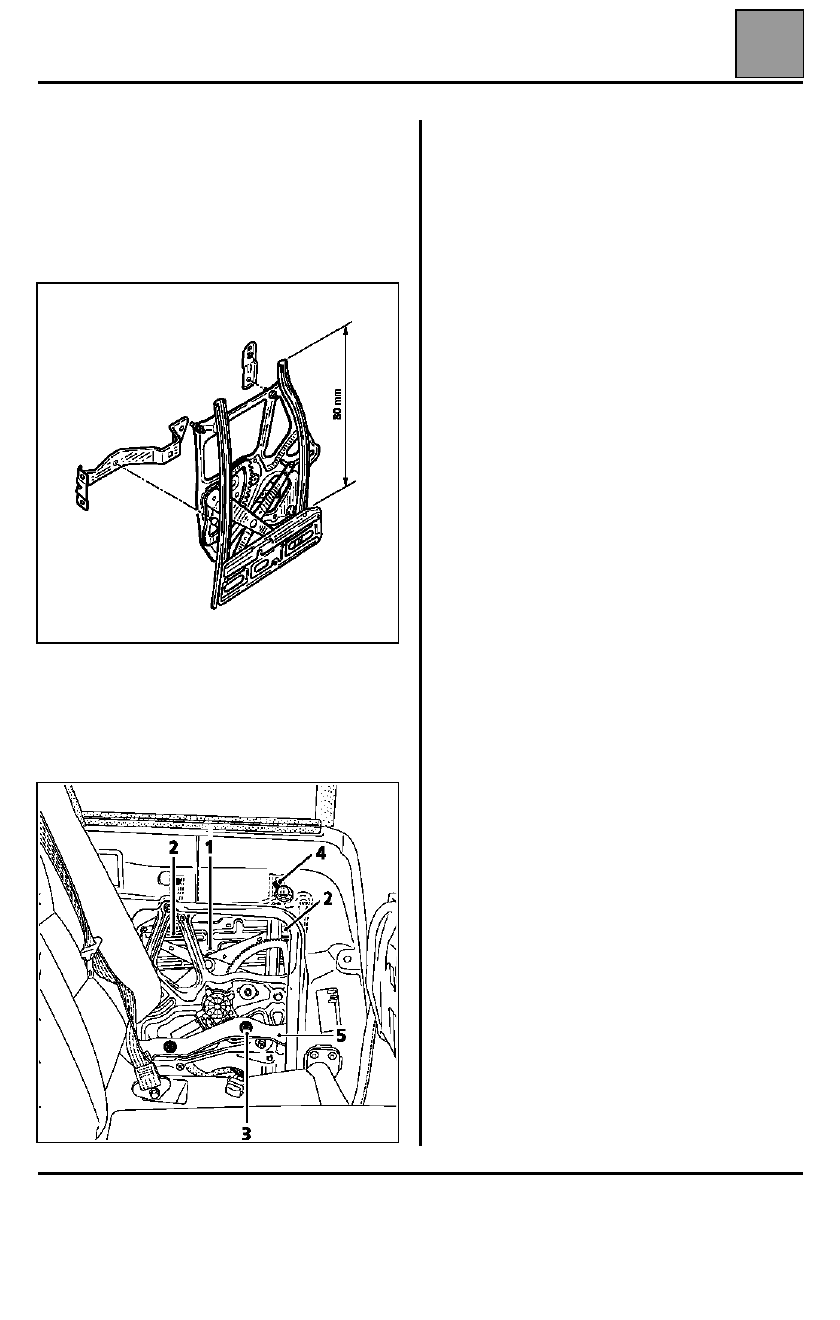

Pre-reglaje
Preparar la custodia, comprobando el reglaje del
espárrago con resalte inferior (1), apoyo a 5 mm de la
cara interna del cristal (aflojado aproximadamente
5 vueltas).

Montaje

Introducir el cristal entre la aleta y su forro, por la parte
superior, encajarlo en la deslizadera trasera. Fijarlo en
el carrito con la tuerca sin desreglar el espárrago (1).

Poner los dos tornillos (2) de fijación superior del
cristal y apretarlos.

Colocar el botón de mando en el cableado.

Reglaje (encastrado del cristal en la junta de la
viga)

Subir el cristal a unos milímetros de la junta de la viga.

Actuar en el espárrago inferior (1) para garantizar la
introducción del cristal en la junta.

Subir el cristal a fondo para verificar su correcto
reglaje.

Apretar la contratuerca de inmovilización del
espárrago de reglaje (1).

NOTA:

si parece necesario reglar el paralelismo entre

el cristal y la aleta y su alineamiento respecto al cristal
de puerta, ver el reglaje del elevalunas en el
capítulo 51.

Montar el lamelunas de custodia, la película de
estanquidad y el guarnecido trasero

CRISTALES

Luneta de portón

54

54-19

Luneta de portón

EXTRACCIÓN

Extraer:
– el brazo del limpiaparabrisas con un extractor, y

desconectar el tubo del lavaparabrisas,

– el capot y el motor del limpiaparabrisas,
– el embellecedor del motor del limpiaparabrisas,
– los embellecedores laterales, pasando un útil

cortante entre el cristal y el embellecedor,

– los gatos.

Desconectar los hilos de deshielo.

Romper el cristal o recortar mediante la cuerda de
piano, entre dos personas (una en el interior, la otra en
el exterior), toda la zona de pegado perimétrica
empezando por el centro (atención a no cortar el
portón y los conectores de la luneta térmica

).

Extraer el cristal.

LIMPIEZA Y PREPARACIÓN DE LA LUNETA

Aplicar la gama descrita para el parabrisas.

Montar la luneta en blanco y verificar la presencia de
un juego de 2 a 3 milímetros en la parte superior con
un calado de 2 milímetros en la parte inferior. En caso
contrario, colocar un separador vertical en el vano
para mantener estos juegos durante el pegado y su
polimerización.

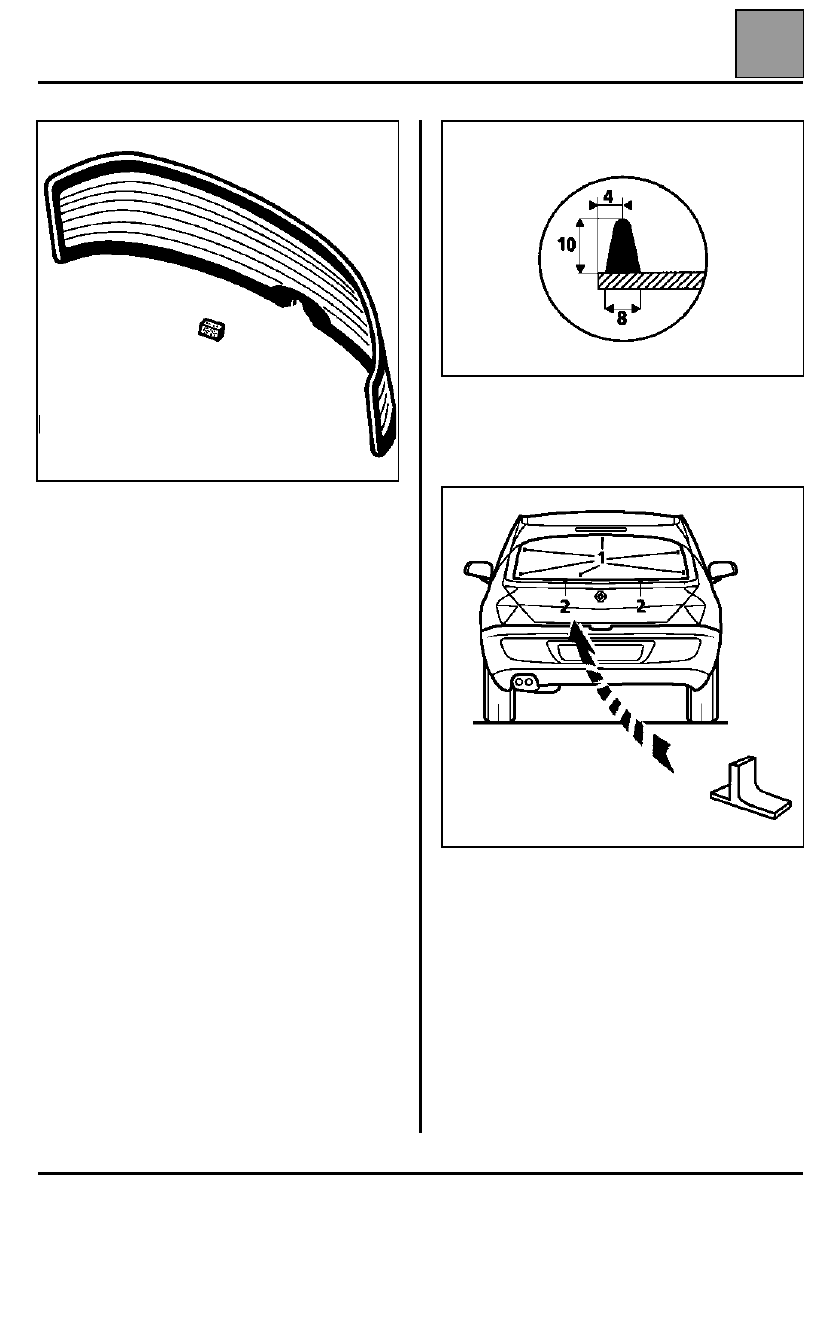

Extrusionar un cordón de 8 mm de ancho y 10 mm de
alto en toda la periferia de la luneta.
Colocar las calas de introducción de la goma de
5 milímetros en el portón en (1).

COLOCACIÓN

Presentar, centrar y pegar la luneta, posicionada en
altura mediante 2 calas de plástico en "T" (2).

Colocar el embellecedor del limpiaparabrisas, la junta,
el motor y su estanquidad, el capot del motor y el
brazo del limpiaparabrisas.

Conectar el lavaparabrisas y la luneta térmica.

Pegar los embellecedores laterales.

Colocar los gatos tras la polimerización de la cola de
la luneta.
