CRISTALES

Parabrisas

54

54-8

EXTRUSIÓN DEL CORDÓN

Son necesarios dos cartuchos de 300 ml.

En el parabrisas

Extrusionar el cordón a 4 mm del borde en las partes
laterales del parabrisas utilizando un tope recortado
con guía. Sujetar la pistola de forma que se pueda dar
al cordón un perfil constante (triángulo de 12 x 8).

Extrusionar el cordón a 20 mm del borde, en los lados
superior e inferior del parabrisas.

En el vano del vehículo

Extrusionar una nuez de cola en cada ángulo de las
juntas de soldadura.

Extrusionar 30 cm de cordón en la parte inferior bajo
la placa de identificación V.I.N.

IMPORTANTE:

 si no se respetan los 20 mm en la

parte superior se corre el riesgo de tener fugas de
agua y de que se pegue la junta calzada.

CRISTALES

Parabrisas

54

54-9

COLOCACIÓN DEL PARABRISAS

Entre tres personas:
(Una en el interior para sujetar el parabrisas, las otras
dos en el exterior a ambos lados del parabrisas).

Colocar el parabrisas en el vano y centrarlo en la parte
superior y en la parte inferior utilizando las marcas
inferiores (4), calas entre parabrisas y vigas (3) y
actuar en las excéntricas (2) para ajustarlo contra el
techo.

Presionar moderadamente en la periferia del
parabrisas para asegurar el contacto con las calas de
introducción y las juntas.

ATENCIÓN:

ningún desbordamiento de cola debe

inmovilizar los guarnecidos de los montantes del
techo.

Sin esperar, controlar la estanquidad al agua.

En el caso de fuga, localizar el sitio.

Secar el cordón mediante un chorro de aire.

Extrusionar un cordón de adhesivo de diámetro 3 mm
a ambos lados de la fuga en 30 mm aproximadamente
y alisar con una espátula mojada en agua jabonosa.

Controlar de nuevo la estanquidad.

ATENCIÓN:

 en caso de una fuga en la parte superior

del parabrisas:
– extraerlo antes de la polimerización,
– limpiarlo,
– recomenzar las operaciones de preparación.

NOTA:

inmovilizar durante 30 minutos

aproximadamente (en función del producto
empleado).

CONSEJO:

utilizar este plazo para dejar escurrir el

agua en la periferia del parabrisas para acelerar la
polimerización del adhesivo junta (gracias a la
humedad).

CRISTALES

Parabrisas

54

54-10

Pegado de los embellecedores

La protección del adhesivo debe ser retirada a medida
que se vaya colocando. Tras la operación, colocar el
embellecedor presionando fuertemente con un rodillo.

TODO DESPEGADO DEL ADHESIVO IMPONE LA
SUSTITUCIÓN DEL EMBELLECEDOR

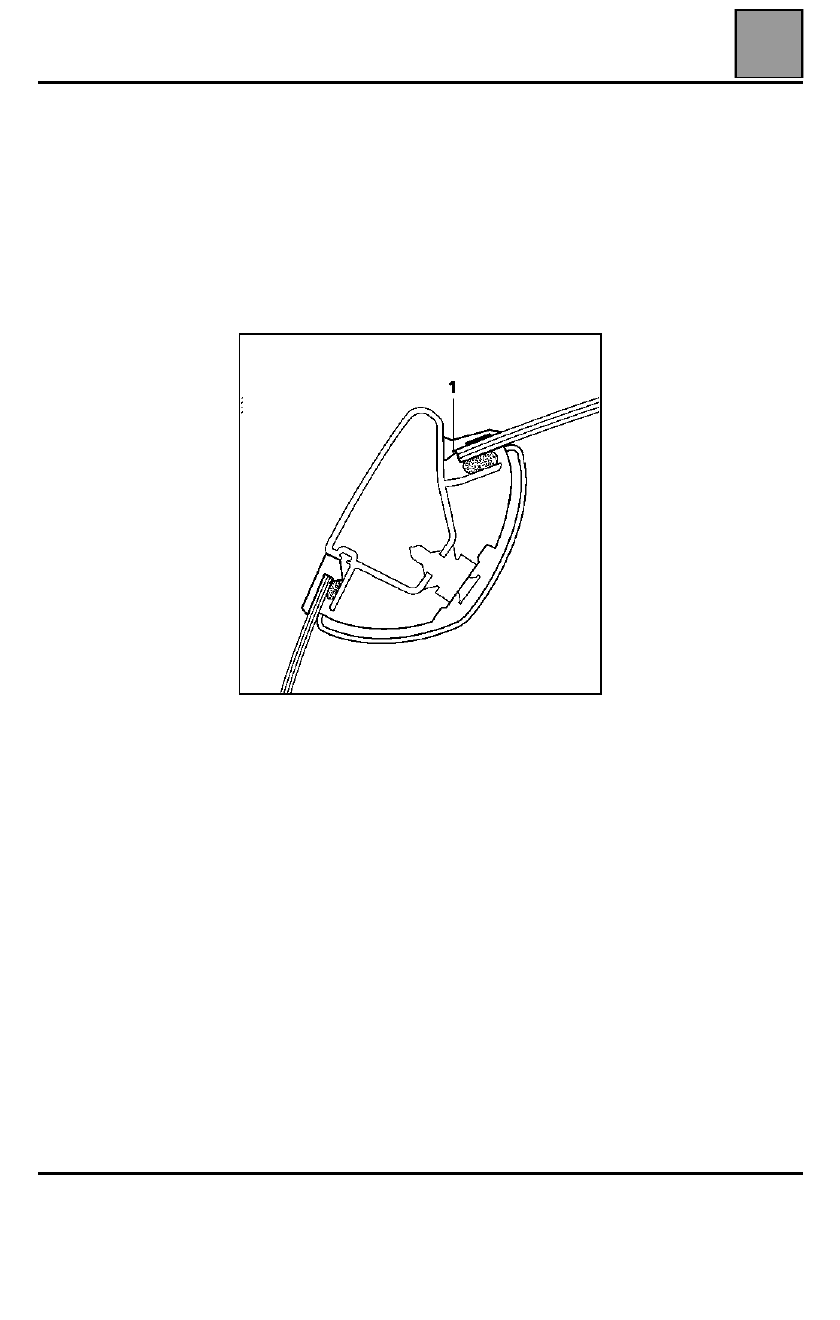

Colocación del embellecedor de viga.

Asegurarse de que no haya cola en el vierteaguas
para asegurar el paso del talón del embellecedor (1).

CRISTALES

Parabrisas

54

54-11

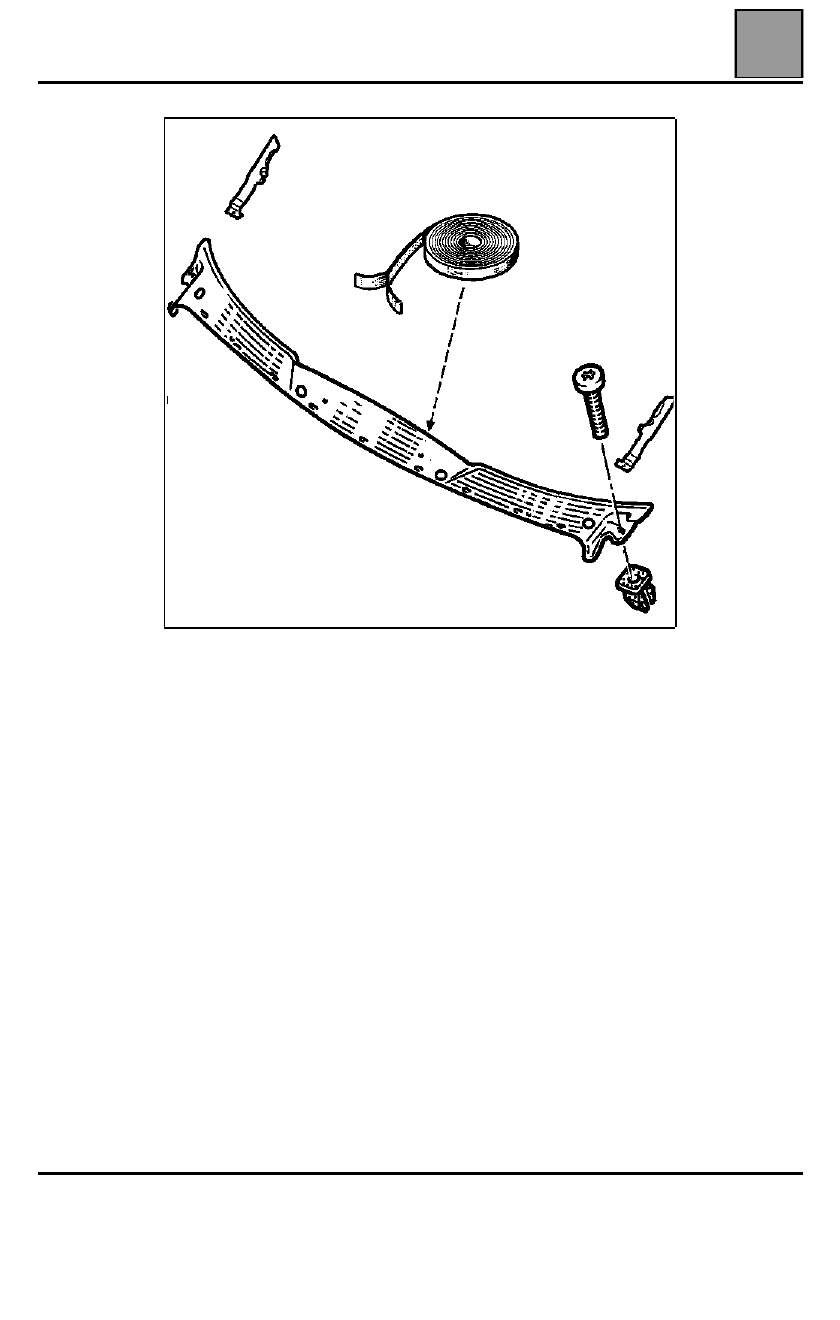

COLOCACIÓN DEL ALERO

Antes de colocar en el alero el adhesivo suministrado
en el kit, es necesario aplicar, en la zona de pegado
del alero, el primario 210T:
Ref.

 60 25 071 207 (tiempo de secado 10 minutos a

20

°

C

), (consultar el capítulo 42).

Colocar:
– los retrovisores,
– los limpiaparabrisas.

Colocar las escobillas y portaescobillas frente a las
marcas grabadas en el parabrisas.

Apretar las tuercas a 3,2 daN.m.

Reposición de la playa delantera del tablero de
bordo

Verificar el funcionamiento de:
– la radio,
– de los limpiaparabrisas,
– de los retrovisores.
