CRISTALES

Parabrisas

54

54-4

LIMPIEZA DEL VANO

Mediante una espátula de 15 a 20 mm de ancho
afilada con hoja cortante, cortar e igualar el cordón de
adhesivo junta para dejar una película de 0,5 a 1 mm
de espesor en el canto.

NOTA: es imperativo dejar una película de
adhesivo junta en el canto ya que servirá de
soporte de agarre del nuevo cordón.

Soplar el conjunto del vano del parabrisas para
eliminar todos los residuos de adhesivo junta.

NOTA: utilizar aire seco exento de toda huella de
aceite.

PREPARACIÓN DEL VANO

Si el vano ha sido dañado, hasta la parte de zinc o de
aluminio, aplicar primario para aluminio únicamente en
este sitio.

No poner en la película de adhesivo junta.

Si durante la extracción del parabrisas, los
guarnecidos de acabado de los montantes de vano
han sido dañados, sustituirlos.

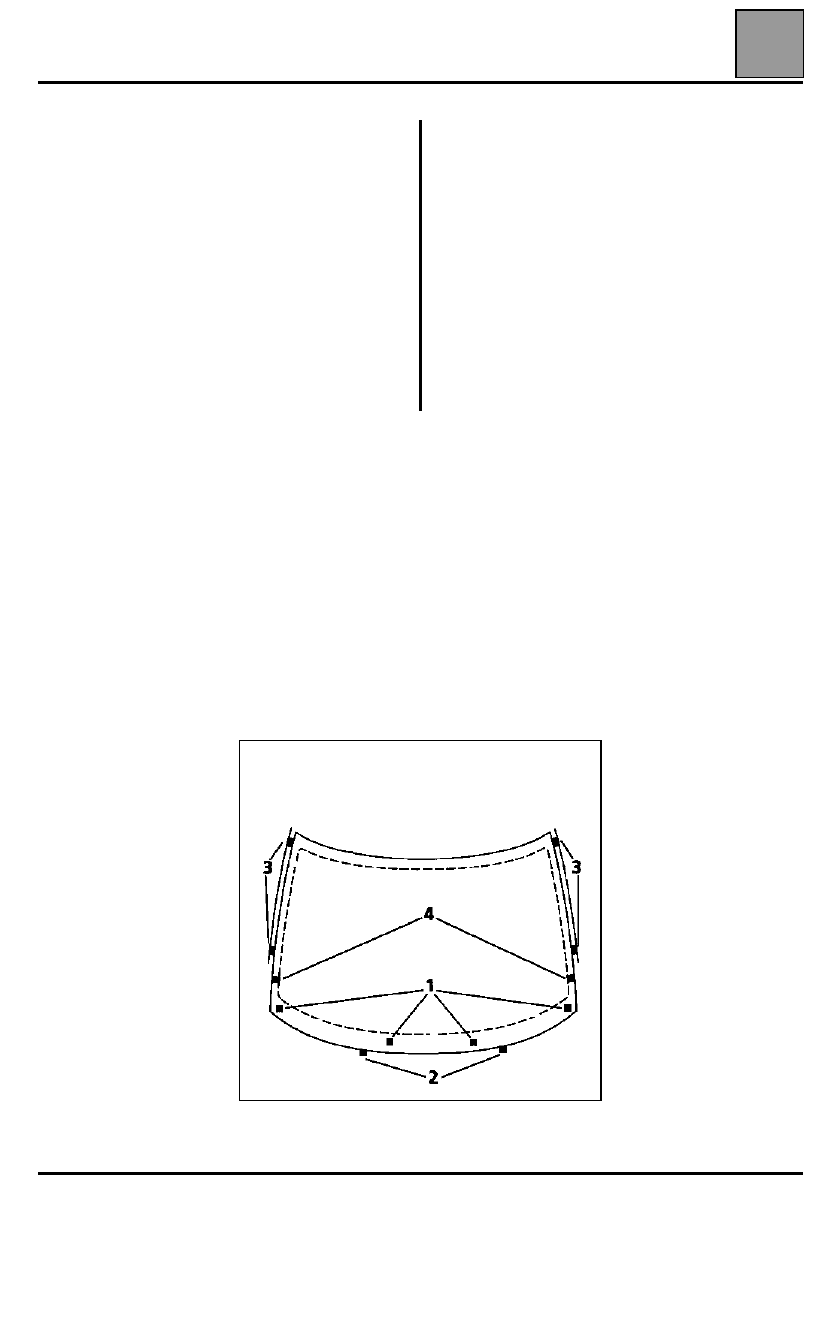

DISPOSICIÓN Y PEGADO DE LAS CALAS

Pegar las calas de introducción en el vano.

1  :  calas de goma
2  :  excéntricas
3  :  calas de cartón

espesor = 5 mm

centrar el cristal
aproximadamente
7 mm en ambos lados

4  :  calas de goma

espesor = 5 mm

para

parabrisas no térmico

CRISTALES

Parabrisas

54

54-5

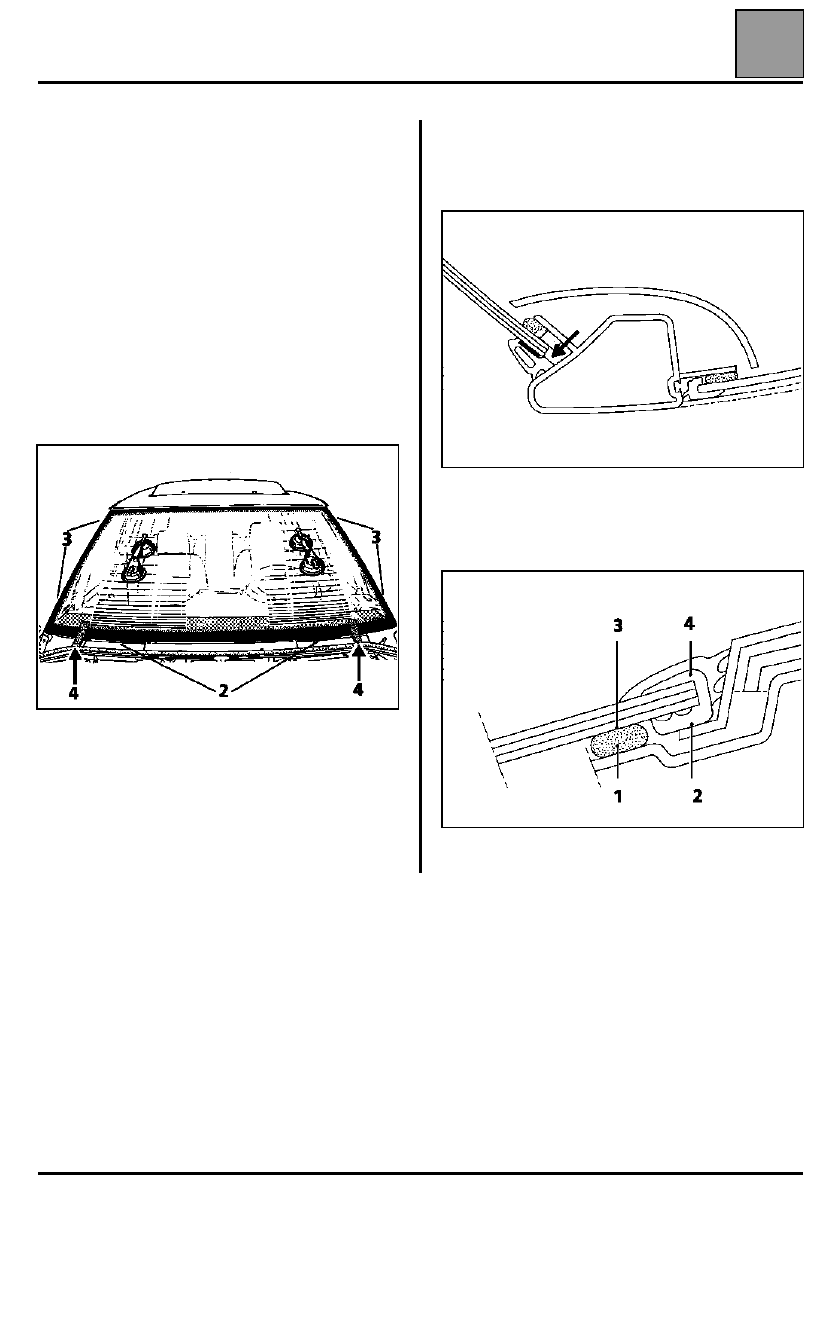

PREPARACIÓN DEL PARABRISAS

Presentación en blanco

Antes de toda reparación, hacer una presentación en
blanco del parabrisas con el fin de determinar su
centrado en el vano.

Verificar la presencia de las calas en el vano.

Mediante ventosas, presentar el parabrisas
aplicándolo en las calas y después centrar el
parabrisas respecto a los montantes con las calas (3)
interpuestas entre cada montante y el parabrisas.

Marcar, mediante cinta adhesiva, (4) su posición
definitiva y cortar las cintas.

2  :  excéntricas de reglaje en altura
3  :  calas de centrado del parabrisas en el vano

Centrado correcto en las vigas

Los talones del embellecedor lateral deben centrarse
entre el cristal y la viga.

Juego entre parabrisas y techo

El talón de la junta (2) sirve de cala.

Extraer el parabrisas marcado.

CRISTALES

Parabrisas

54

54-6

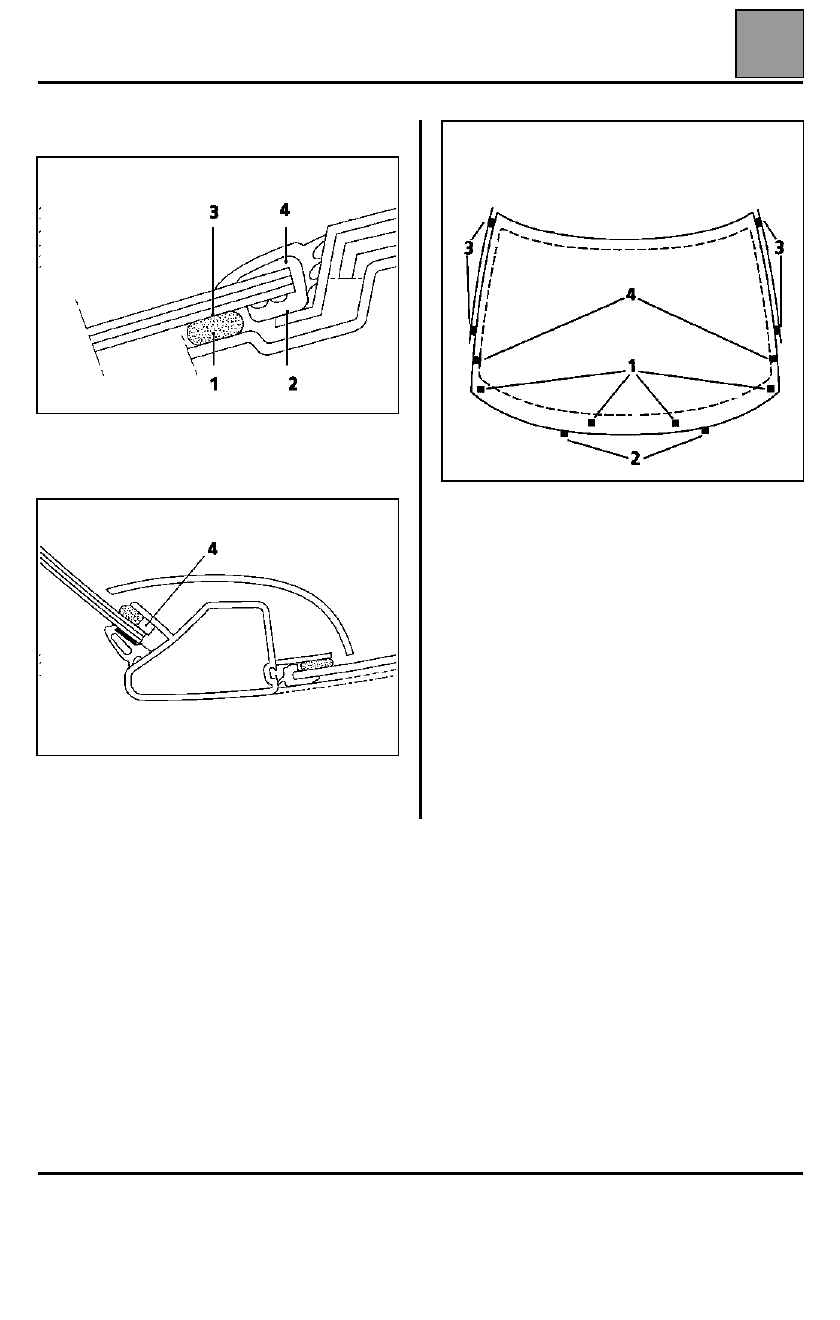

DISPOSICIÓN Y PEGADO DE LAS CALAS

El calado y el reglaje en altura en el techo se efectúa
con la junta calzada (2).

Colocar dos calas de 5 mm en cada montante de viga
en (4).

Colocar cuatro calas de 5 mm en la chapa del
compartimiento del motor en la parte inferior del
parabrisas en (1).

Reglar las excéntricas (2) para obtener el enrasado
del techo.

NOTA:

 el parabrisas térmico sólo se cala en la parte

inferior (1), las calas (4) no son necesarias, este
calado está asegurado por los cables de masa del
parabrisas.

CRISTALES

Parabrisas

54

54-7

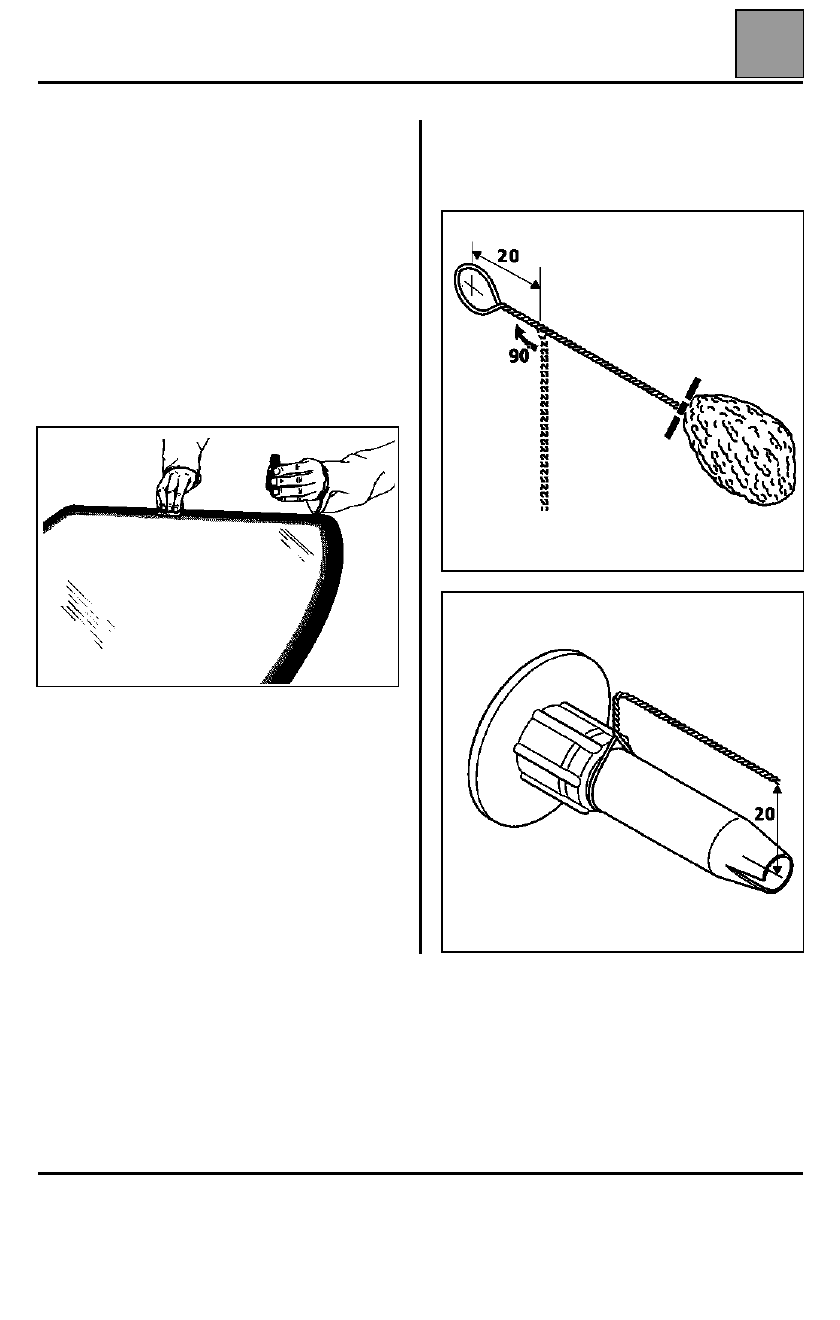

PARABRISAS NUEVO

Desengrasar el canto y la parte esmaltada del
parabrisas en un ancho de 30 mm.

Esperar a la evaporación de los disolventes.

Aplicar una capa de primario de aproximadamente 15
a 20 mm de ancho en las partes laterales del
parabrisas y 30 mm de ancho en las partes superior e
inferior.

Dejar secar aproximadamente 5 minutos.

Proceder a eventuales retoques de primario si hay
zonas mal cubiertas.

Creación de útil para extrusión del cordón en la
parte superior

Guía de extrusión de fabricación local.
