MECANISMOS DE ABRIENTES NO LATERALES

Anillos de bisagra de portón

52

52-4

Anillos de bisagra de portón

EMBELLECEDORES DEL ANILLO DE BISAGRA

EXTRACCIÓN

Soltar el embellecedor superior:
– en la parte delantera,
– empujarlo hacia atrás,
– bascularlo lateralmente hacia el exterior,
– sacarlo.

Extraer el embellecedor inferior:
– quitar el remache de plástico,
– cortar y sustituir la grapa del cableado eléctrico,
– con un destornillador plano, actuar en la lengüeta

superior para liberarla y sacar la lengüeta inferior.

REPOSICIÓN

Colocar el embellecedor inferior:
– encajar las lengüetas laterales e inferiores en el

techo.

Colocar el embellecedor superior:
– introducir las dos lengüetas laterales bajo el

embellecedor de custodia por una ligera rotación,

– hacer deslizar las dos garras debajo del techo,
– encajar las grapas en el embellecedor inferior,

pasando el índice por la hendidura de la anilla de
bisagra para tirar hacia atrás,

– encajar la parte delantera,
– fijar el remache de plástico,
– fijar la abrazadera nueva de fuelle del cableado

eléctrico.

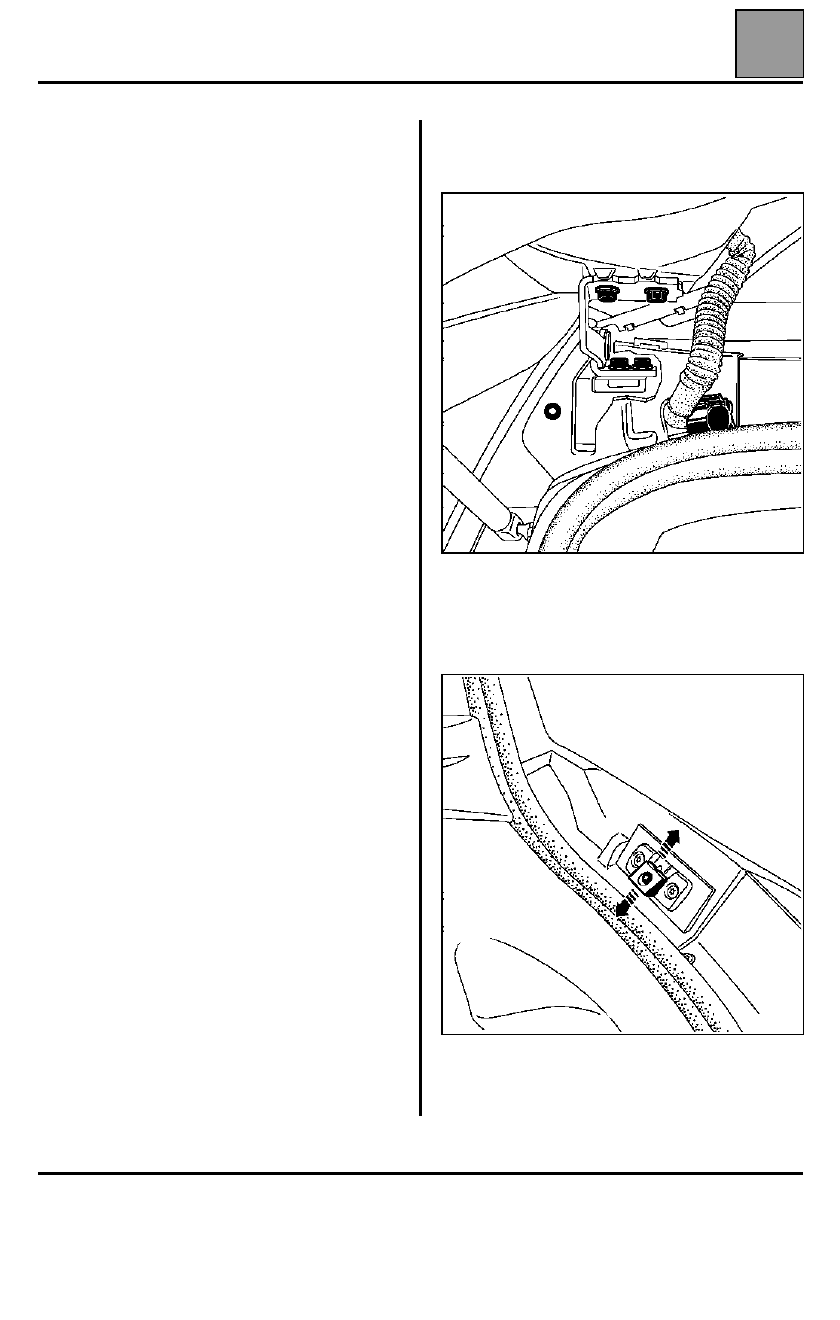

REGLAJE DEL PORTÓN

Ver los juegos de aspecto en el capítulo 40.

– extraer los embellecedores de anillos de bisagra,
– reglar los anillos de bisagra actuando en los juegos

de los tornillos de fijación y en la articulación, lado
estructura,

– reglar el resbalón para centrar el portón y asegurar

su cierre,

– reglar los topes en "V".

MECANISMOS DE ABRIENTES NO LATERALES

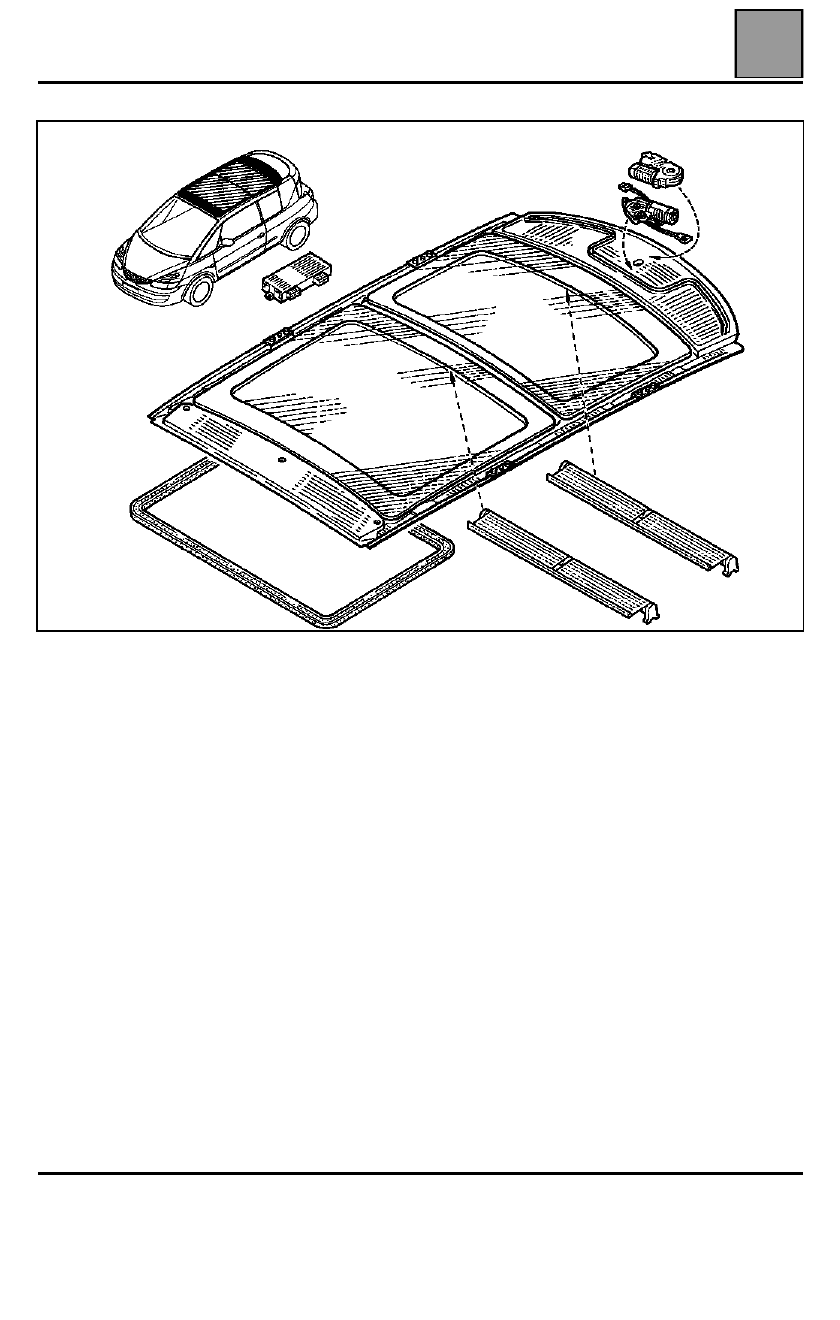

Techo solar

52

52-5

Techo solar

MANTENIMIENTO

Junta de estanquidad marco/cristal:

Se trata de una junta de silicona que requiere poco mantenimiento para asegurar su eficacia en el tiempo y evitar
un desgaste.

Limpiarla si es necesario con agua jabonosa exclusivamente. La glicerina o los productos en aerosol previstos
para el mantenimiento de las juntas de goma son incompatibles con la silicona.

Raíles:

Éstos deben ser regularmente limpiados de toda suciedad (hojas muertas, ...) que pudiera impedir el deslizamiento
del cristal.

Deflector:

Verificar que los orificios de evacuación de agua no estén obstruidos.

MECANISMOS DE ABRIENTES NO LATERALES

Techo solar

52

52-6

ATENCIÓN:

 el mantenimiento de la junta de silicona

del cristal móvil se efectúa exclusivamente con AGUA
JABONOSA.

MECANISMOS DE ABRIENTES NO LATERALES

Techo solar

52

52-7

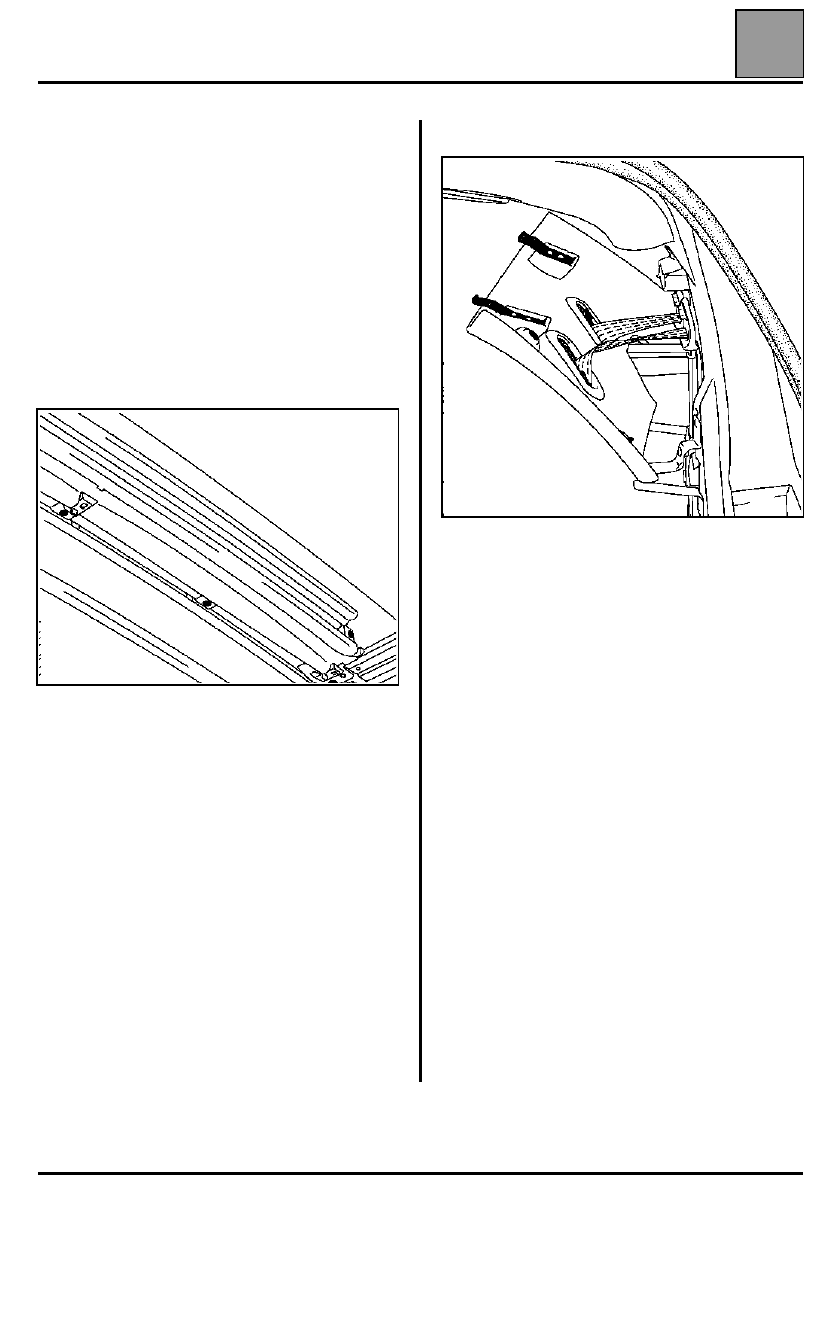

EXTRACCIÓN DE LA CORTINA DEL ESTOR
DELANTERO ELÉCTRICO

Abrir el techo completamente.

Llevar el estor a unos diez centímetros de su plena
apertura.

Extraer:
– las asas de sujeción del techo,
– la junta de encuadramiento delantero y trasero del

acristalamiento del techo solar.

Separar con cuidado el travesaño central del
guarnecido del techo.

Extraer con un destornillador corto T20, los cinco
tornillos de fijación del cajetín de los enrolladores de
cortinas

Quitar los dos tornillos delanteros T10 de fijación de
las cortinas en la regleta de arrastre.

Sacar el cajetín del enrollador.

Reposición sin especificidad.

EXTRACCIÓN DEL ESTOR TRASERO MANUAL

Extraer:
– los guarnecidos laterales del maletero (ver §7),
– los apoyos de la bandeja cubre-equipajes,
– los guarnecidos de los montantes de custodias,
– la junta de encuadramiento del cristal fijo del techo

solar.

Soltar las rejillas de los altavoces.

Separar con cuidado la parte trasera del guarnecido
del techo.

Aflojar los cinco tornillos del cajetín del enrollador (con
un destornillador corto T20).

Sacar el cajetín del enrollador colocando el estor de
través en su raíl para sacarlo.

Extraer los dos clips del extremo de plástico quitando
primero el bloqueo de la cortina (atención con el
desenrollado violento).

REPOSICIÓN

Instalar el estor en su soporte central. Enrollarlo sobre
su eje y en el otro extremo utilizar el clip de plástico
para tensar el muelle X vueltas.

Proceder en el sentido inverso de la extracción.
