MECANISMOS DE ABRIENTES LATERALES

Elevalunas de custodia

51

51-20

Elevalunas de custodia

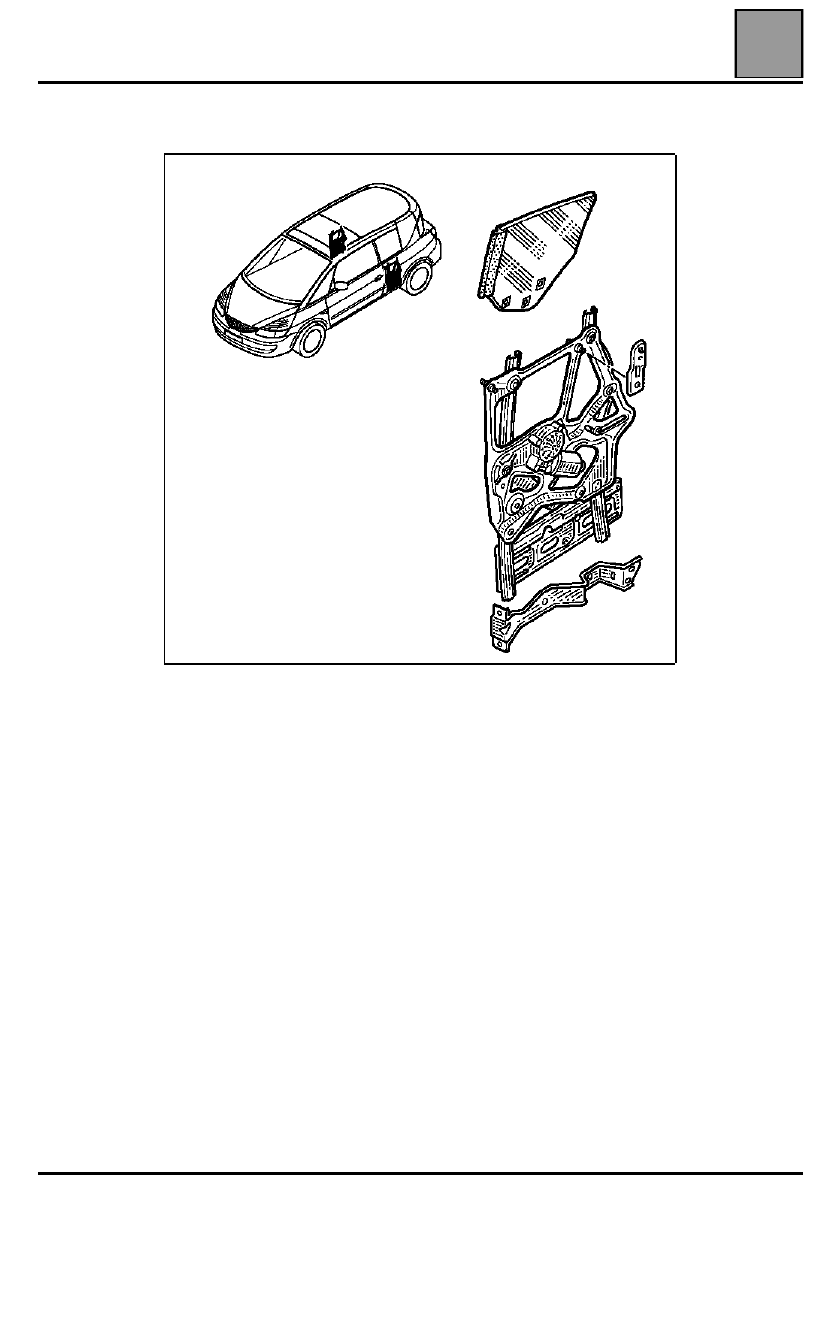

SUSTITUCIÓN ELEVALUNAS DE CUSTODIA TRASERA

MECANISMOS DE ABRIENTES LATERALES

Elevalunas de custodia

51

51-21

EXTRACCIÓN

Desconectar la batería.

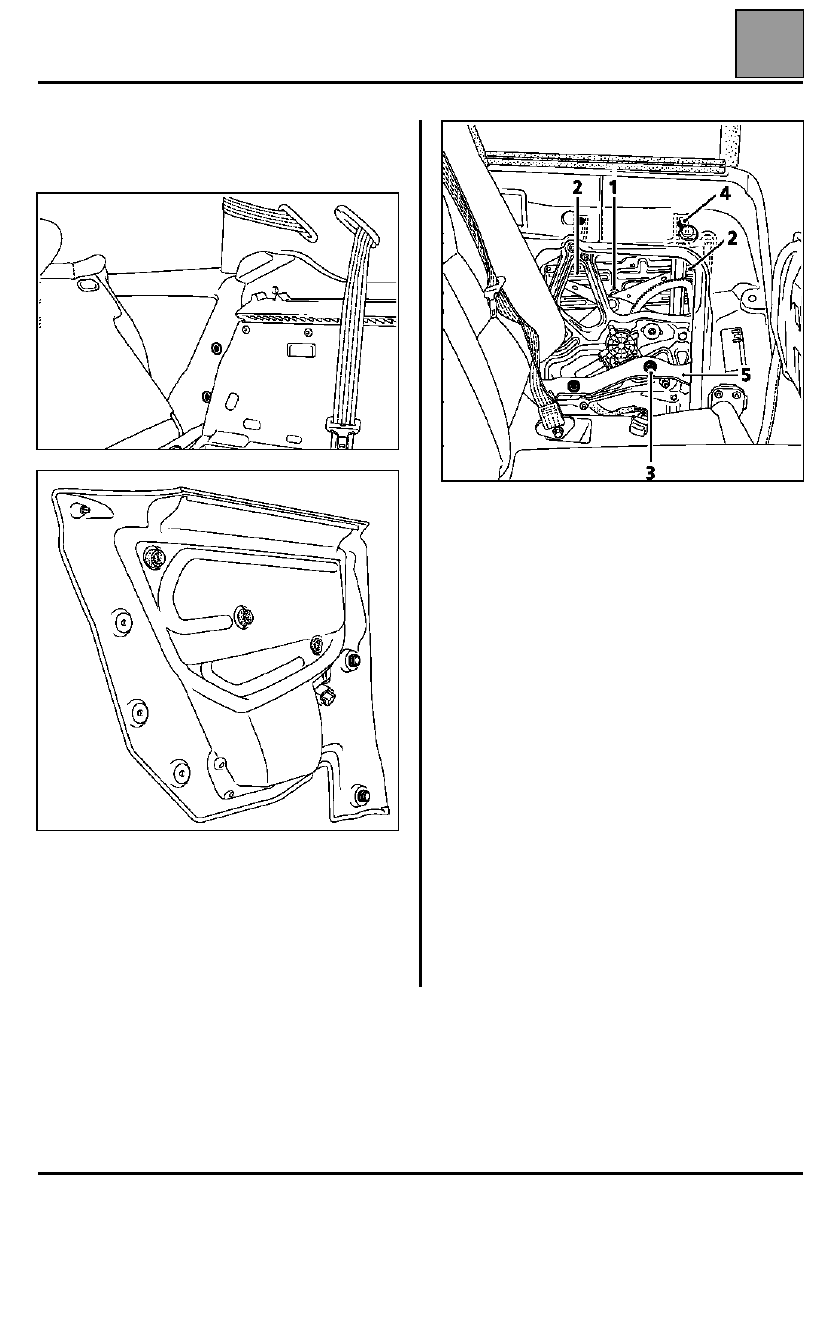

Extraer:
– el guarnecido del panel del pasajero trasero (dos

tornillos estrella T20 en la parte trasera, dos clips en
la parte delantera, levantar para liberar el lamelunas,
desconectar el mando del elevalunas),

– los lamelunas exterior e interior,
– despegar la película de estanquidad con una

espátula.

– con el cristal levantado, aflojar la tuerca inferior en

(1),

– con el cristal bajado 8 cm, aflojar los tornillos (2).

Sacar el espárrago en (1) y sacar el cristal entre la
aleta y su forro.

Desconectar el conector en el motor.

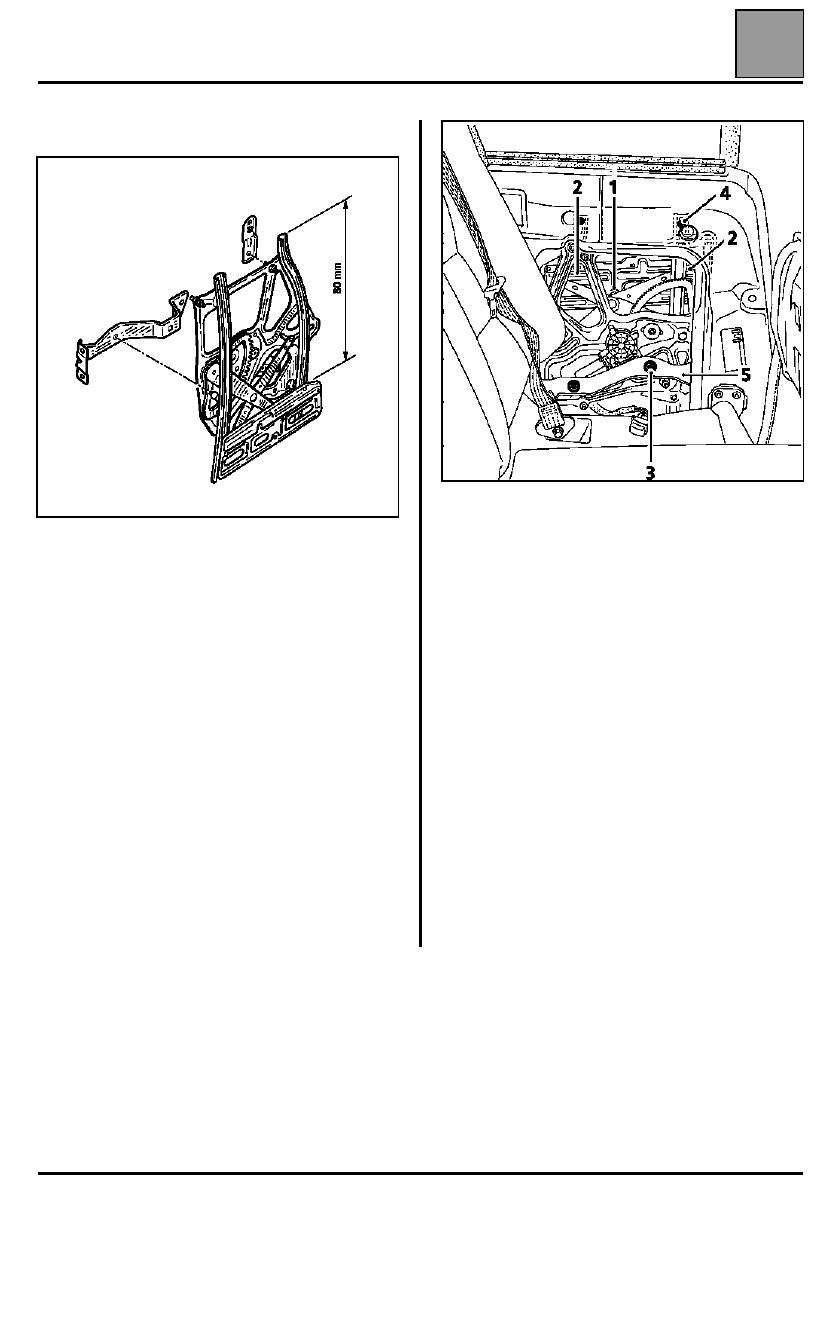

Aflojar las cuatro contratuercas (3) y (4) de fijación del
mecanismo (tres en los soportes y uno en la
estructura).

Extraer el soporte (5).

Sacar los cuatro espárragos y extraer el elevalunas.

MECANISMOS DE ABRIENTES LATERALES

Elevalunas de custodia

51

51-22

REPOSICIÓN

ATENCIÓN

: para facilitar su colocación y la del cristal,

el mecanismo del elevalunas debe estar en su
posición de entrega, es decir, H = 8 cm
aproximadamente

.

La puerta y el cristal delantero deben ser
previamente reglados.

Pre-reglar los dos espárragos superiores (4) a una
altura de 7 mm en la parte delantera y 12 en la parte
trasera

, y los dos inferiores (3) a 14 mm (distancia

entre el collarín inferior del espárrago y la platina de
chapa del elevalunas).

Colocar las patillas inferior y superior de fijación en la
carrocería.

Poner el elevalunas en sus soportes y aproximar las
tuercas unas roscas, sin hacer girar los espárragos.

Conectar el motor eléctrico.

Bajar el elevalunas hasta ver el orificio de fijación del
espárrago (1).

Preparar la custodia, comprobando el reglaje del
espárrago con resalte inferior (1), apoyo a 5 mm de la
cara interna del cristal (aflojado aproximadamente
5 vueltas).

Introducir el cristal entre la aleta y su forro, por la parte
superior, encajarlo en la deslizadera trasera. Fijarlo en
el carrito con la tuerca, sin desreglar el espárrago.

Subir el cristal a 8 centímetros de la viga, poner los
dos tornillos (2) de fijación del cristal y apretarlos.

MECANISMOS DE ABRIENTES LATERALES

Reglajes del elevalunas de custodia

51

51-23

Reglajes del elevalunas de custodia

REGLAJES

Preliminares:
Subir el cristal de la puerta y permanecer a tope dos
segundos.

Verificar que el cristal de la puerta esté bien reglado.

REGLAJES del ELEVALUNAS en tres fases

Fase 1 (paralelismo entre cristal y aleta), si es
necesario

Aflojar el tornillo de tope alto (2) y llevarlo al máximo
hacia el motor.

Bajar el cristal al máximo.

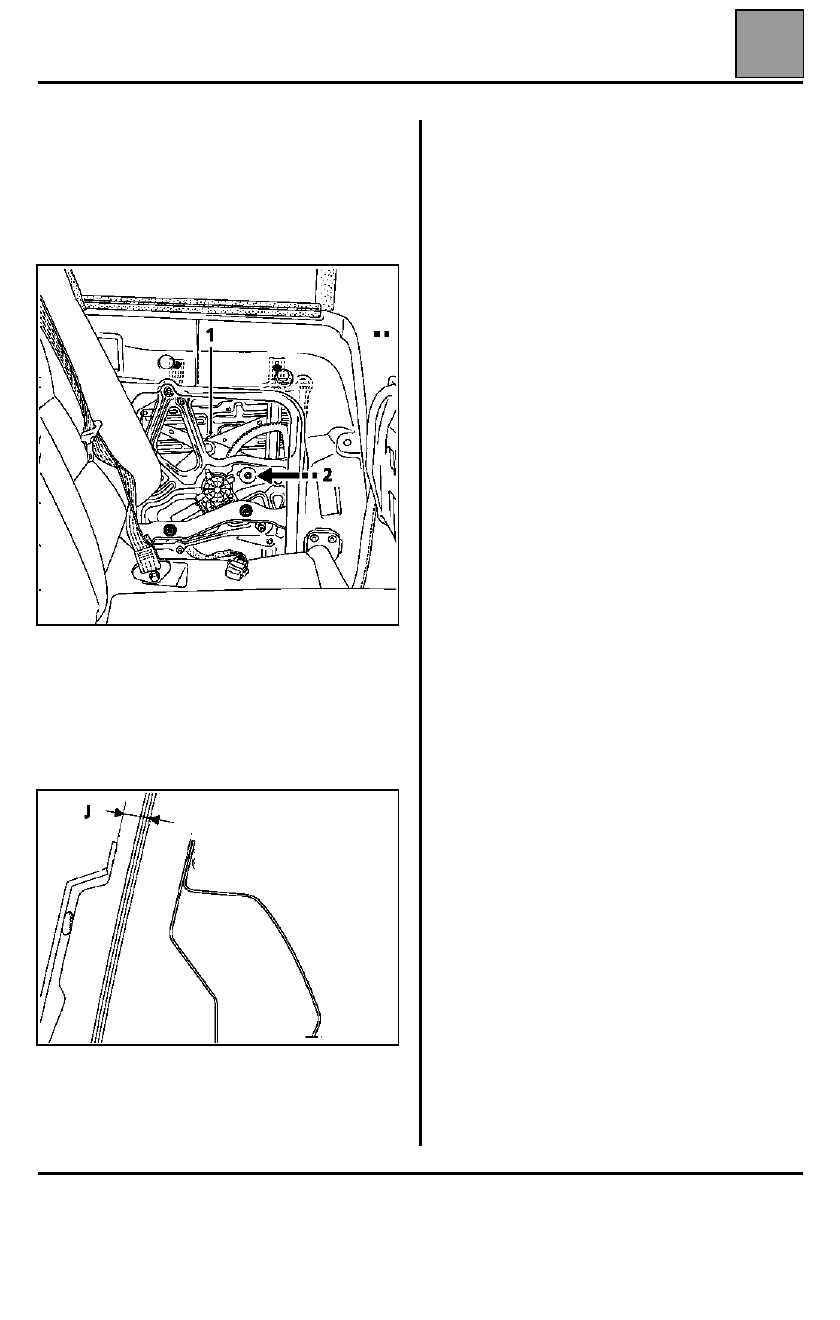

– Medir la distancia (J) entre el cristal y la aleta en el

ángulo trasero formado por la aleta, lo más cerca de
la deslizadera (cristal en contacto con la
deslizadera).

– Este valor debe ser constante hasta la parte

delantera de la aleta, si es necesario, reglar los dos
espárragos superiores.

Montar el cristal sin encastrarlo en la junta de la viga y
verificar durante su progresión que la medida (J) es
constante, si no es así, actuar en los dos espárragos
inferiores.

Fase 2 (encastrado del cristal en la junta de la
viga), si es necesario

Cuando el cristal no se introduce en la junta de la viga,
si se sale o se mete, actuar en el reglaje del espárrago
inferior del cristal (1) mediante una llave pipa de 13 y
un destornillador T20:
– Atornillar el espárrago para que la parte superior del

cristal salga hacia el exterior.

– Aflojar el espárrago para que la parte superior del

cristal entre (una vuelta = 2 milímetros).

Hacer varias pruebas hasta obtener el mejor
encastrado y bloquear la tuerca del espárrago (1).

Fase 3 (alineamiento con el cristal de la puerta)

Subir el cristal en la junta de la viga y visualizar desde
el exterior que se encastre regularmente, sin forzar.

Cerrar la puerta y verificar que los cristales de
custodia y de puerta estén alineados y que su juego
de aspecto sea constante (aproximadamente 5 a
10 milímetros). Si es necesario, aflojar el tornillo de
tope alto y las cuatro tuercas de espárragos y hacer
pivotar el conjunto elevalunas y cristal.

Apretar las cuatro tuercas de espárragos (T20 y pipa
de 13) ejerciendo una fuerza de 15 Kg hacia arriba en
el conjunto del elevalunas.

Apretar el tope alto (2).

Hacer un control.

Montar el lamelunas de custodia.

Verificar la estanquidad con un chorro de agua.

Montar la película de estanquidad.

Colocar el guarnecido.
