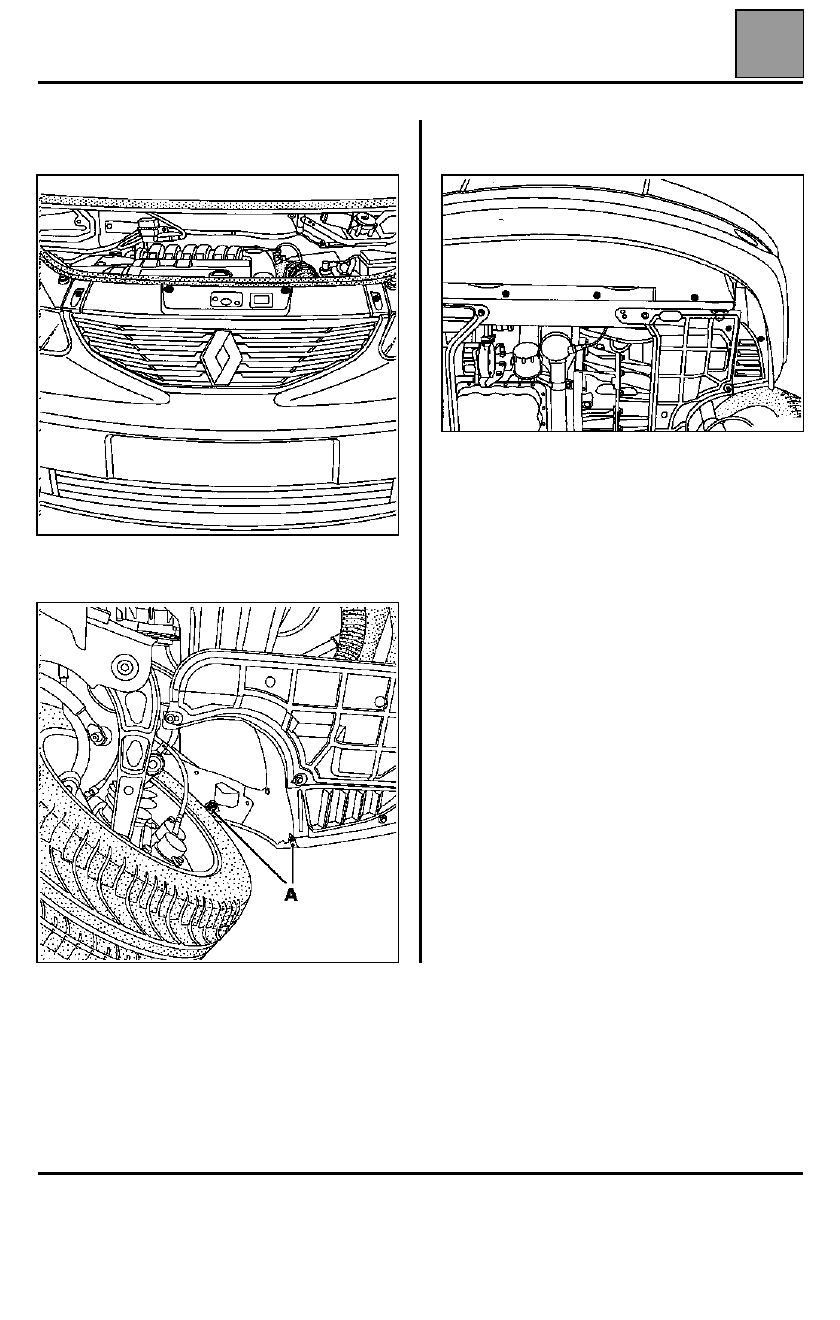

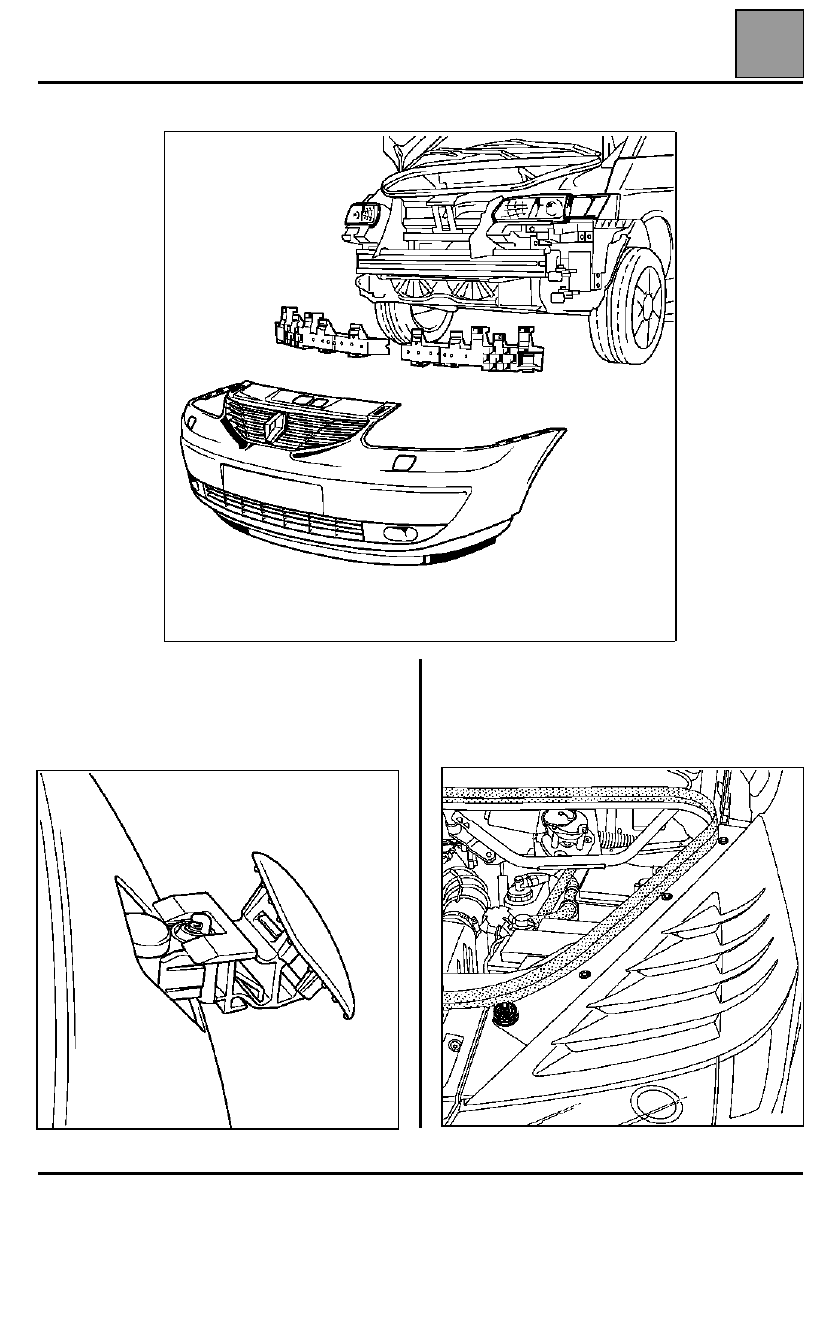

PROTECCIONES EXTERIORES

Paragolpes delantero

55

55-1

155

PROTECCIONES EXTERIORES

Paragolpes delantero

EXTRACCIÓN

Extraer:
– los embellecedores del lavafaros: tirar del surtidor y

girarlo un cuarto de vuelta para sacarlo del gato,

– las tomas de aire aflojando los topes del capot y los

tres tornillos (estrella de 20),

PROTECCIONES EXTERIORES

Paragolpes delantero

55

55-2

– los cuatro tornillos de fijación superior (Estrella de 20

y 30),

– los dos tornillos de fijaciones laterales (A),

– los ocho tornillos de fijaciones de los cierres bajo la

carrocería.

Desgrapar las partes curvas del paragolpes tirando de
ellas lateralmente, y tirar del paragolpes hacia
adelante.

Desconectar los conectores del antiniebla.

REPOSICIÓN

Efectuar las operaciones siguientes en sentido
inverso.

REPARACIÓN

Los rasgados que no superan 100 mm de largo,
roturas y pegados de las contraláminas se reparan
con los productos de la maleta 77 11 171 429
(consultar la Nota Técnica 392A).

Los arañazos y rayas se tratan con los productos del
kit 77 11 170 805 (consultar la Nota Técnica 369A).

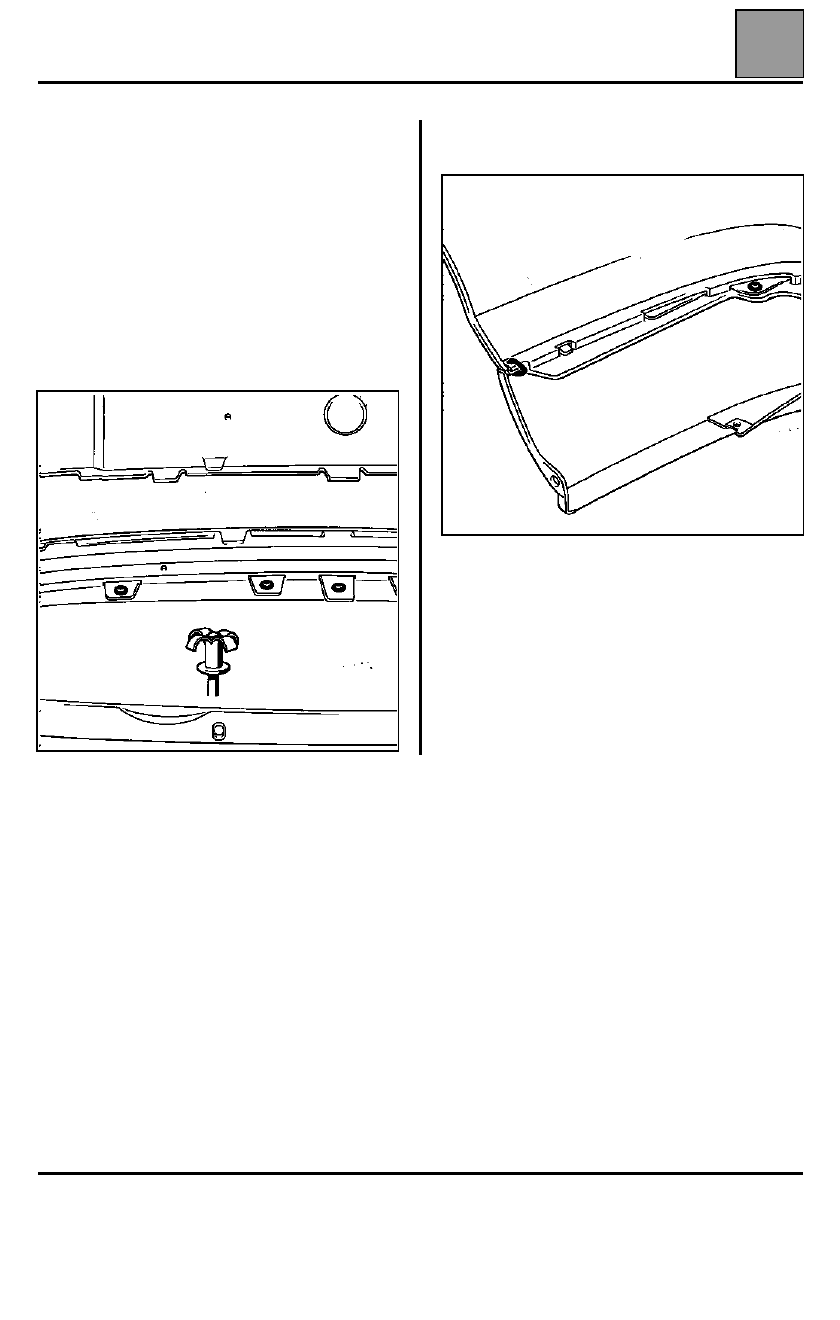

PROTECCIONES EXTERIORES

Elemento aerodinámico delantero

55

55-3

Elemento aerodinámico delantero

Extraer el conjunto paragolpes y elemento
aerodinámico.

COLOCACIÓN

Presentar el elemento aerodinámico en el paragolpes.

Taladrar en el centro de las patillas de sujeción al
Ø 5 mm

.

Fijar el elemento aerodinámico en el paragolpes
mediante remaches abiertos suministrados con el
spoiler.

Terminar la fijación de los extremos mediante grapas
nariz de cerdo C20

 inox.

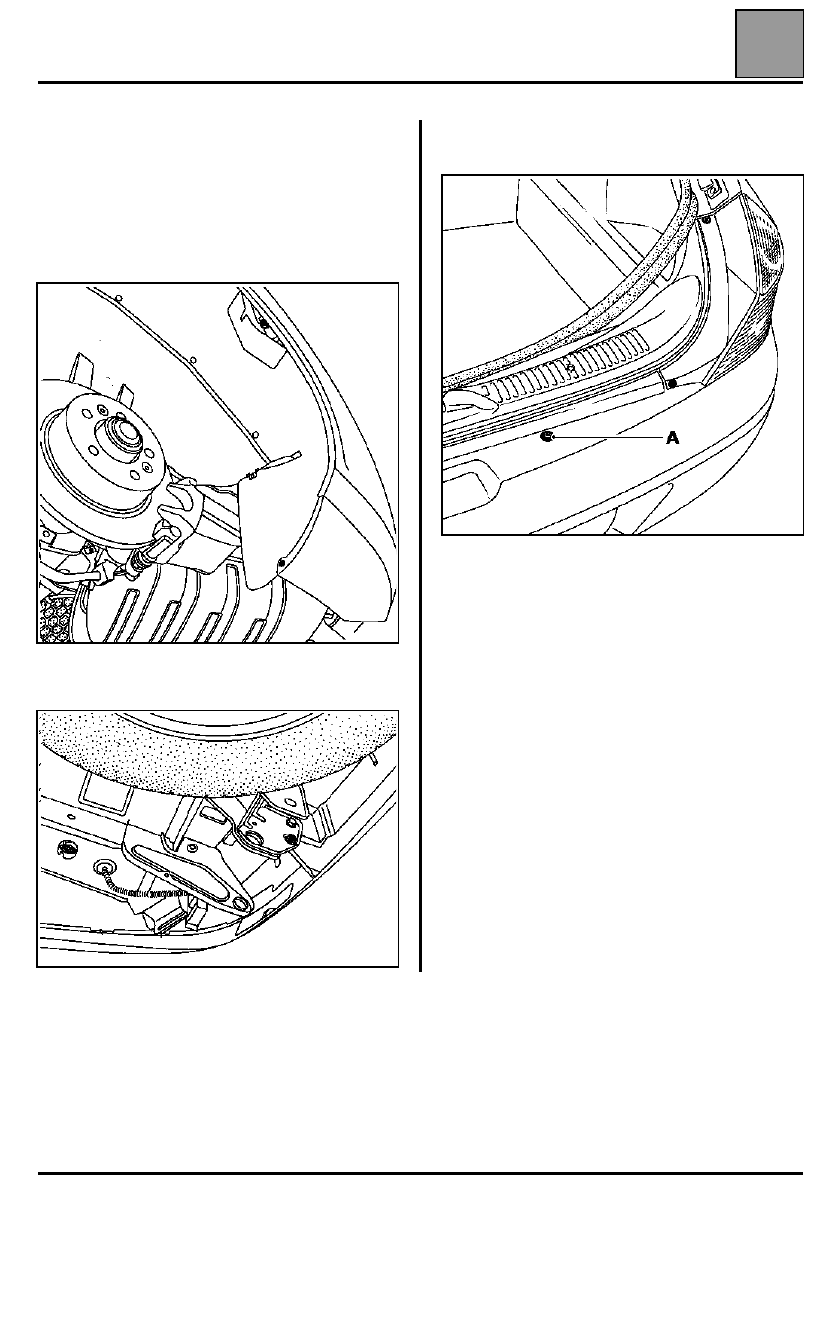

PROTECCIONES EXTERIORES

Paragolpes trasero

55

55-4

Paragolpes trasero

Quitar las ruedas traseras.

EXTRACCIÓN

Extraer:
– el remache y el tornillo de fijación lateral separando

ligeramente el paso de rueda,

– las dos fijaciones inferiores,

– las luces traseras,
– los peones de centrado (A).

Desgrapar las partes curvas del paragolpes tirando de
ellas lateralmente y después tirar del paragolpes hacia
atrás.

Desconectar los conectores de los iluminadores de
matrícula y los captadores de proximidad (si el
vehículo está equipado).

REPOSICIÓN

Efectuar las operaciones en el sentido inverso de la
extracción.
