ESTRUCTURA SUPERIOR TRASERA

Pestaña de aleta trasera

44

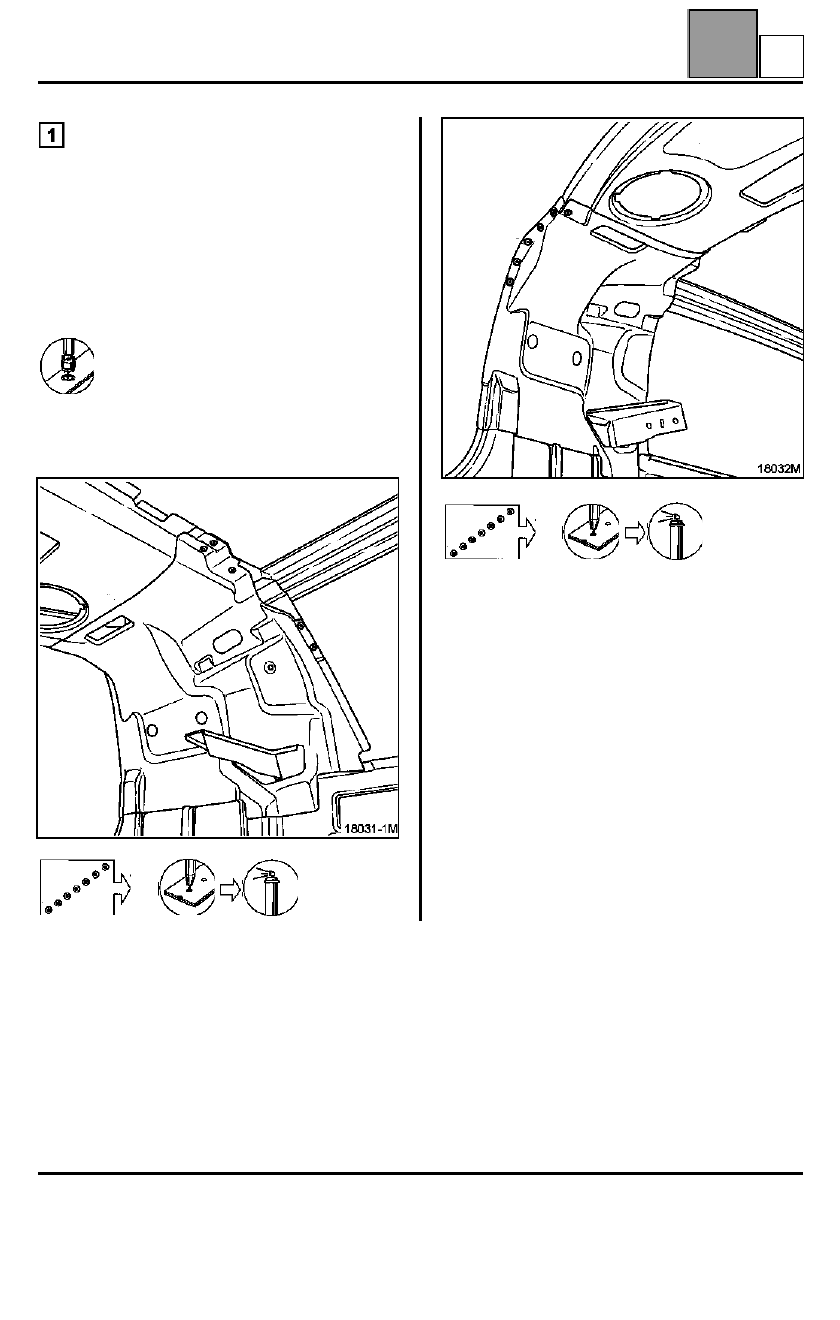

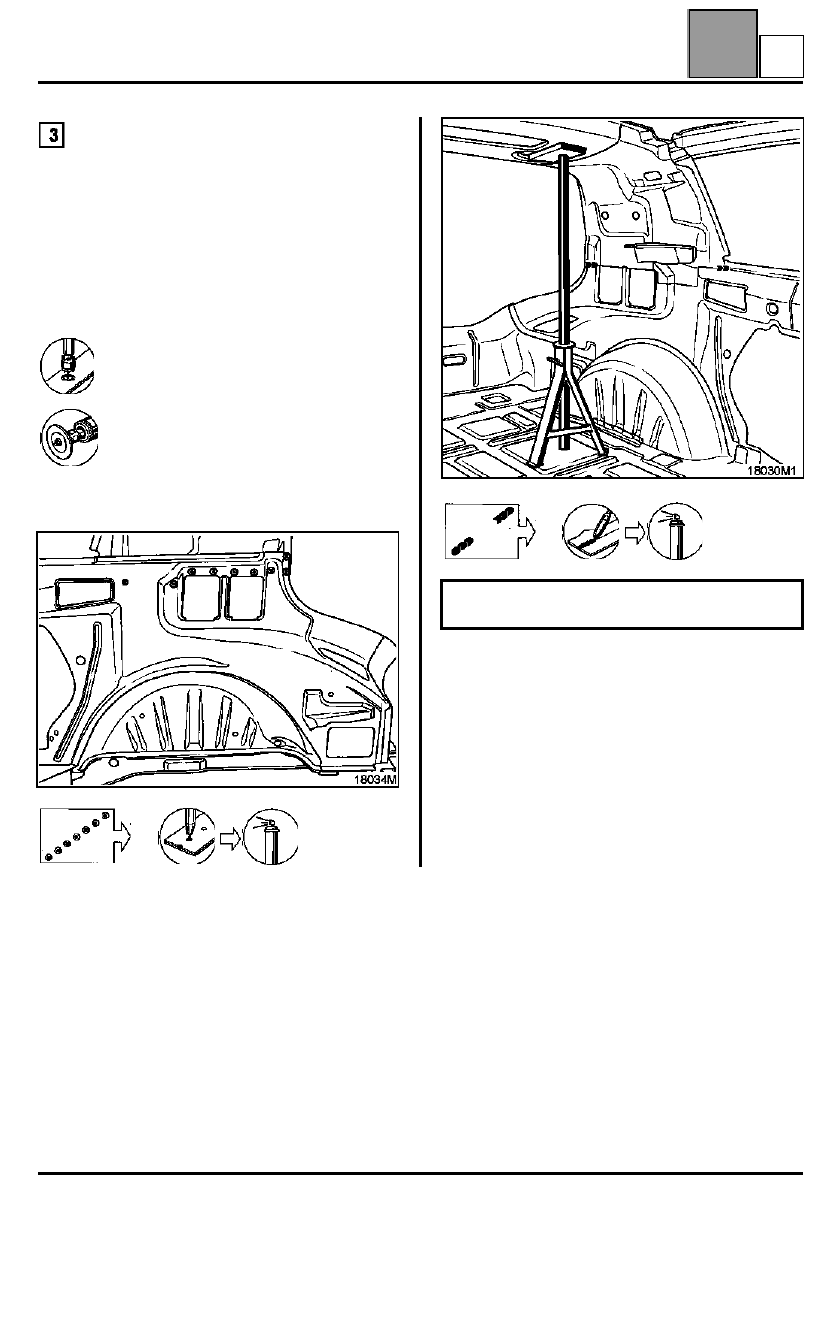

UNIÓN CON FORRO DE CUSTODIA



Espesor de las chapas (mm)

Desgrapado

9 puntos de soldadura eléctrica en
espesor 1,0

3 cordones MAG de 20 mm

Soldadura

Forro de custodia

1,5

Pestaña de aleta

1,0

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

44-24

I

ESTRUCTURA SUPERIOR TRASERA

Cierre superior de custodia

44

Cierre superior de custodia

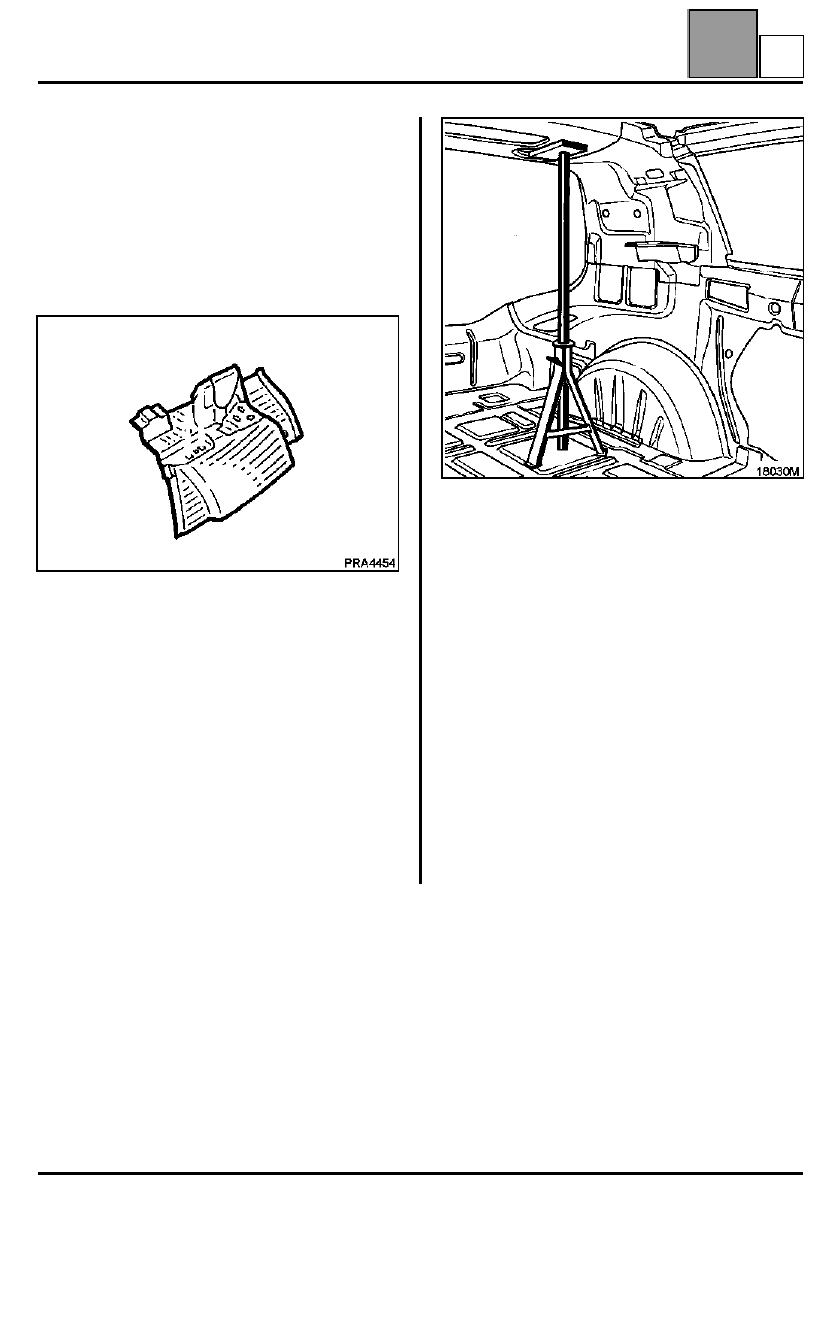

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del panel de aleta
trasera, de la custodia, para una colisión lateral y de la
estructura superior de aluminio para una colisión
superior.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares

Extracción:
– del portón,
– del panel de aleta trasera,
– del techo,
– de la estructura superior de aluminio parcial,
– de la custodia.

Consejos de sustitución:
Antes de realizar cualquier extracción de una parte
intermedia entre el piso y la parte superior del
chasis, es imperativo apuntalar para levantar y
evitar cualquier deformación de la estructura
superior de aluminio.

44-25

J

ESTRUCTURA SUPERIOR TRASERA

Cierre superior de custodia

44

UNIÓN CON FORRO DE CUSTODIA



Espesor de las chapas (mm)

Desgrapado

11 puntos de soldadura eléctrica en
espesor 1,5

Soldadura

Cierre superior de custodia

1,2

Forro de custodia

1,5

44-26

J

ESTRUCTURA SUPERIOR TRASERA

Cierre superior de custodia

44

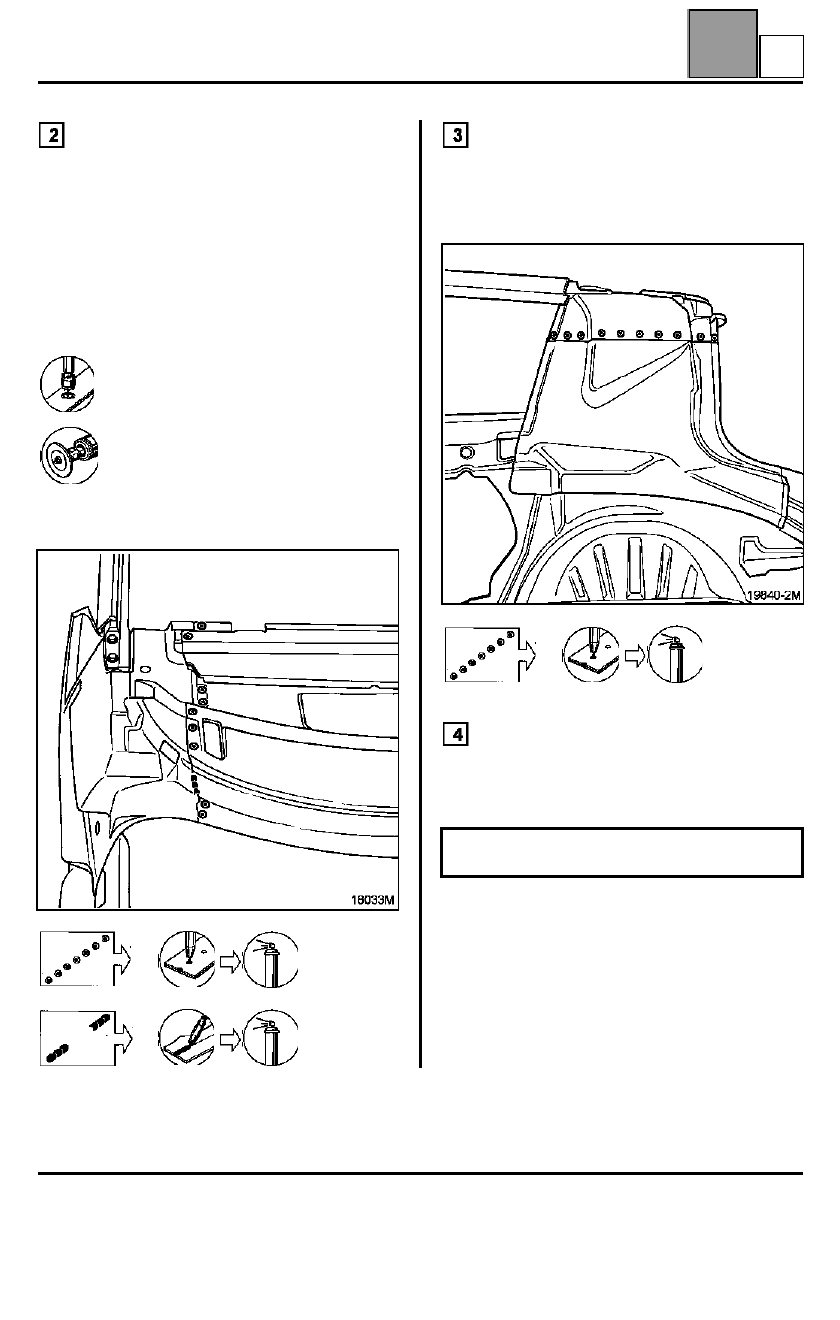

UNIÓN CON TRAVESAÑO SUPERIOR ENTRE
CUSTODIAS

Espesor de las chapas (mm)

Desgrapado

9 puntos de soldadura eléctrica en
espesor 1,0

2 cordones MAG de 25 mm

Soldadura

UNIÓN CON CUSTODIA

RECUERDEN:

consultar la operación 44-H-2

Soldadura

UNIÓN CON ESTRUCTURA SUPERIOR DE
ALUMINIO

RECUERDEN:

 consultar las operaciones 45-E.

Cierre superior de custodia

1,2

Travesaño superior entre custodias

1,0

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

44-27

J
