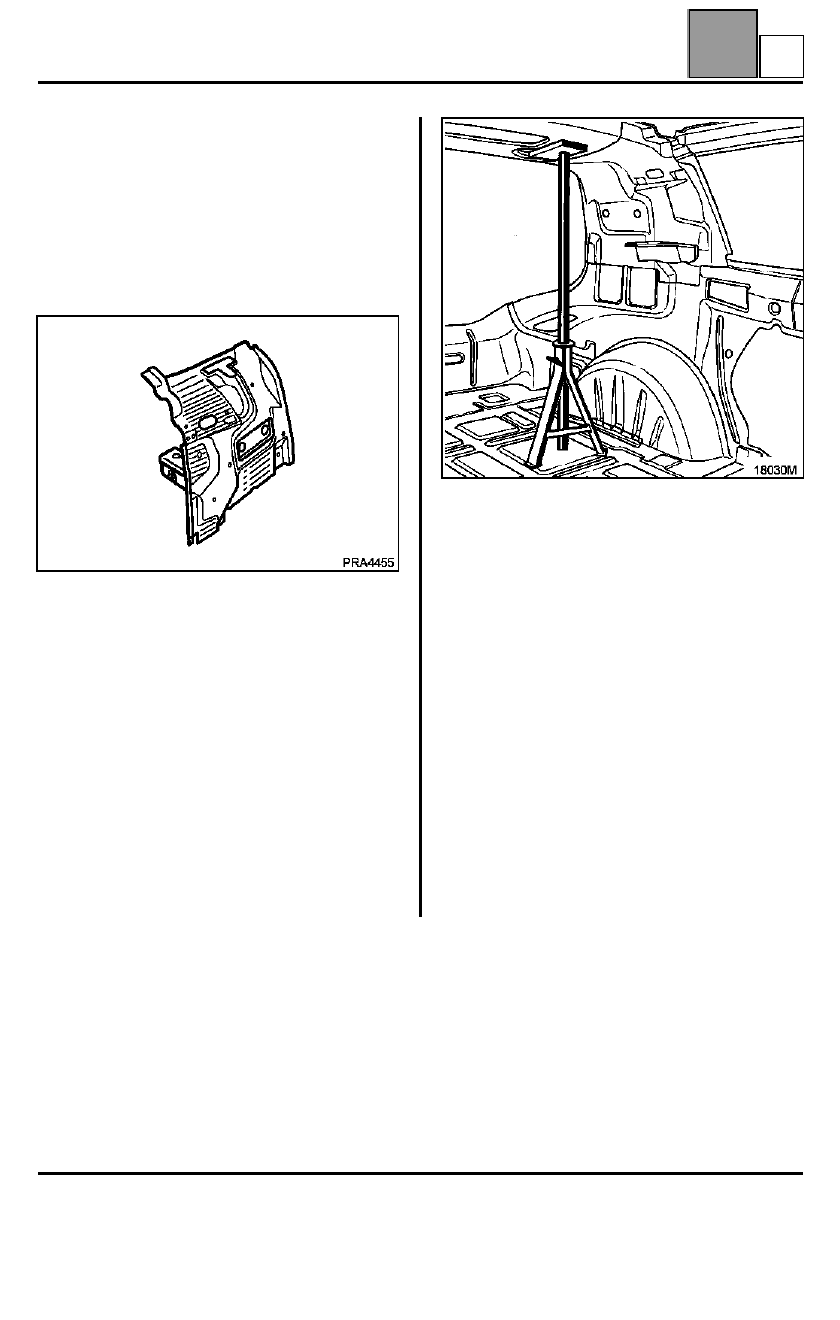

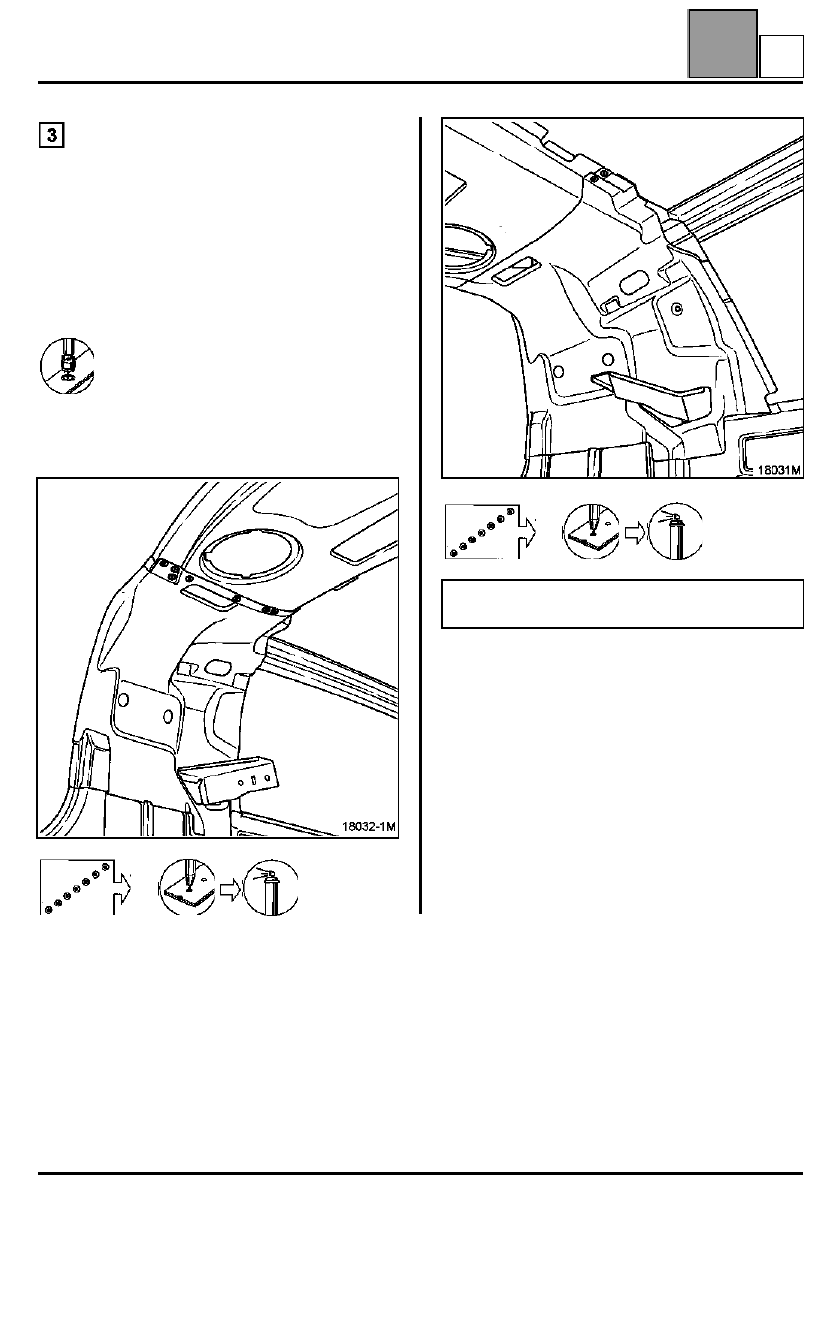

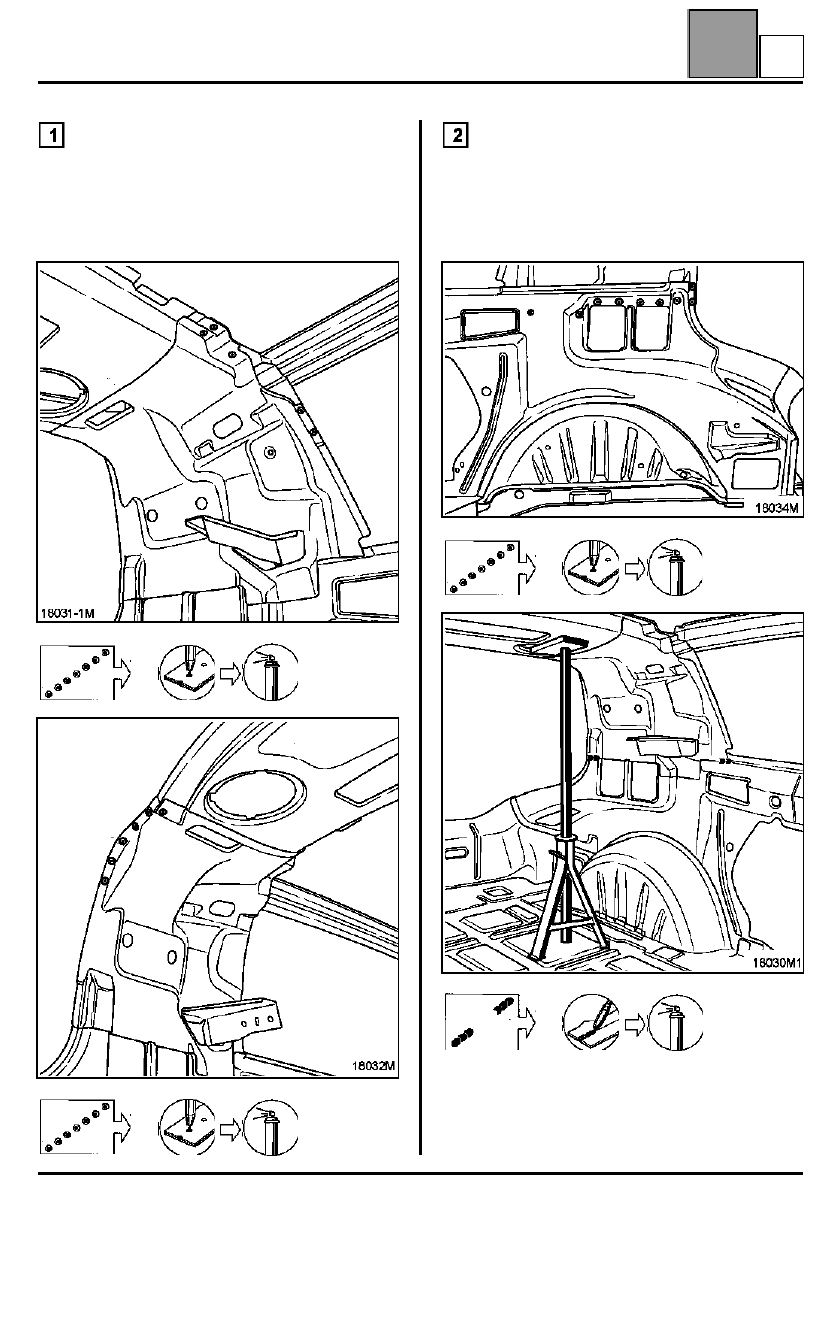

ESTRUCTURA SUPERIOR TRASERA

Forro de custodia

44

Forro de custodia

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución de la custodia, de la
pestaña de aleta trasera para una colisión lateral y de
la estructura superior de aluminio para una colisión
superior.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares

Extracción:
– del portón,
– del guarnecido,
– del panel de aleta trasera,
– del techo,
– del cierre superior de custodia,
– de la pestaña de aleta trasera,
– de la custodia.

Consejos de sustitución:
Antes de realizar cualquier extracción de una parte
intermedia entre el piso y la parte superior del
chasis, es imperativo apuntalar para levantar y
evitar cualquier deformación de la estructura
superior de aluminio.

44-28

K

ESTRUCTURA SUPERIOR TRASERA

Forro de custodia

44

UNIÓN CON CIERRE SUPERIOR DE
CUSTODIA

RECUERDEN:

consultar la operación 44-J-1

Soldadura

UNIÓN CON PESTAÑA DE ALETA

RECUERDEN:

consultar la operación 44-I-3

Soldadura

44-29

K

ESTRUCTURA SUPERIOR TRASERA

Forro de custodia

44

UNIÓN CON TRAVESAÑO SUPERIOR ENTRE
CUSTODIAS

Espesor de las chapas (mm)

Desgrapado

9 puntos de soldadura eléctrica en
espesor 1,0

Soldadura

Forro de custodia

1,5

Travesaño superior entre custodias

0,8

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

44-30

K

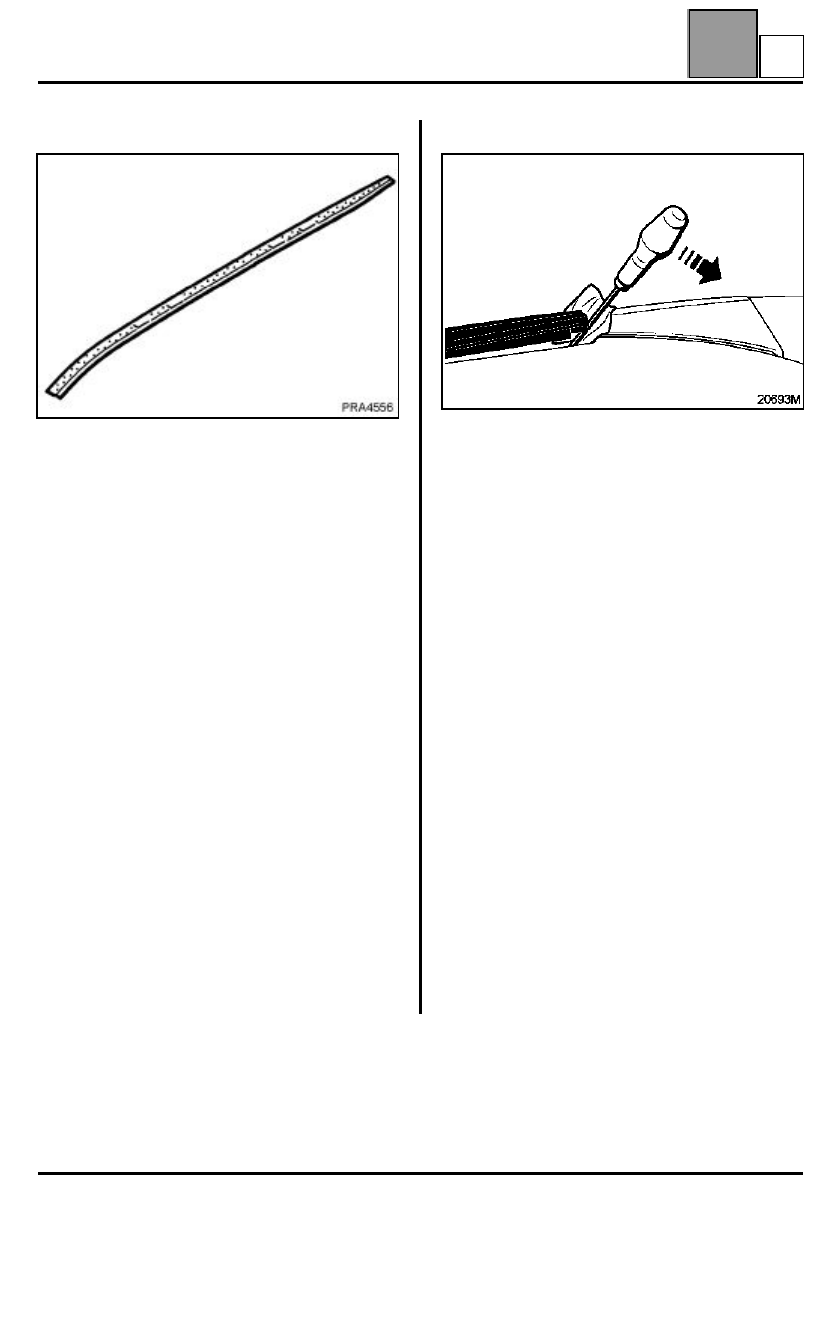

ALTOS DE CARROCERÍA

Embellecedor lateral del techo

45

145

ALTOS DE CARROCERÍA

Embellecedor lateral del techo

COMPOSICIÓN DE LA PIEZA A.P.R.

Esta pieza va fijada por unos adhesivos en los
vehículos equipados con un techo fijo.
Sustituir sistemáticamente los adhesivos del
embellecedor lateral en caso de recuperación de
éste.

Va atornillada por 10 tornillos en los vehículos
equipados con un techo deslizante.
Sustituir sistemáticamente los 10 tornillos de
fijación del embellecedor lateral.

EXTRACCIÓN

Para un techo fijo:

– colocar un paño entre el techo y el extremo trasero

del embellecedor,

– insertar la boca de un destornillador plano entre las

dos piezas y hacer palanca teniendo la precaución
de no deteriorar el techo,

– despegar el embellecedor tirando de él hacia arriba.

Para un techo deslizante:

– extraer el cristal deslizante,

– los diez tornillos del embellecedor mediante un

destornillador de punta macho T20.

REPOSICIÓN

Para un techo fijo:

– desengrasar las zonas de pegado,

– pegar los adhesivos en el embellecedor y retirar las

protecciones,

– colocar, sin presionar, el embellecedor en el techo y

controlar su colocación,

– aplicar una presión en toda la longitud del

embellecedor y controlar su sujeción.

Para un techo deslizante:

Montar en el sentido inverso de la extracción.

45-1
