ESTRUCTURA SUPERIOR TRASERA

Forro de faldón trasero

44

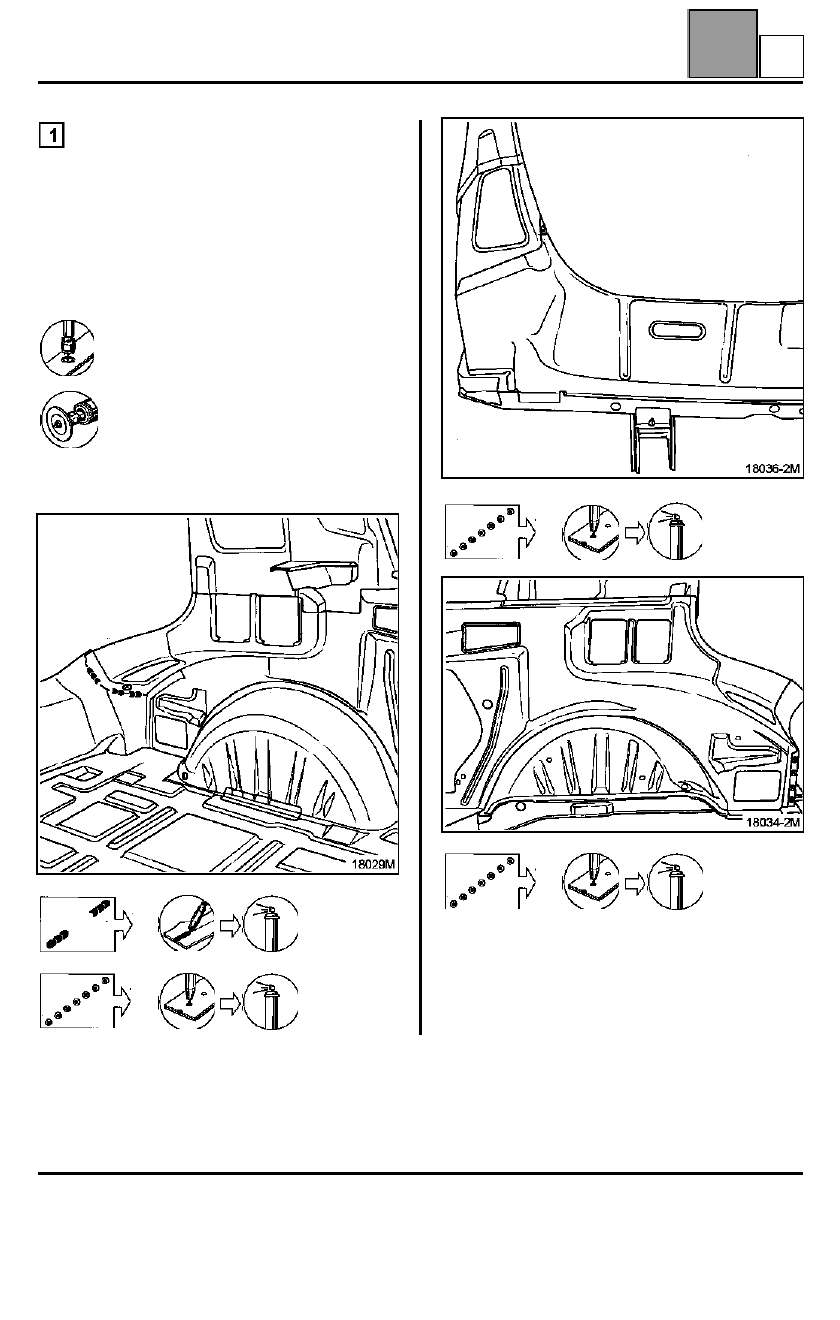

UNIÓN CON PESTAÑA DE ALETA TRASERA

Espesor de las chapas (mm)

Desgrapado

6 puntos de soldadura eléctrica en
espesor 0,7

3 cordones MAG de 40 mm

Soldadura

Pestaña de aleta trasera

1,0

Forro de faldón trasero

0,8

44-16

G

ESTRUCTURA SUPERIOR TRASERA

Forro de faldón trasero

44

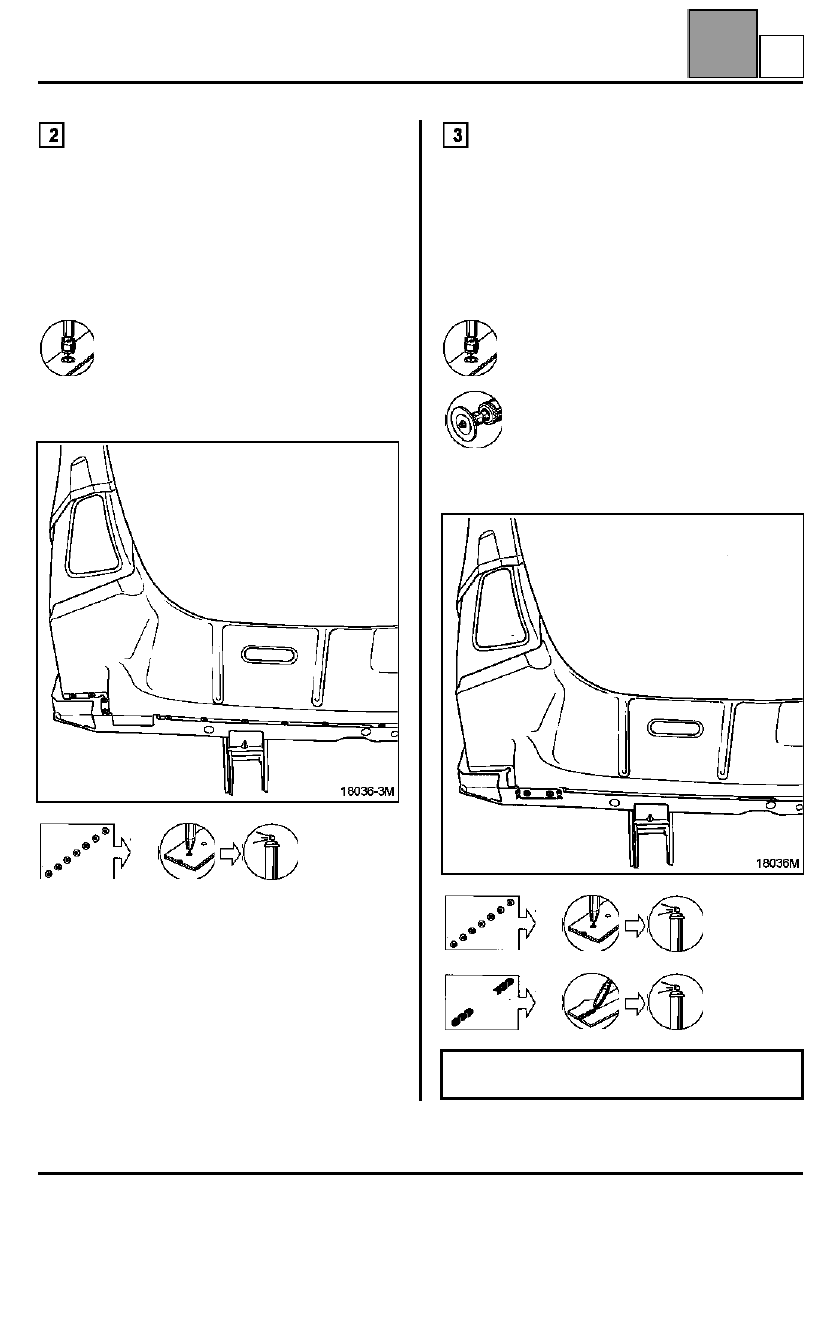

UNIÓN CON PISO

Espesor de las chapas (mm)

Desgrapado

18 puntos de soldadura eléctrica en
espesor 0,8

Soldadura

UNIÓN CON TRAVESAÑO INFERIOR
TRASERO

Espesor de las chapas (mm)

Desgrapado

2 puntos de soldadura eléctrica en
espesor 0,8

2 cordones MAG de 30 mm

Soldadura

Forro de faldón trasero

0,8

Piso

0,8

Forro de faldón trasero

0,8

Travesaño inferior trasero

2,0

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

44-17

G

ESTRUCTURA SUPERIOR TRASERA

Custodia

44

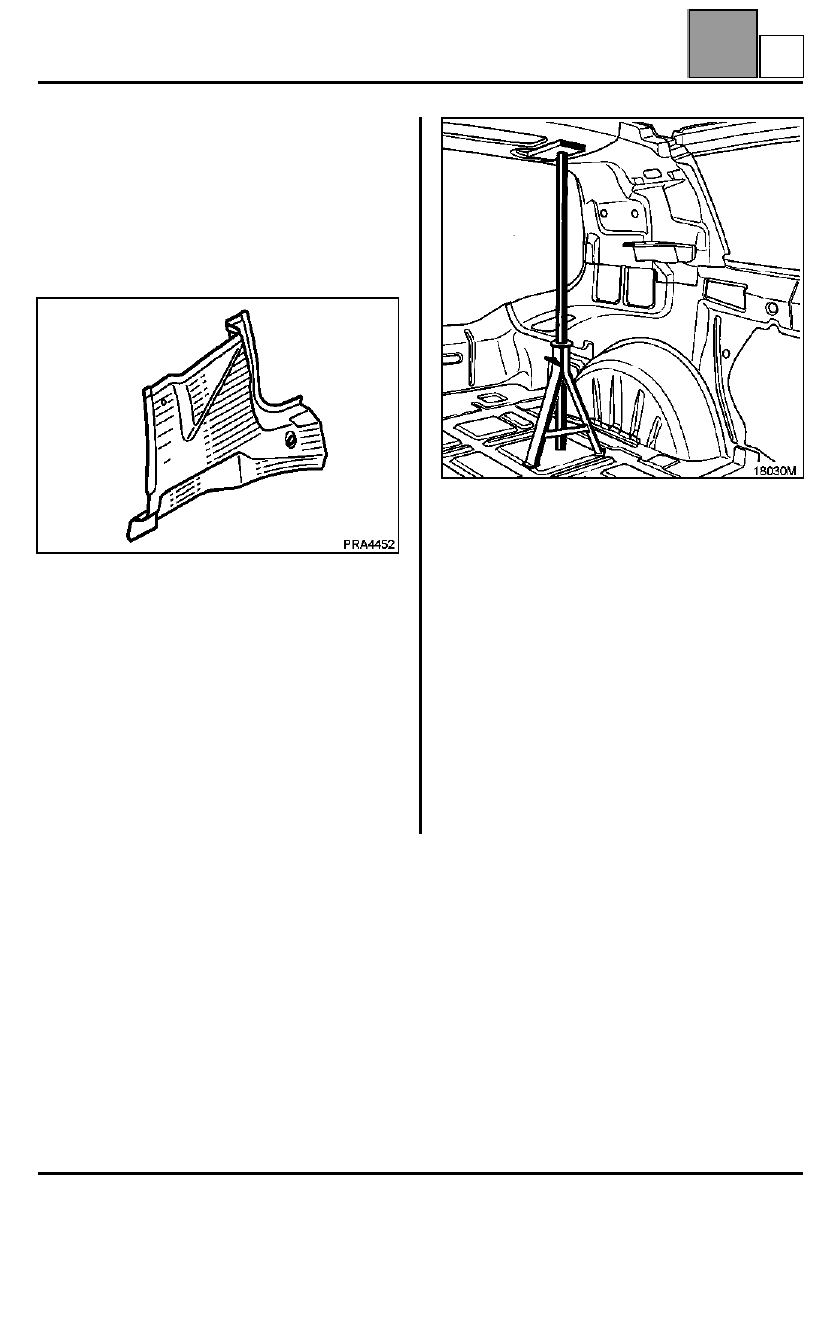

Custodia

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del panel de aleta
trasera, del panel lateral para una colisión lateral y del
faldón trasero parcial para una colisión trasera.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares

Extracción:
– del panel de aleta trasera,
– del bajo de carrocería,
– del tabique del paso de rueda trasero,
– del panel lateral.

Consejos de sustitución:
Antes de realizar cualquier extracción de una parte
intermedia entre el piso y la parte superior del
chasis, es imperativo apuntalar para levantar y
evitar cualquier deformación de la estructura
superior de aluminio.

44-18

H

ESTRUCTURA SUPERIOR TRASERA

Custodia

44

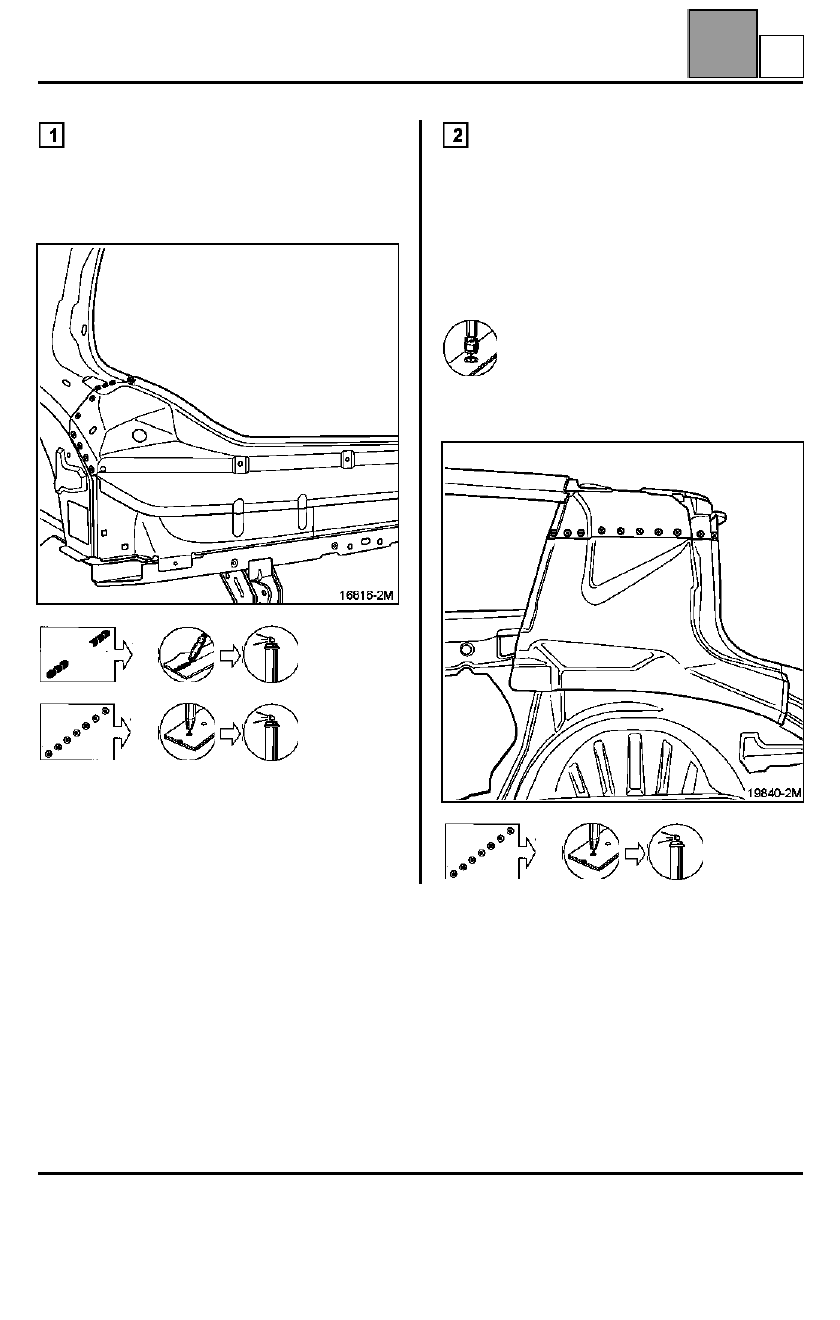

UNIÓN CON FALDÓN TRASERO

RECUERDEN:

consultar la operación 44-F-2

Soldadura

UNIÓN CON CIERRE SUPERIOR DE
CUSTODIA

Espesor de las chapas (mm)

Desgrapado

11 puntos de soldadura eléctrica en
espesor 1,2

Soldadura

Custodia

1,0

Cierre superior de custodia

1,2

44-19
