ESTRUCTURA SUPERIOR TRASERA

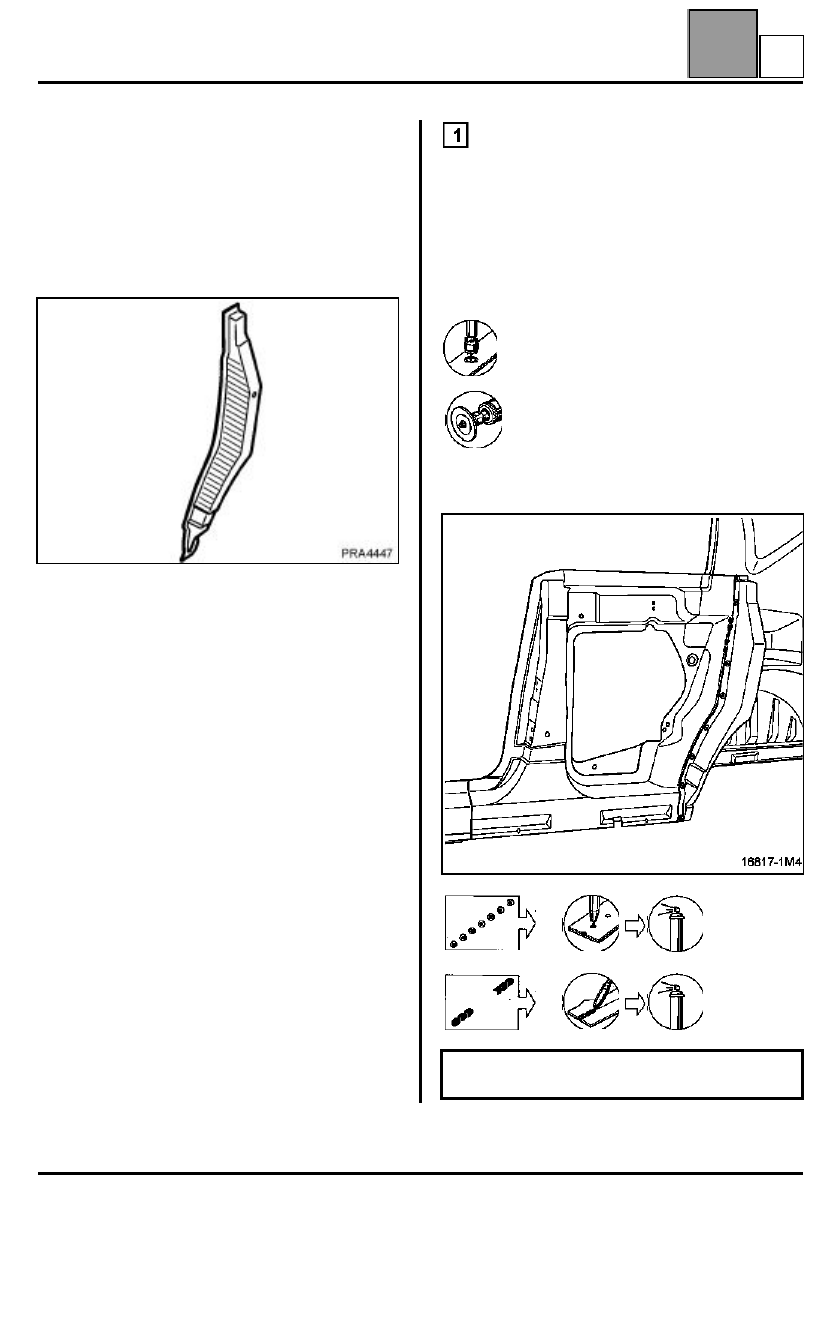

Tabique del paso de rueda trasero

44

Tabique del paso de rueda trasero

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del panel de aleta
trasera y del bajo de carrocería para una colisión
lateral.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares

Extracción:
– del panel de aleta trasera,
– del bajo de carrocería.

UNIÓN CON PANEL LATERAL

Espesor de las chapas (mm)

Desgrapado

9 puntos de soldadura eléctrica en
espesor 1,0

+2 cordones MAG de 20 mm

Soldadura

Tabique del paso de rueda

1,0

Panel lateral

1,0

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

44-8

C

ESTRUCTURA SUPERIOR TRASERA

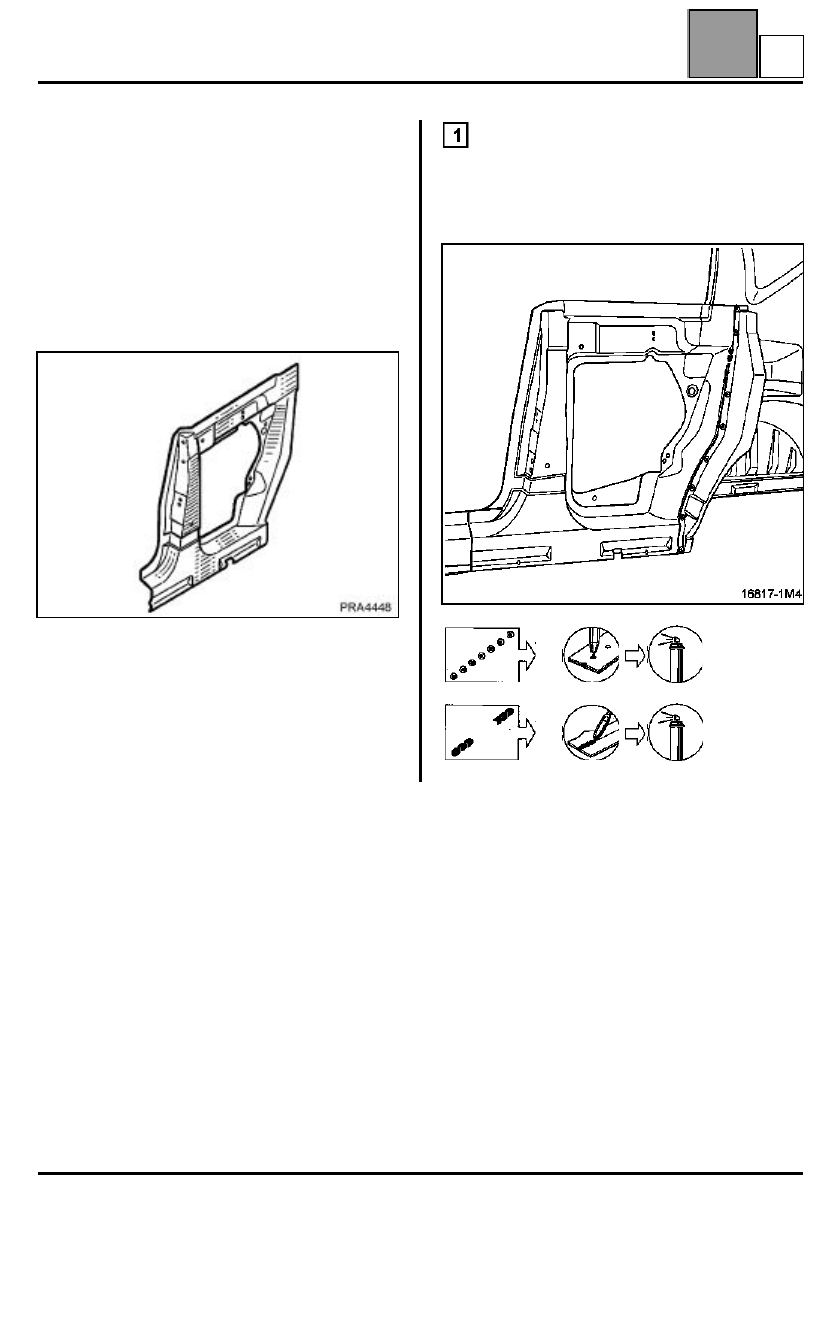

Panel lateral

44

Panel lateral

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del panel de aleta
trasera, del tabique del paso de rueda trasero y del
bajo de carrocería para una colisión lateral.

La sustitución de la pieza completa se debe efectuar
en un banco de reparación.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares

Extracción:
– del guarnecido,
– del cristal y del mecanismo del cristal trasero,
– del panel de aleta trasera,
– del bajo de carrocería,
– del tabique del paso de rueda trasero.

UNIÓN CON TABIQUE DEL PASO DE RUEDA

RECUERDEN:

consultar la operación 44-C-1

Soldadura

44-9

D

ESTRUCTURA SUPERIOR TRASERA

Panel lateral

44

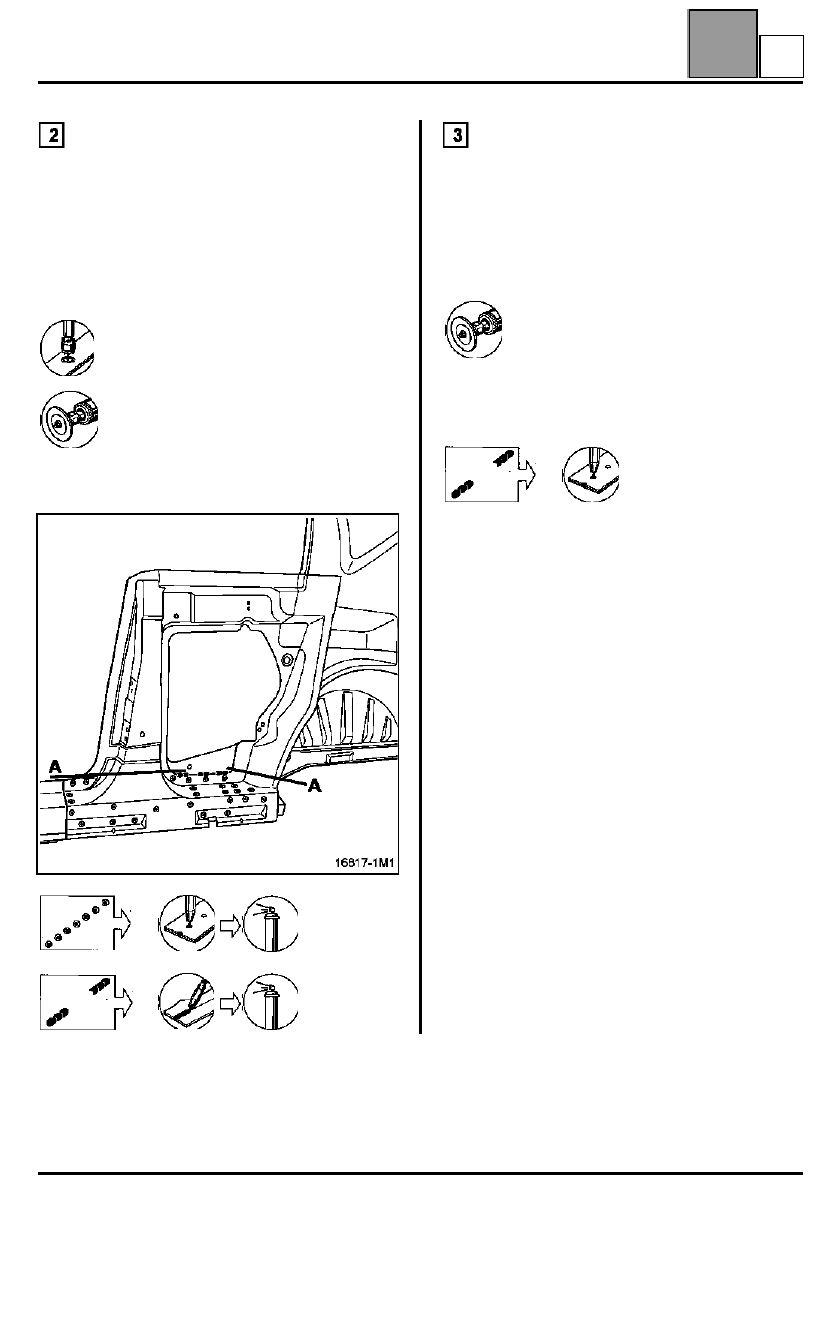

UNIÓN CON LARGUERO LATERAL

Espesor de las chapas (mm)

Desgrapado

27 puntos de soldadura eléctrica en
espesor 1,0

+3 cordones mag de 20 mm

Soldadura

CORTE PARCIAL

Espesor de las chapas (mm)

Desgrapado

560 mm en espesor 1,0

Corte del panel lateral: (A)
Soldadura borde contra borde

Panel lateral

1,0

Larguero lateral

1,0

Panel lateral

1,0

44-10

D

ESTRUCTURA SUPERIOR TRASERA

Panel lateral

44

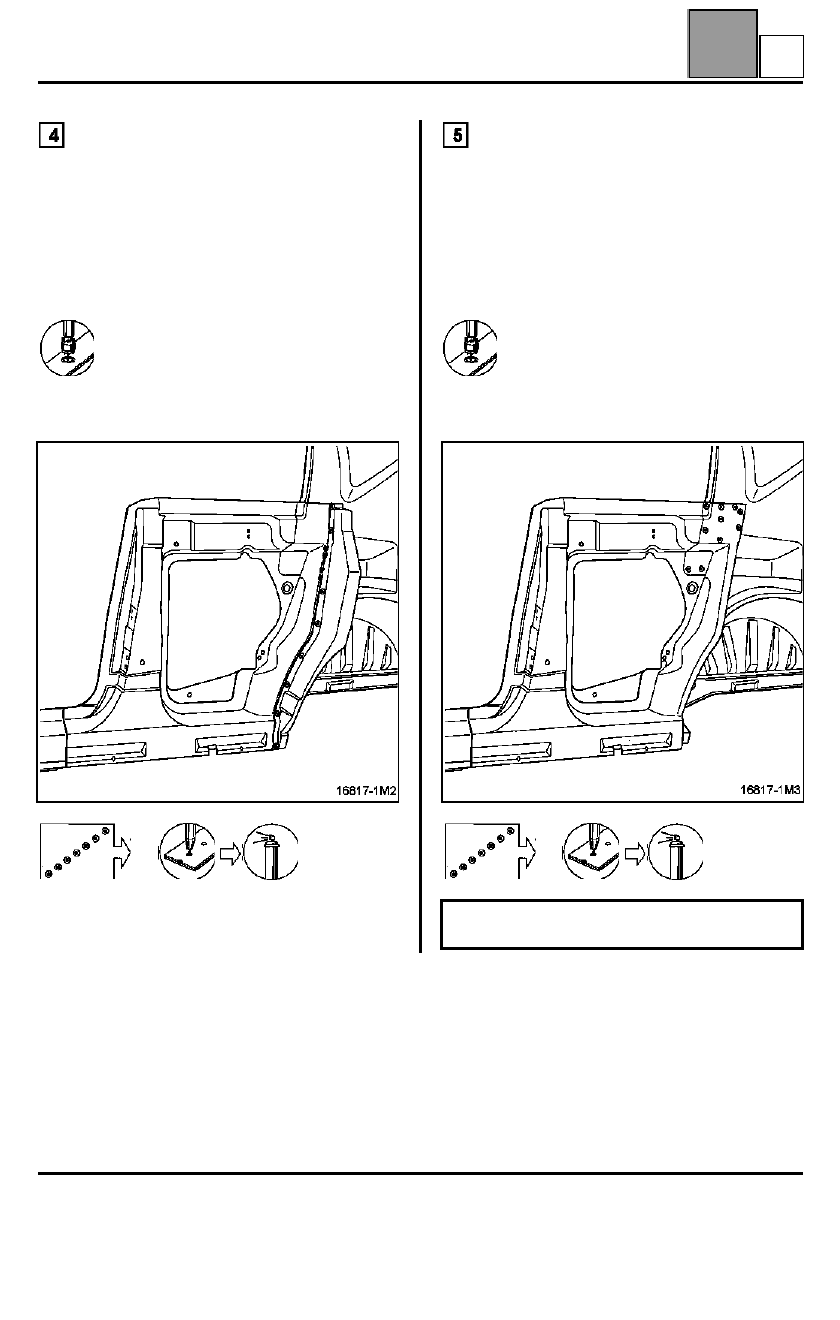

UNIÓN CON PESTAÑA DE ALETA TRASERA

Espesor de las chapas (mm)

Desgrapado

50 puntos de soldadura eléctrica en
espesor 1,0

Soldadura

UNIÓN CON CUSTODIA

Espesor de las chapas (mm)

Desgrapado

10 puntos de soldadura eléctrica en
espesor 1,0

Soldadura

Panel lateral

1,0

Pestaña de aleta trasera

1,0

Panel lateral

1,0

Custodia

1,5

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

44-11
