ESTRUCTURA SUPERIOR LATERAL

Bajos de carrocería

43

COLOCACIÓN DEL CORDÓN

Extrusionar unos cordones regulares en el chasis, en
la parte superior.

En el bajo de la carrocería nuevo, en la parte inferior.

LA PARTE INFERIOR DE LA CARROCERÍA DEBE
SER PEGADA EN LOS 10 MINUTOS QUE SIGUEN.

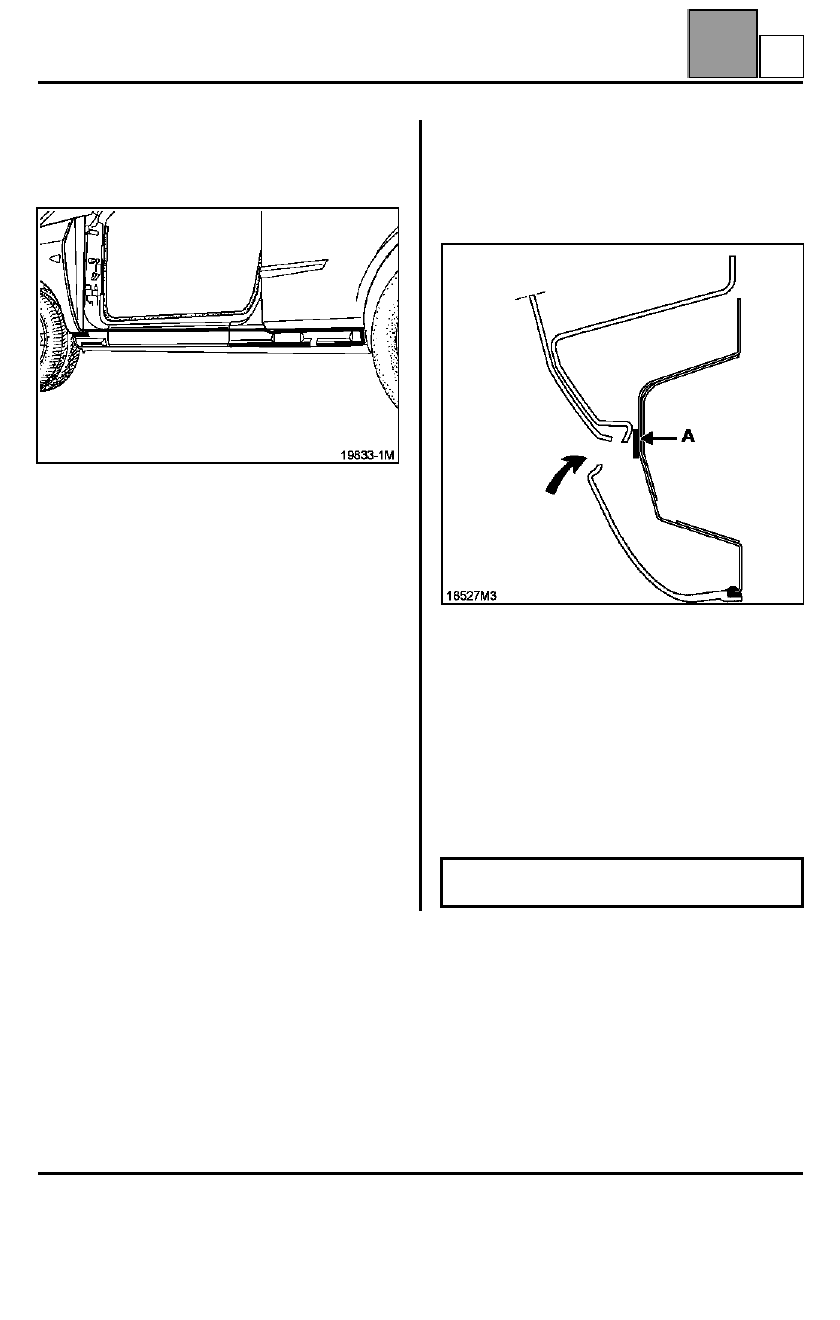

Colocación del bajo de carrocería

Colocar la parte inferior de la carrocería comenzando
por la parte inferior del bajo de carrocería, haciéndola
pivotar hacia arriba hasta hacer contacto con las calas
de reglajes (A).

Mantener la parte inferior de la carrocería en su sitio
con cinta adhesiva.

Controlar la línea de pegado inferior y alisarla
añadiendo cola si es necesario.

Esperar 30 minutos antes de la manipulación.

La reposición:
– del guardabarros delantero y trasero,
– de la puerta,
se efectúa tras la operación de pintura.

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

43-14

B

ESTRUCTURA SUPERIOR TRASERA

Embellecedor de custodia

44

144

ESTRUCTURA SUPERIOR TRASERA

Embellecedor de custodia

COMPOSICIÓN DE LA PIEZA A.P.R.

REPARACIÓN

SUSTITUCIÓN

Bajar el cristal de custodia, abrir el portón. Proteger
los elementos de carrocería alrededor del
embellecedor de custodia con cinta adhesiva gruesa,
así como el interior del vehículo.

Extraer:
– los embellecedores del anillo de bisagra del portón,
– la junta del embellecedor de custodia,
– parcialmente, la junta de estanquidad de la viga de

aluminio,

– el lamelunas inferior del cristal de custodia.

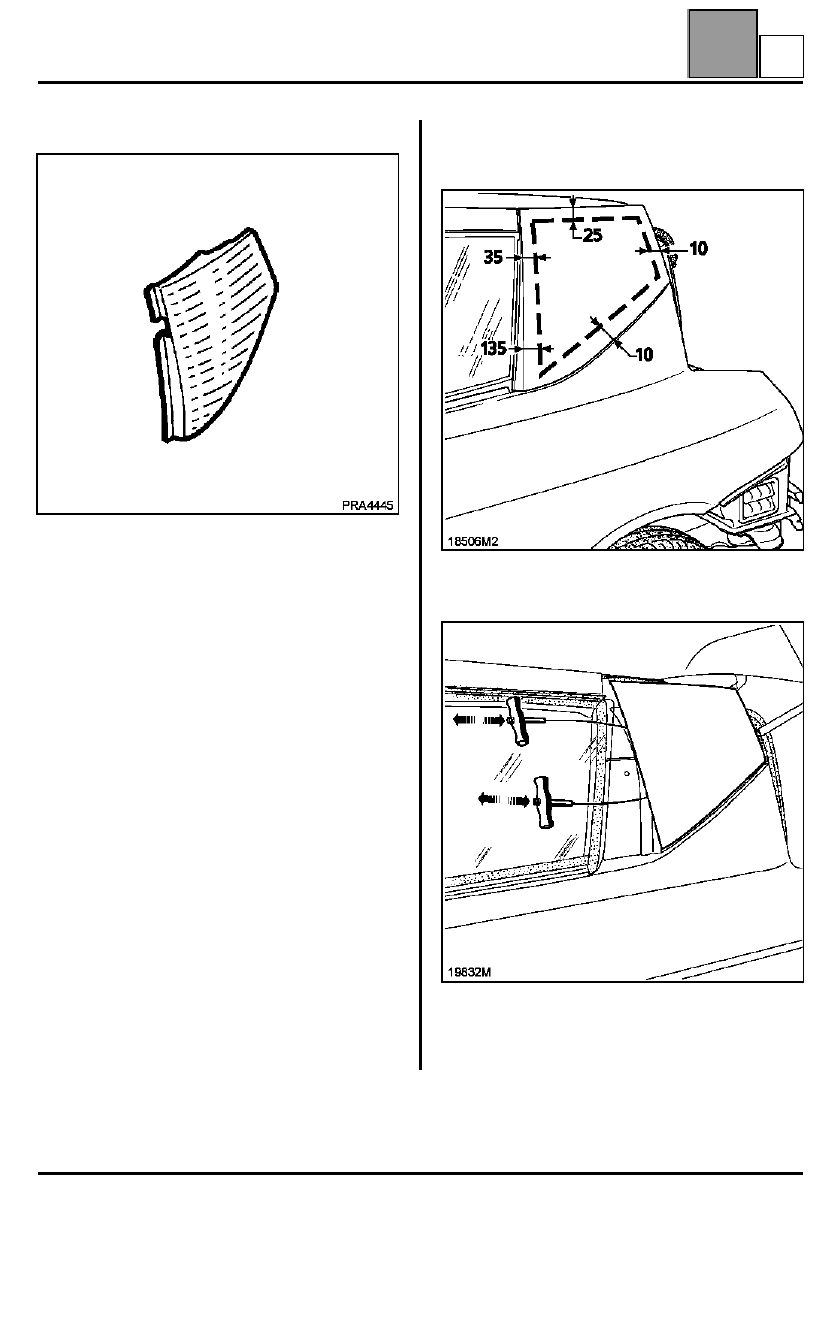

Cortar mediante un útil vibrante como se indica en el
dibujo teniendo la precaución de no cortar la aleta
trasera.

Pasar la cuerda de piano por detrás del embellecedor
de custodia y cortar los cordones.

Enrasar el sobrante de cola dejando una subcapa de
agarre para el nuevo cordón.

Limpiar con un paño las zonas de pegado en la aleta.

– Fisuras

Ver gama de reparación n

°

 1

– Agujeros

Ver gama de reparación n

°

 2

– Roturas

Ver gama de reparación n

°

 3

44-1

A

ESTRUCTURA SUPERIOR TRASERA

Embellecedor de custodia

44

Producto necesario:
Kit de pegado

referencia: 60 25 170 306

COLOCACIÓN DEL ELEMENTO NUEVO

Preámbulo

Controlar si la aleta trasera no ha sido dañada por el
útil vibrante o la cuerda de piano.
Si es así, mediante los productos suministrados en el
kit de pegado:
– lijar,
– desengrasar,
– aplicar primario,
– colocar y alisar cola en las partes dañadas.

PREPARACIÓN DE LA ALETA TRASERA

Con el desengrasante suministrado en el kit, limpiar la
zona de pegado.

OBSERVACIÓN

: el pegado en un elemento nuevo del

chasis se efectúa tras haber lijado, desengrasado y
untado con primario las zonas de pegado mediante los
productos suministrados en el kit de pegado.

PREPARACIÓN DEL EMBELLECEDOR DE
CUSTODIA

Alisar (papel P180), desengrasar y untar con primario
la zona de pegado.

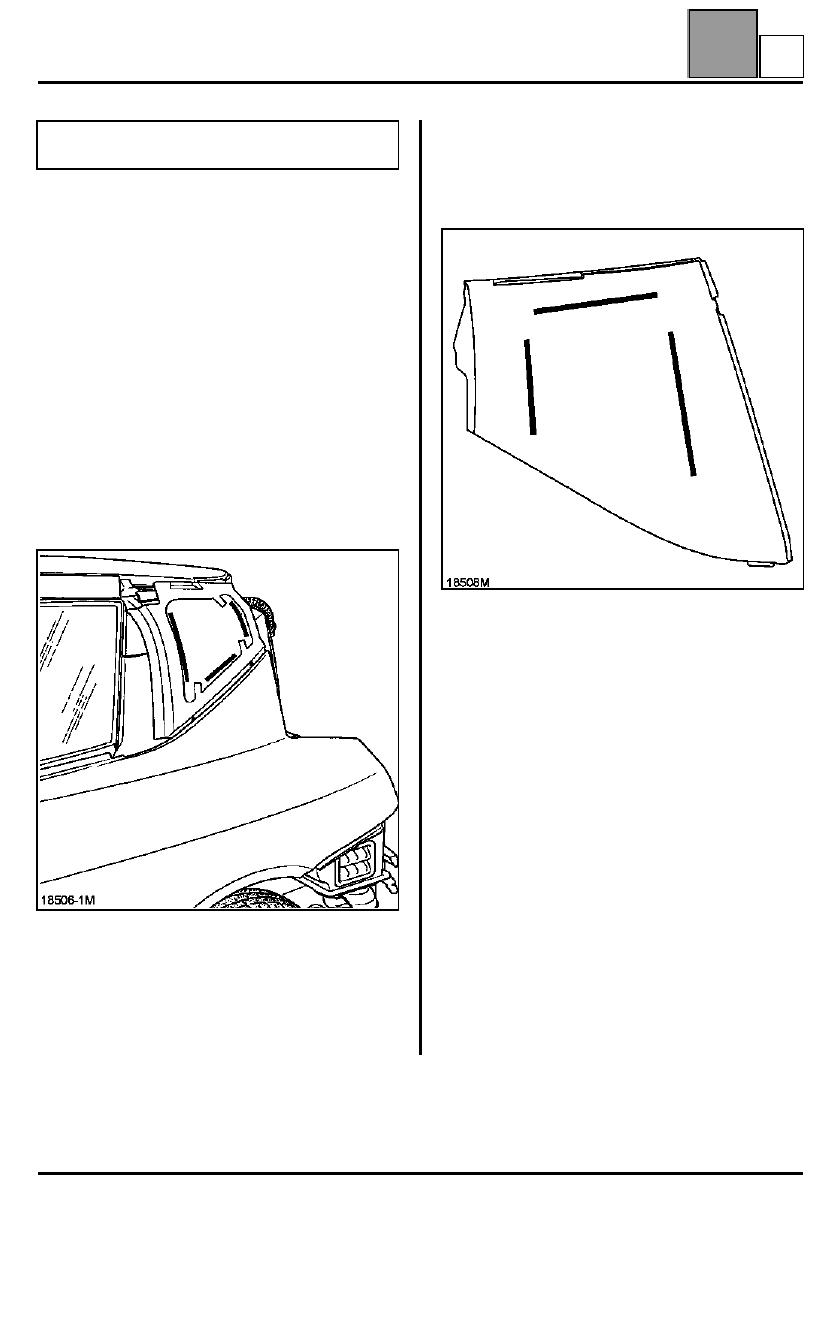

COLOCACIÓN DEL CORDÓN

Extrusionar un cordón regular en la aleta guiándose
con los antiguos cordones o como se indica para una
aleta nueva.

EL EMBELLECEDOR DE CUSTODIA DEBE SER
COLOCADO EN LOS 10 MINUTOS QUE SIGUEN Y
MANTENERLO EN SU SITIO CON CINTA
ADHESIVA.

Esperar 30 minutos antes de la manipulación.

La reposición:
– de los embellecedores del anillo de bisagra del

portón,

– de la junta del embellecedor de custodia,
– de la junta de estanquidad de viga superior,
– del lamelunas inferior del cristal de custodia,
se efectúa después de pintar.

PARA LA UTILIZACIÓN PRECISA DE LOS
PRODUCTOS CONSULTAR EL CAPÍTULO 40

44-2

A

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta

44

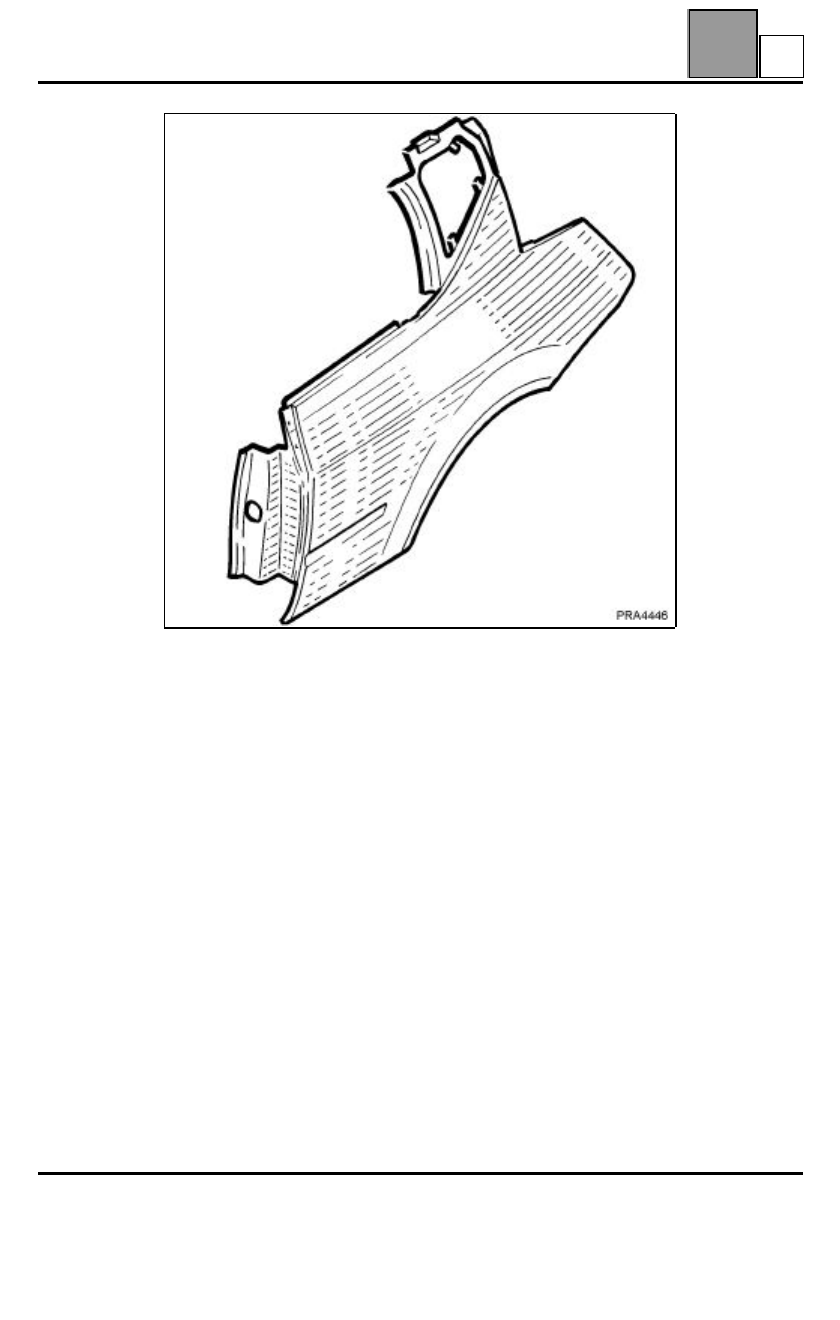

Panel de aleta

REPARACIÓN

SUSTITUCIÓN

Pieza que hay que sustituir sistemáticamente:
– embellecedor de custodia.

Utillaje necesario:
– útil vibrante para extraer los cristales: se recomienda emplear este útil para facilitar la operación de extracción,
– espátula afilada,
– pistola para extrusionar la cola.

Producto necesario:
Kit de pegado

referencia: 60 25 170 306

Cinta adhesiva gruesa (para la protección de las piezas circundantes al cortar).

Protecciones individuales:
Gafas, guantes, mascarillas y aspiración.

– Fisuras

Ver gama de reparación n

°

 1

– Agujeros

Ver gama de reparación n

°

 2

– Roturas

Ver gama de reparación n

°

 3

44-3

B
