ESTRUCTURA INFERIOR

Cierre del larguero parte delantera

41

Cierre del larguero parte delantera

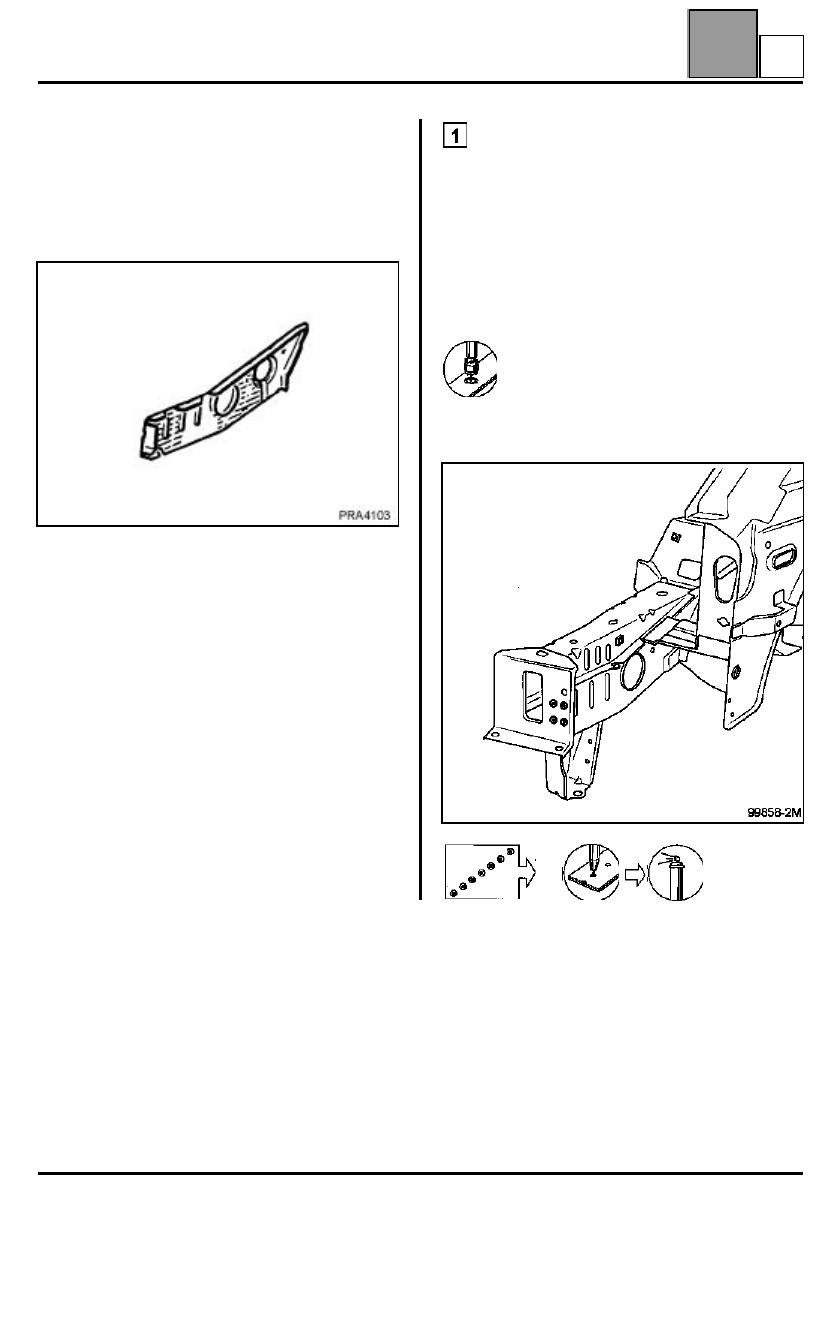

INTRODUCCIÓN

La sustitución de esta pieza es una operación de base
para una colisión delantera.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– del guardabarros,
– de la protección bajo el motor,
– del paragolpes,
– lado derecho del regulador de velocidad,
– del bocal del lavacristal,
– lado izquierdo de la bocina.

UNIÓN CON ELEMENTO DE UNIÓN
TRAVESAÑO EXTREMO DELANTERO

Espesor de las chapas (mm)

Desgrapado

4 puntos eléctricos en espesor 1,20

Soldadura

Cierre del larguero delantero

1,2

Elemento de unión travesaño extremo
delantero

1,2

41-4

C

ESTRUCTURA INFERIOR

Cierre del larguero parte delantera

41

Cierre del larguero parte delantera

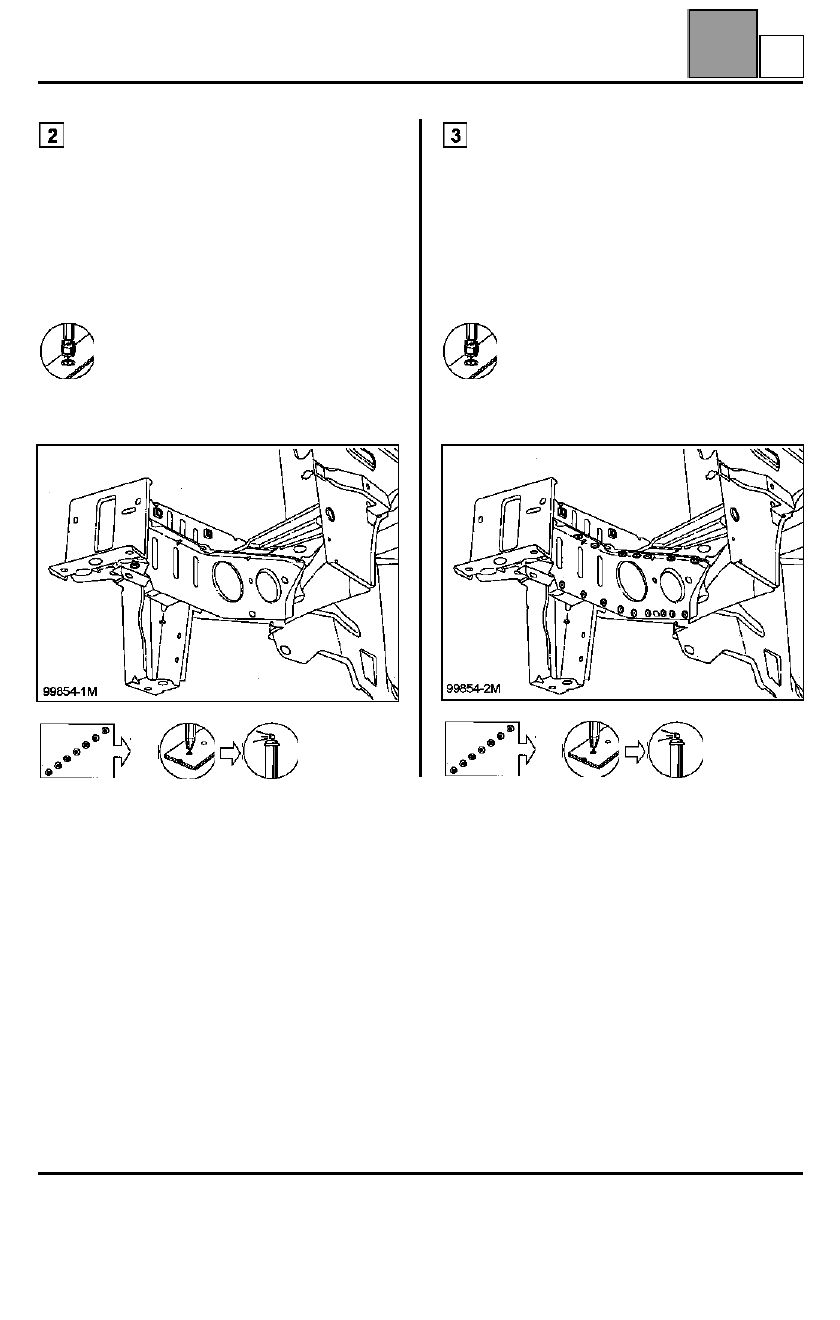

UNIÓN CON EXTENSIÓN DELANTERA DE
LARGUERO

Espesor de las chapas (mm)

Desgrapado

1 punto eléctrico en espesor 1,20

Soldadura

UNIÓN CON LARGUERO DELANTERO PARTE
DELANTERA

Espesor de las chapas (mm)

Desgrapado

16 puntos eléctricos en espesor 1,20

Soldadura

Cierre del larguero delantero

1,20

Extensión de larguero

1,20

Cierre del larguero delantero

1,20

Larguero delantero parte delantera

1,50

41-5

C

ESTRUCTURA INFERIOR

Cierre del larguero parte delantera

41

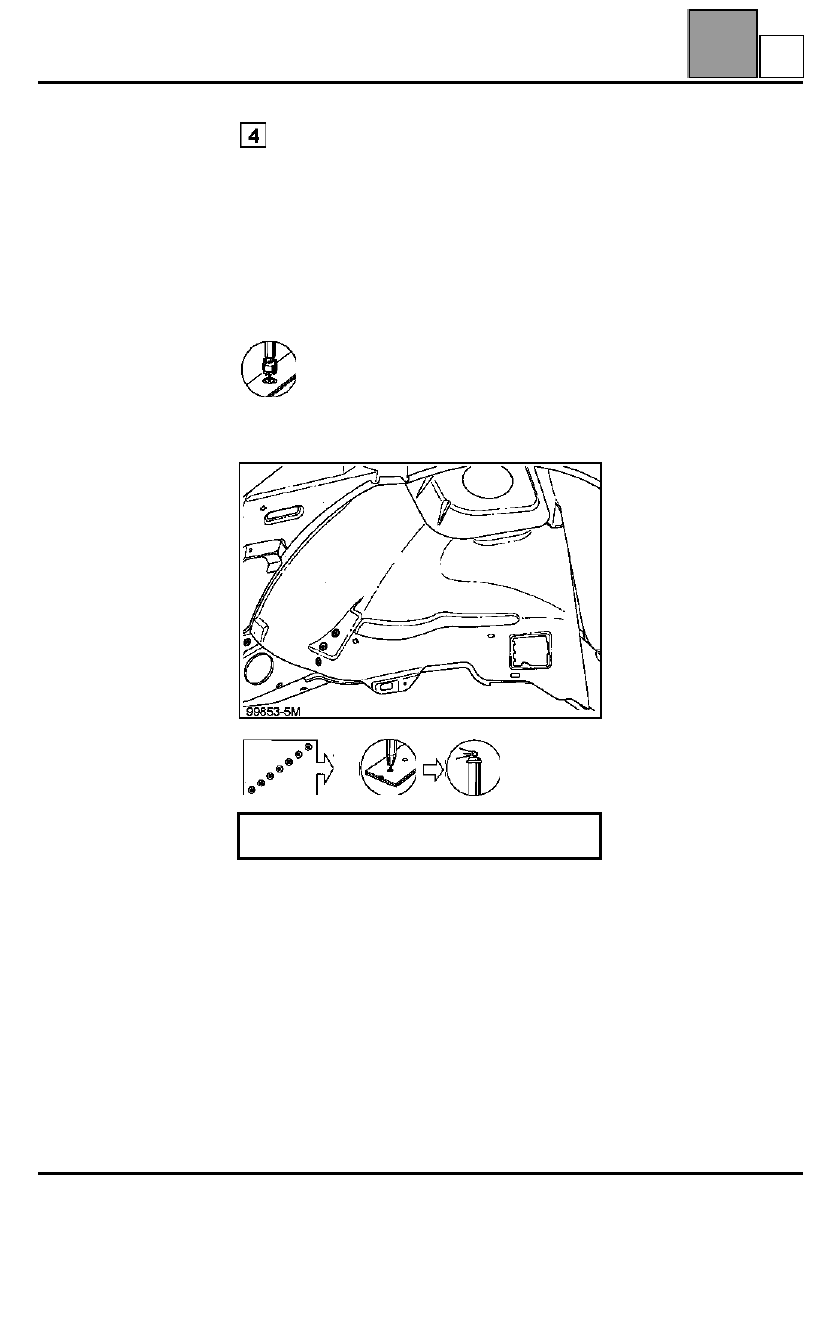

UNIÓN CON PASO DE RUEDA

Espesor de las chapas (mm)

Desgrapado

3 puntos eléctricos en espesor 1,20

Soldadura

Cierre del larguero delantero

1,20

Paso de rueda

1,50

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

41-6

C

ESTRUCTURA INFERIOR

Travesaño lateral extremo delantero

41

Travesaño lateral extremo delantero

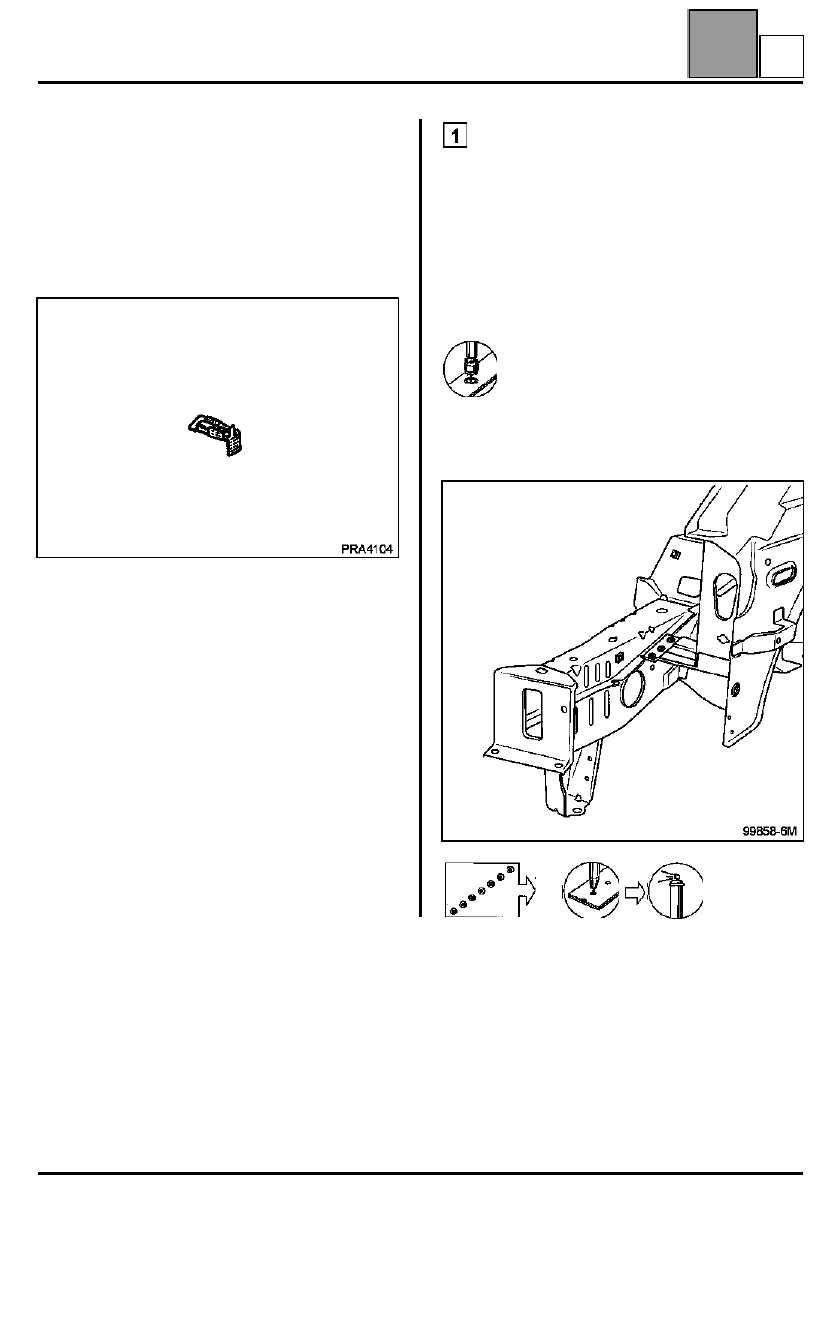

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del costado de alero.

La dos piezas derecha e izquierda no son simétricas.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– del guardabarros,
– de la protección bajo el motor,
– del paragolpes,
– del cableado parcial.

UNIÓN CON SOBRELARGUERO

Espesor de las chapas (mm)

Desgrapado

3 puntos eléctricos en espesor 1,20

Soldadura

Travesaño lateral

1,20

Sobrelarguero

1,20

41-7
