ESTRUCTURA INFERIOR

Travesaño lateral extremo delantero

41

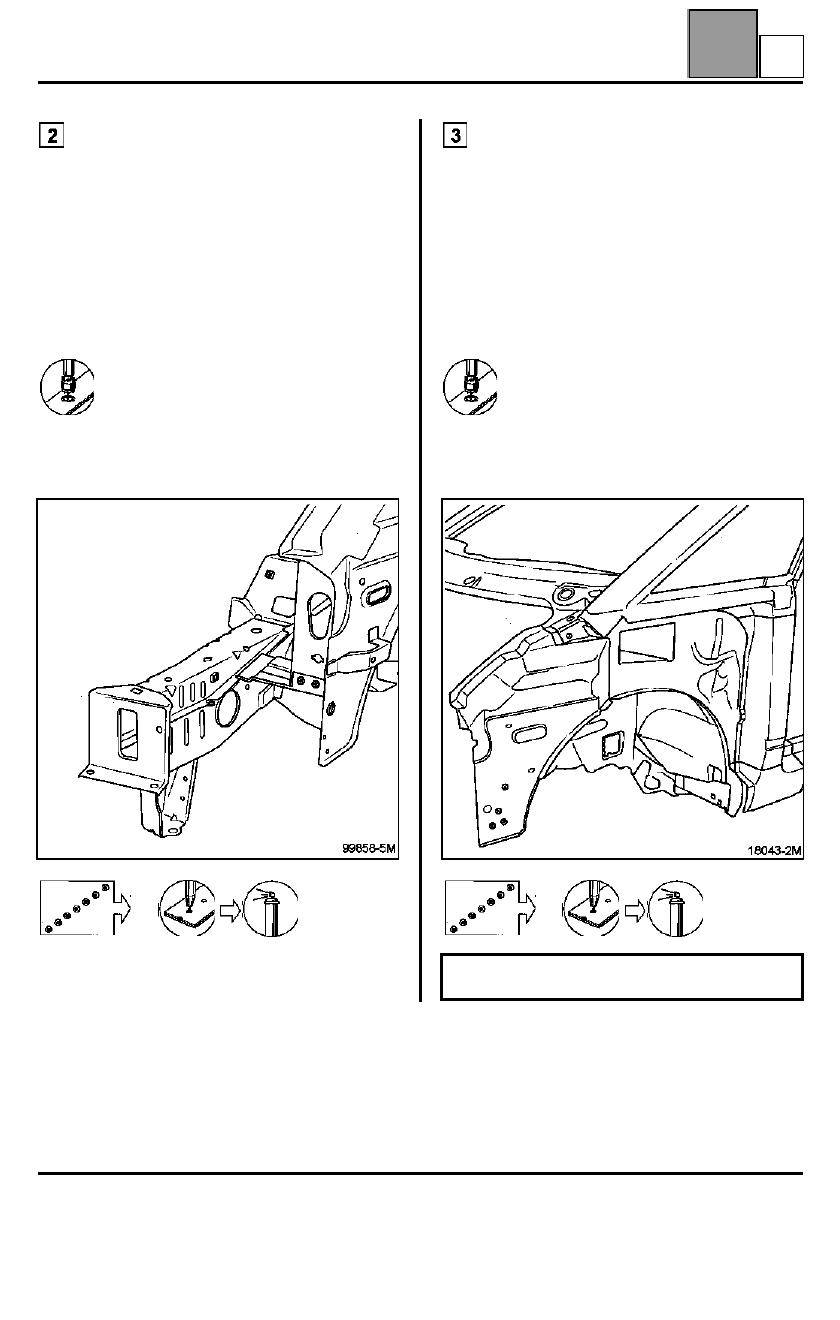

UNIÓN CON JAMBA DE PESTAÑA DE ALETA



Espesor de las chapas (mm)

Desgrapado

2 puntos eléctricos en espesor 1,20

Soldadura

UNIÓN CON PESTAÑA DE ALETA
DELANTERA

Espesor de las chapas (mm)

Desgrapado

4 puntos eléctricos en espesor 1,20

Soldadura

Travesaño lateral

1,20

Jamba de pestaña de aleta

1,20

Travesaño lateral

1,20

Pestaña de aleta delantera

1,50

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

41-8

D

ESTRUCTURA INFERIOR

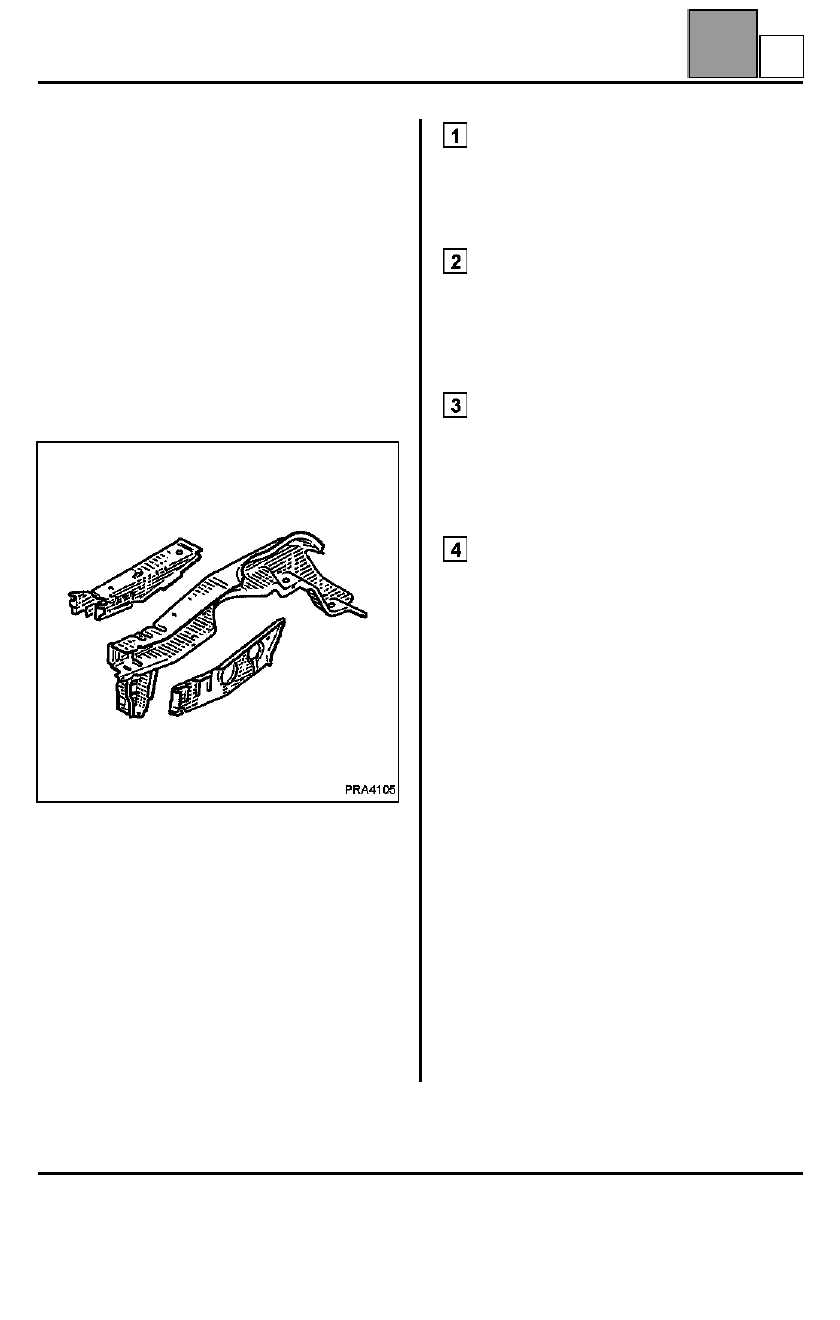

Larguero delantero parte delantera parcial

41

Larguero delantero parte delantera parcial

INTRODUCCIÓN

Operaciones complementarias al refuerzo de
travesaño extremo delantero.

La sustitución de esta pieza requiere sustituir también
el cierre del larguero, así como el sobrelarguero, que
se solicitarán por separado.

Para informaciones complementarias, consultar los
capítulos correspondientes.

Esta operación se debe efectuar en un banco de
reparación.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– del guardabarros,
– de la protección bajo el motor,
– del paragolpes,
– de los intermitentes,
– de la barra de calandra,
– de la chapa portafaros,
– del travesaño extremo delantero,
– del travesaño del radiador con GMV,
– de la batería,
– del soporte de la batería y calculador,
– del sobrelarguero.

UNIÓN CON ELEMENTO DE UNIÓN
TRAVESAÑO EXTREMO DELANTERO

RECUERDEN:

consultar las operaciones 41-A-1

UNIÓN CON CIERRE DEL LARGUERO
DELANTERO

RECUERDEN:

consultar las operaciones 41-C-1

41-C

-2 41-C-3 41-C-4 41-D-1

UNIÓN CON RECIPIENTE DE BATERÍA Y
CALCULADOR

RECUERDEN:

consultar las operaciones 41-G-1

41-G

-2 41-G-3 41-G-4

UNIÓN CON SOBRELARGUERO

RECUERDEN:

consultar las operaciones 41-F-4

41-9

E

ESTRUCTURA INFERIOR

Larguero delantero parte delantera parcial

41

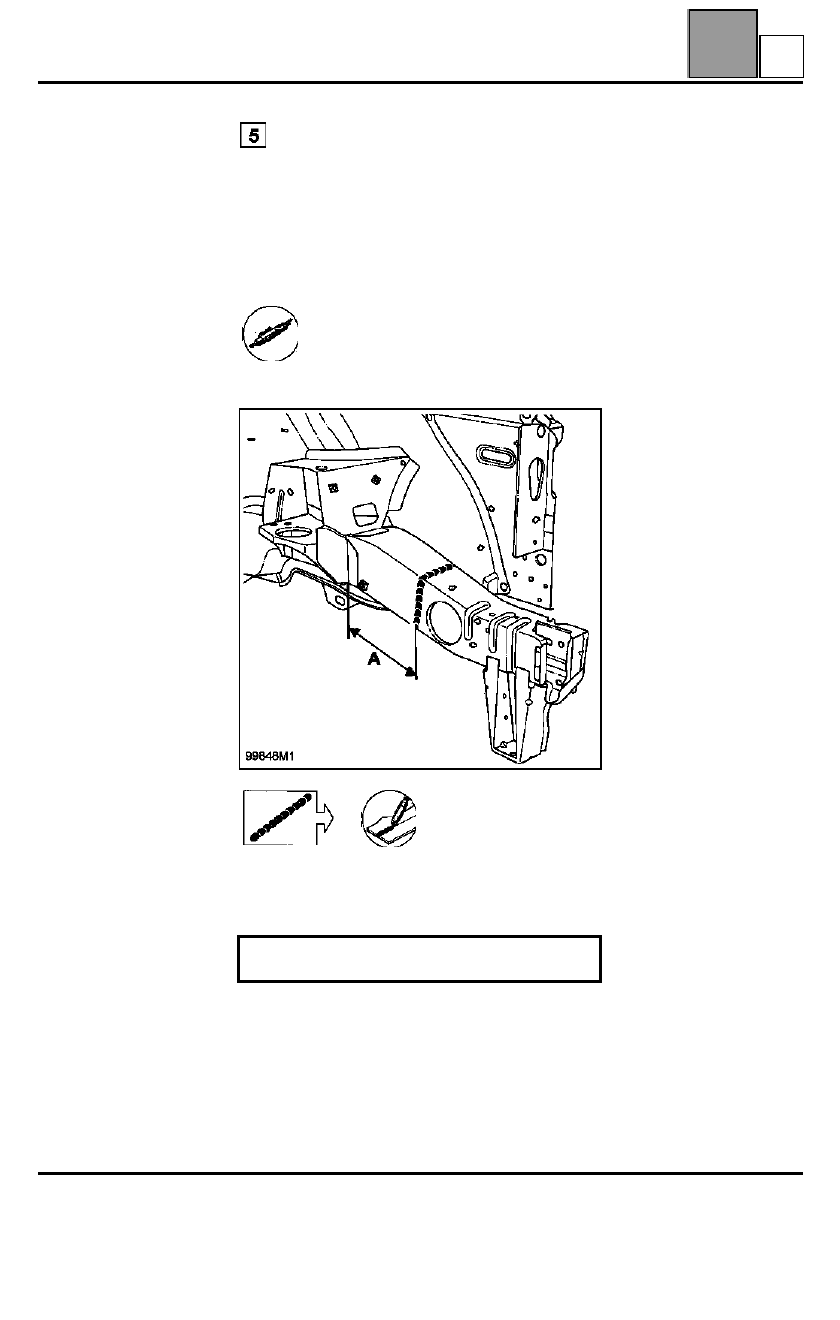

CORTE PARCIAL

Espesor de las chapas (mm)

340 mm en espesor 1,5

Soldadura

NOTA:
El corte (A) se debe efectuar a 145 mm como mínimo
del soporte inferior de la caja de velocidades.

Larguero delantero parte delantera parcial

1,5

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

41-10

E

ESTRUCTURA INFERIOR

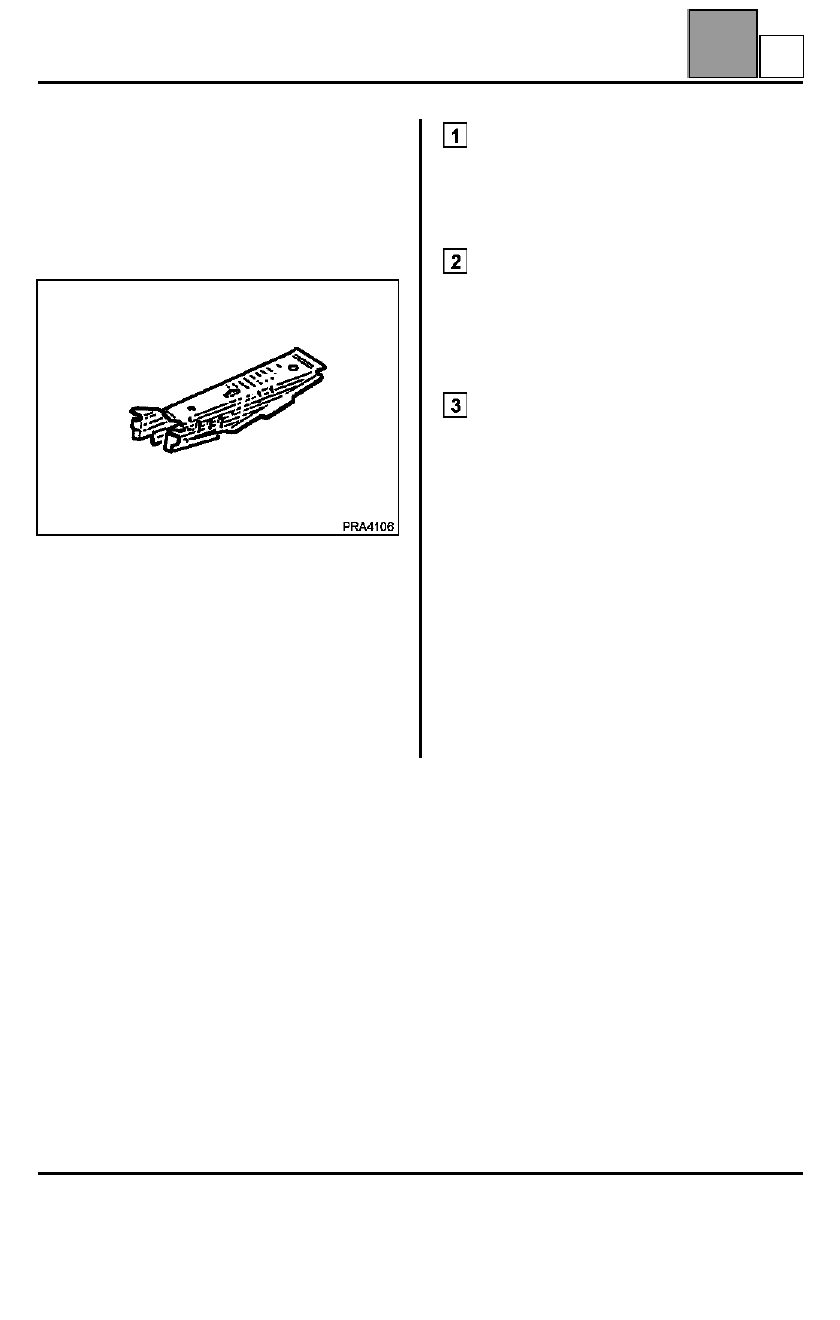

Sobrelarguero delantero

41

Sobrelarguero delantero

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del larguero delantero
parte delantera parcial

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– del guardabarros,
– de la protección bajo el motor,
– del paragolpes,
– de los intermitentes,
– de la chapa portafaros,
– de la batería,
– del soporte de la batería y calculador,
– de los cableados parciales.

UNIÓN CON ELEMENTO DE UNIÓN
TRAVESAÑO EXTREMO DELANTERO

RECUERDEN:

consultar las operaciones 41-A-1

UNIÓN CON RECIPIENTE DE BATERÍA Y
CALCULADOR

RECUERDEN:

consultar las operaciones 41-G-1

41-G

-2 41-G-3 41-G-4

UNIÓN CON TRAVESAÑO LATERAL
EXTREMO DELANTERO

RECUERDEN:

consultar las operaciones 41-D-1

41-11

F
