III - REFERENCIAS DE POSICIONAMIENTO DE LAS PIEZAS SUSTITUIDAS (continuación)

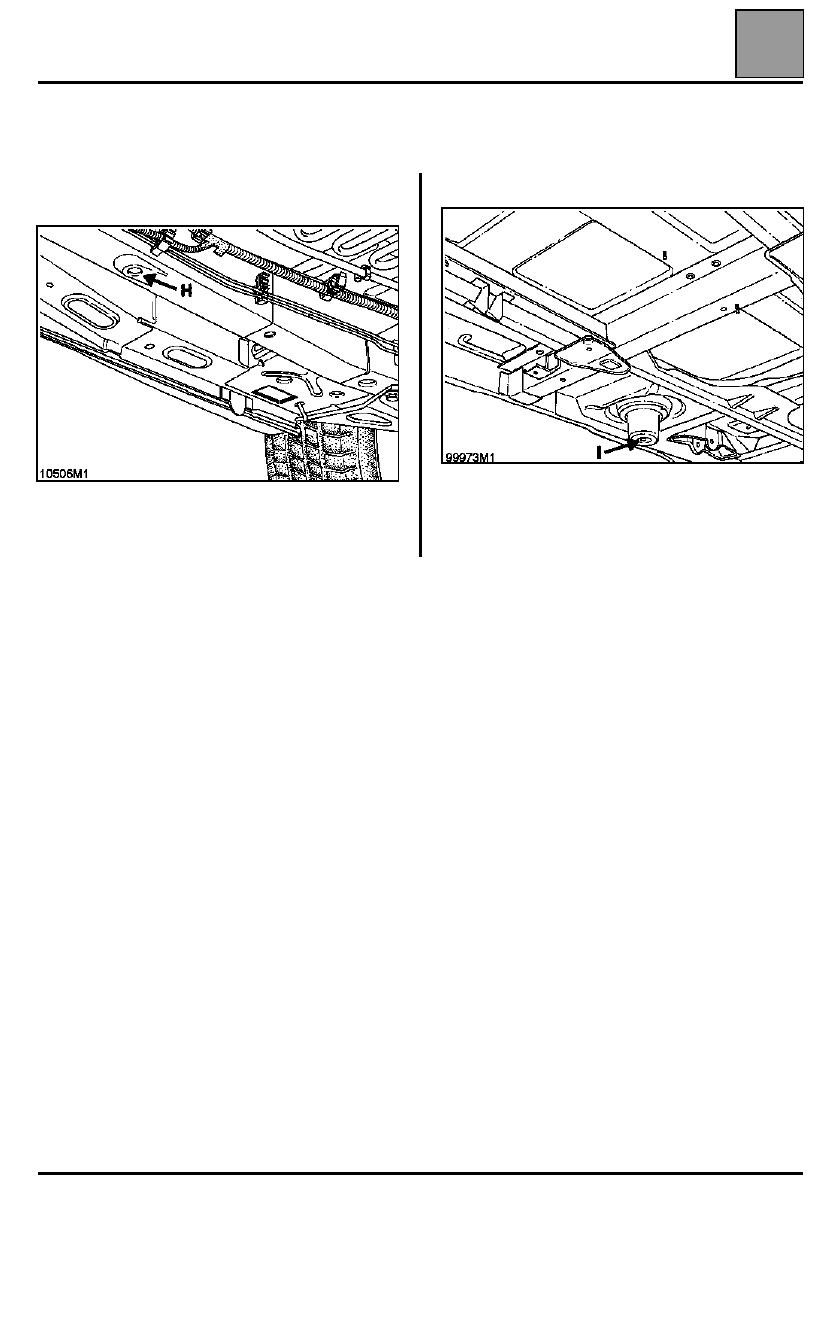

H - FIJACIÓN LARGUERO DELANTERO PARTE
      TRASERA

El punto (H) tiene asimismo una función "referencia de
posicionamiento de pieza sustituida" en la sustitución
de una parte del larguero delantero.

I - FIJACIÓN DE TOPES DE CHOQUE

Utilizado en reestructuración trasera al sustituir un
larguero o un travesaño del tren trasero parcial.

40-69

GENERALIDADES

Banco de reparación

40

III - REFERENCIAS DE POSICIONAMIENTO DE LAS PIEZAS SUSTITUIDAS (continuación)

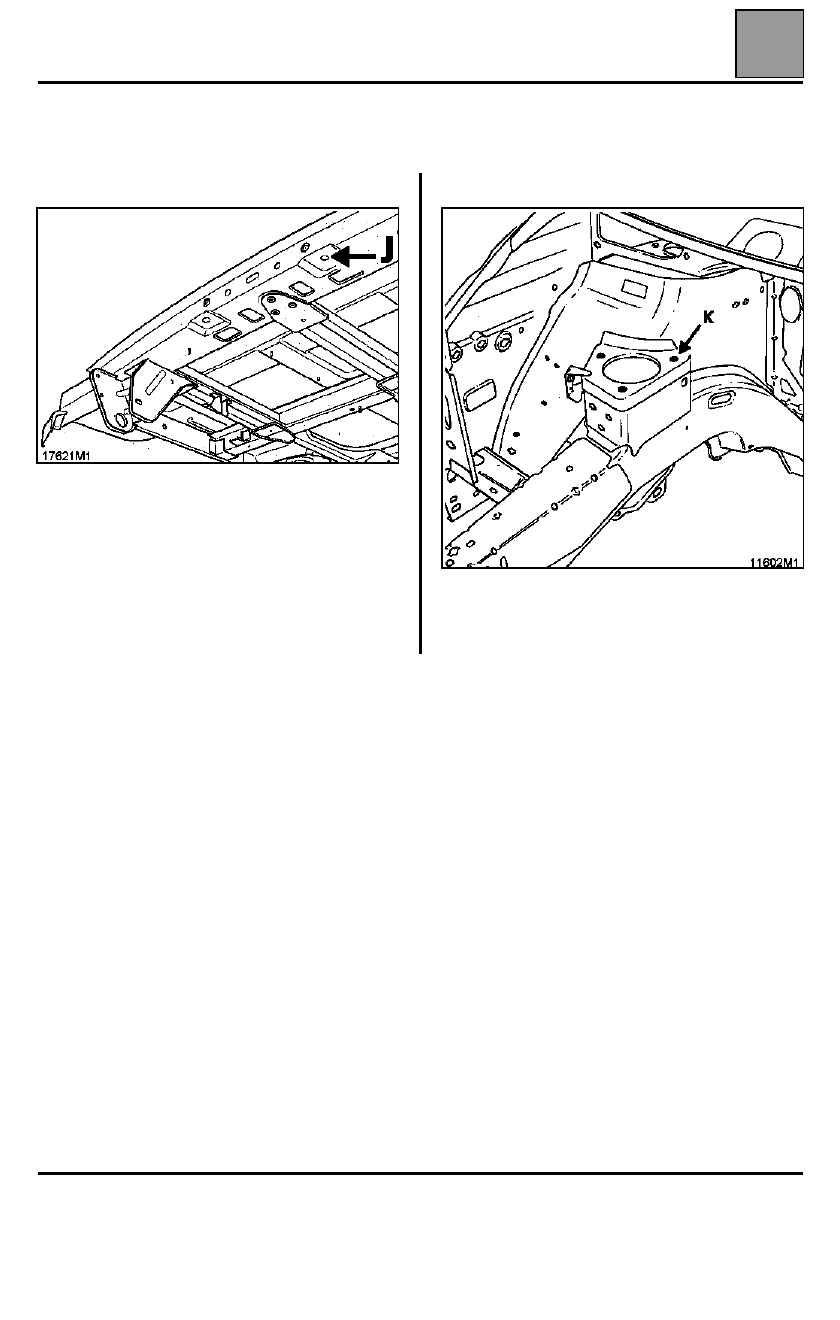

J - TRAVESAÑO EXTREMO TRASERO

Utilizado principalmente en reestructuración trasera
para el posicionamiento del travesaño extremo o del
límite del piso, puede asimismo servir para un
complemento de alineamiento del vehículo en
reestructuración delantera al sustituir un semibloque
delantero.

K - FIJACIÓN DELANTERA DEL MOTOR

Este punto se utiliza en reestructuración delantera de
la mecánica en la sustitución del semibloque delantero
derecho, para el posicionamiento de la copela de
fijación del motor.

40-70

GENERALIDADES

Banco de reparación

40

III - REFERENCIAS DE POSICIONAMIENTO DE LAS PIEZAS SUSTITUIDAS (continuación)

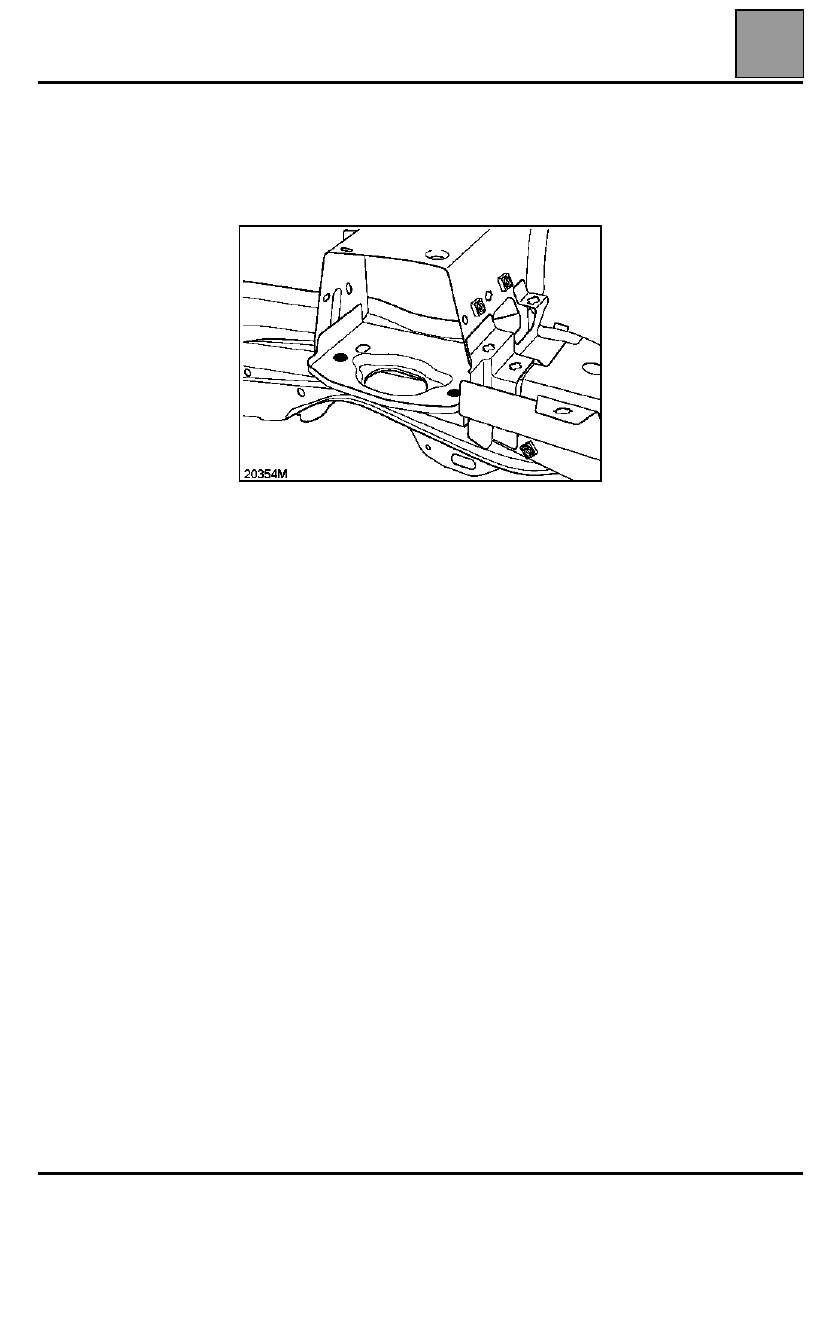

L - FIJACIÓN DELANTERA CAJA DE
      VELOCIDADES

Este punto se utiliza en reestructuración delantera de
la mecánica en la sustitución del semibloque
delantero:
– delantero izquierdo para la colocación en línea de la

pieza,

– delantero derecho para la colocación en línea del

vehículo.

En caso de sustitución de los dos semibloques, dado
que el vehículo toma referencia en los puntos (A) y
(D), habrá que ensamblar prioritariamente el
semibloque izquierdo antes que el derecho, para
poder recuperar la base universal que sirve para
posicionar el punto (E) del lado izquierdo y colocar el
calibre del punto (K) que se monta en la misma base.

40-71

GENERALIDADES

Referencias de los utillajes específicos

40

Referencias de los utillajes específicos

III - REFERENCIAS DE POSICIONAMIENTO DE LAS PIEZAS SUSTITUIDAS (continuación)

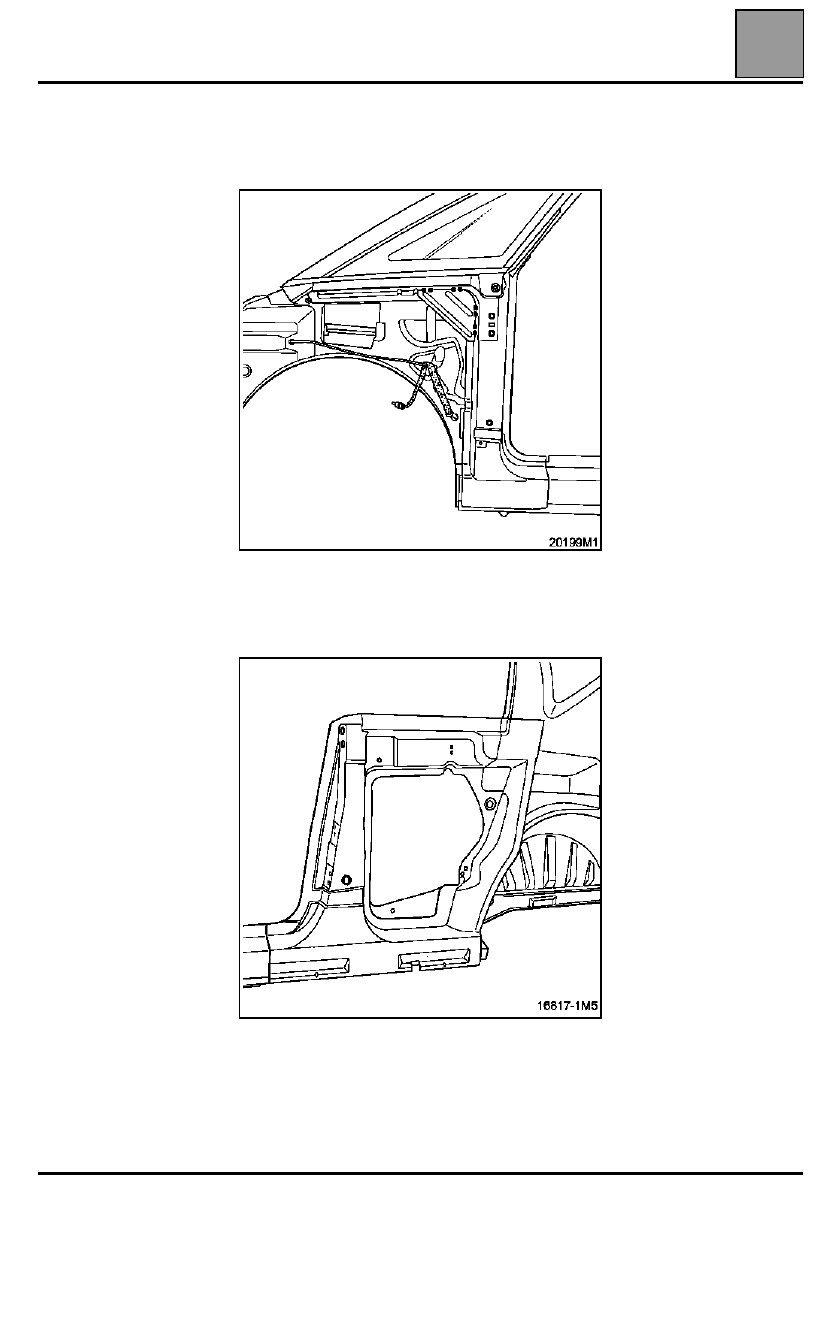

N - PIE DELANTERO

Estos puntos se utilizan en reestructuración lateral
para la sustitución total o parcial del pie delantero.

O - PIE TRASERO

Estos puntos se utilizan en reestructuración lateral
para la sustitución total o parcial del pie trasero.
