Renault Avantime. Manual - parte 79

GENERALIDADES

Banco de reparación

40

Banco de reparación

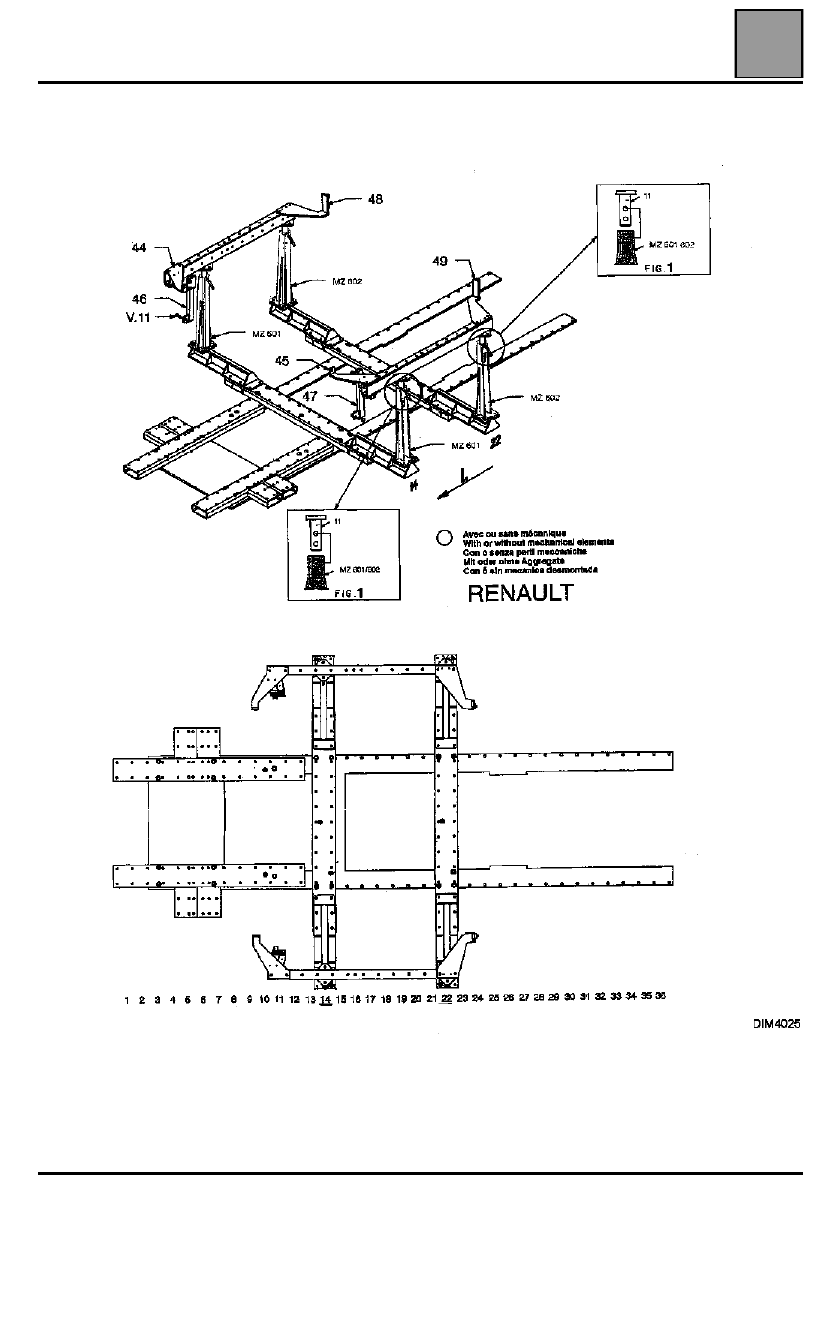

COLOCACIÓN DE LOS CALIBRES CELETTE

40-61

GENERALIDADES

Banco de reparación

40

COLOCACIÓN DE LOS CALIBRES CELETTE

40-62

GENERALIDADES

Banco de reparación

40

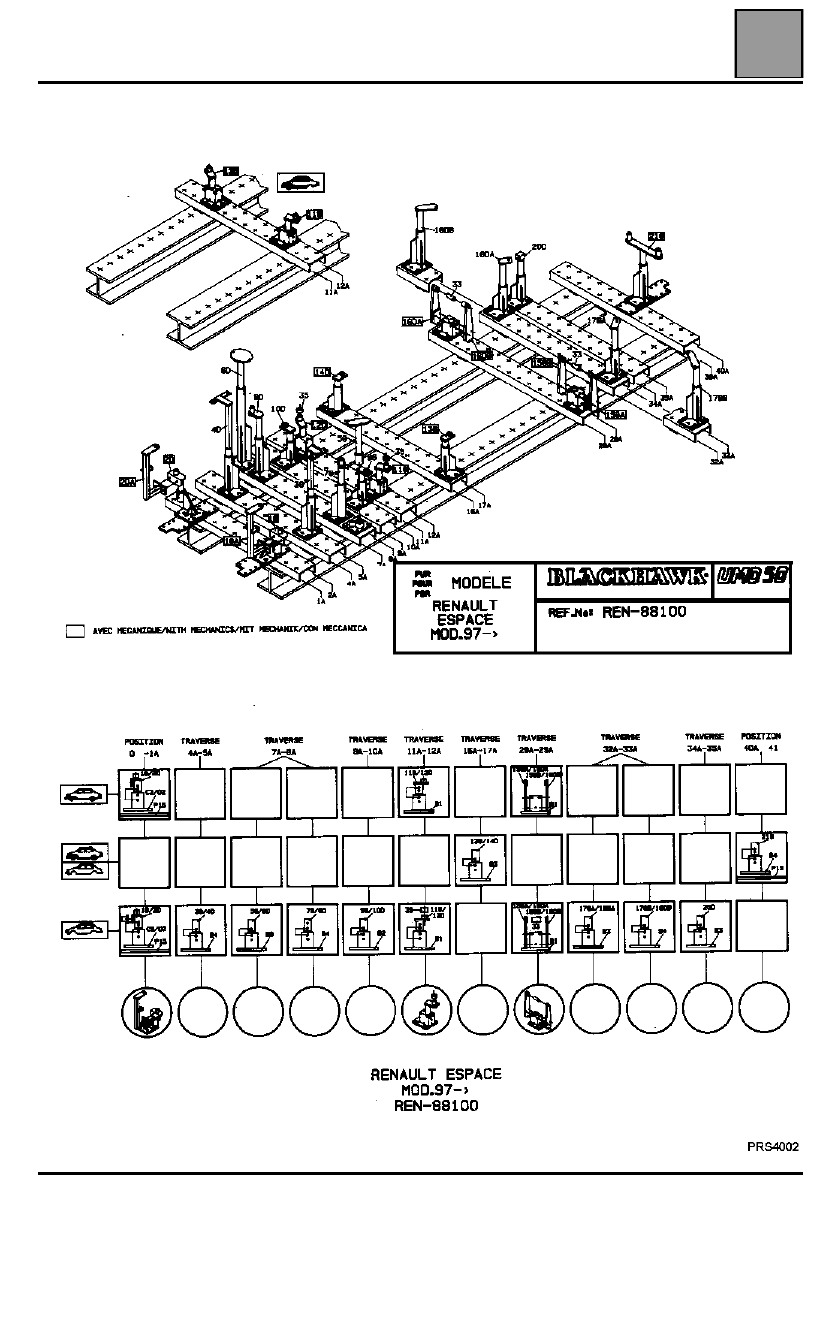

COLOCACIÓN DE LOS CALIBRES BLACKHAWK

40-63

GENERALIDADES

Banco de reparación

40

I - REFERENCIAS PRINCIPALES DE COLOCACIÓN EN EL BANCO

A - FIJACIÓN TRASERA DE LA CUNA DELANTERA

Es la referencia principal delantera.

1 - Mecánica delantera extraída:

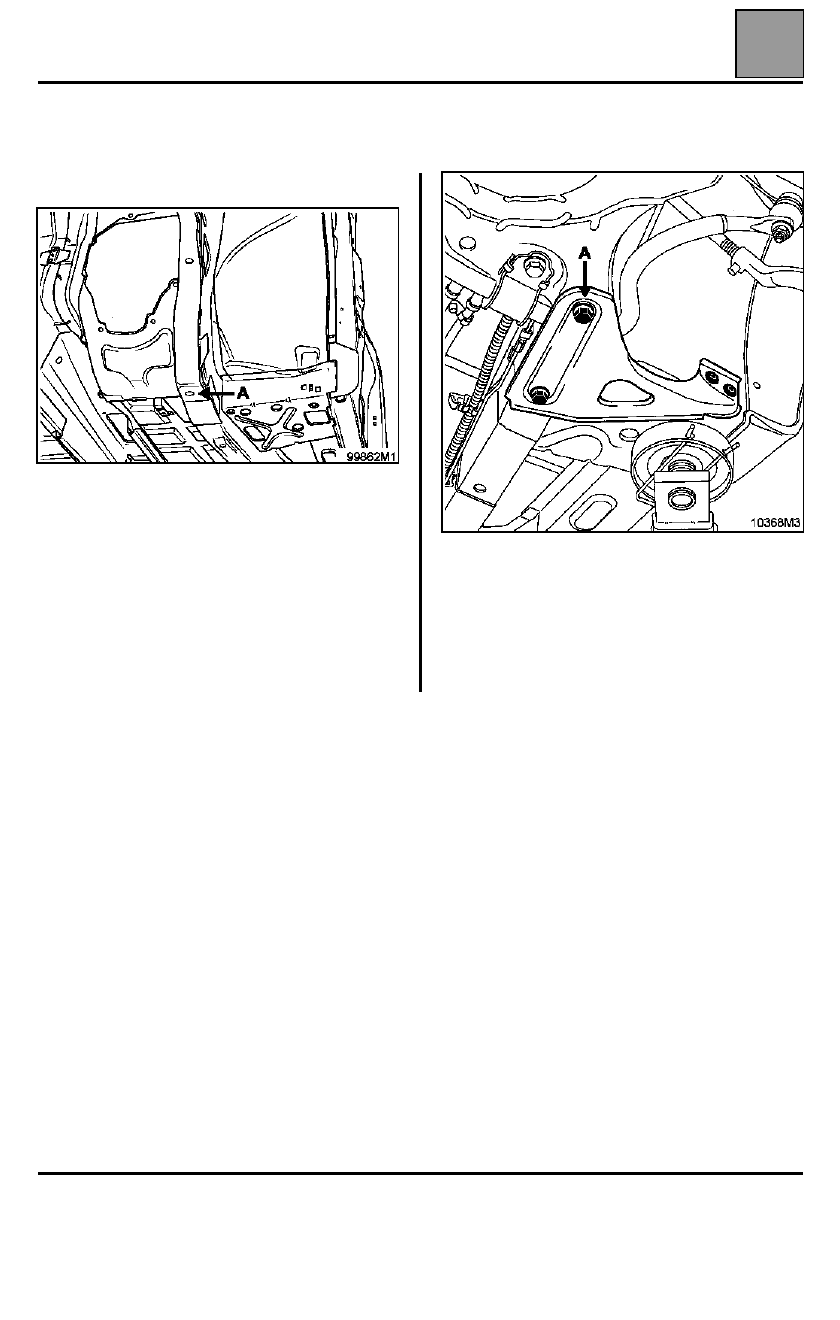

El calibre se apoya bajo la parte trasera del larguero
delantero y es centrado en el orificio de fijación de la
cuna.

2 - Mecánica delantera montada:

El calibre cubre uno de los tornillos de fijación de la
cuna.

En caso de reestructuración trasera, basta por sí solo
para el alineamiento de la parte delantera del vehículo
respecto al banco.

40-64
