GENERALIDADES

Diagnóstico colisión

40

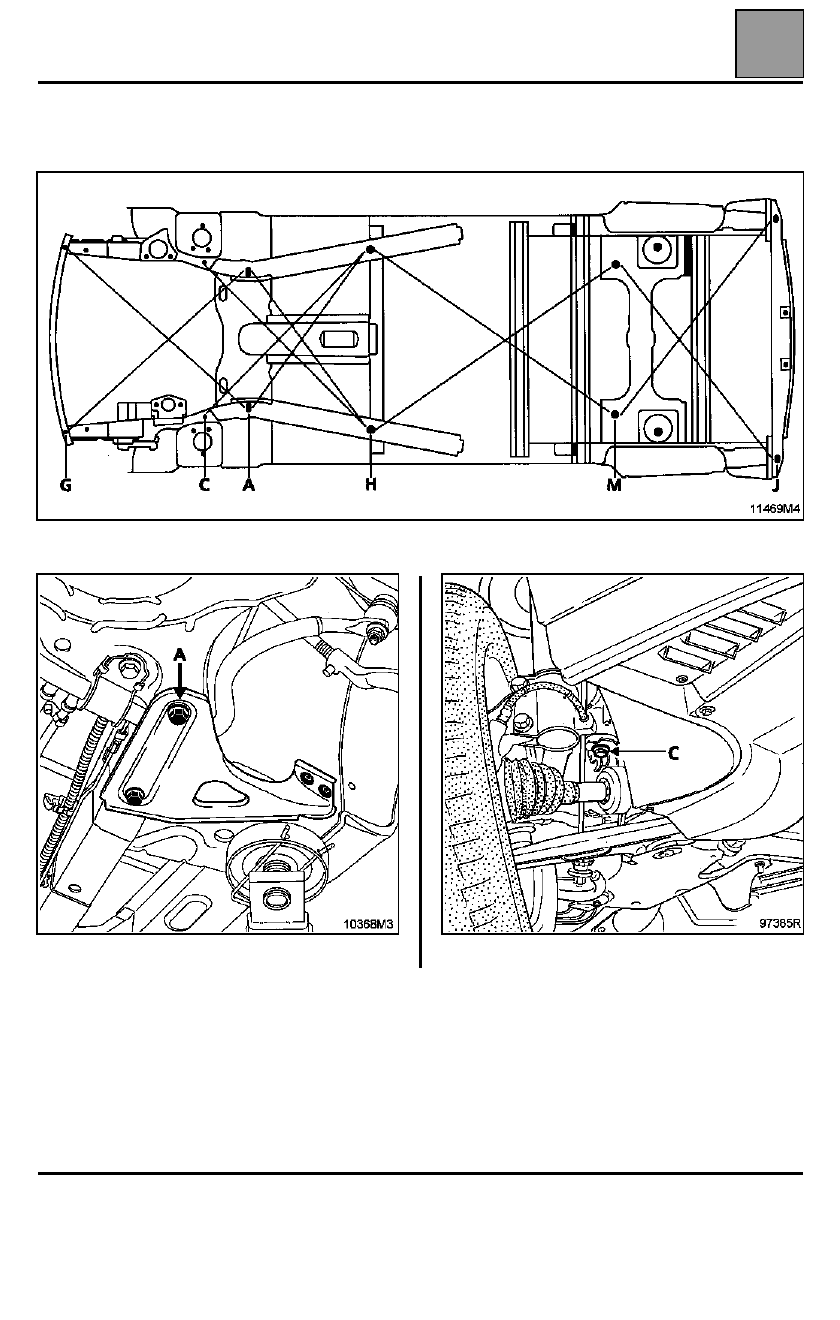

PUNTOS DE CONTROL

PUNTO A:

fijación trasera de la cuna.

PUNTO C:

fijación delantera de la cuna.

40-57

GENERALIDADES

Diagnóstico colisión

40

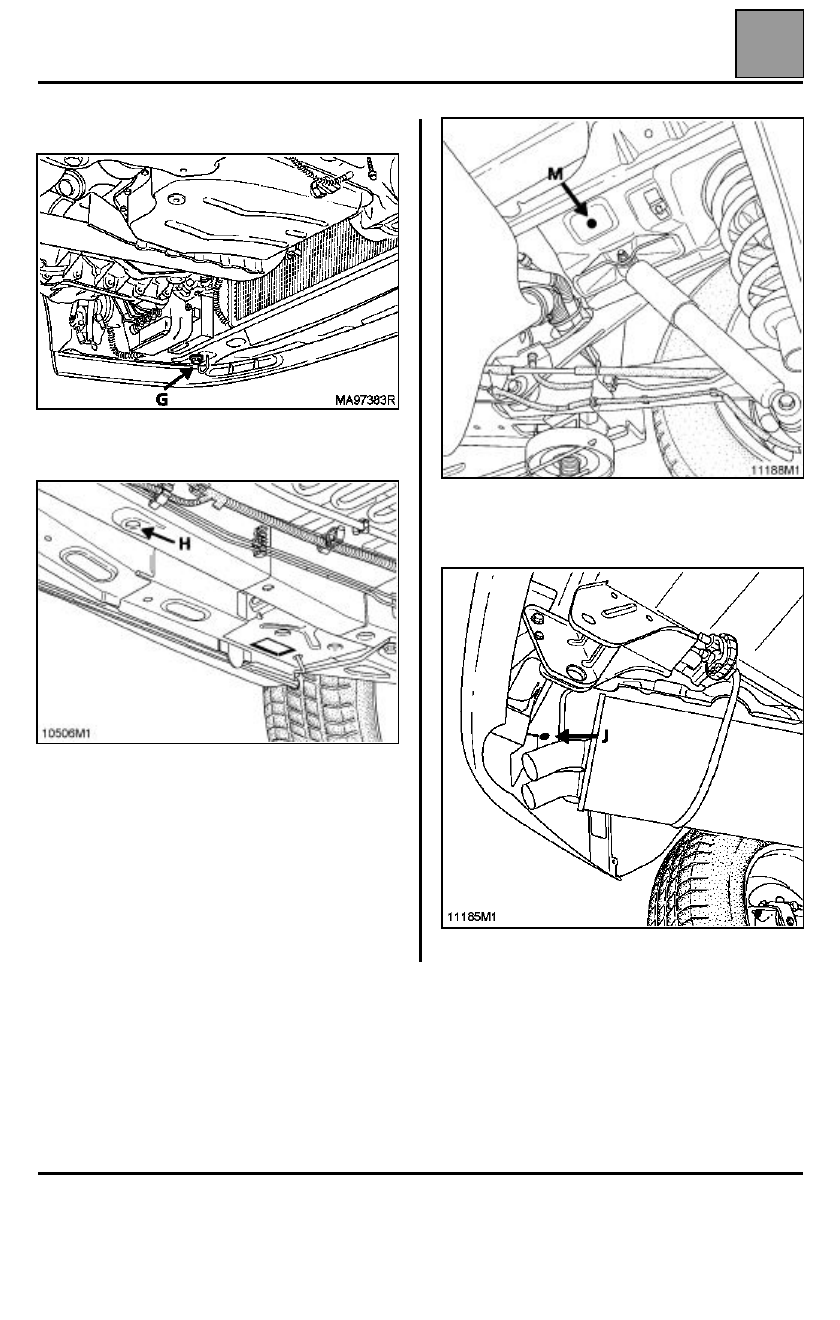

PUNTOS DE CONTROL

PUNTO G:

extremo delantero del larguero delantero,

fijación del travesaño del radiador.

PUNTO H:

punto de referencia extensión de larguero.

PUNTO M:

punto de referencia G y D travesaño del

tren trasero.

PUNTO J:

travesaño extremo trasero.

40-58

GENERALIDADES

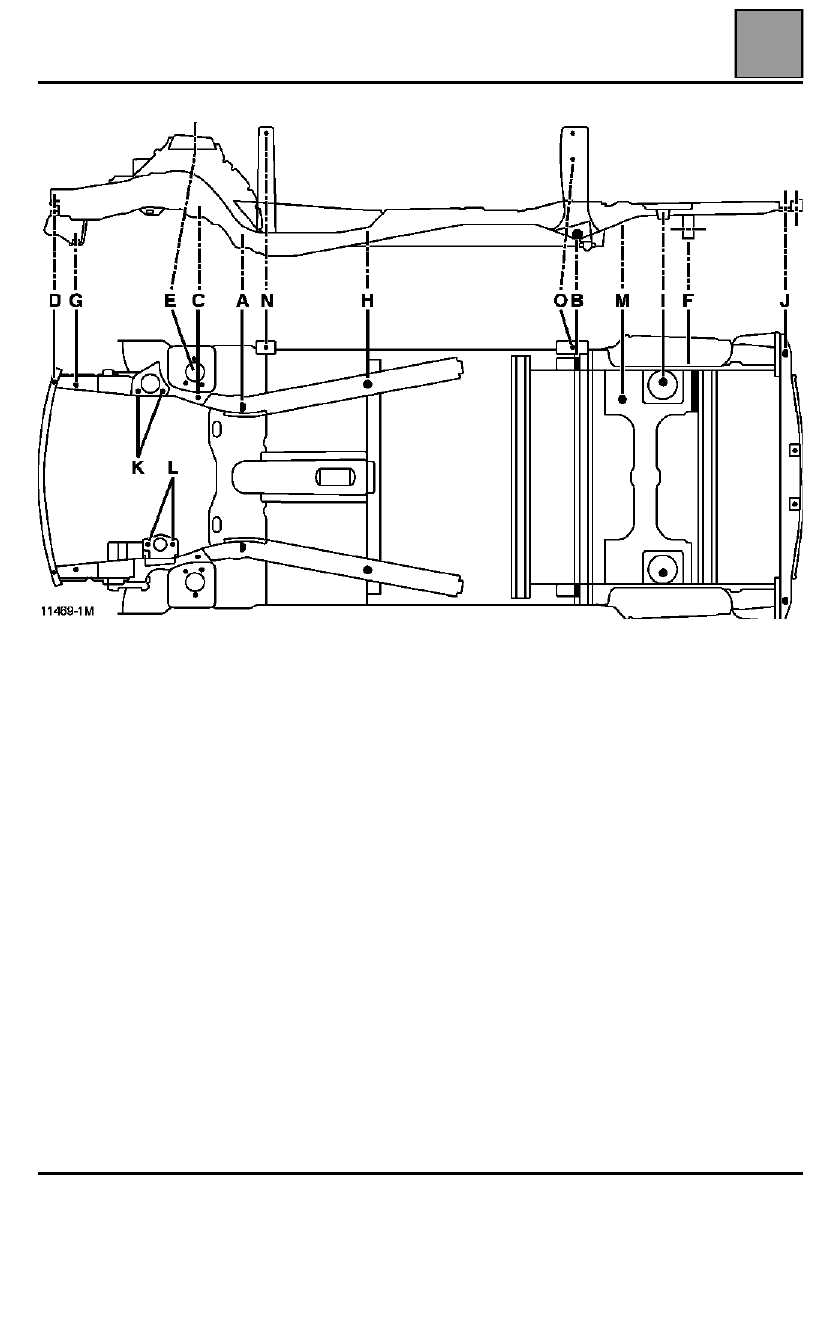

Cotas del bastidor

40

Cotas del bastidor

DEO

DESIGNACIÓN

COTA X

COTA Y

COTA Z

DIÁMETRO

PENDIENTE %

A

Fijación trasera de la cuna
delantera

299

-397

19

Izquierda:

20,5

Derecha:

20,5

0

B

Fijación de los tirantes del tren
trasero

2155

-659,5

77

0

C

Fijación delantera de la cuna
delantera

39,5

-459,5

-210

15,5

0

D

Fijación del travesaño extremo
delantero

-777,8

-543,7

196

E

Fijación soporte de amortiguador
delantero izquierdo

23,2

-598,7

629,6

10,2

0

E

Fijación soporte de amortiguador
delantero derecho

23,2

598,7

627,6

10,2

0

F

Fijación de barra de guiado

2807

560

67

10,2

0

G

Soporte travesaño de radiador

-653,5

-559

37

14,5

0

H

Extensión de larguero

995

525

36

24,4

0

I

Fijación de tope de choque

2645

-527

162,8

hexagonal

0

J

Travesaño extremo trasero

3386,5

-145

218,5

14

0

K

Fijación trasera del motor

-159

492

500

M10

K

Fijación delantera del motor

-299

492

500

M10

0

L

Fijación delantera caja de
velocidades

-258,3

-411,5

359

M12

L

Fijación trasera caja de
velocidades

-124,8

-411,5

359

M12

0

M

Punto de referencia travesaño del
tren trasero

2397

-450

227

15

0

N

Fijación media en pie delantero

482,5

-823,7

618,3

12

0

O

Fijación inferior en pie trasero

1792,3

-760

740

8,2

0
