MANDOS - SEÑALIZACIÓN

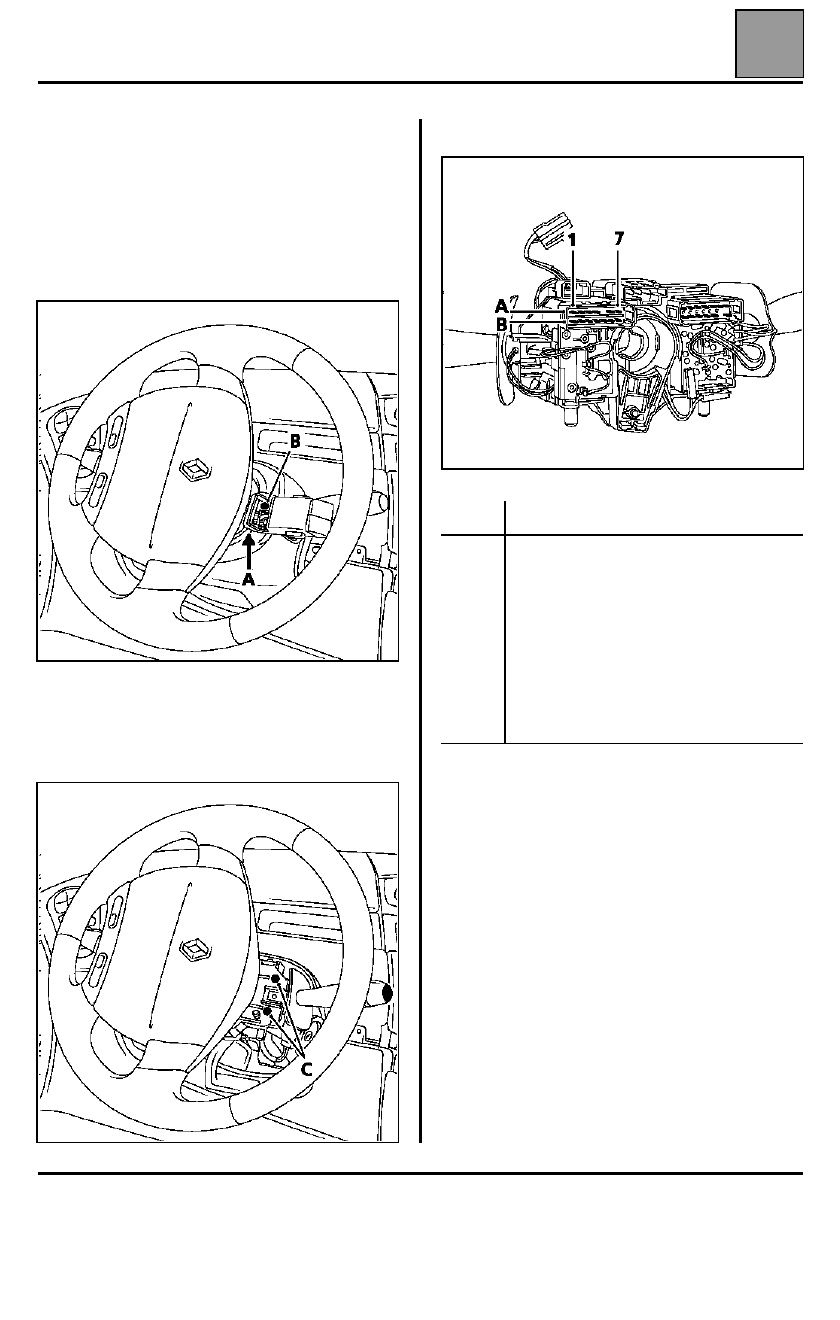

Manecilla de los limpias

84

84-1

184

MANDOS - SEÑALIZACIÓN

Manecilla de los limpias

EXTRACCIÓN

Desconectar la batería.

Extraer:
– el mando satélite de la radio levantando la tapa (A)

para acceder al tornillo (B).

– la semi-coquilla inferior (Torx P),
– la semi-coquilla superior.

Desconectar el conector de la manecilla del limpia.

Quitar los dos tornillos (C) y deslizar la manecilla hacia
la derecha para liberarla.

CONEXIÓN

Vía

Designación

A1
A2
A3
A4
A6
A7
B1
B2
B4
B5
B7

Limpiaparabrisas cadenciado
Velocidad rápida limpiaparabrisas
Velocidad lenta limpiaparabrisas
+alimentación bomba limpiaparabrisas
No conectada
Masa
+alimentación bomba limpialuneta
Limpialuneta
+ alimentación limpialuneta
Masa
Desfile ayuda a la conducción

MANDOS - SEÑALIZACIÓN

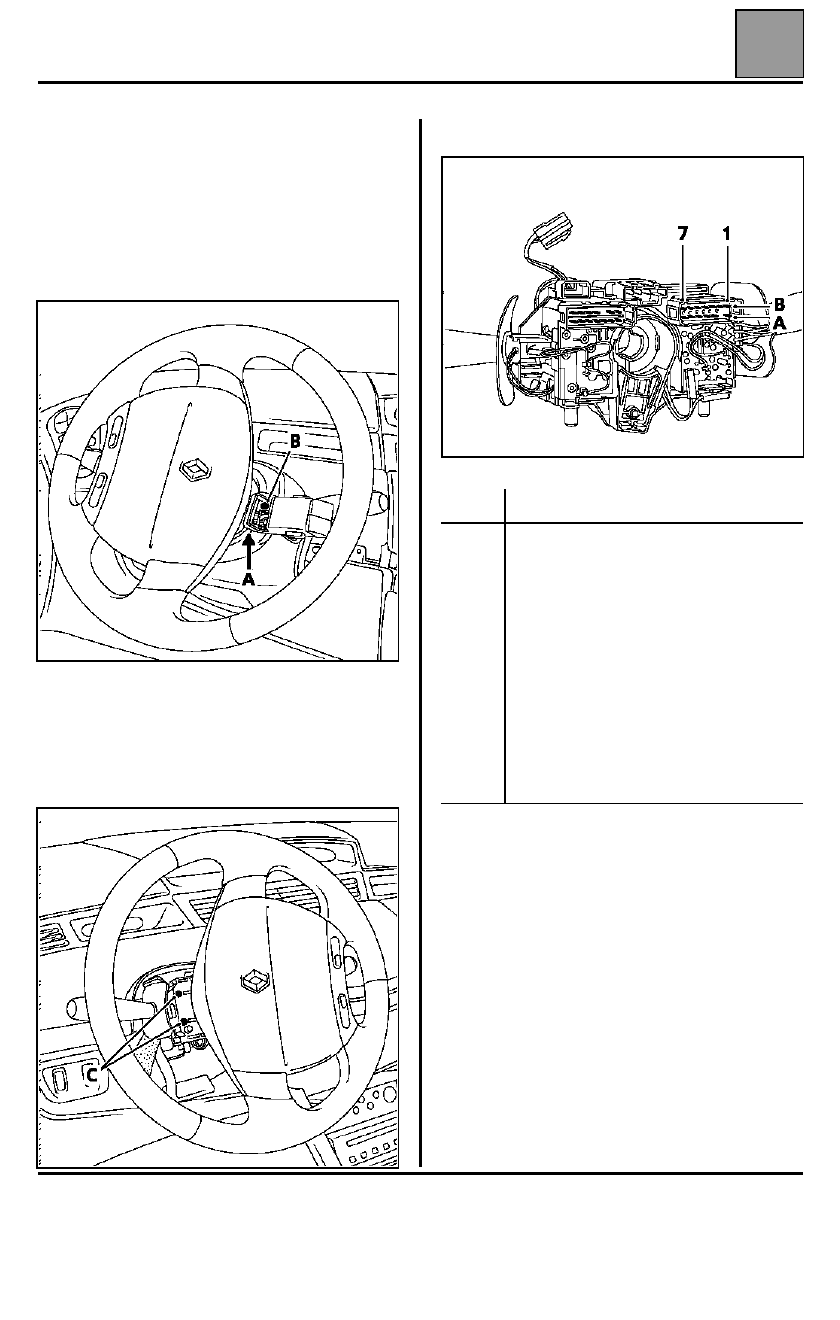

Manecilla mando de luces

84

84-2

Manecilla mando de luces

EXTRACCIÓN

Desconectar la batería.

Extraer:
– el mando satélite de la radio levantando la tapa (A)

para acceder al tornillo (B),

– la semi-coquilla inferior (cuatro tornillos estrella),
– la semi-coquilla superior dos tornillos.

Desconectar el conector de la manecilla de las luces y
de los dos terminales de la bocina sonora (bajo la
manecilla).

Quitar los dos tornillos (C) y deslizar la manecilla hacia
la izquierda para liberarla.

CONEXIÓN

Vía

Designación

A1
A2
A3
A4
A5
A6
A7
B1
B2
B3



B4
B5
B5
B7

Mando luces delanteras de niebla
No conectada
Mando luces traseras de niebla
Mando bocina sonora
Mando intermitentes derechos
Masa intermitentes
Mando intermitentes izquierdos Mando
luces de posición
+Alimentación luces delanteras de niebla
+Alimentación luces de cruce y niebla
trasera
Mando luces de cruce
No conectada
+Alimentación luces de carretera y bocina
Mando luces de carretera

MANDOS - SEÑALIZACIÓN

Contactor giratorio bajo el volante

84

84-3

Contactor giratorio bajo el volante

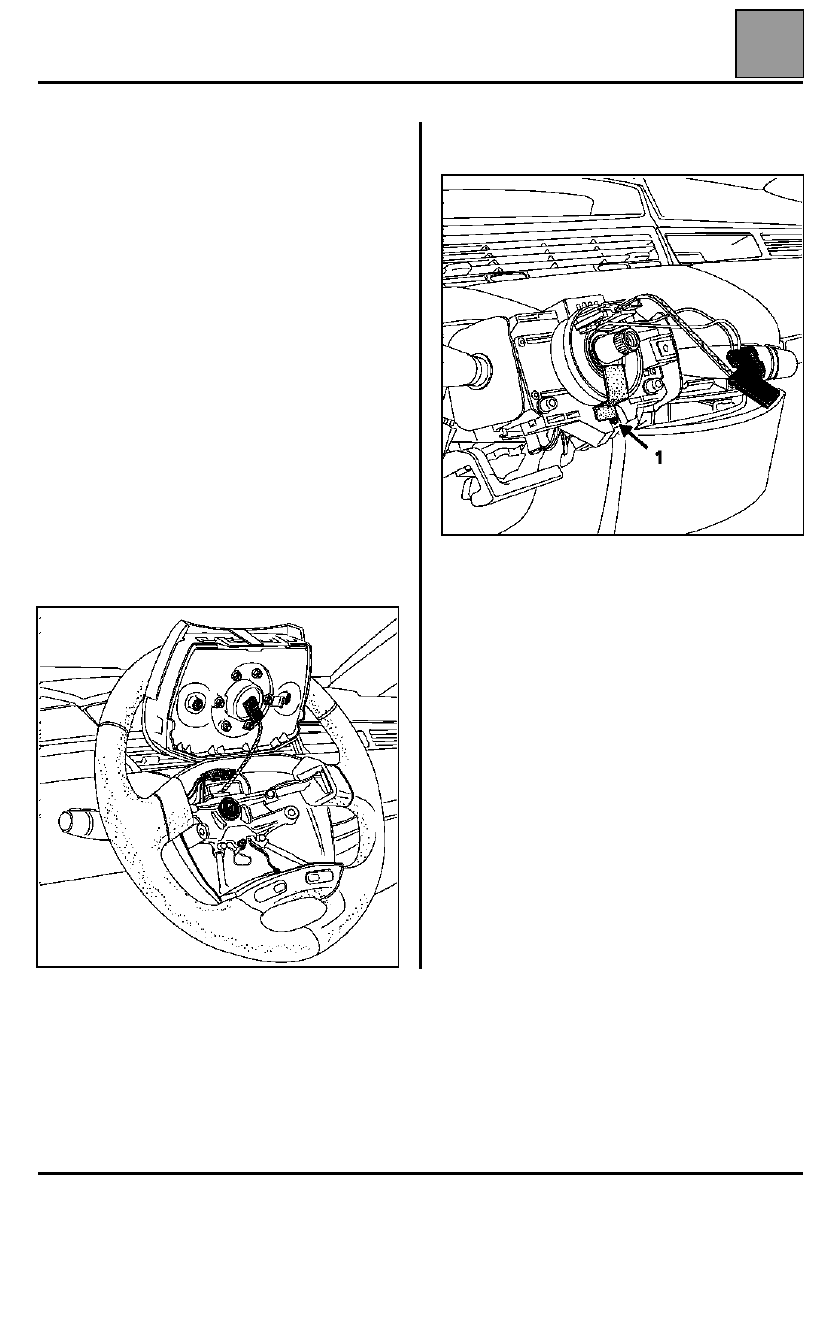

EXTRACCIÓN - REPOSICIÓN

ATENCIÓN: para la extracción del volante, es
necesario desactivar el sistema airbag / pretensores
(consultar el capítulo 88).

Desconectar la batería.
Poner las ruedas rectas..
Extraer:
– el volante,
– las dos semi-coquillas,
– el satélite de la radio, siguiendo el método descrito

en el capítulo 84).

Desconectar:
– el conector de la manecilla de luces,
– el conector de la manecilla de los limpias,
– el conector del contactor giratorio.

Antes de efectuar la extracción del conjunto, es
imperativo marcar la posición del contactor giratorio.
– asegurándose de que las ruedas están rectas al

desmontarlo con el fin de posicionar la longitud de la
cinta en el centro,

– inmovilizando rotor del contactor giratorio con un

cinta adhesiva.

Aflojar el tornillo (1) y después golpear con un golpe
seco sobre el destornillador para desbloquear el cono.

Retirar el soporte con las manecillas y separar los
elementos (en caso de sustituir el soporte).

Particularidades de la reposición

Par de apriete volante: 4,5 daN.m.

Par de apriete airbag: 0,6 daN.m.

En caso de sustitución, la pieza nueva será
suministrada centrada, sujeta por una etiqueta
adhesiva que se despegará con la primera vuelta del
volante.

Introducir el soporte provisto de sus elementos a
fondo en la columna de dirección.

Efectuar el resto del montaje y no bloquear el tornillo
(1) hasta no haber montado las dos semicoquillas, con
el fin de poder posicionar las manecillas alineadas con
el cuadro de instrumentos y el tablero de bordo.

MANDOS - SEÑALIZACIÓN

Contactor giratorio bajo el volante

84

84-4

Esta operación se ve facilitada por un corte que da
acceso al tornillo (1) sin la semi-coquilla inferior.

NOTA: Durante la reposición del volante airbag,
respetar las consignas precisadas en el párrafo
"Particularidades de la reposición del volante
airbag" del capítulo 88.

Entre otras cosas:
– asegurarse que las ruedas siguen rectas,
– verificar que el contactor giratorio sigue inmovilizado

antes de su montaje.

Si éste no fuera el caso, seguir el método de centrado
descrito en el capítulo 88 "Airbag del conductor".

Con el conmutador rotativo colocado, es imperativo
retirar el adhesivo del casquillo giratorio.

Sustituir el tornillo del volante después de cada
desmontaje (tornillo previamente encolado).

IMPORTANTE:

Cuando todo está montado:
– verificar mediante el útil de diagnóstico que no está

presente ningún fallo en el sistema.

– Si todo es correcto desbloquear el calculador.
