INSTRUMENTOS DEL CUADRO
Ayuda a la navegación "CARMINAT" (Antena GPS)
83
83-22
Ayuda a la navegación "CARMINAT" (Antena GPS)
LA ANTENA GPS GSM
Se encarga de la recepción de los satélites a fin de
permitir al calculador electrónico de navegación (lector
CD ROM) localizar el vehículo.
Cuando la unión GPS (satélites) es buena, se
visualizan tres trazos de color verde en la pantalla, en
la viñeta que representa la tierra.
Cuando la unión satélite es mala (paso por un túnel,
una calle pequeña entre grandes edificios, etc...) se
visualizan tres trazos de color rojo en la pantalla, en la
viñeta que representa la tierra.
OBSERVACIÓN: tras una desconexión de la batería
o una sustitución del calculador electrónico de
navegación, es necesario que el vehículo se
relocalice.
Colocar el vehículo en el exterior, en un lugar
despejado con el contacto puesto y esperar unos
minutos. Cuando la unión GPS (satélites) es buena,
se visualizan tres trazos de color verde en la pantalla,
en la viñeta que representa la tierra.
ATENCIÓN: el cable de la antena GPS es muy frágil,
no doblarlo ni pinzarlo.
EXTRACCIÓN
Antena GPS:
– bloquear el calculador del airbag mediante un útil de
diagnóstico,
– desconectar la batería,
– extraer el guarnecido del techo (consultar el
capítulo 57),
– extraer el asiento del conductor,
– extraer la consola central,
– retirar el insonorizante en el túnel de la consola
central,
– cortar la moqueta en el centro del túnel de la consola
central, por delante de la palanca de velocidades,
– sacar el cable de la antena y su racor atornillado bajo
la moqueta,
– desconectar el cable de la antena GPS a la altura del
racor atornillado,
– despegar la moqueta y el insonorizante lado del
conductor,

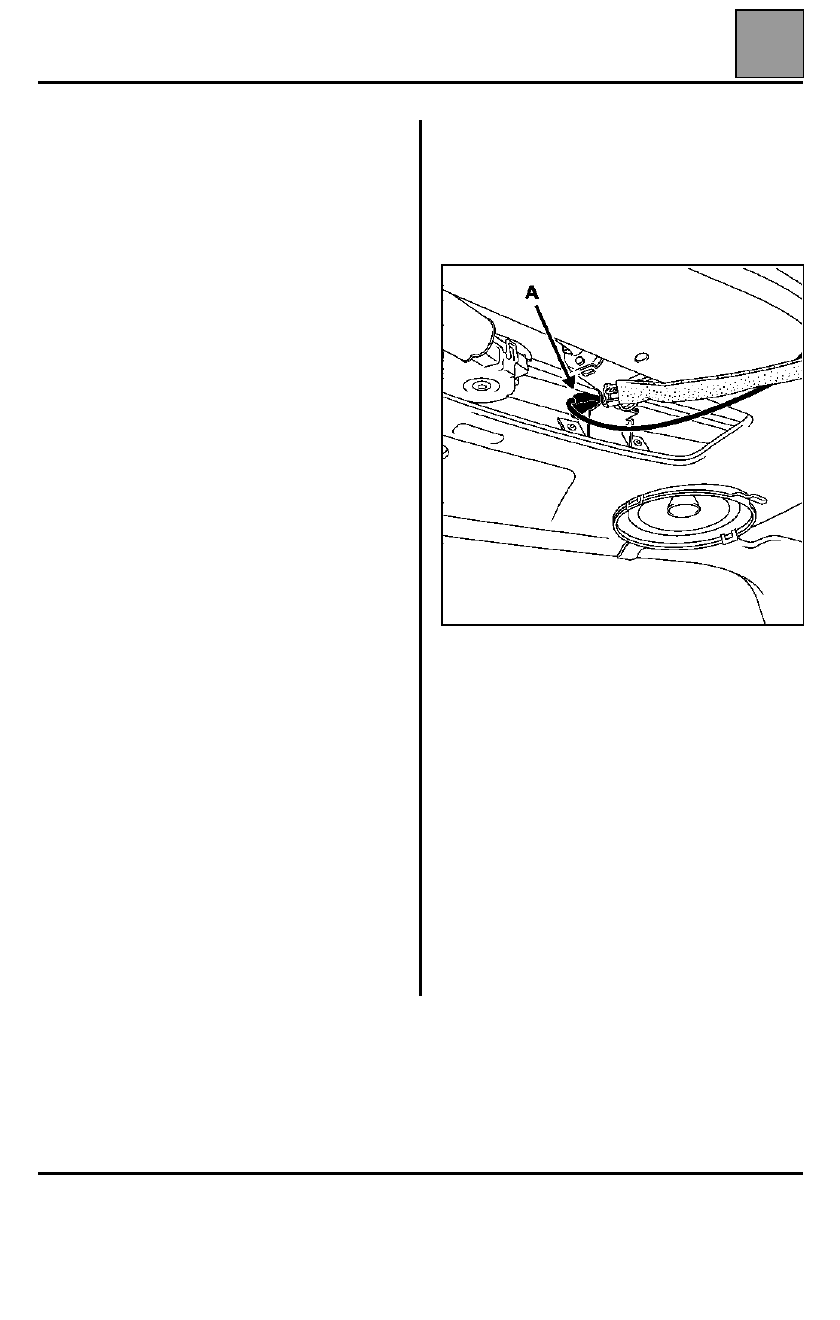

– extraer el captador de la antena GPS (A) de su
alojamiento haciéndolo deslizar hacia el centro del
techo,
– extraer la antena GPS del vehículo despegando el
cable de la antena a lo largo de su recorrido.
REPOSICIÓN
Colocar:
– La antena GPS, comenzando por deslizar el
captador en su alojamiento,
– el cable de la antena GPS, siguiendo rigurosamente
el paso de origen,
– el insonorizante, la moqueta, la junta de la puerta,
– el insonorizante de la consola central,
– la consola central,
– el asiento del conductor conectando el cableado
airbag / pretensores,
– conectar la batería,
– desbloquear el calculador del airbag mediante un útil
de diagnóstico y controlar la ausencia de fallo.
