MEZCLA CARBURADA

Colector de admisión

12

12-4

Colector de admisión

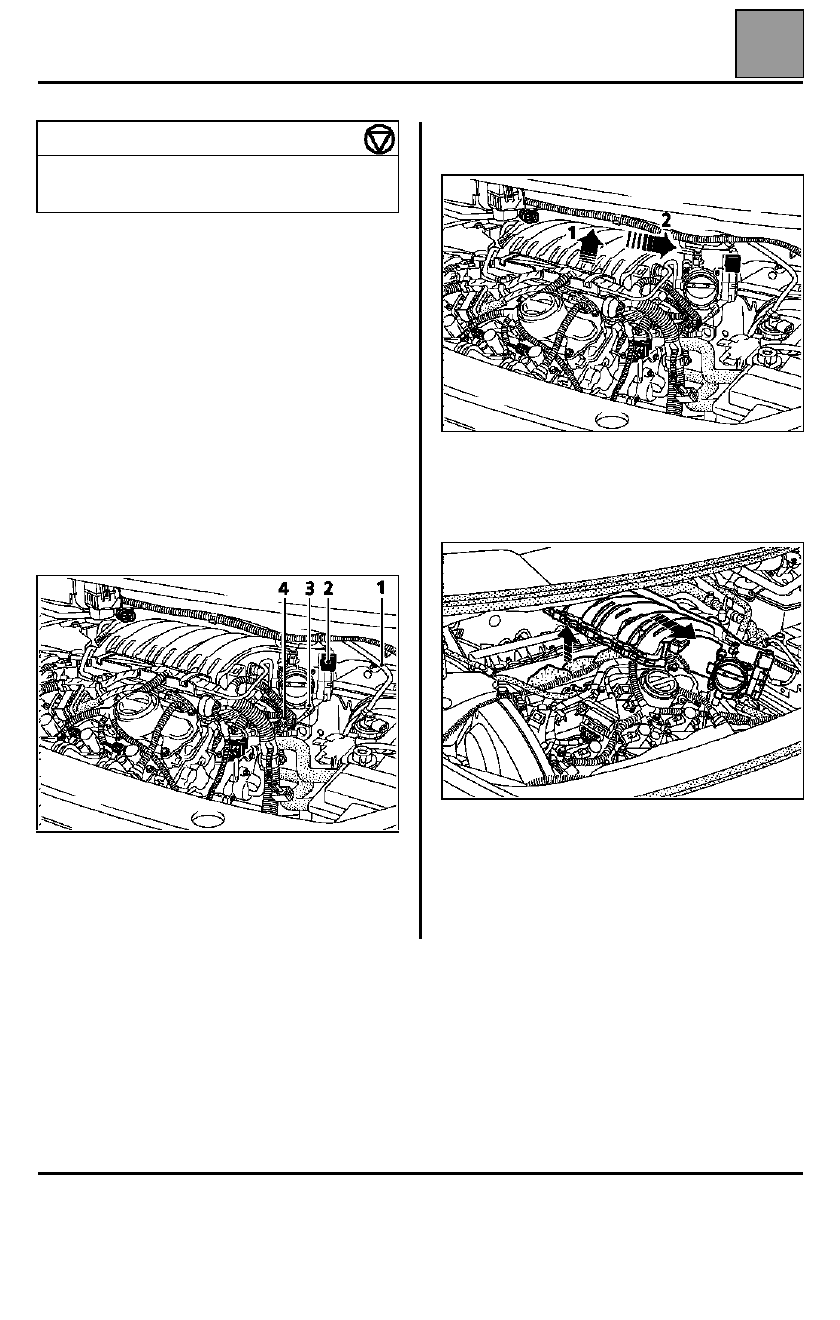

EXTRACCIÓN COLECTOR DE ADMISIÓN

Desconectar la batería.

Extraer:
– la tapa de estilo en el motor,
– la carcasa del filtro de aire con su manguito de unión

a la caja mariposa.

Desconectar:
– el tubo (1) de toma de depresión del amplificador de

frenado,

– el conector (2) de la mariposa motorizada,
– el tubo (3) de reaspiración de los vapores de

gasolina,

– el tubo (4) de reaspiración de los vapores de aceite.

Quitar los tornillos de fijación del colector de admisión.

Levantar ligeramente el del tubo de admisión y
empujarlo hacia la parte izquierda del vehículo.

Pivotar el colector de admisión empujándolo hacia la
izquierda para sacarlo entre el bocal de freno y el
motor. En el pivotamiento, desconectar una sonda de
temperatura en la parte trasera del colector.

Recuperar la junta de estanquidad del colector en el
repartidor.

Operar en el sentido inverso de la extracción. En el
montaje, asegurarse de la posición de la junta de
estanquidad, así como de volver a conectar la sonda
trasera del colector.

PARES DE APRIETE (en daN.m)

Tornillos de fijación del colector

  2

Fijación del repartidor

  2,5

MEZCLA CARBURADA

Colector de escape

12

12-5

Colector de escape

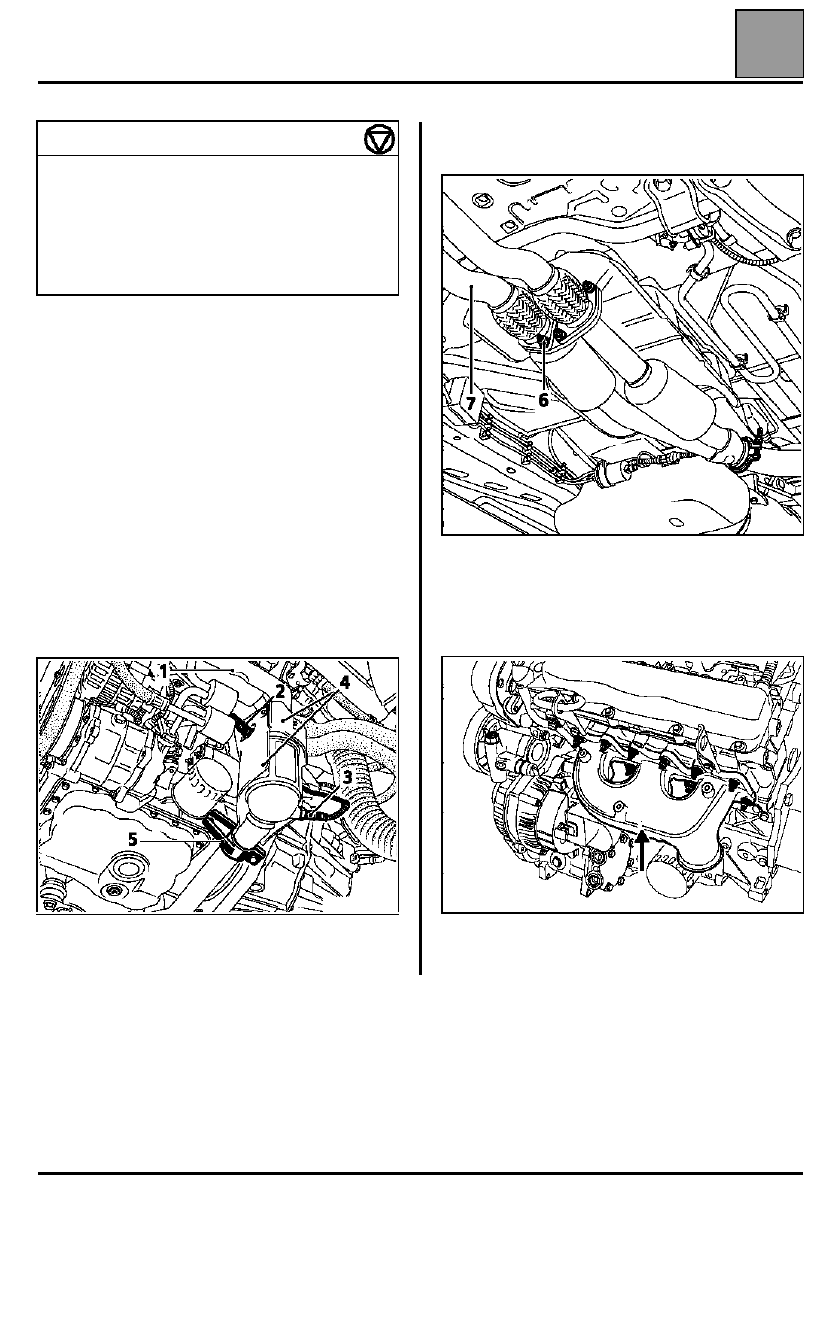

COLECTOR DE ESCAPE DELANTERO

Poner el vehículo en un elevador de dos columnas.

Desconectar:
– la batería,
– las sondas de oxígeno (2) y (3).

Extraer:
– las sondas de oxígeno (2) y (3),
– el cárter térmico superior del colector de escape

delantero (1),

– la patilla (5) del bloque motor,
– los cárteres térmicos (4),
– los 3 tornillos de fijación del precatalizador sobre el

colector de escape.

– los dos tornillos de fijación (6) de la bajada de escape

(7),

Extraer:
– la bajada de escape,
– el colector de escape.

En el montaje, cambiar imperativamente las juntas de
estanquidad.

PARES DE APRIETE (en daN.m)

Tornillos de fijación del precatalizador
sobre el colector

  2,1

Tornillos de fijación de la bajada sobre el
catalizador

  2,1

Tornillos de fijación de las sondas de
oxígeno

  5

MEZCLA CARBURADA

Colector de escape

12

12-6

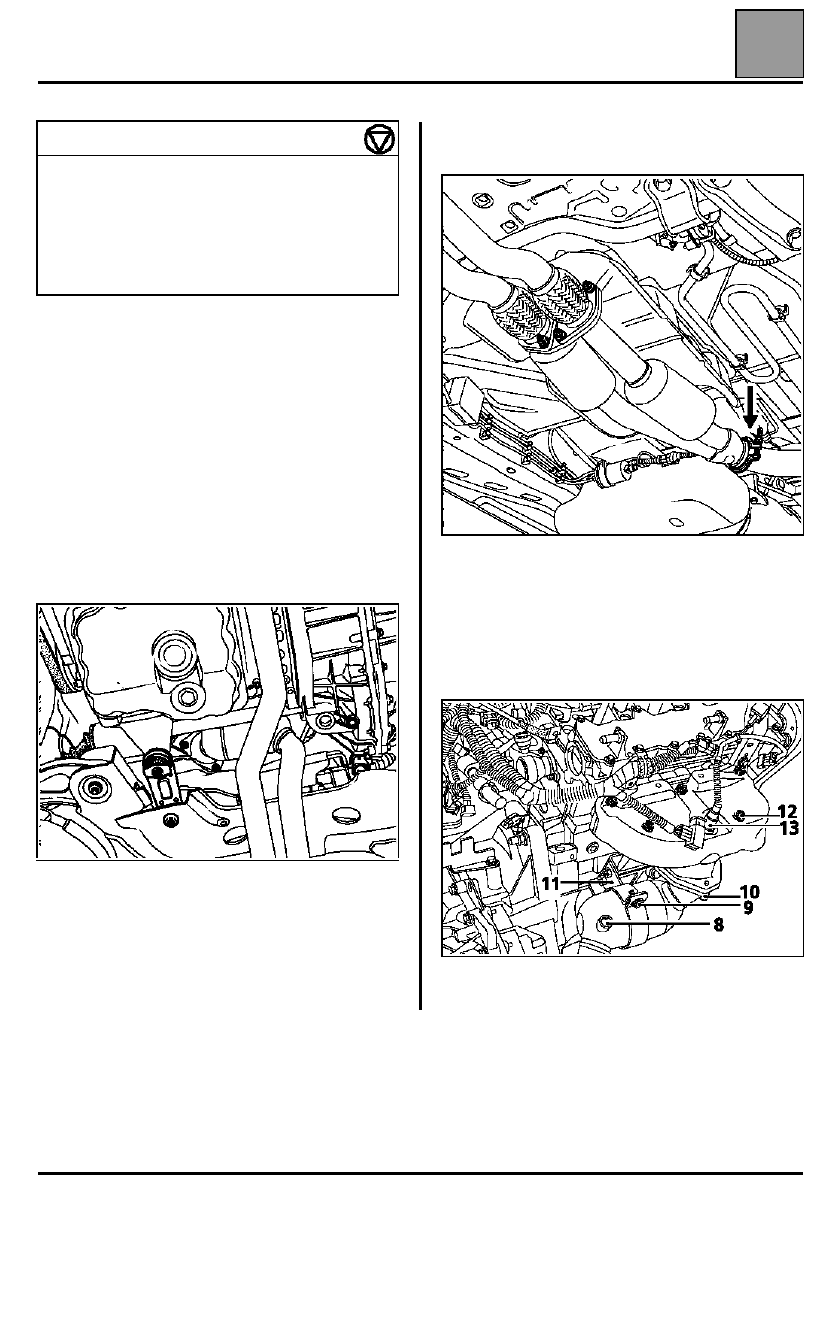

COLECTOR DE ESCAPE TRASERO

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar:
– la batería,
– las sondas de oxígeno (8) y (13).

Extraer:
– la bieleta de recuperación del par,

– la fijación trasera del conjunto de catalizadores

centrales sobre la línea de escape,

– la sonda de oxígeno (8),
– el tornillo (9),
– los tornillos (10) de fijación del precatalizador en el

colector,

– los cárteres térmicos (4),
– los tres tornillos de fijación del precatalizador sobre

el colector de escape.

Extraer la sonda (13) con el útil Mot. 1610, pasando
por debajo del vehículo (ver página 17-3).

PARES DE APRIETE (en daN.m)

Tornillos de fijación del precatalizador
sobre el colector

  2,1

Tornillos de fijación de la bajada sobre el
catalizador

  2,1

Tornillos de fijación de las sondas de
oxígeno

  5

MEZCLA CARBURADA

Colector de escape

12

12-7

Extraer:
– el cárter térmico del colector de escape quitando los

tornillos (12),

– el colector de escape.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

ATENCIÓN
El tornillo (9) debe ser apretado después del (11) y
del (10).

Cambiar imperativamente las juntas de
estanquidad.
