Renault Magnum engine. Manual - part 161

1 / 2

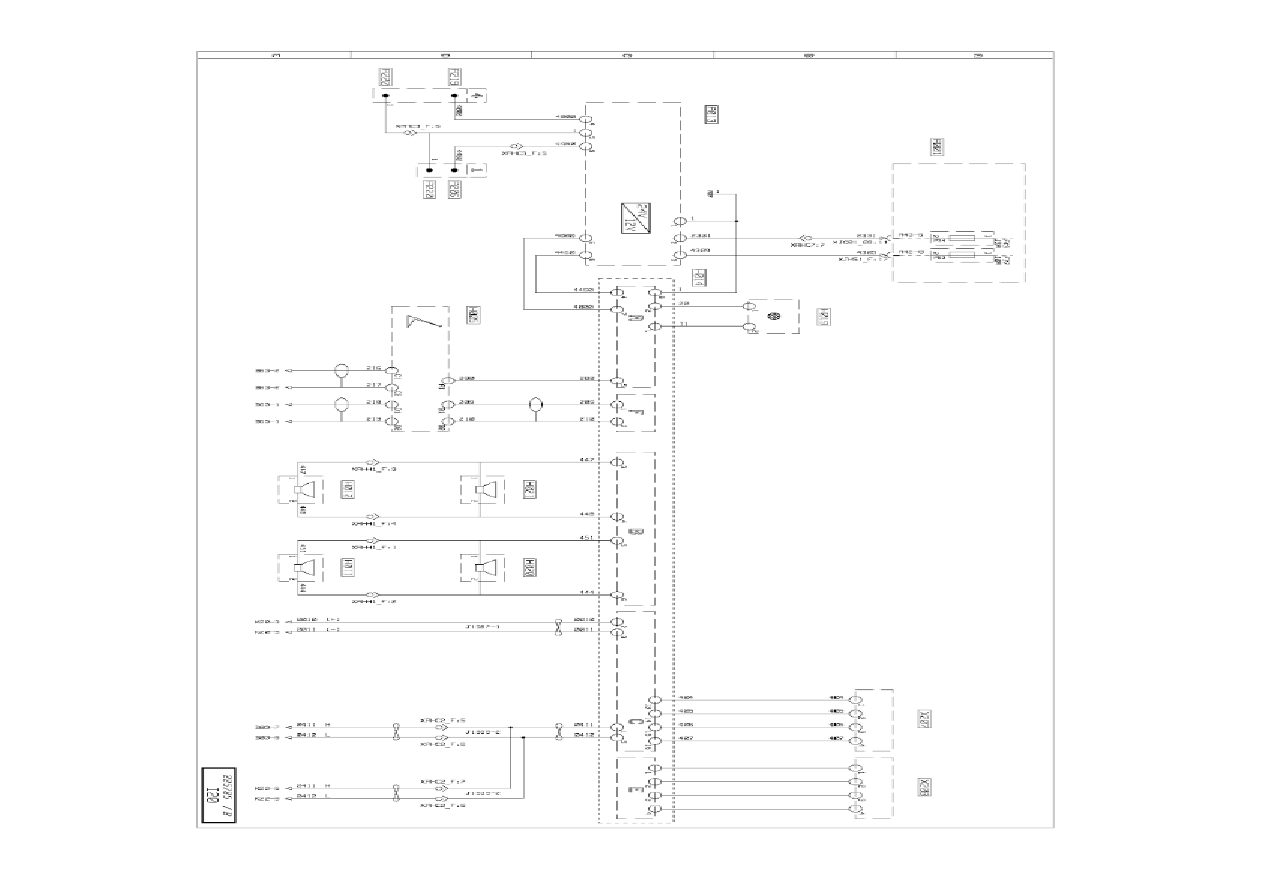

Radio

Key to appliances

Code

Function

Location

A001

Cab electrical distribution box

B2c

A013

Voltage converter (24V / 12V - 15A) for audio communication system

B2a

A206

Available power supply (CB +)

C2a

A219

Available power supply (radio-telephone +)

B2b

A220

Available power supply (radio-telephone -)

B2b

H005

GPS satellite antenna

C2a

H011

LH front loudspeaker

C2a

H012

RH front loudspeaker

A2a

H014

Radio set

C2a

H019

Microphone

C2a

H020

Sharp loudspeaker, LH side

C2a

H021

Sharp loudspeaker, RH side

A2a

X207

Audio auxiliary connector

C2a

X208

Audio USB connector

C2a

Radio

2 / 2

03/28/2016, 5:12:18 PM (CEST)

10A

20A

20A

3A

F108

F31

F76

F96

A001

A002

B167

C090

C269

G053

K002

M101

M203

N034

225785

B

I40

X1

X2

X3

X4

X6

10

10

11

11

12

13

14

14

15

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

3

3

3

3

4

5

5

6

7

7

8

9

AM

AM

AM

AN

AN

AN

0

1

M

M

1 / 2

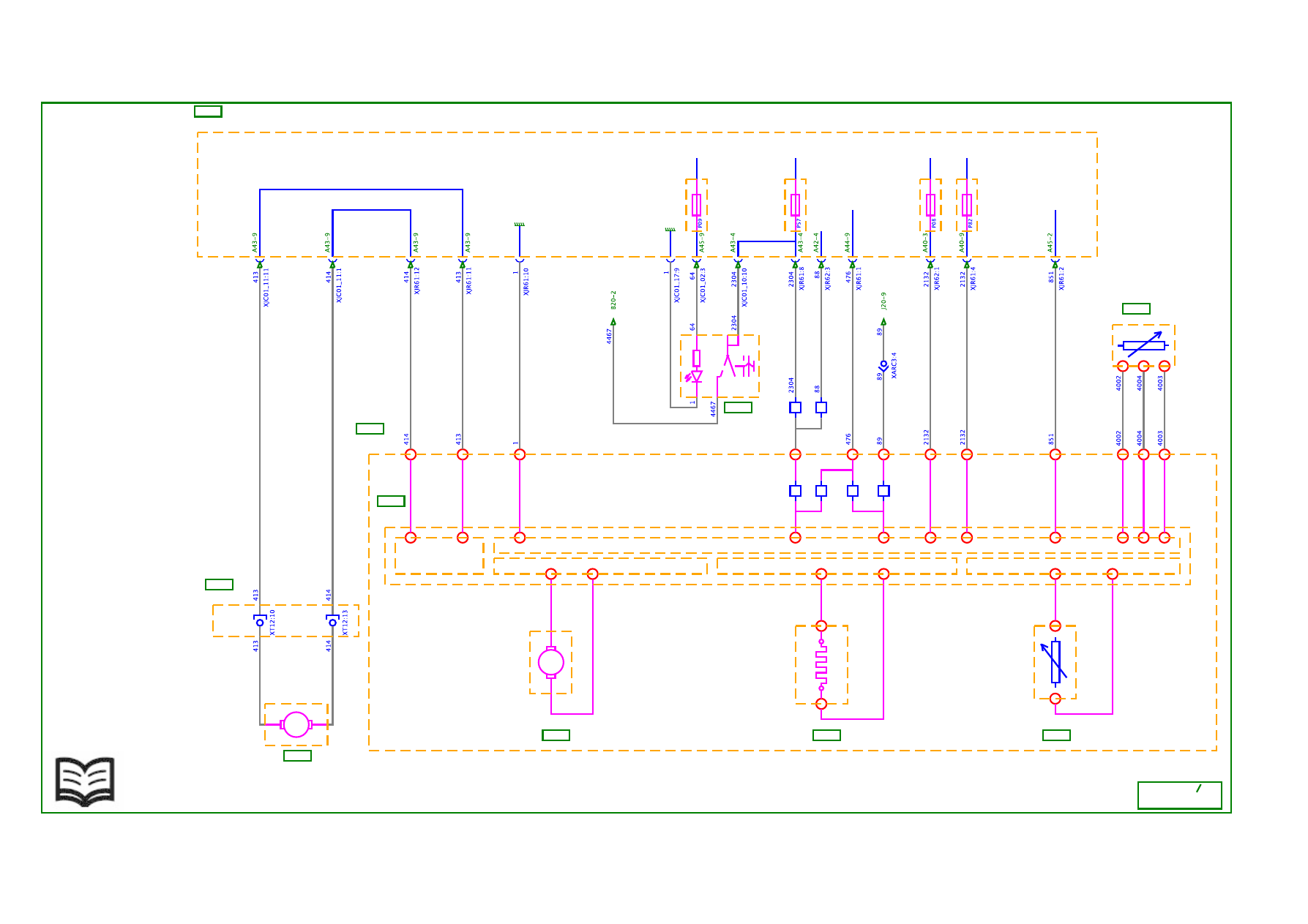

Independent (add-on) heating AT2000 ST

Key to appliances

Code

Function

Location

A001

Cab electrical distribution box

B2c

A002

Chassis-cab connection box

B2c

B167

Cab add-on heater control

C3a

C090

Add-on heater temperature sensor

B4b

C269

Temperature sensor on the autonomous heating system

B2b

G053

Air/air autonomous heating ECU

B2b

K002

Air/air add-on heater

B2b

M101

Add-on heater fan motor

B2b

M203

Add-on heater fuel pump motor

C4d

N034

Autonomous heating system heating element

B2b

AM: with ADR equipment

AN: without ADR equipment

Independent (add-on) heating AT2000 ST
