Renault Magnum engine. Manual - part 159

2 / 2

03/28/2016, 5:07:54 PM (CEST)

10A

15A

3A

F39

F96

R04

M080

M081

M082

M083

N008

N009

A001

B118

B119

S500

Z008

Z009

225785

B

I02

10

1

1

1

2

2

2

3

3

4

5

5

7

7

8

9

A

A

B

B

C

C

D

D

E

E

XAHD1:3

XAHD1:5

1

1

428

429

430

431

432

4

0

1

A

B

C

M

M

1 / 2

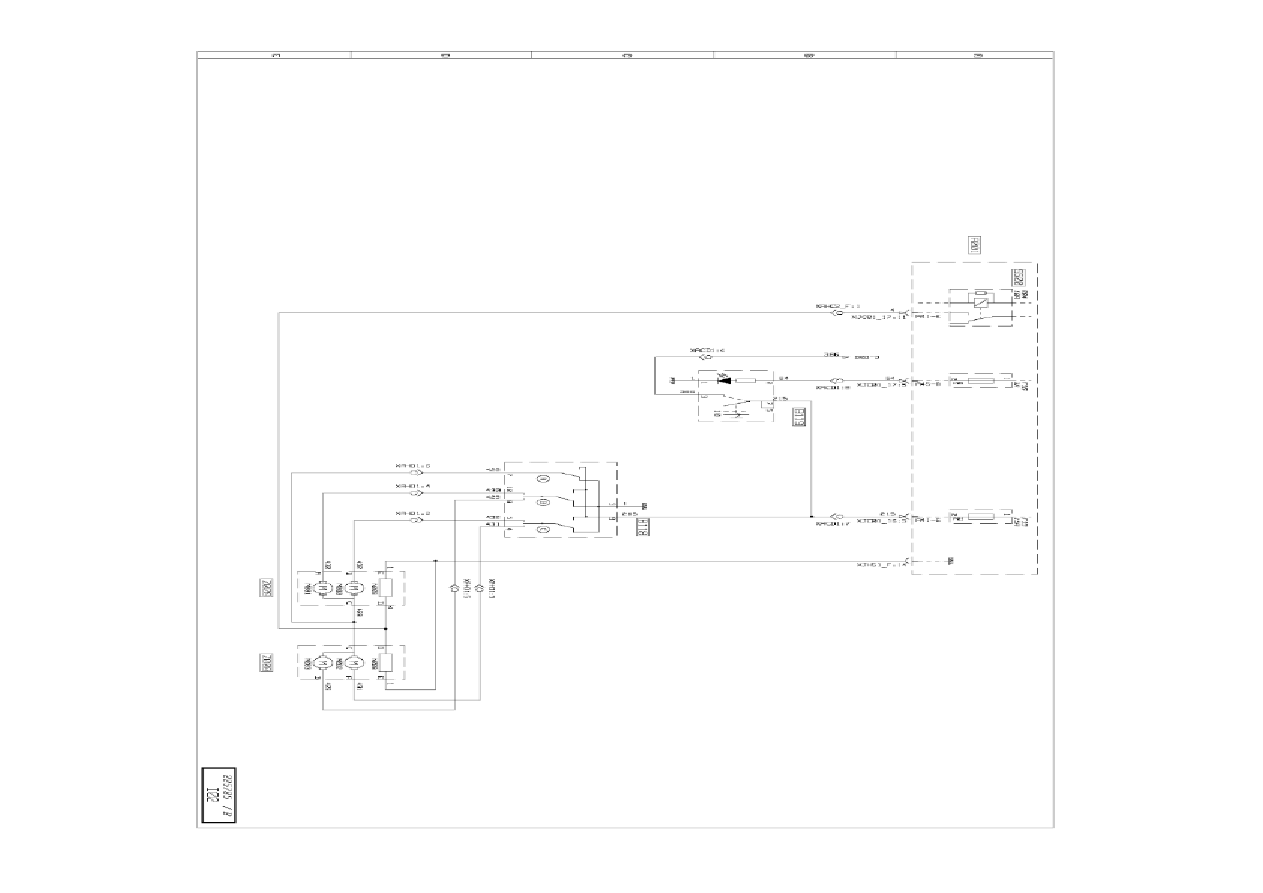

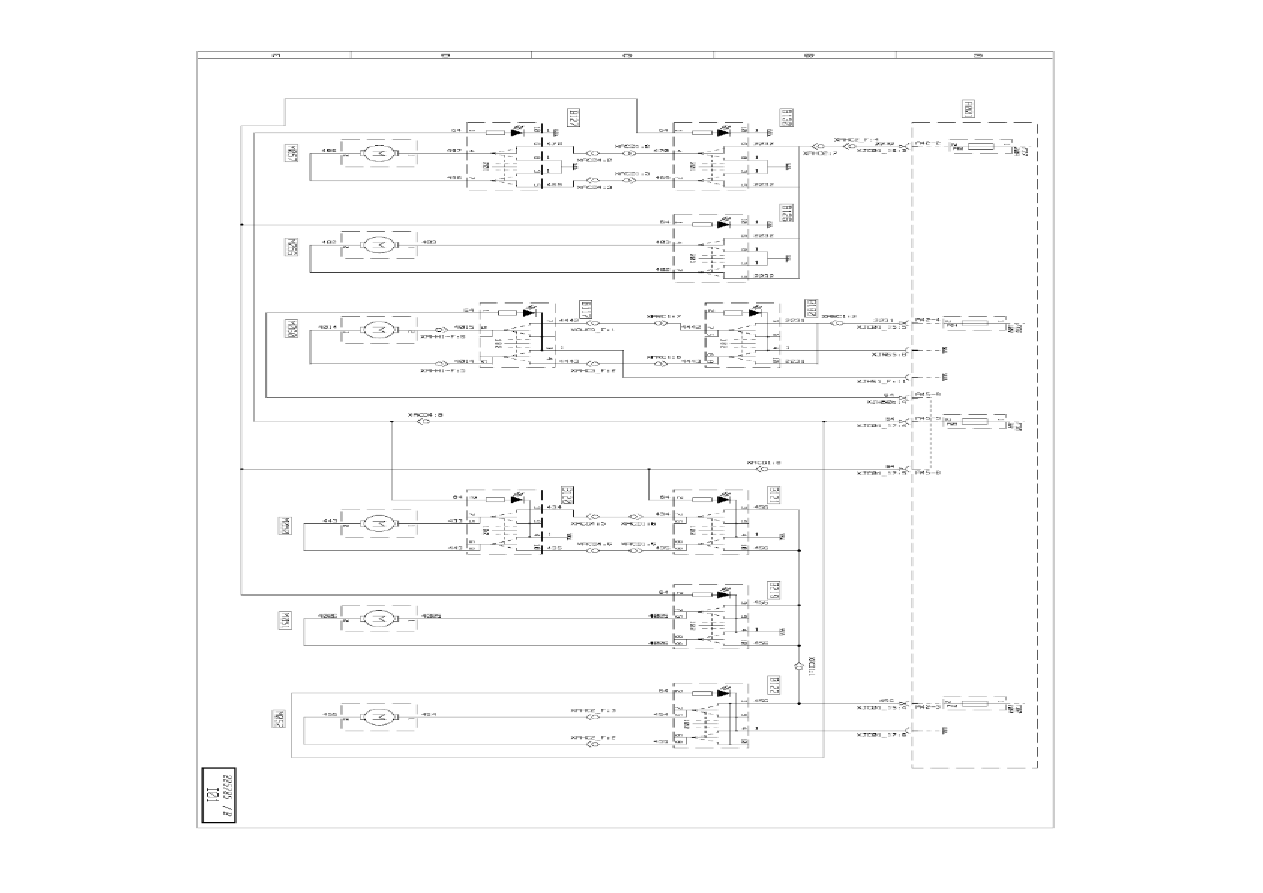

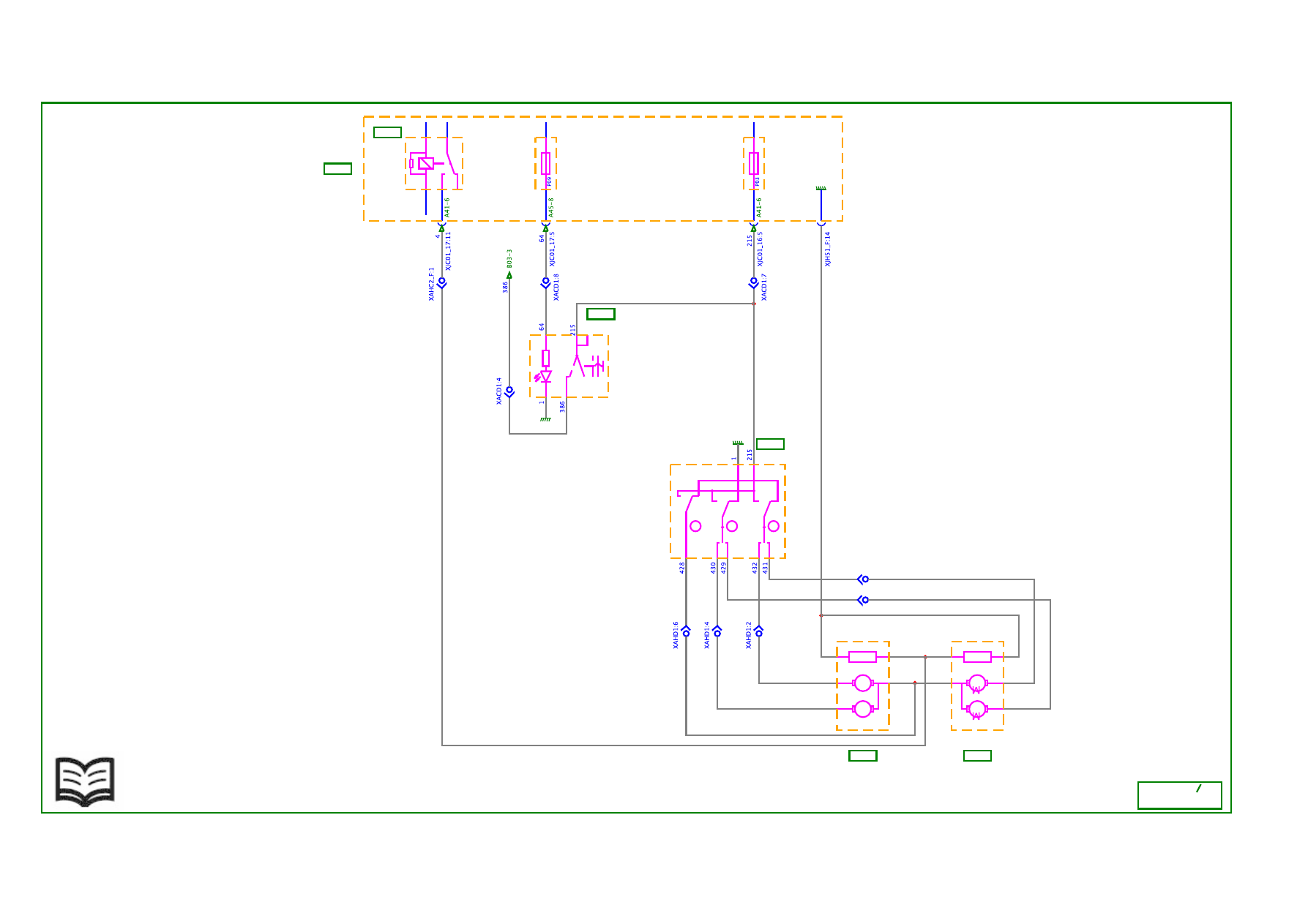

Swivelling defrosting rearview mirrors

Key to appliances

Code

Function

Location

A001

Cab electrical distribution box

B2c

B118

Swivelling rearview mirrors and alarm siren adjustment control

C2b

B119

Rearview mirrors and windscreen defrosting control

C2b

M080

RH rearview mirror horizontal swivelling motor

A2a

M081

RH rearview mirror vertical swivelling motor

A2a

M082

LH rearview mirror horizontal swivelling motor

C2a

M083

LH rearview mirror vertical swivelling motor

C2a

N008

LH defrosting rearview mirror resistor

C2a

N009

RH defrosting rearview mirror resistor

A2a

S500

Heated and swivelling rearview mirror power supply relay

B2c

Z008

Driver's swivelling defrosting rearview mirror

C2a

Z009

Passenger's swivelling defrosting rearview mirror

A2a

Swivelling defrosting rearview mirrors
