Renault Magnum engine. Manual - part 117

11 / 12

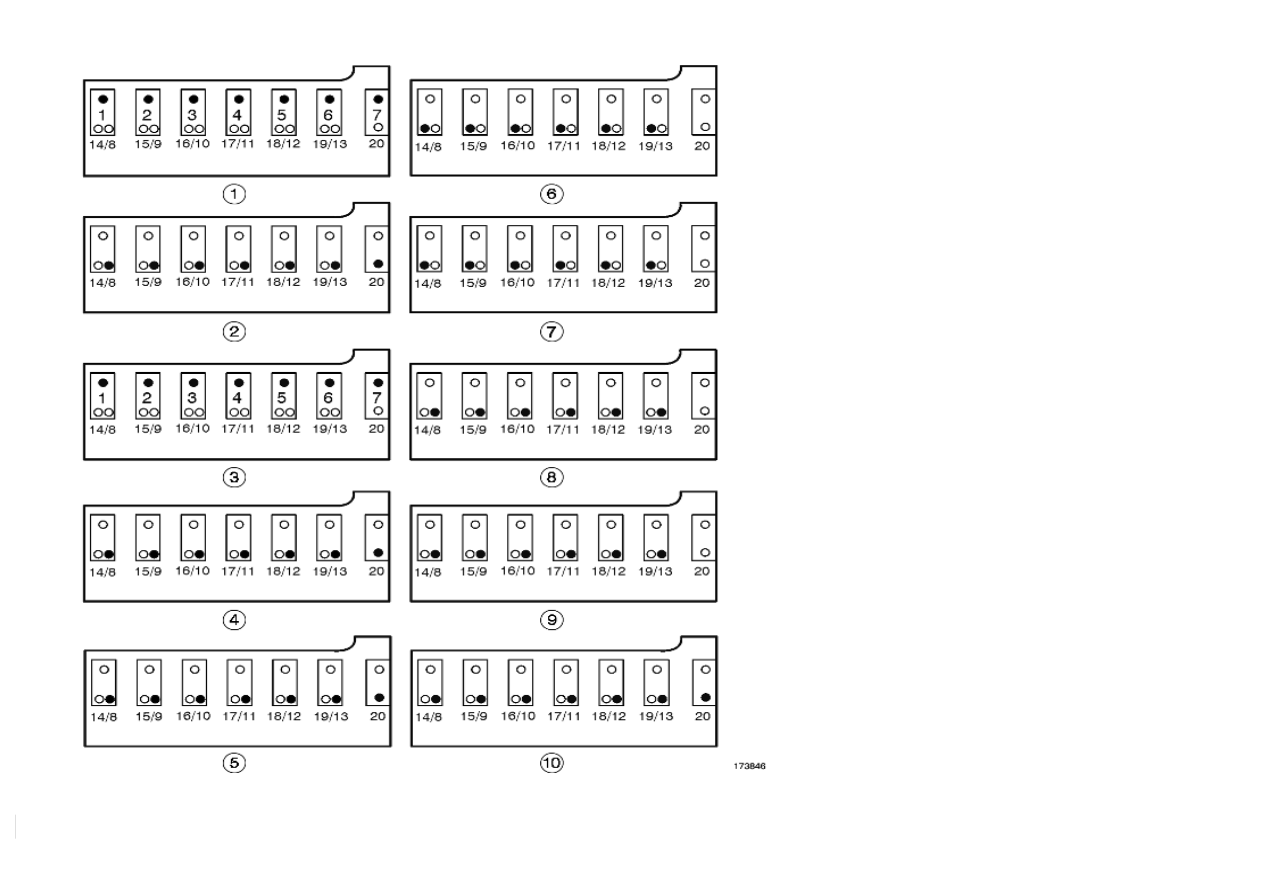

Camshaft

Stage

 1: bolts (1 › 7)

40±3 Nm

12 / 12

Stage

 2: bolts (8 › 13 - 20)

60±5 Nm

For the 2th stage, tighten bolts gradually in the following order: 11 - 10 - 12 - 9 - 13 - 8 - 20, so that the rocker shaft can be lowered without being

damaged.

Stage

 3: bolts (1 › 7)

90±5 °

Stage

 4: bolts (8 › 13 - 20)

Loosen the bolts

Rocker shaft

Stage

 5: bolts (8 › 13 - 20)

60±5 Nm

For the 5th stage, tighten bolts gradually in the following order: 11 - 10 - 12 - 9 - 13 - 8 - 20, so that the rocker shaft can be lowered without being

damaged.

Stage

 6: bolts (14 › 19)

40±3 Nm

Stage

 7: bolts (14 › 19)

120±5 °

Stage

 8: bolts (8 › 13)

Loosen the bolts

Stage

 9: bolts (8 › 13)

40±3 Nm

Stage

 10: bolts (8 › 13 - 20)

120±5 °

1 / 14

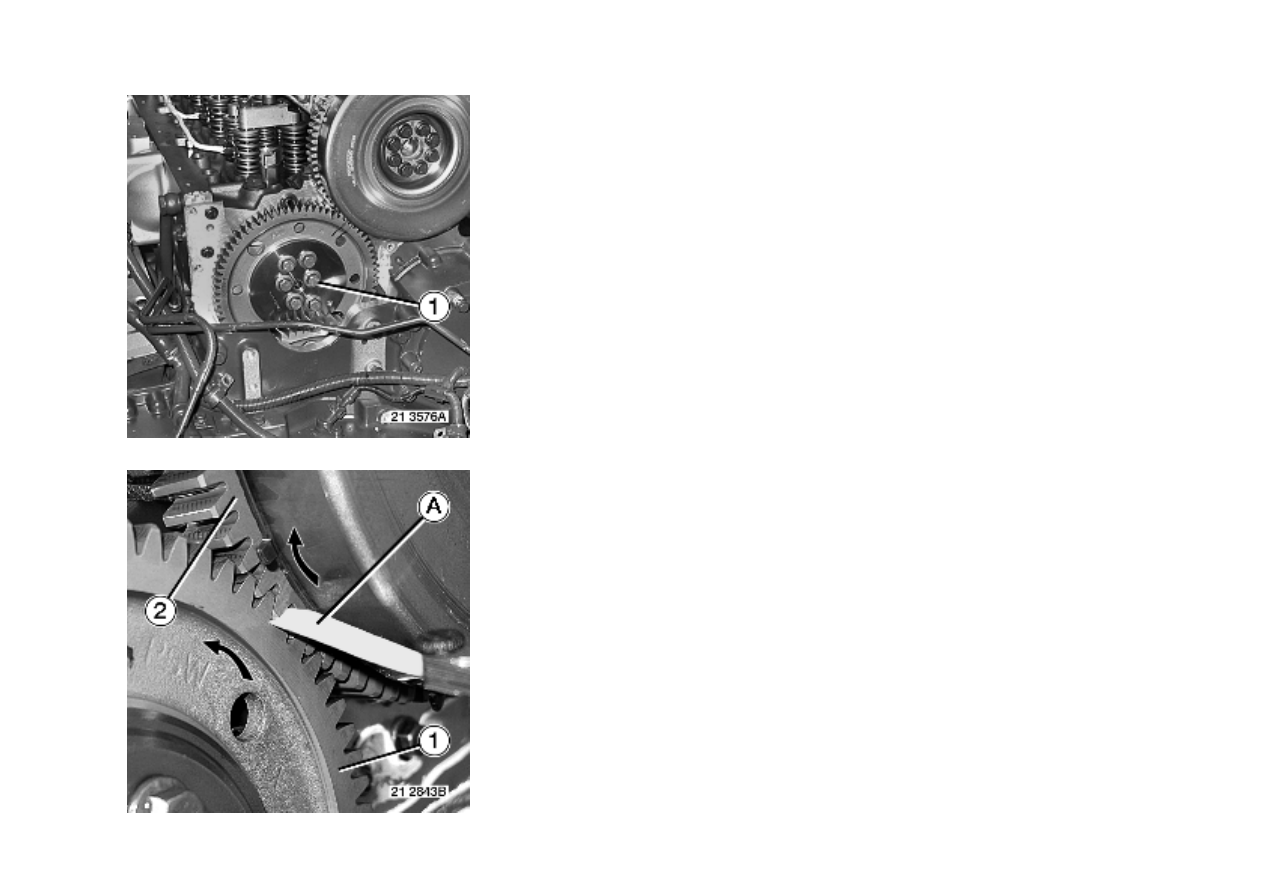

Camshaft, adjustment of tooth backlash

Loosen bolts

 (1).

Slide a feeler gauge

 (A) with a thickness of  0.1 mm between the teeth contact faces of pinions  (1 - 2).

2 / 14

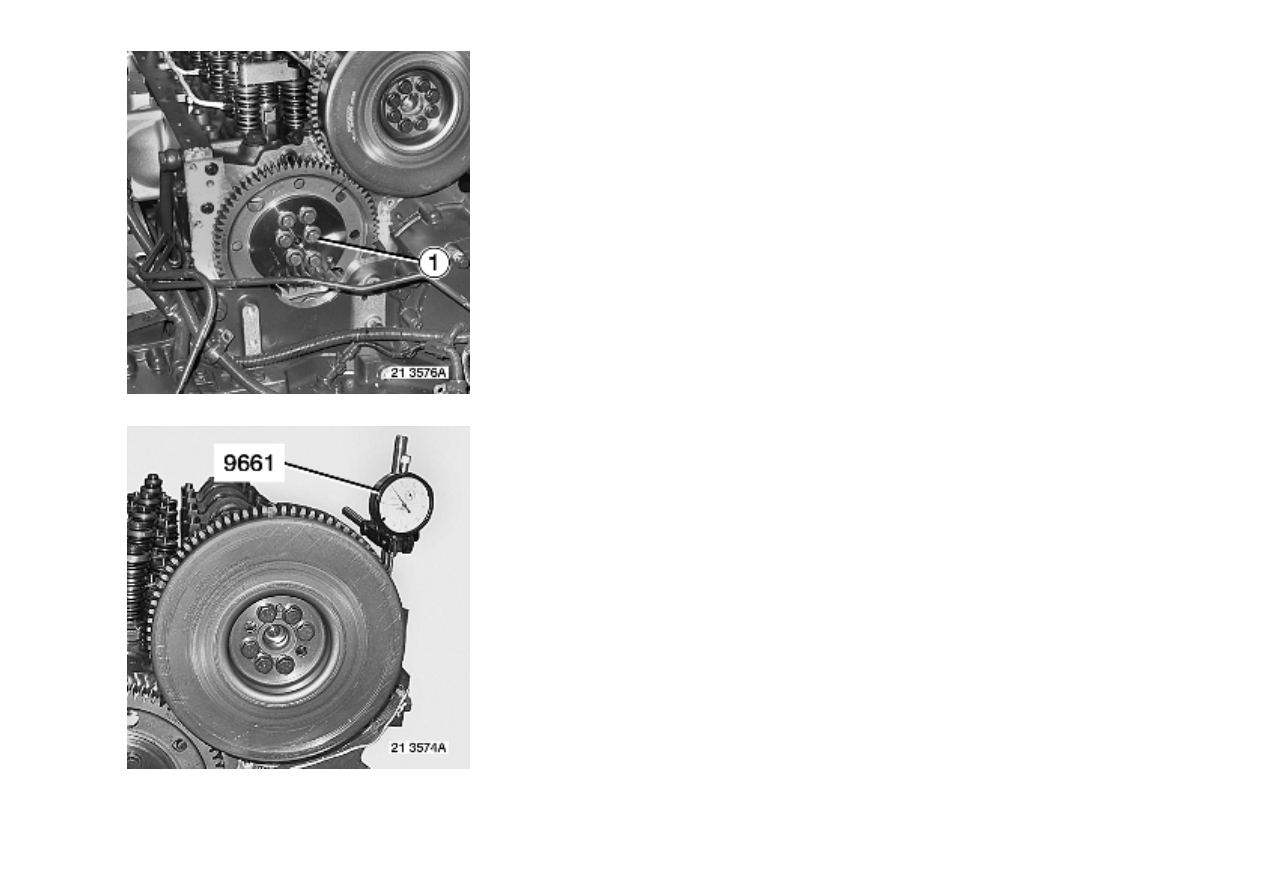

Tighten bolts

 (1) to a torque of 10 Nm.

Check the backlash.

Use tool 9661.

For values, see "Technical data" chapter.
