Renault Magnum engine. Manual - part 115

3 / 12

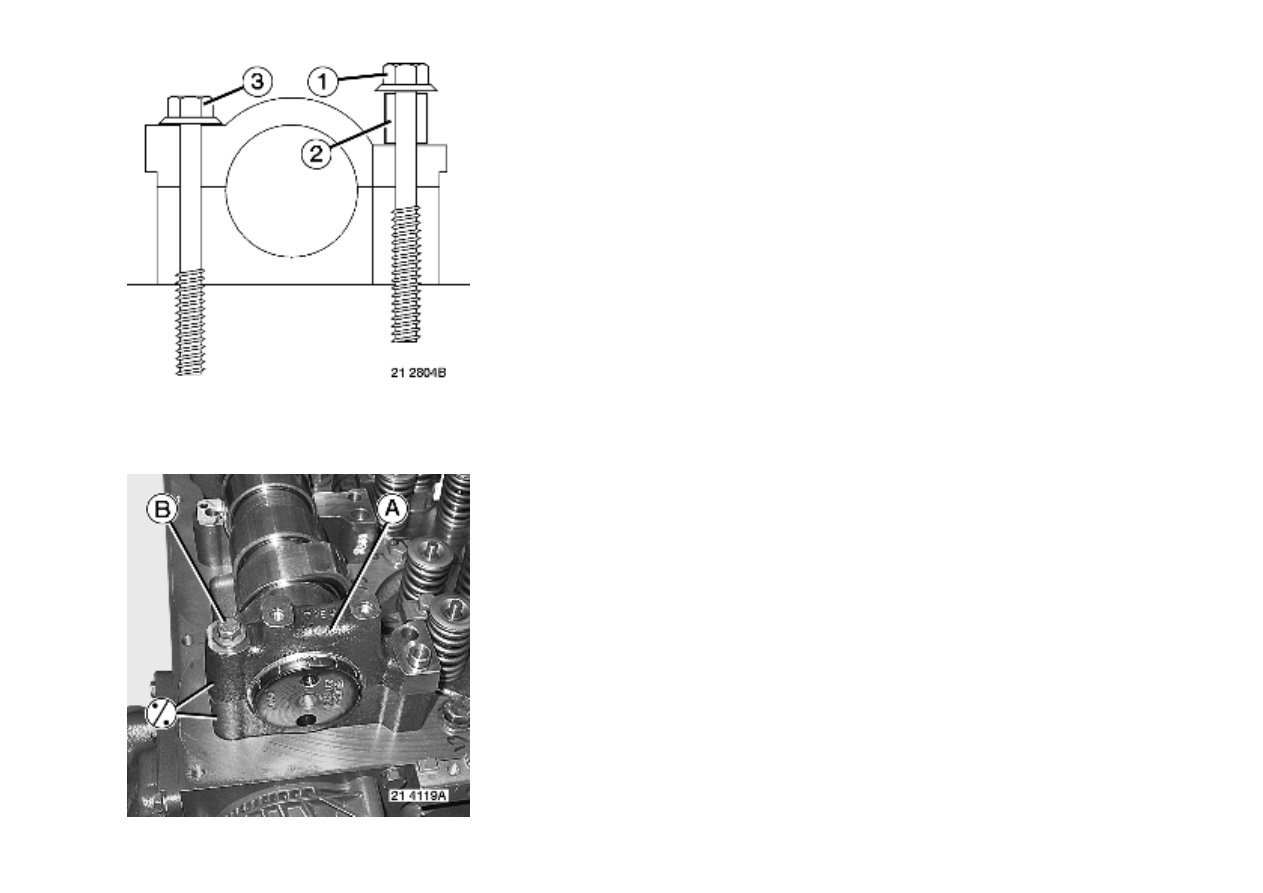

Temporarily fit a bolt

 (1) complete with spacer (2) to N° 7 bearing.

Fit bolt

 (3).

Tighten to a torque of

 25 Nm.

Fit half-bearing

 (A) (item N°  1).

4 / 12

Fit bolt

 (B).

Tighten to a torque of

 25 Nm.

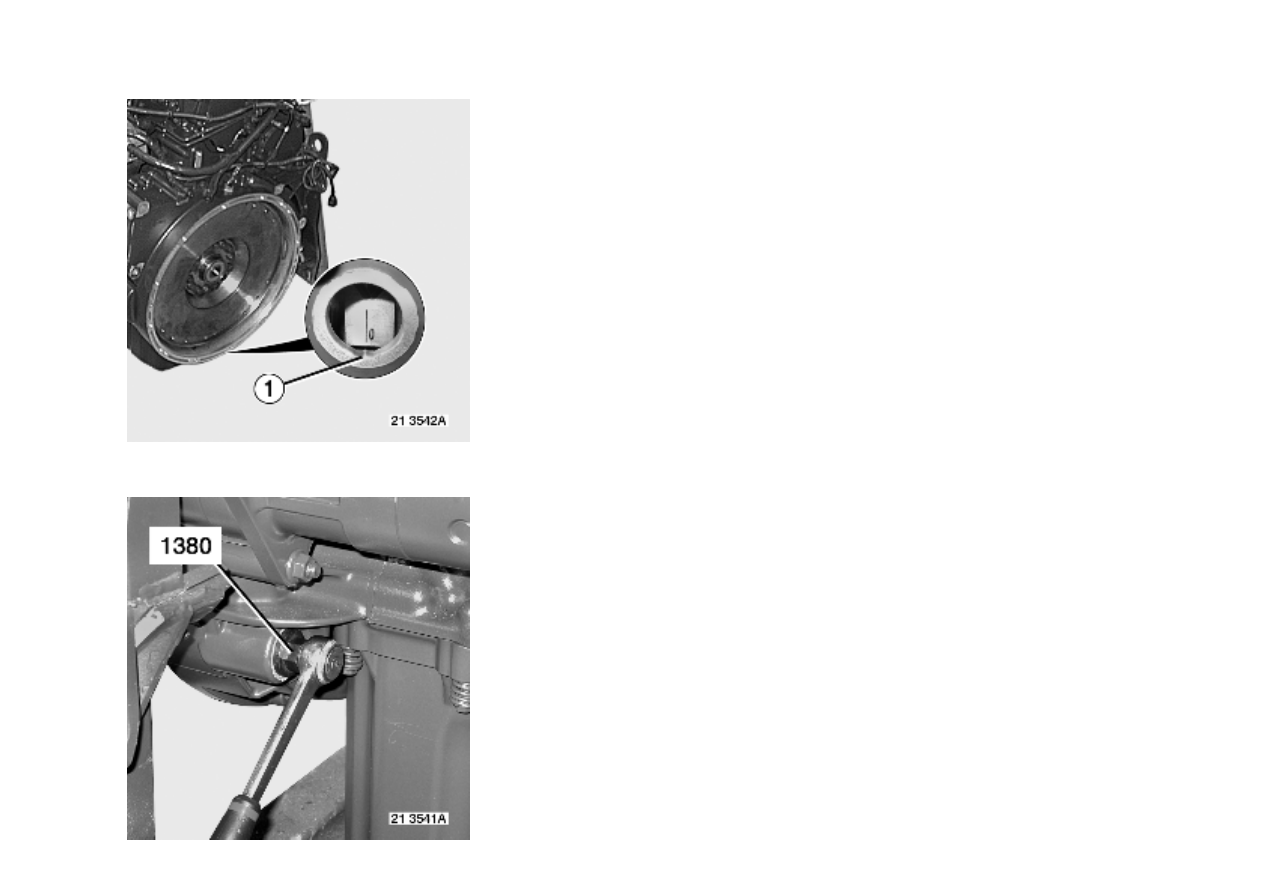

Position the crankshaft with N° 1 cylinder at TDC.

Check that the flywheel TDC mark is in line with pointer

 (1).

5 / 12

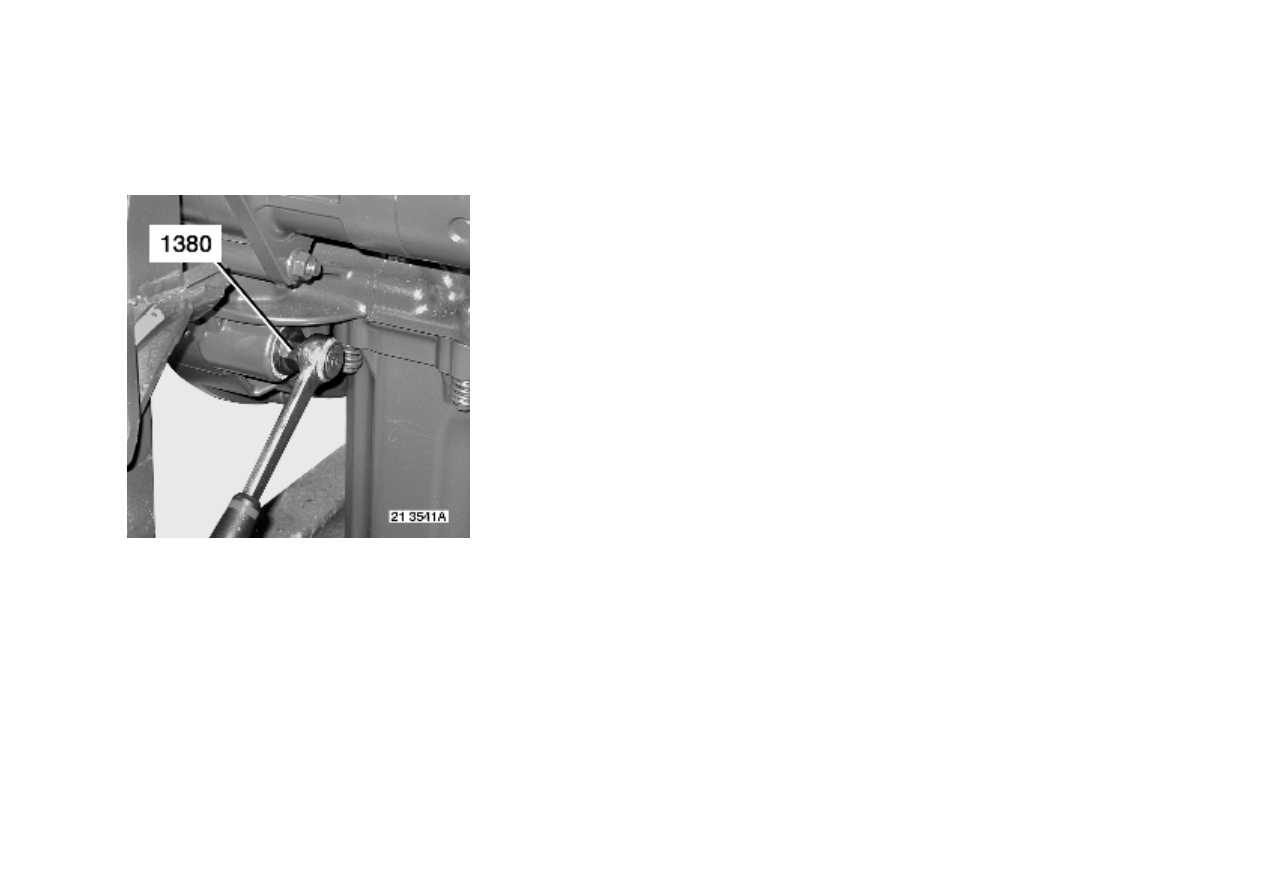

Use tool 1380.

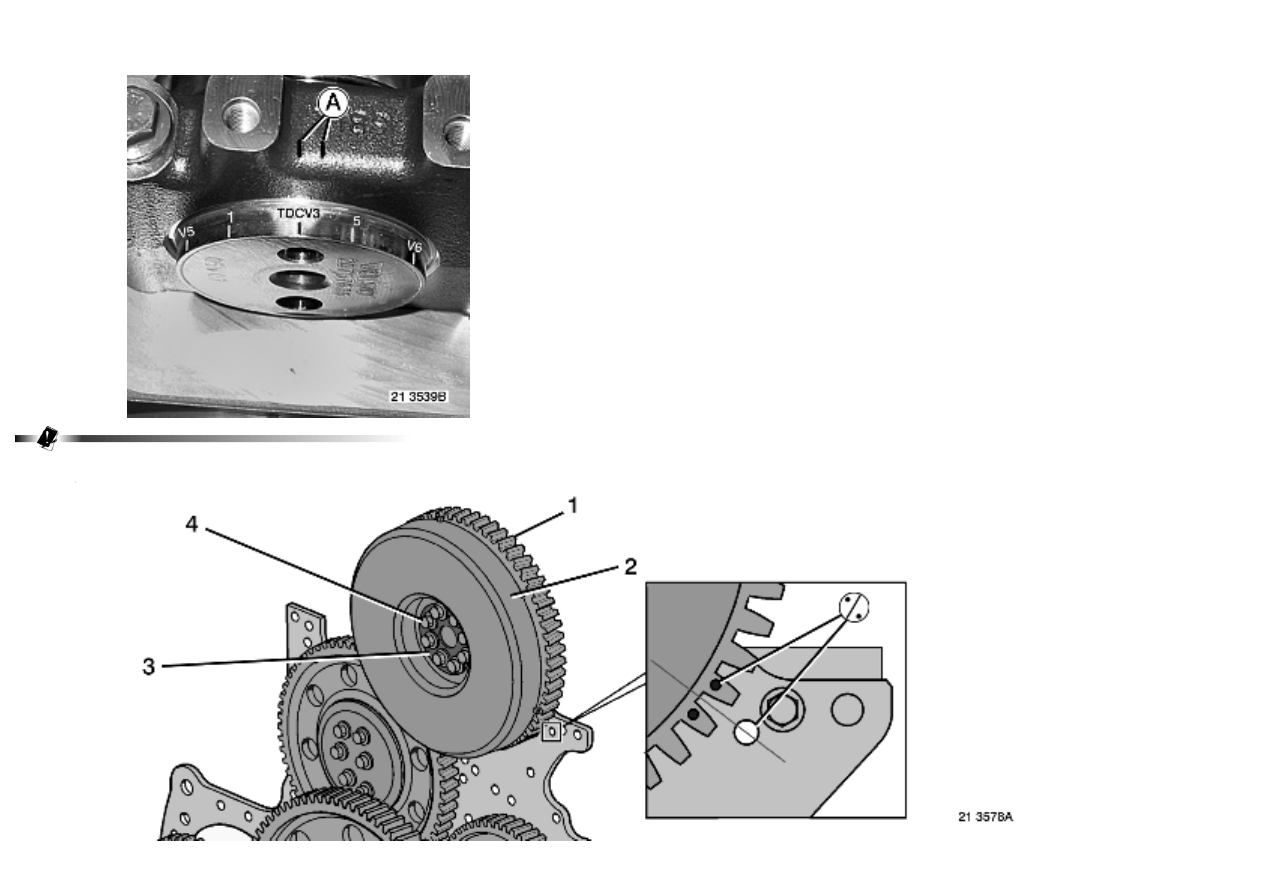

The camshaft top dead centre mark

 (TDC) must be positioned between the marks  (A) on the camshaft front bearing cap.

6 / 12

Fit pinion

 (1) ensuring the position of marks.

Fit vibration damper

 (2).

Fit washer

 (3).

Fit securing bolts

 (4).

Tighten to torque.

See pages .

If necessary.

Immobilize crankshaft.

Use tool 1380.
