Renault Magnum engine. Manual - part 96

4 / 12

Oil all moving parts.

Use engine oil.

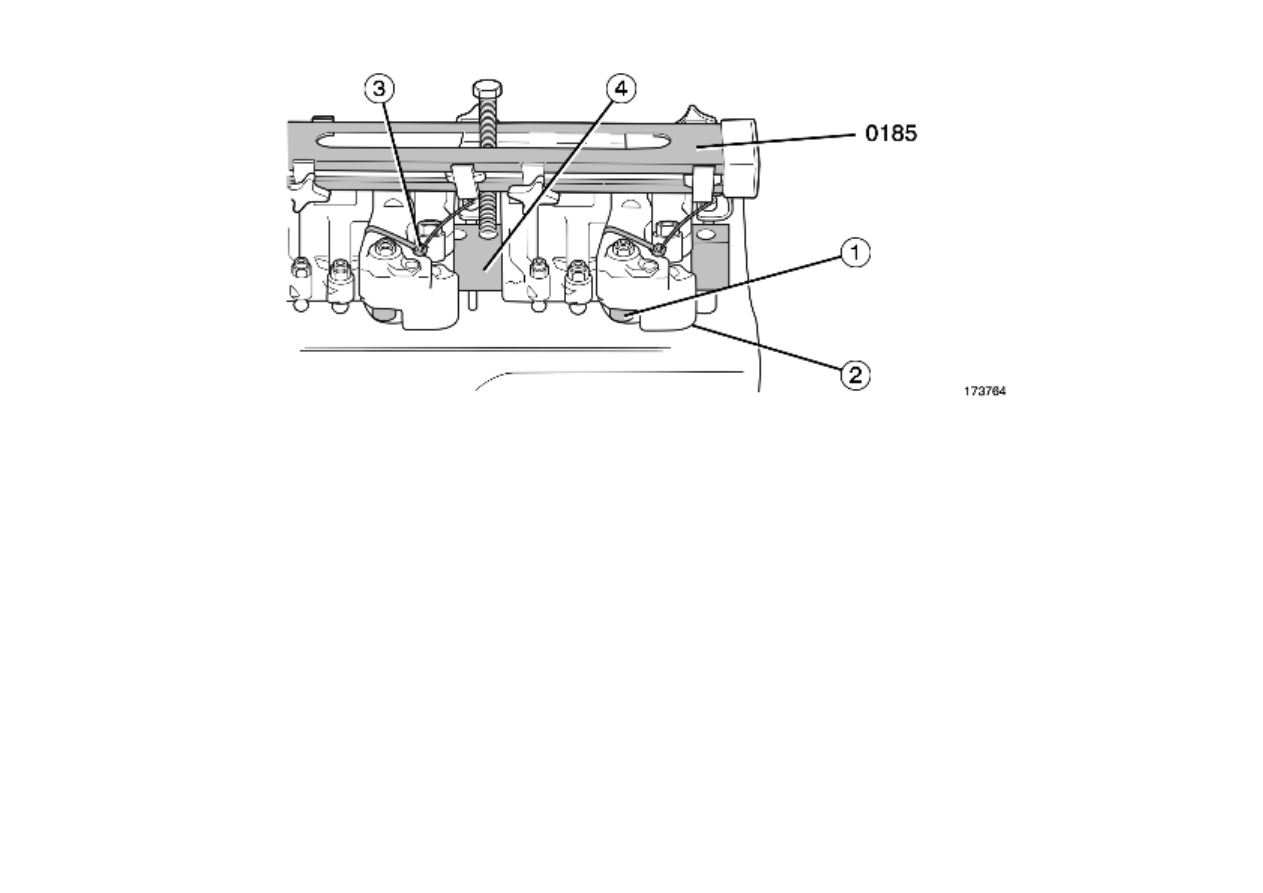

Fit the rocker shaft

 (4).

Use tool 0185.

Use lifting tackle.

Cut clamps

 (3) to free the pistons (1) of rocker arms (2).

Withdraw tool 0185.

5 / 12

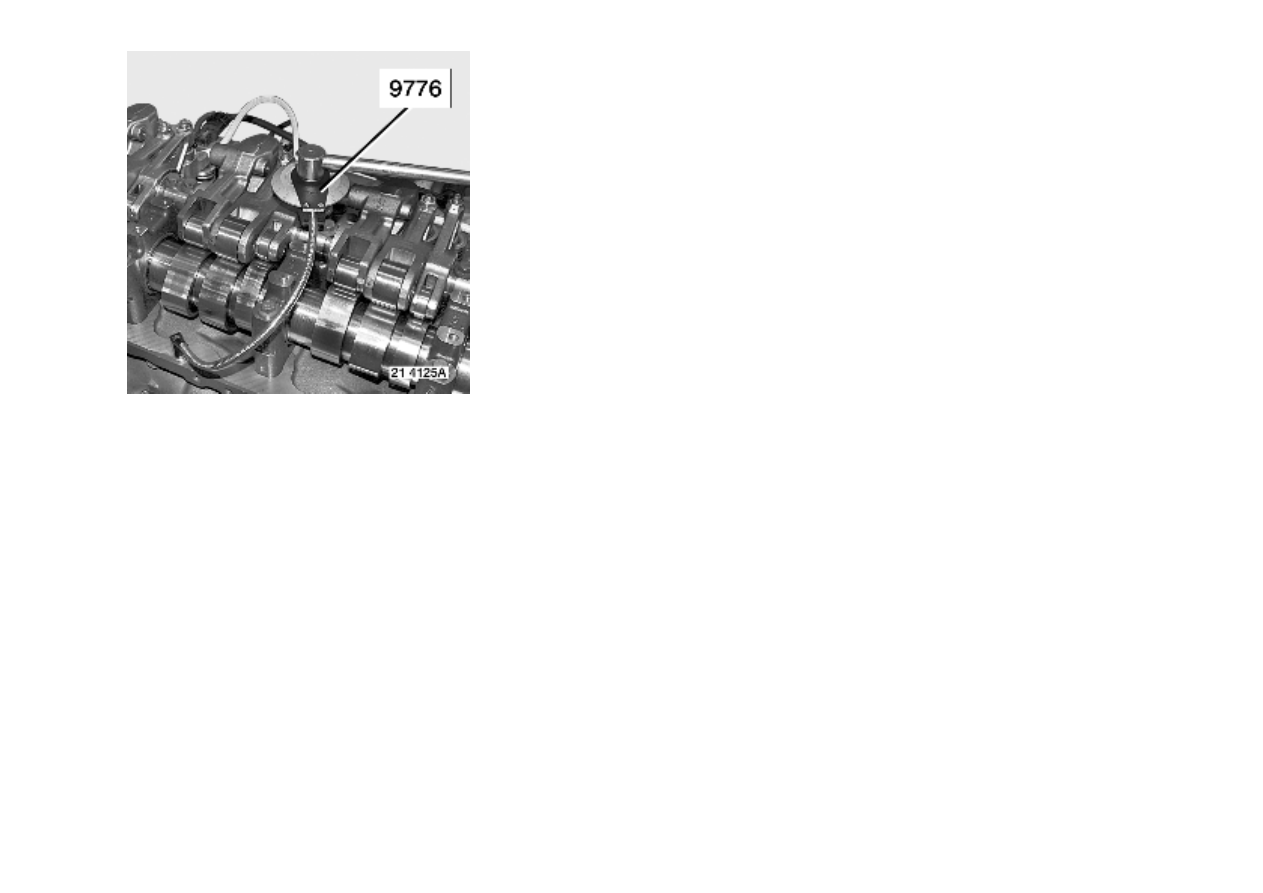

Tighten the camshaft and rocker shaft securing bolts to torque, following the tightening sequence (see page ).

Use tool 9776.

Inspect the rocker arms.

See pages .

Adjust the valve rocker clearances.

See pages .

6 / 12

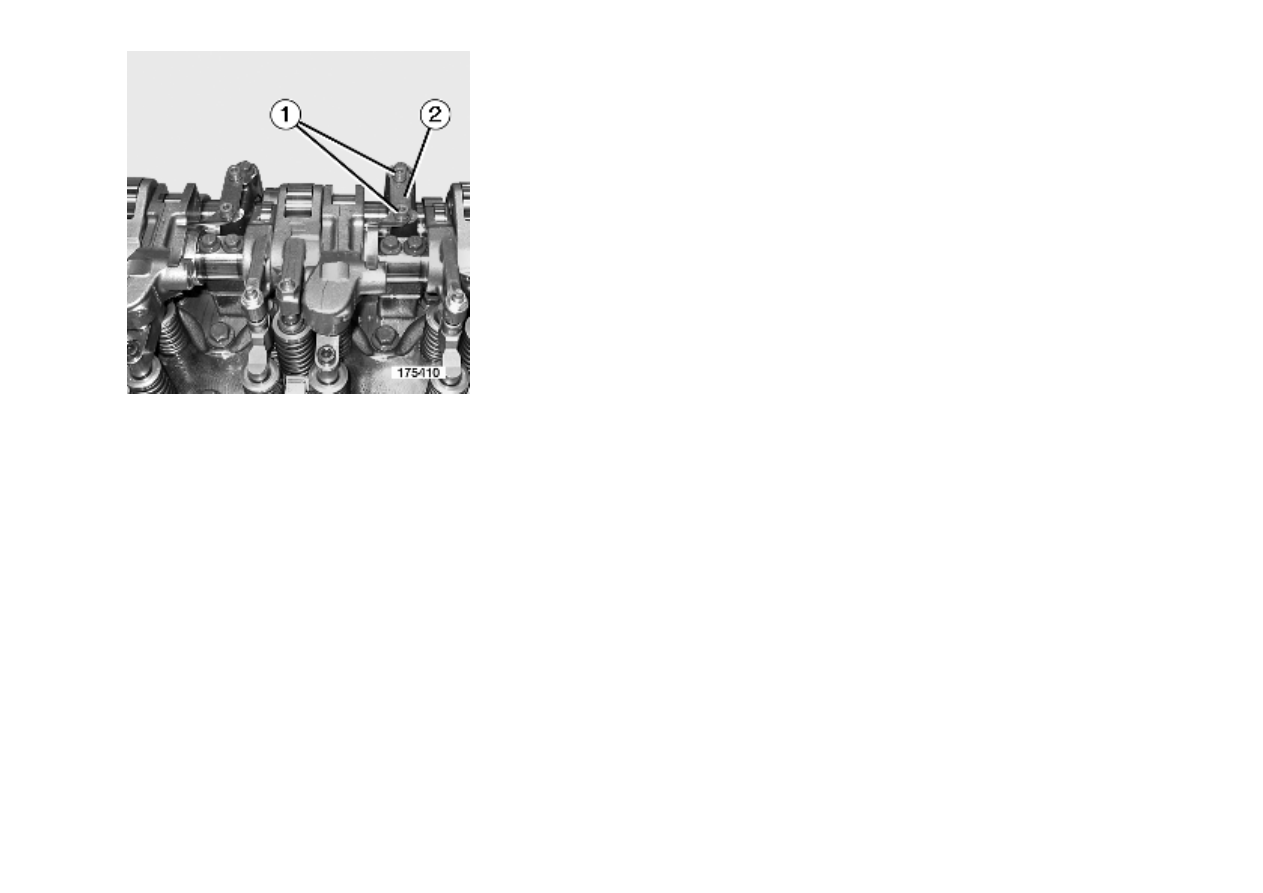

Engine equipped with  "Optibrake"

Fit elastic blades

 (2).

Fit bolts

 (1).

Tighten to torque.

See pages .

7 / 12

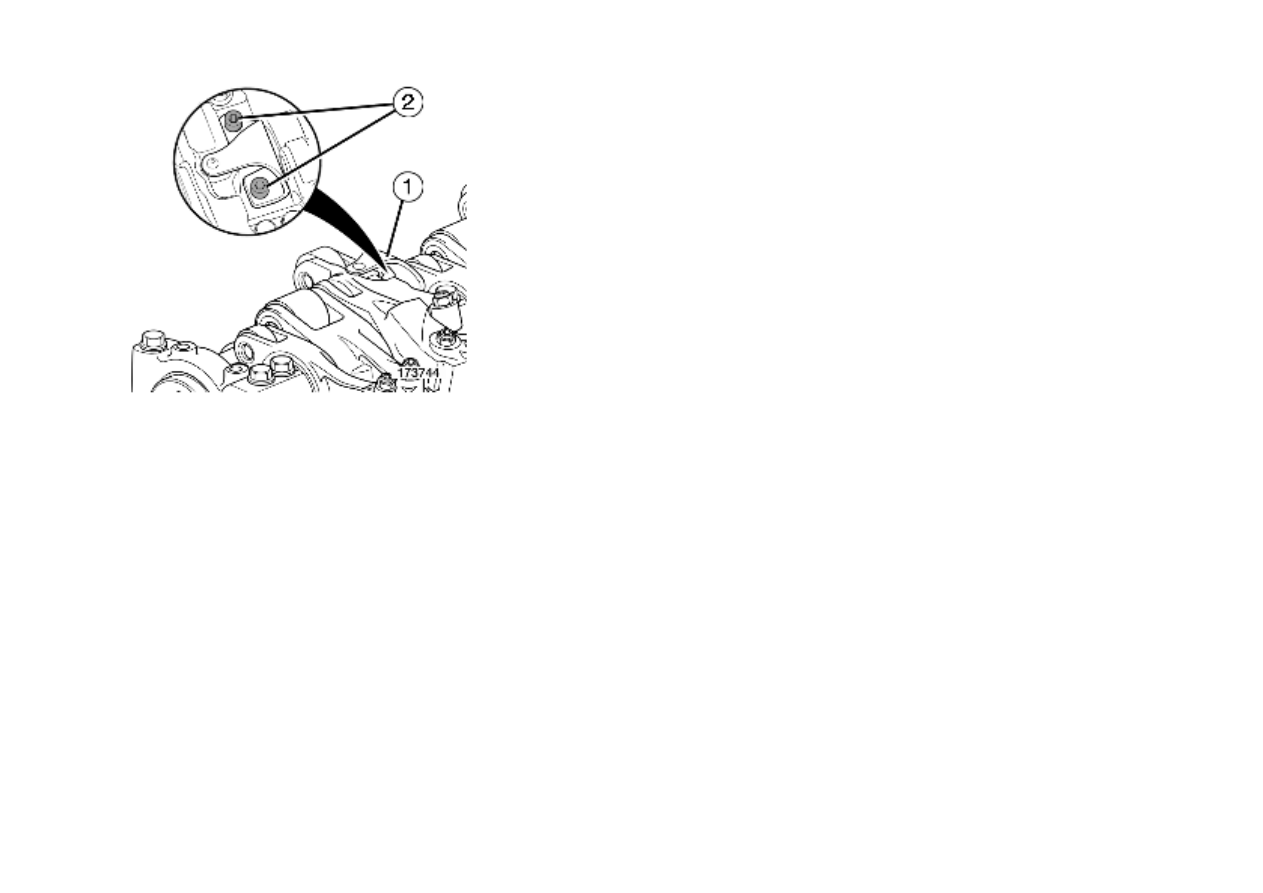

Engine equipped with  "Optibrake +"

Fit elastic blades

 (1).

Fit bolts

 (2).

Tighten to torque.

See pages .
