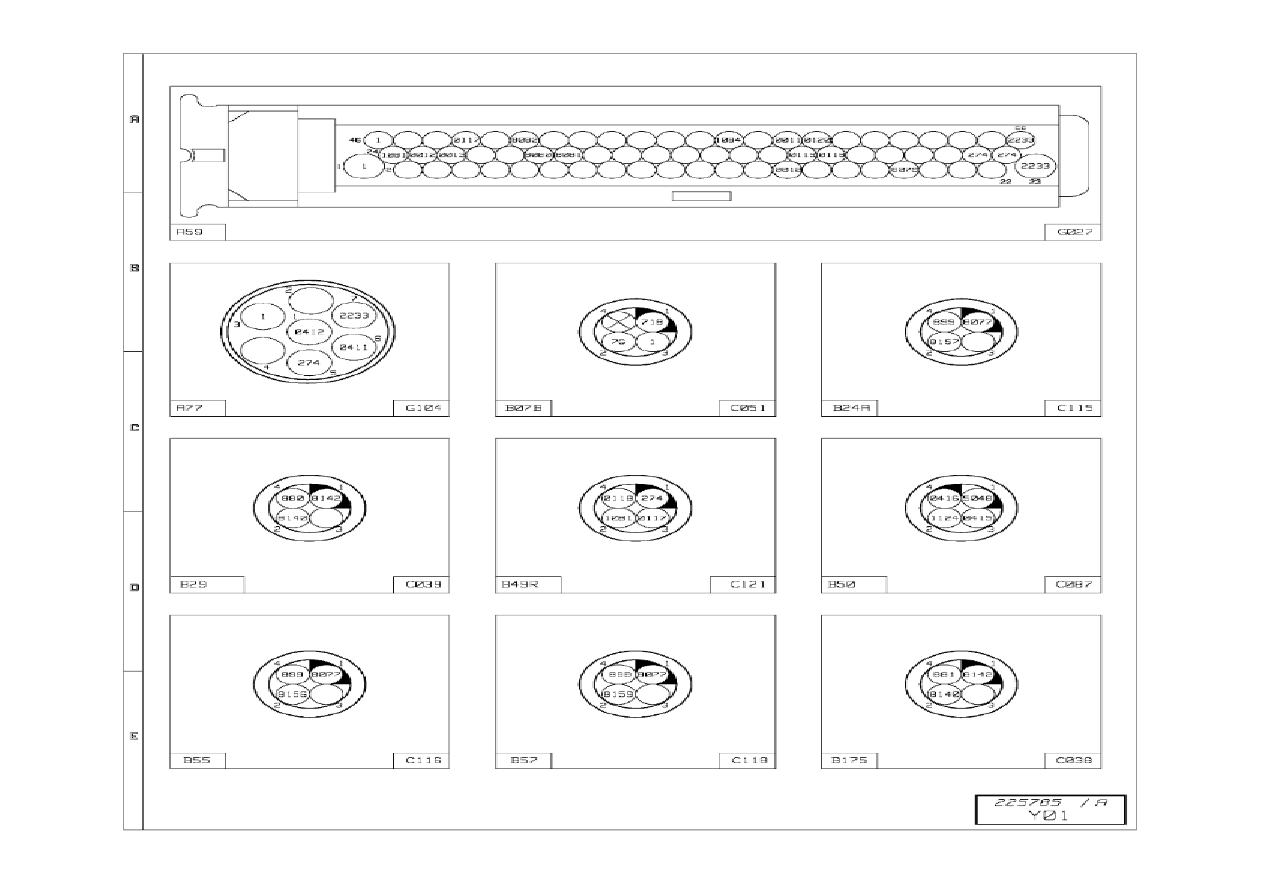

Chassis main wiring harness (1/4)

Code

Function

Connectors

Colour

Number

of tracks

G027

Piloted axle ECU

A59

SB

68

G104

Tyre pressures monitoring ECU

A77

SB

7

C051

Fuel level sensor

B07B

SB

3

C115

Lift-up air spring pressure sensor

B24A

SB

4

C039

Drive axle suspension LH position sensor

B29

SB

4

C121

Piloted axle lockover angle sensor

B49R

SB

4

C087

Chassis lateral acceleration sensor

B50

GR

4

C116

Middle axle suspension air pressure sensor

B55

SB

4

C118

Drive axle suspension LH pressure sensor

B57

SB

4

C038

Drive axle suspension RH position sensor

B175

SB

4

Chassis main wiring harness (1/4)

2 / 2

1 / 1

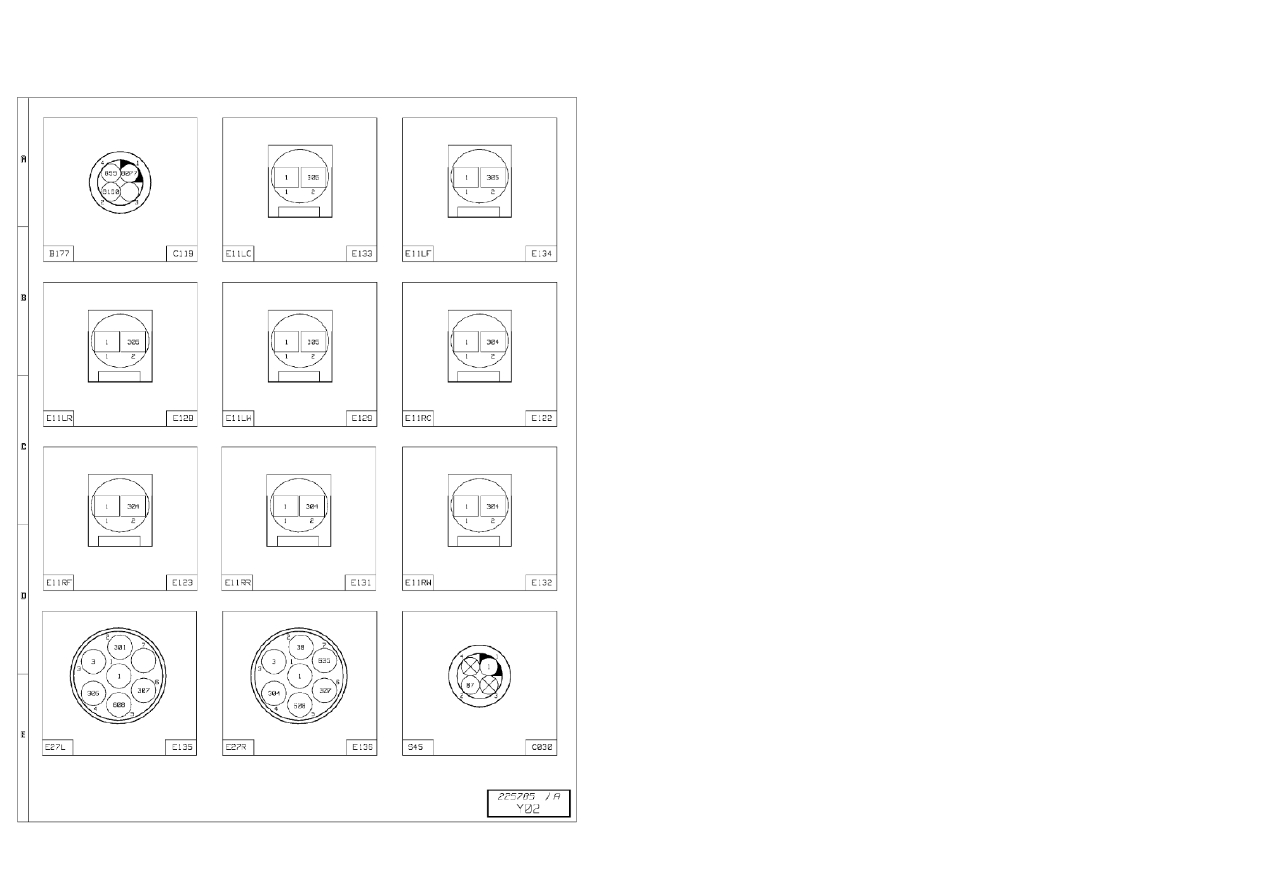

Chassis main wiring harness (2/4)

1 / 2

Chassis main wiring harness (2/4)

Code

Function

Connectors

Colour

Number

of tracks

C119

Drive axle suspension RH pressure sensor

B177

SB

4

E133

LH clearance lights N° 1

E11LC

SB

2

E134

LH clearance lights N° 2

E11LF

SB

2

E128

LH clearance lights N° 3

E11LR

SB

2

E129

LH clearance lights N° 4

E11LW

SB

2

E122

RH clearance light N° 1

E11RC

SB

2

E123

RH clearance light N° 2

E11RF

SB

2

E131

RH clearance lights N° 3

E11RR

SB

2

E132

RH clearance lights N° 4

E11RW

SB

2

E135

LH tail lights unit

E27L

SB

7

E136

RH tail lights unit

E27R

SB

7

C030

Rear inter-axle diff lock engaged sensor

S45

SB

2

Chassis main wiring harness (2/4)
