Renault Magnum engine. Manual - part 79

2 / 2

1 / 1

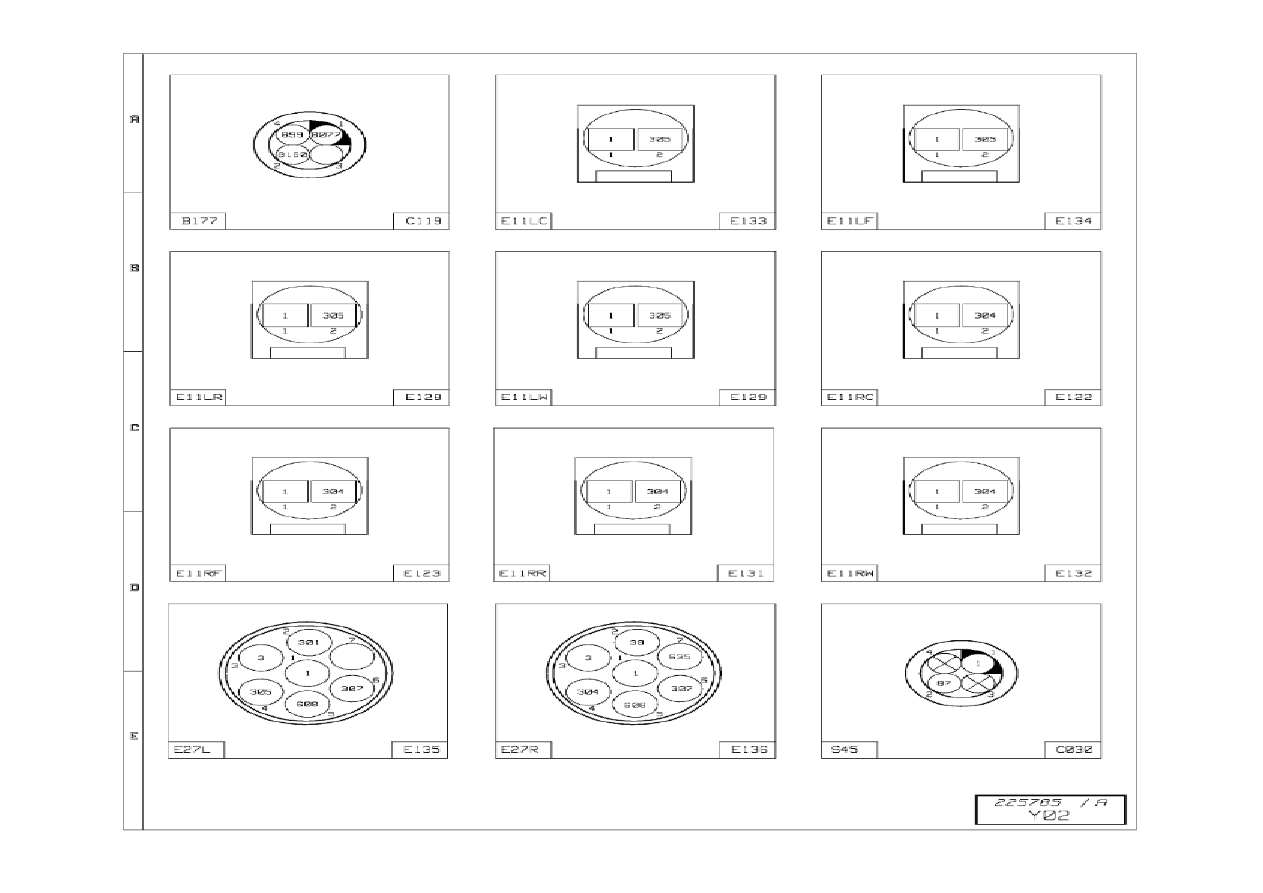

Chassis main wiring harness (3/4)

1 / 2

Chassis main wiring harness (3/4)

Code

Function

Connectors

Colour

Number

of tracks

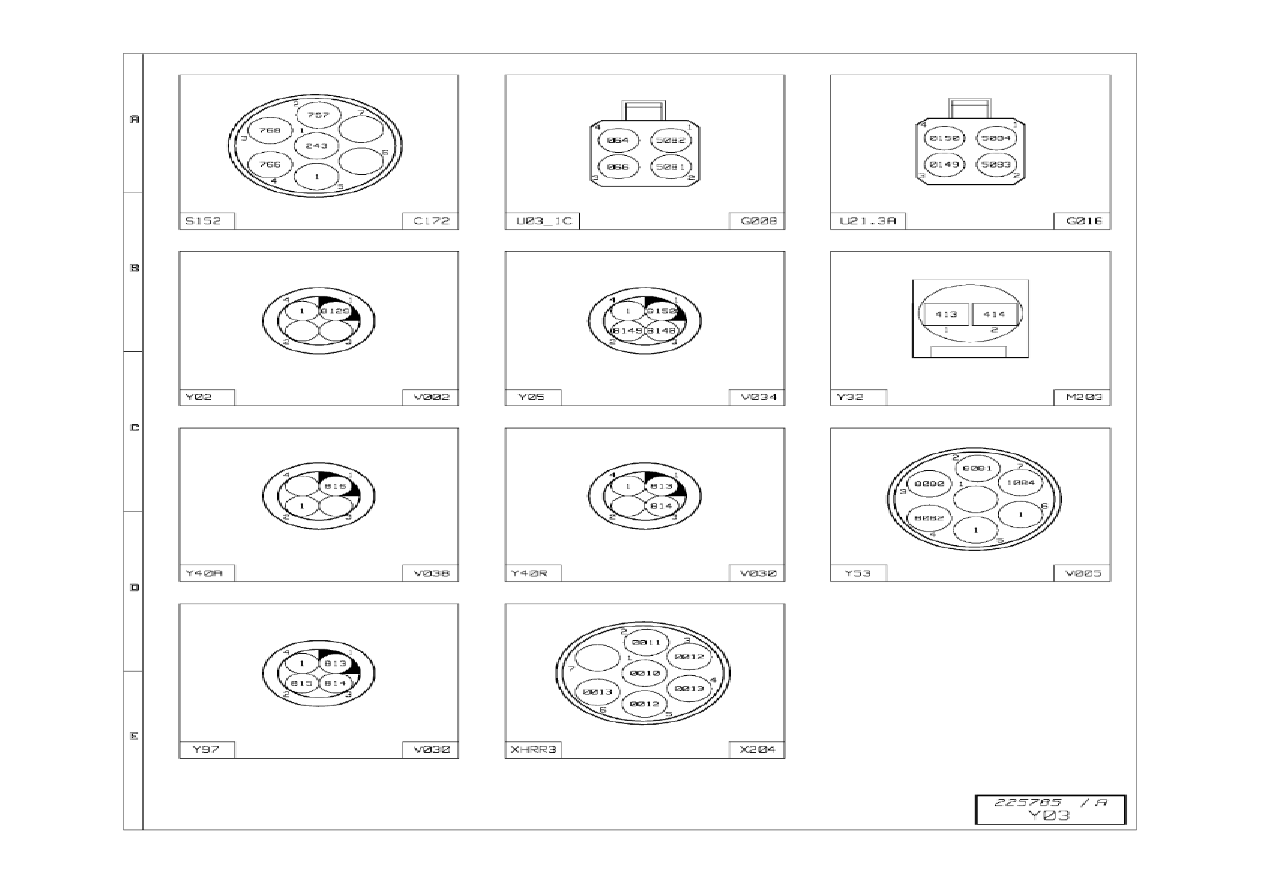

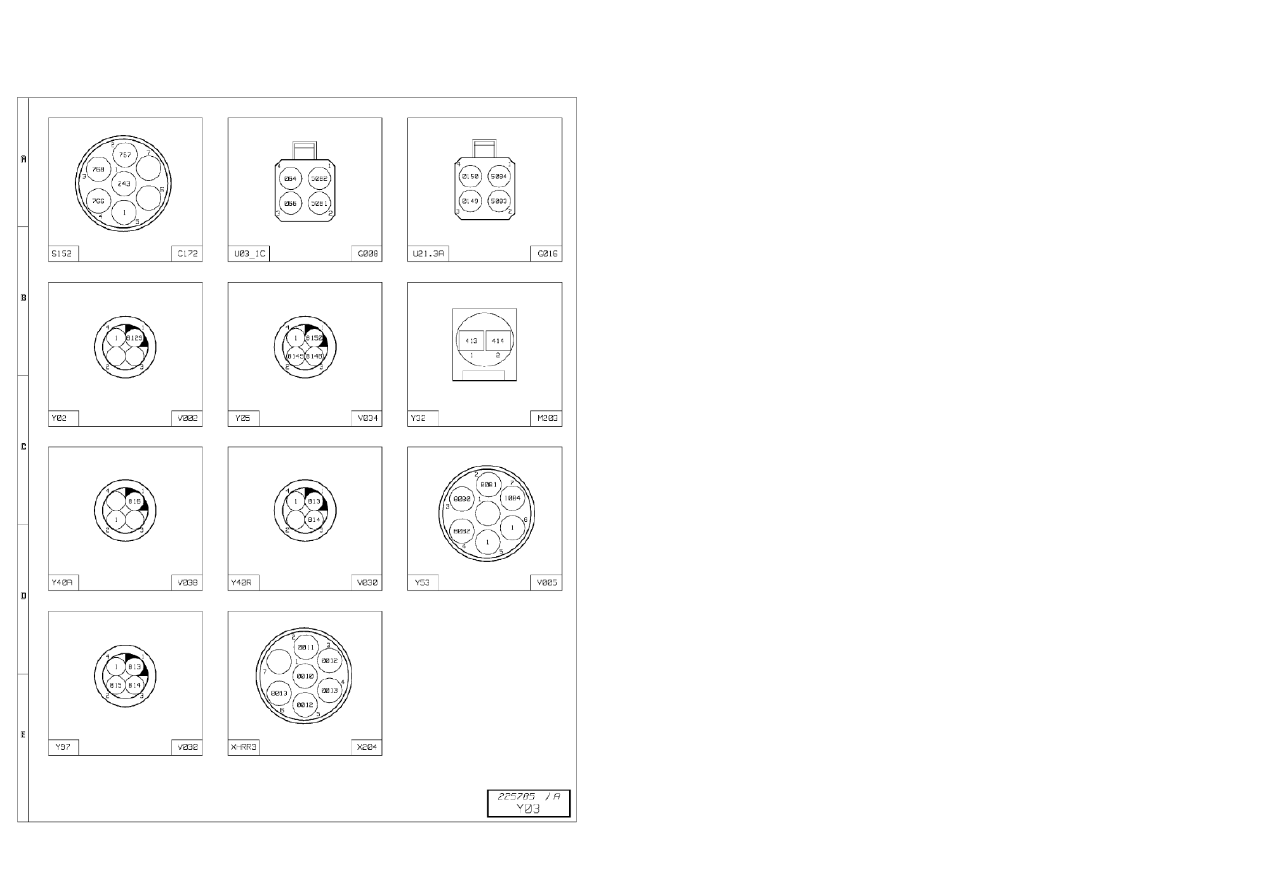

C172

Fifth wheel position sensors

S152

SB

7

G008

Drive axle braking assistance modulator unit

U03_1C

SB

4

G016

Second rear axle braking assistance modulator unit

U21.3A

SB

4

V002

Rear wheels diff lock electrovalve

Y02

SB

4

V034

Rear axle suspension control solenoid valve unit

Y05

SB

4

M203

Add-on heater fuel pump motor

Y32

SB

2

V038

Front suspension electrovalve

Y40A

SB

4

V030

Drive axle suspension control solenoid valve unit

Y40R

SB

4

V005

Axle piloting solenoid valve unit

Y53

SB

7

V030

Drive axle suspension control solenoid valve unit

Y97

SB

4

X204

Link-up connector between 2 wiring harnesses

XHRR3

SB

7

Chassis main wiring harness (3/4)

2 / 2
