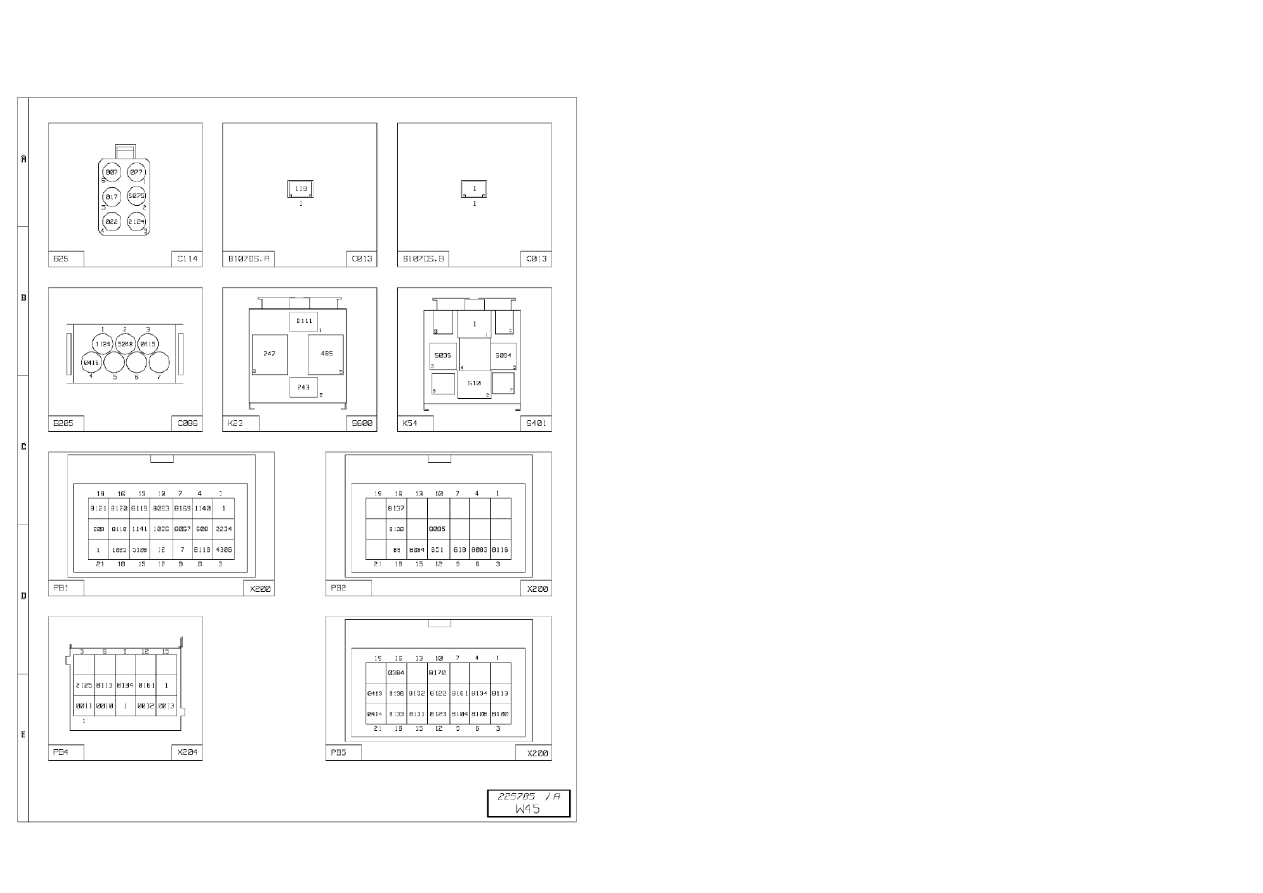

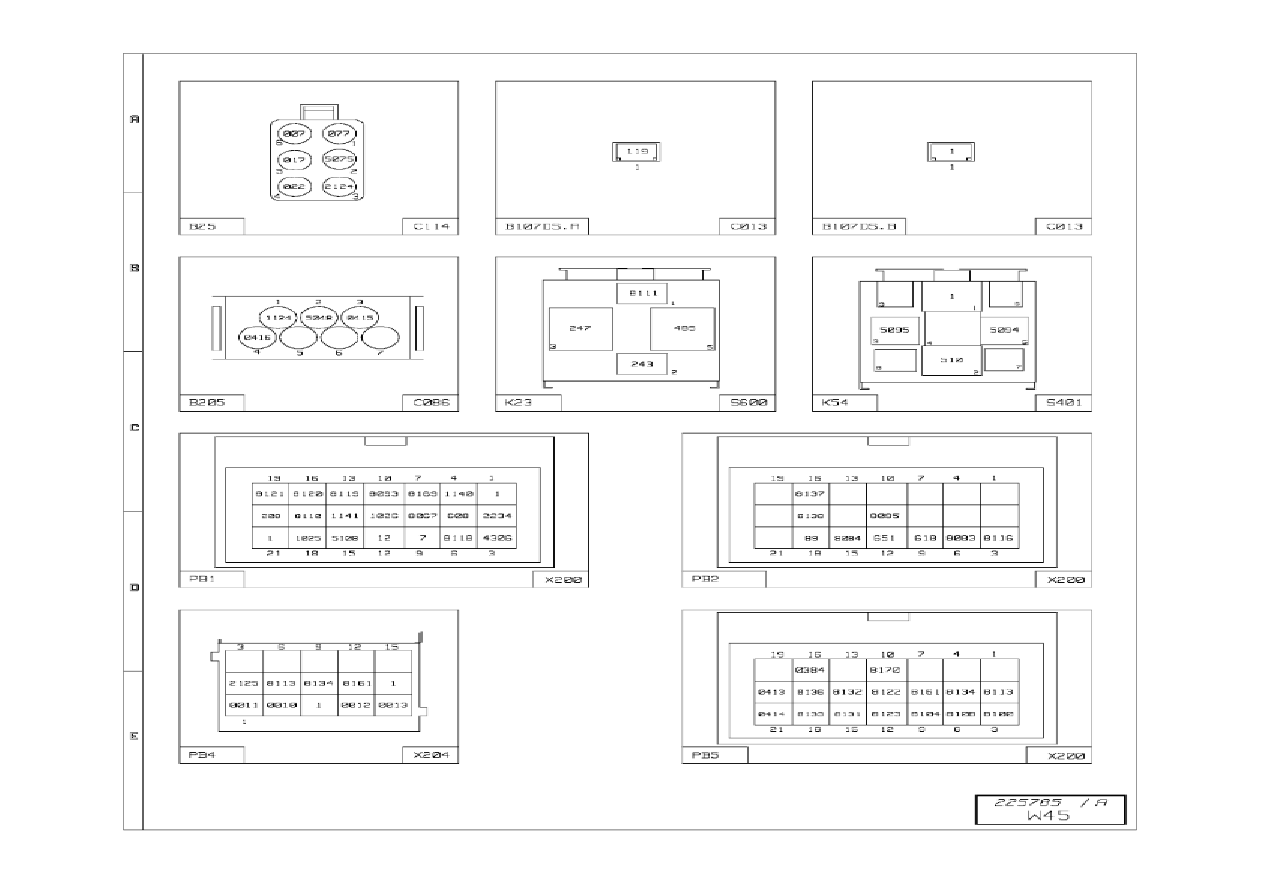

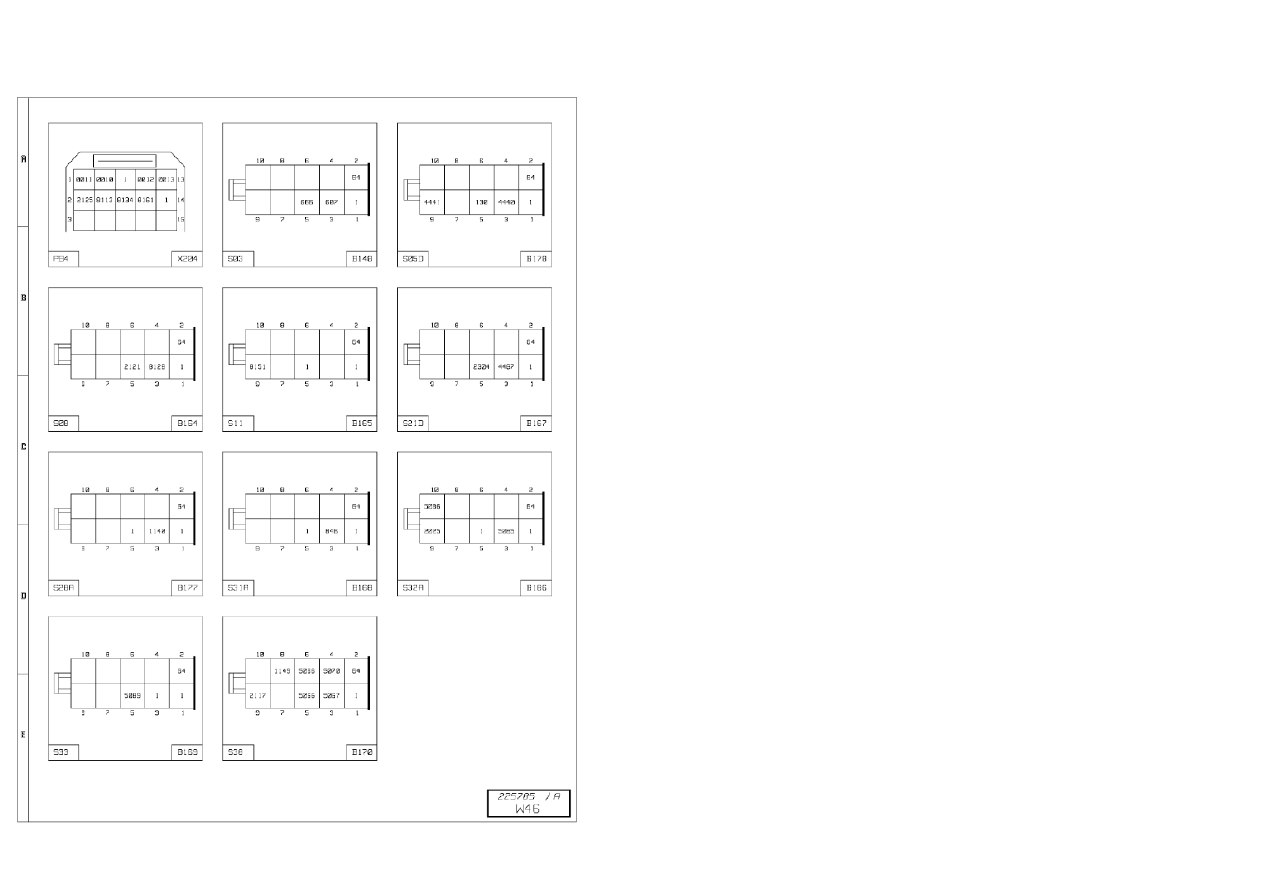

Dashboard wiring harness (6/14)

1 / 2

Dashboard wiring harness (6/14)

Code

Function

Connectors

Colour

Number

of tracks

C114

Accelerator pedal sensor unit

B25

SB

6

C013

Driver's door open position information sensor

B107DS.A

NL

1

C013

Driver's door open position information sensor

B107DS.B

NL

1

C086

Steering lockover angle sensor

B205

SB

7

S600

Cab tilting motor power supply relay

K23

SB

4

S401

Headlamps wash pump motor power supply relay

K54

SB

9

X200

Available power supplies connector

PB1

BN

21

X200

Available power supplies connector

PB2

NL

21

X200

Available power supplies connector

PB4

VO

15

X200

Available power supplies connector

PB5

BL

21

Dashboard wiring harness (6/14)

2 / 2

1 / 1
