Renault Magnum engine. Manual - part 57

1 / 2

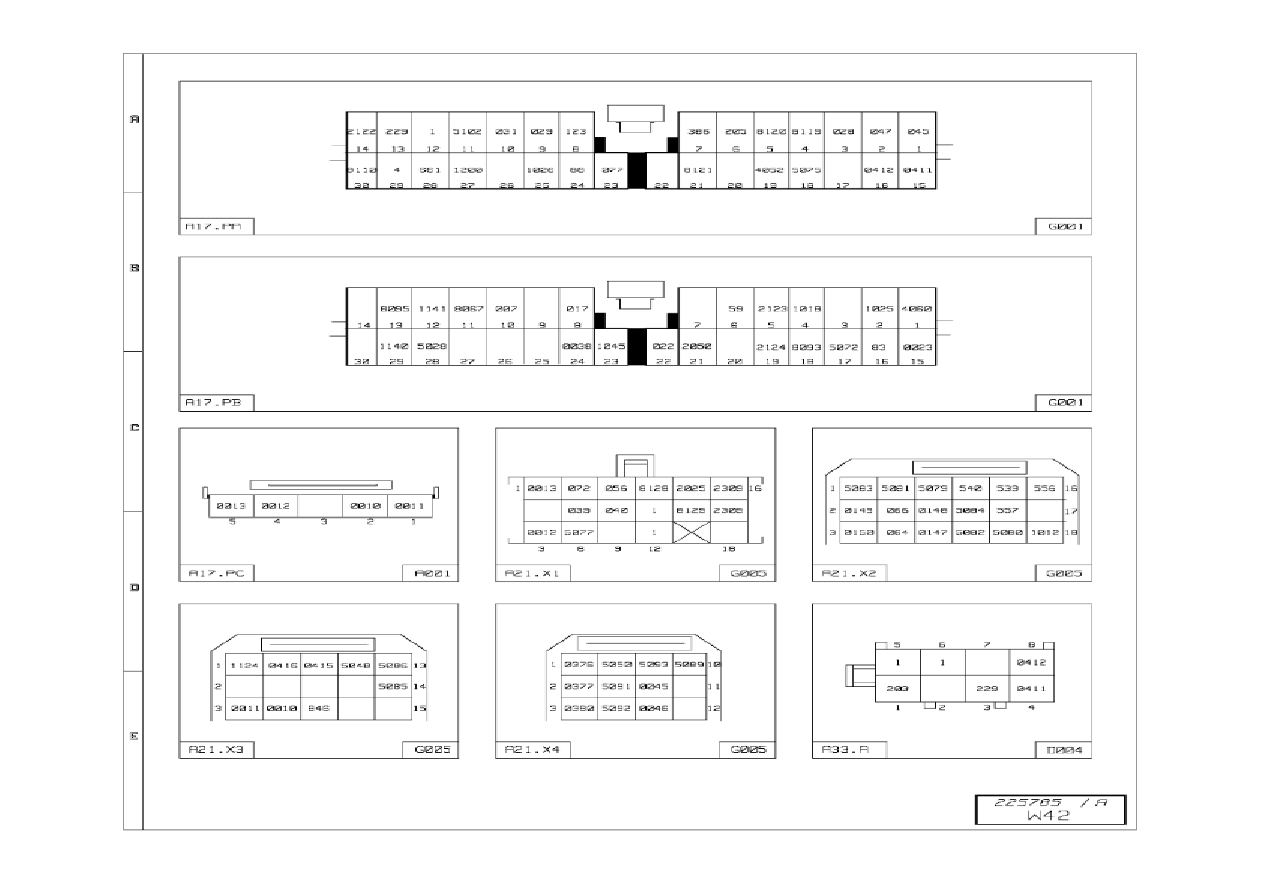

Dashboard wiring harness (3/14)

Code

Function

Connectors

Colour

Number

of tracks

G001

Vehicle management ECU

A17.PA

GN

30

G001

Vehicle management ECU

A17.PB

BL

30

G001

Vehicle management ECU

A17.PC

GN

5

G005

EBS braking management ECU

A21.X1

SB

18

G005

EBS braking management ECU

A21.X2

GR

21

G005

EBS braking management ECU

A21.X3

LVO

15

G005

EBS braking management ECU

A21.X4

GN

12

D004

Tachograph

A33.A

W

8

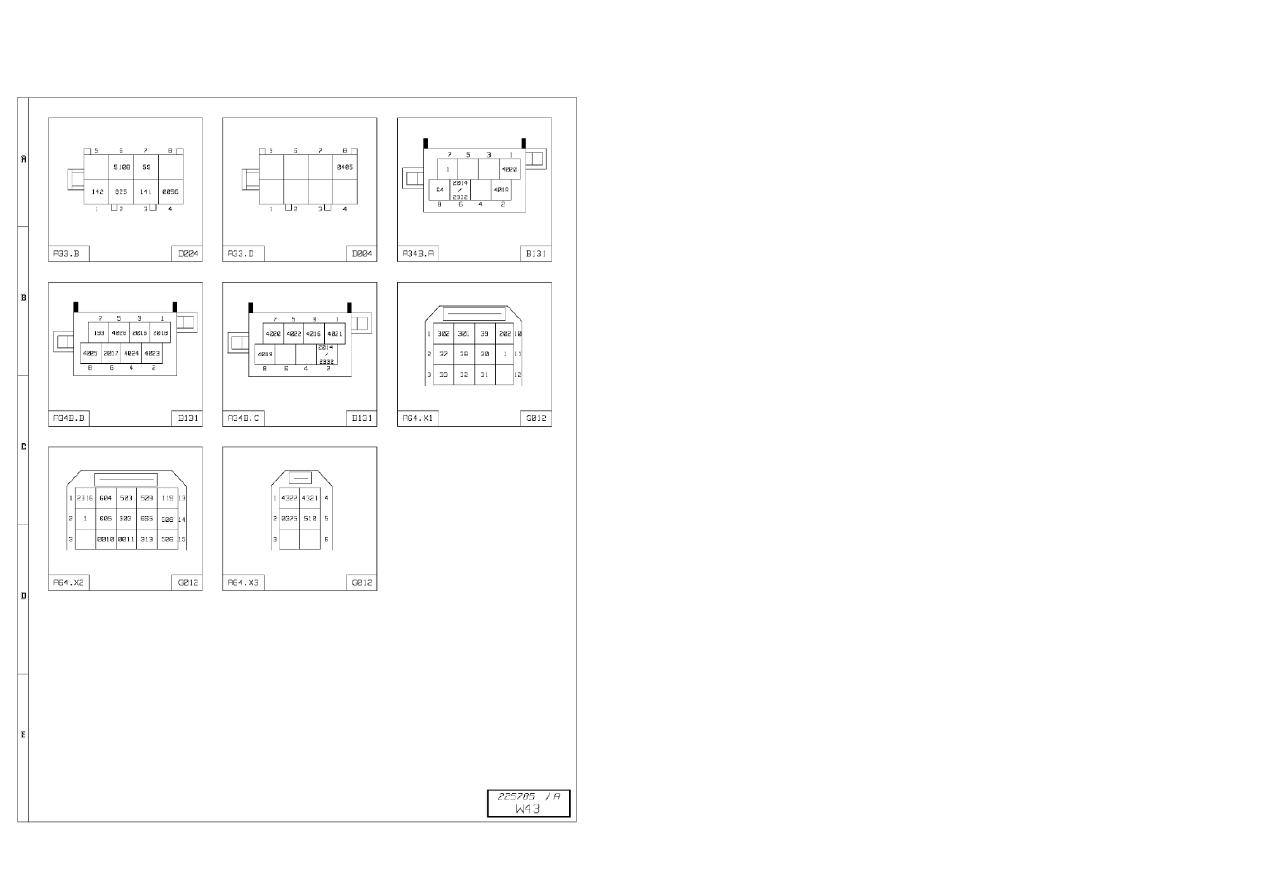

Dashboard wiring harness (3/14)

2 / 2

1 / 1

Dashboard wiring harness (4/14)

1 / 2

Dashboard wiring harness (4/14)

Code

Function

Connectors

Colour

Number

of tracks

D004

Tachograph

A33.B

Y

8

D004

Tachograph

A33.D

BN

8

B131

Air conditioner control

A34B.A

VO

8

B131

Air conditioner control

A34B.B

W

8

B131

Air conditioner control

A34B.C

BN

8

G012

Lighting and signalling management ECU

A64.X1

GN

12

G012

Lighting and signalling management ECU

A64.X2

VO

15

G012

Lighting and signalling management ECU

A64.X3

LVO

6

Dashboard wiring harness (4/14)
