Renault Magnum engine. Manual - part 40

5 / 7

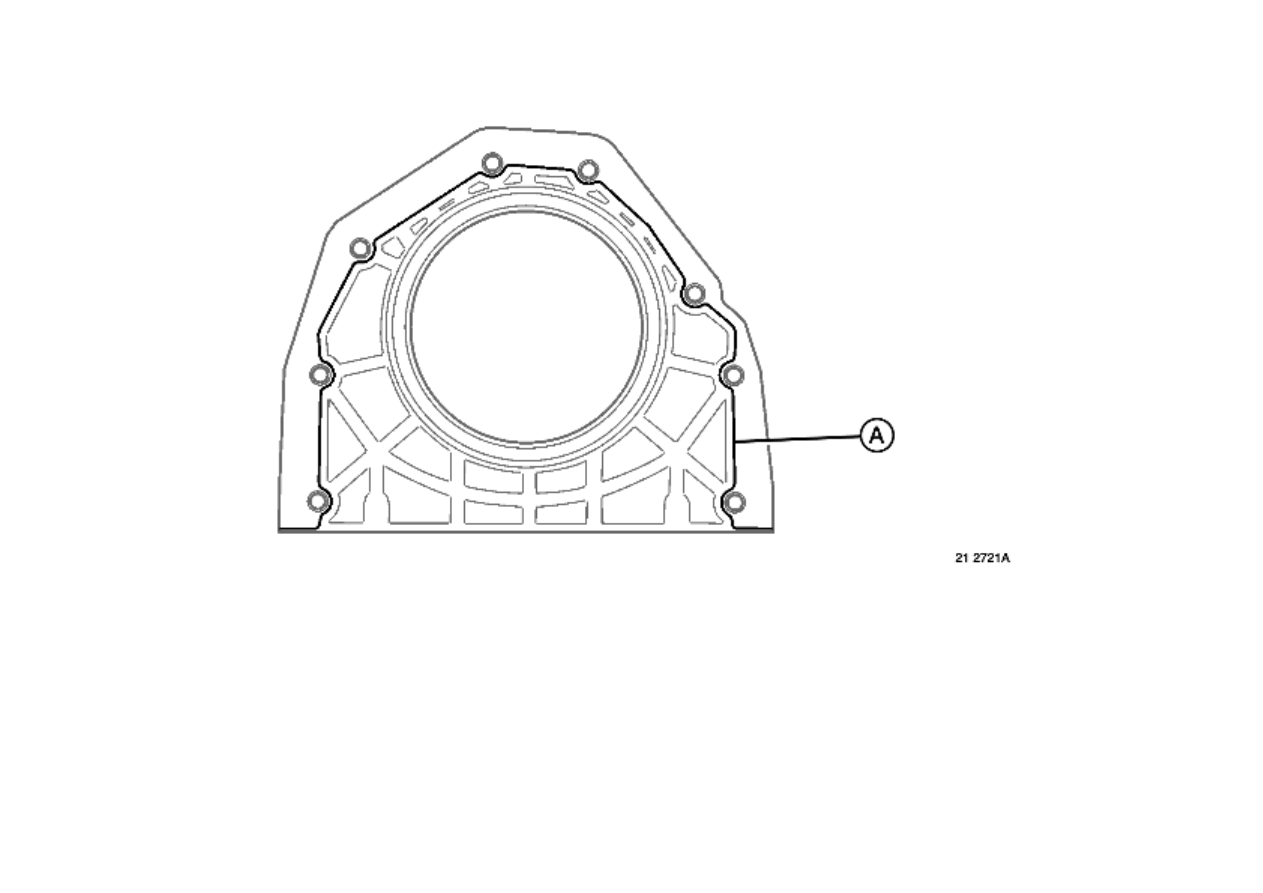

Apply a bead of silicone

dia. 2 mm  (A) as shown in the drawing. Perform assembly within 20 minutes of application of the silicone.

Apply "

ADHESIF SILICONE 7091

".

6 / 7

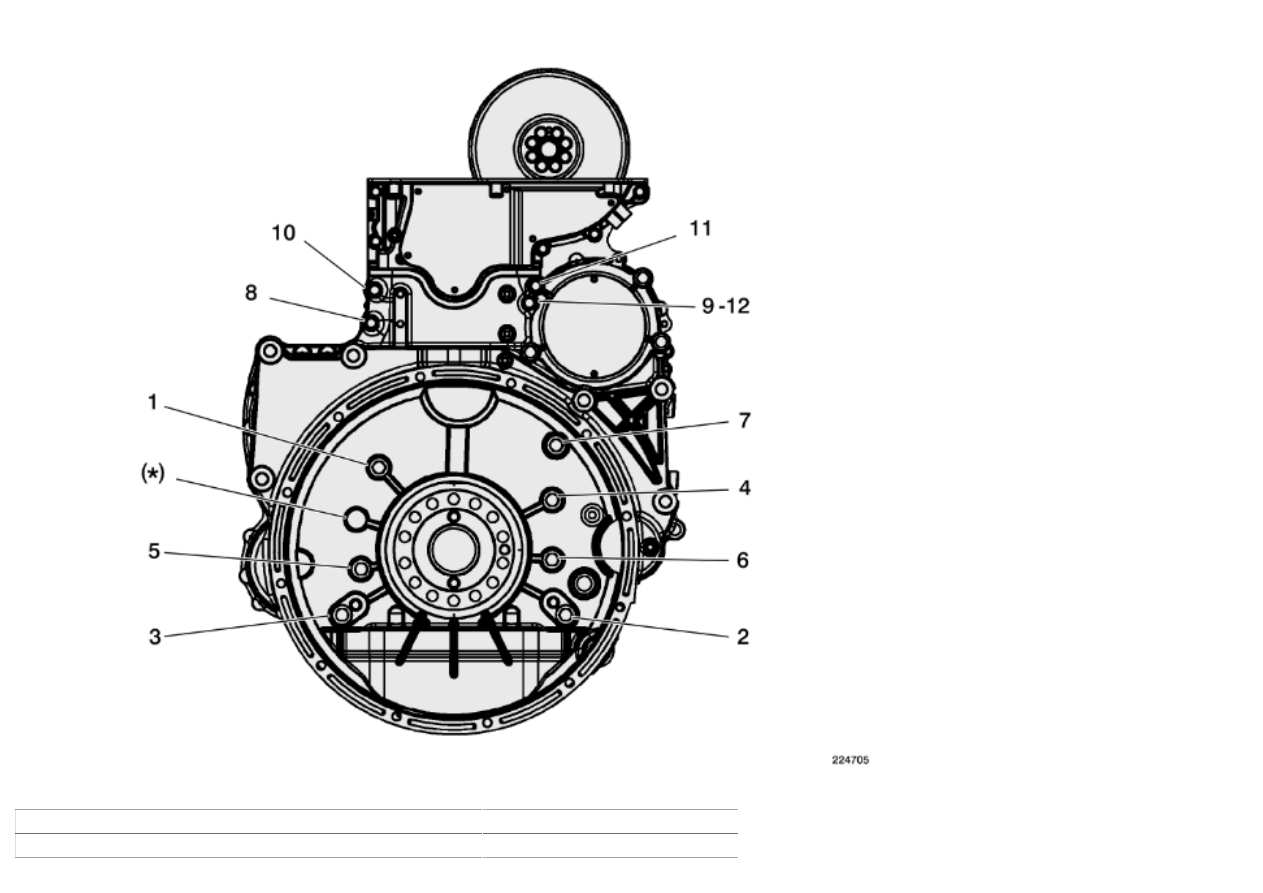

The item numbers indicate the tightening sequence.

Bolt

 M14

140±20 Nm

Bolt

 M10

48±8 Nm

7 / 7

Bolt

 M8

24±4 Nm

(*)Depending on the assembly.

Plug

40±4 Nm

Consumables

Automotive part N°

Industrial reference N°

56 89 501 292

Silicon adhesive 7091

1 / 2

Crankshaft sealed casing, tightening torques

Apply a bead of silicone

dia. 2 mm  (A) as shown in the drawing. Perform assembly within 20 minutes of application of the silicone.

Apply "

ADHESIF SILICONE 7091

".
