Renault Magnum engine. Manual - part 41

2 / 2

The item numbers indicate the tightening sequence.

Stage

 1: bolts (2 - 7)

24±4 Nm

Stage

 2: bolts (1 › 8)

24±4 Nm

Follow the tightening sequence.

Consumables

Automotive part N°

Industrial reference N°

56 89 501 292

Silicon adhesive 7091

1 / 2

Engine flywheel, tightening torques

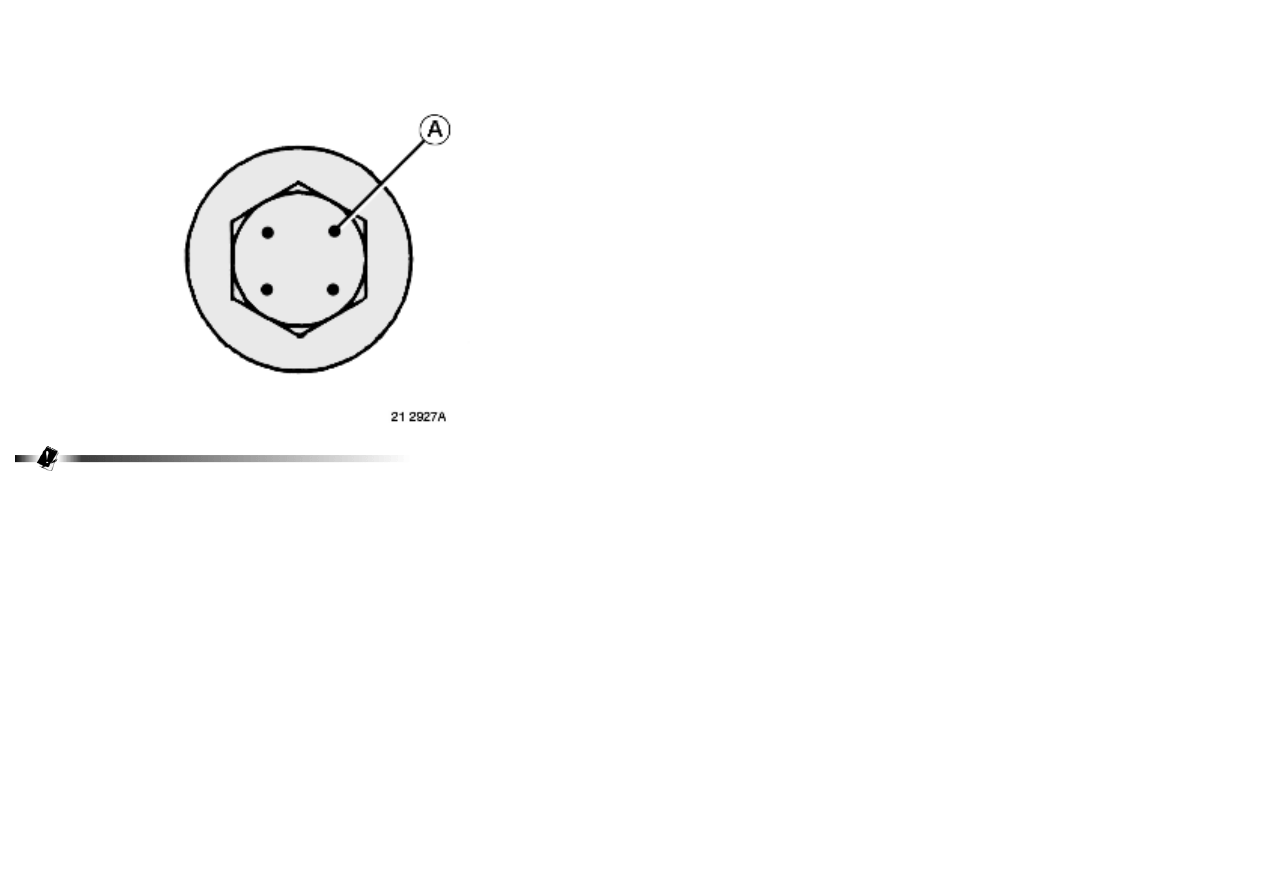

The bolts can be re-used no more than

 4 times maximum. Mark the bolt head with an indentation (A) after tightening each time using a centre punch. In

this case, apply engine oil to the screw-threads and under the bolt heads.Do not apply engine oil to new bolts, which are already pre-lubricated.

2 / 2

The item numbers indicate the tightening sequence.

Stage

1

60±5 Nm

Stage

2

120±10 °

Control torque

270 › 410 Nm

1 / 1

Damper, tightening torques

The item numbers indicate the tightening sequence.

The bolts must not be re-used. Use new bolts.

Stage

1

35±5 Nm

Stage

2

90±10 Nm
