Renault Magnum engine. Manual - part 38

4 / 4

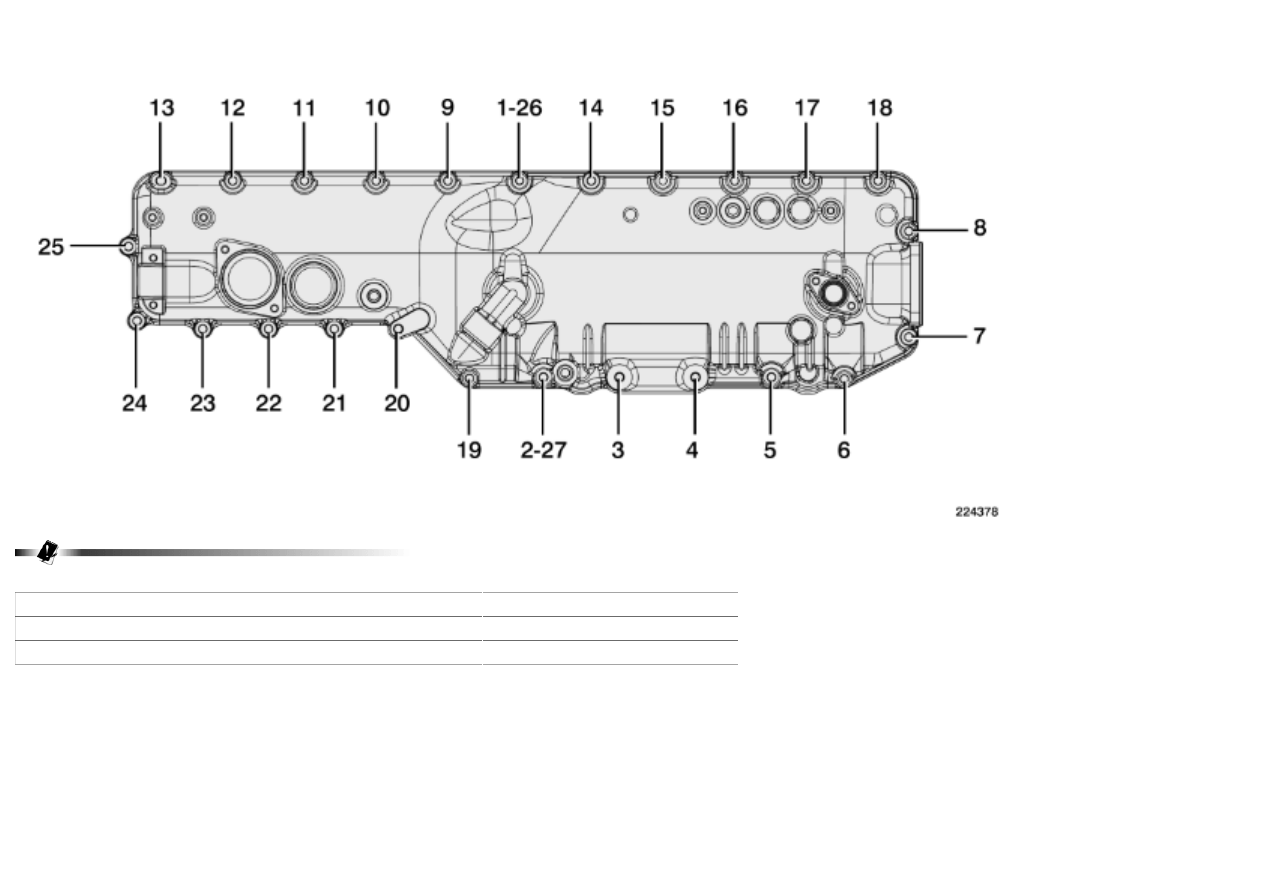

Begin by tightening bolts

 (13 - 14 - 3) to a torque of 24±4 Nm, then tighten all the bolts in the specified sequence.

Oil cooler casing securing bolts

24±4 Nm

Oil cooler casing plug

55±8 Nm

Oil cooler casing water circuit drainage union

40±4 Nm

1 / 1

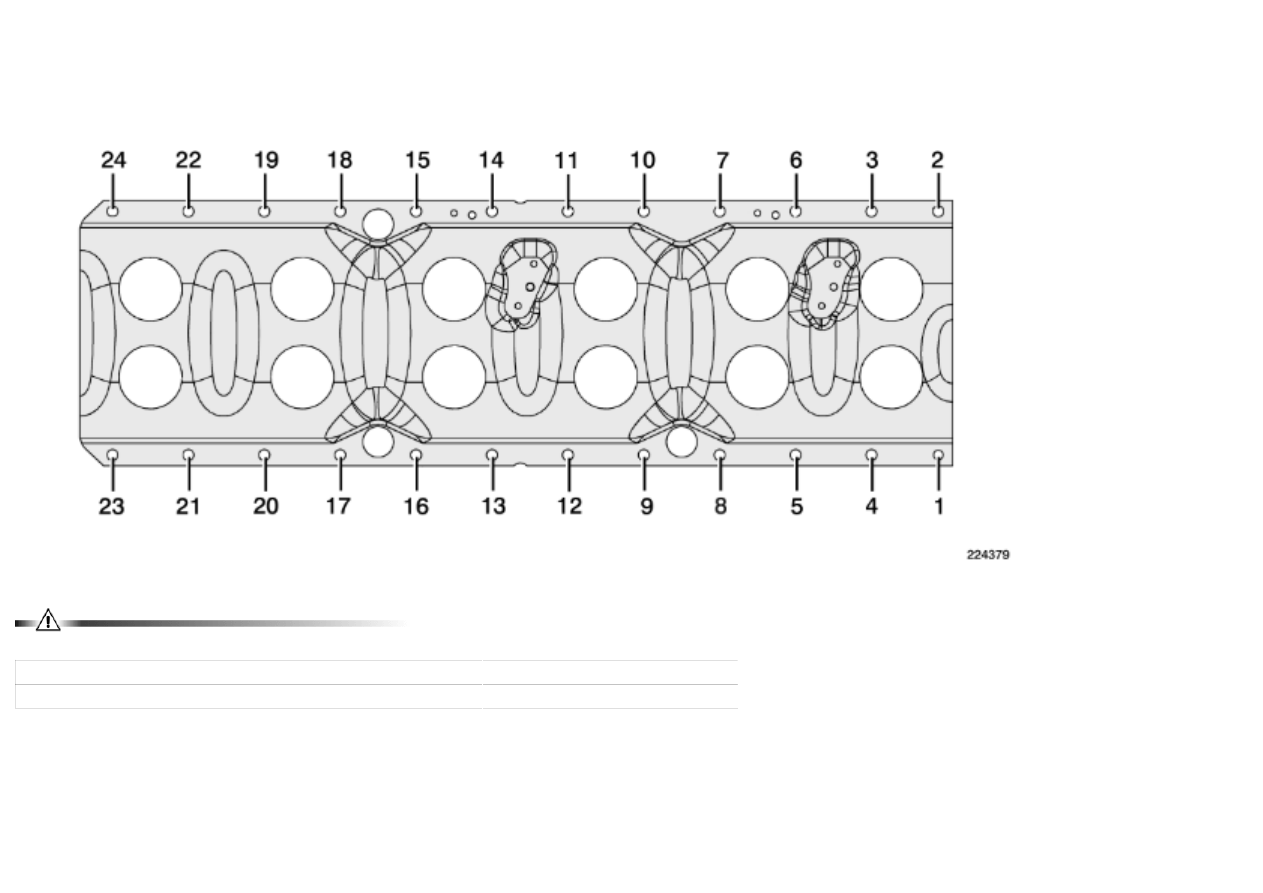

Cylinder block reinforcement, tightening torques

The item numbers indicate the tightening sequence.

The bolts must not be re-used. Use new bolts.

Stage

1

45±5 Nm

Stage

2

60±5 °

1 / 1

Big end caps, tightening torques

Tighten in diagonally opposed sequence.

Stage

1

20±3 Nm

Stage

2

60±3 Nm

Stage

3

90±5 °

Control torque

115 › 195 Nm

1 / 1

Crankshaft bearing caps, tightening torques

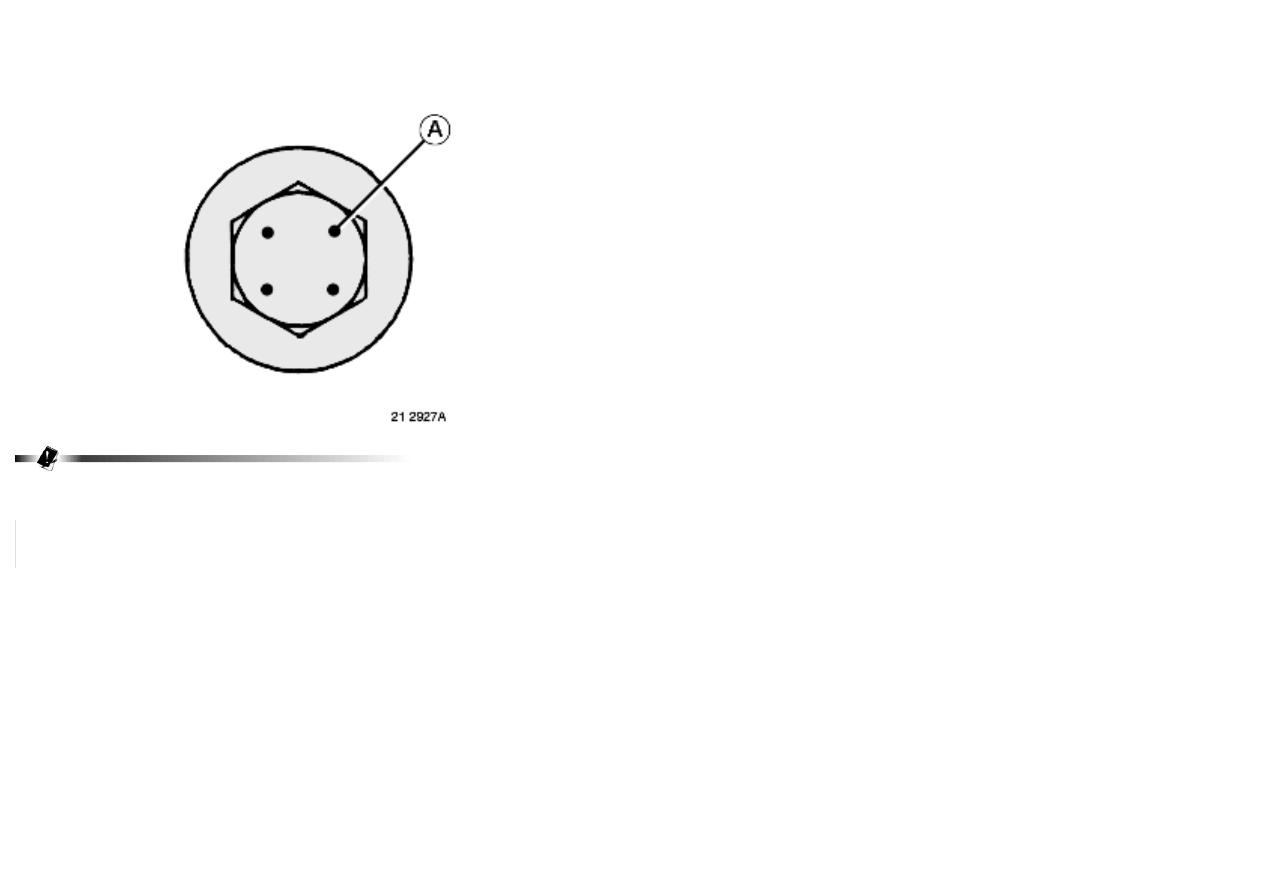

The bolts can be re-used no more than

 4 times maximum. Mark the bolt head with an indentation (A) after tightening each time using a centre punch. In

this case, apply engine oil to the screw-threads and under the bolt heads.Do not apply engine oil to new bolts, which are already pre-lubricated.

Stage

1

150± 20 Nm

Stage

2

120± 5 °
