Renault Magnum engine. Manual - part 37

1 / 1

Sensors, tightening torques

Coolant temperature sensor

 (1)

22.5± 2.5 Nm

Crankcase pressure sensor

 (2)

25±5 Nm

Oil pressure and temperature sensor

 (3)

25±5 Nm

1 / 4

Cooling system, tightening torques

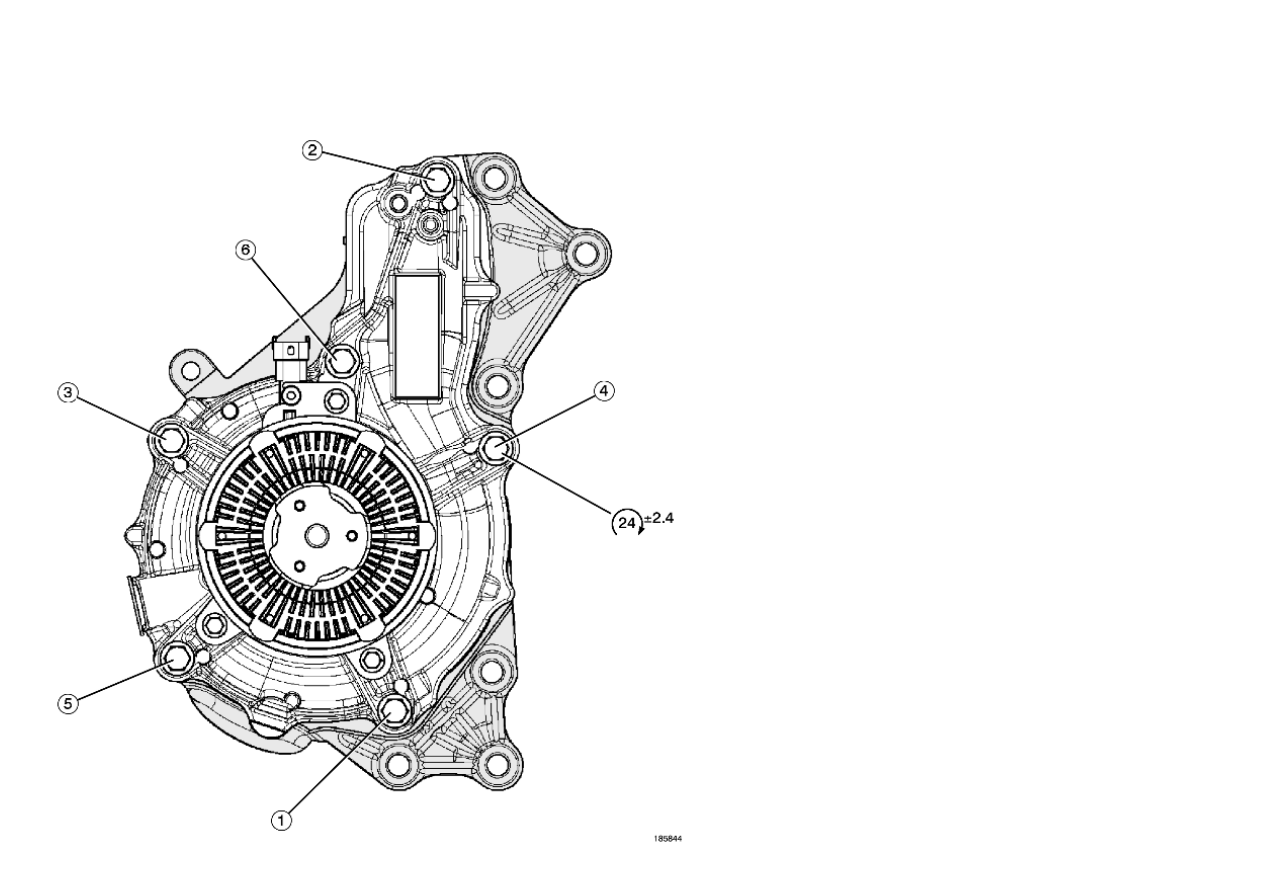

Water pump

2 / 4

The item numbers indicate the tightening sequence.

Stage

 1: tighten bolts (2 - 5 - 6 - 4 - 3 - 1)

48±8 Nm

Stage

2 (check tightening)

48±8 Nm

3 / 4

Oil cooler

The item numbers indicate the tightening sequence.

Stage

 1: tighten bolts (1 - 2 - 3 - 4)

5±1 Nm

Stage

 2: tighten bolts (1 - 2 - 3 - 4 - 1)

27±4 Nm
