Renault Magnum engine. Manual - part 21

7 / 12

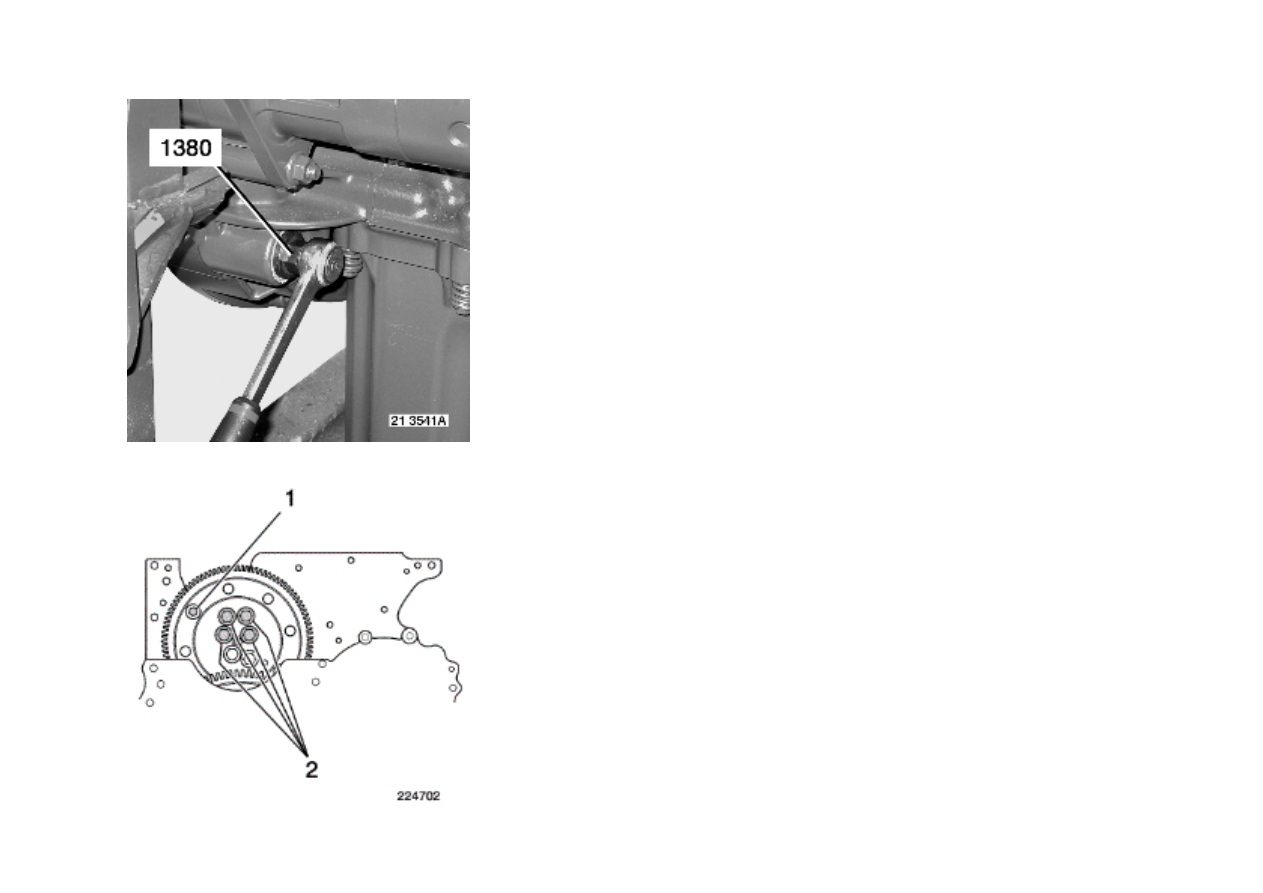

Use tool 1380.

Remove bolts

 (1 - 2).

Assembly type B

Remove bolts

 (1).

8 / 12

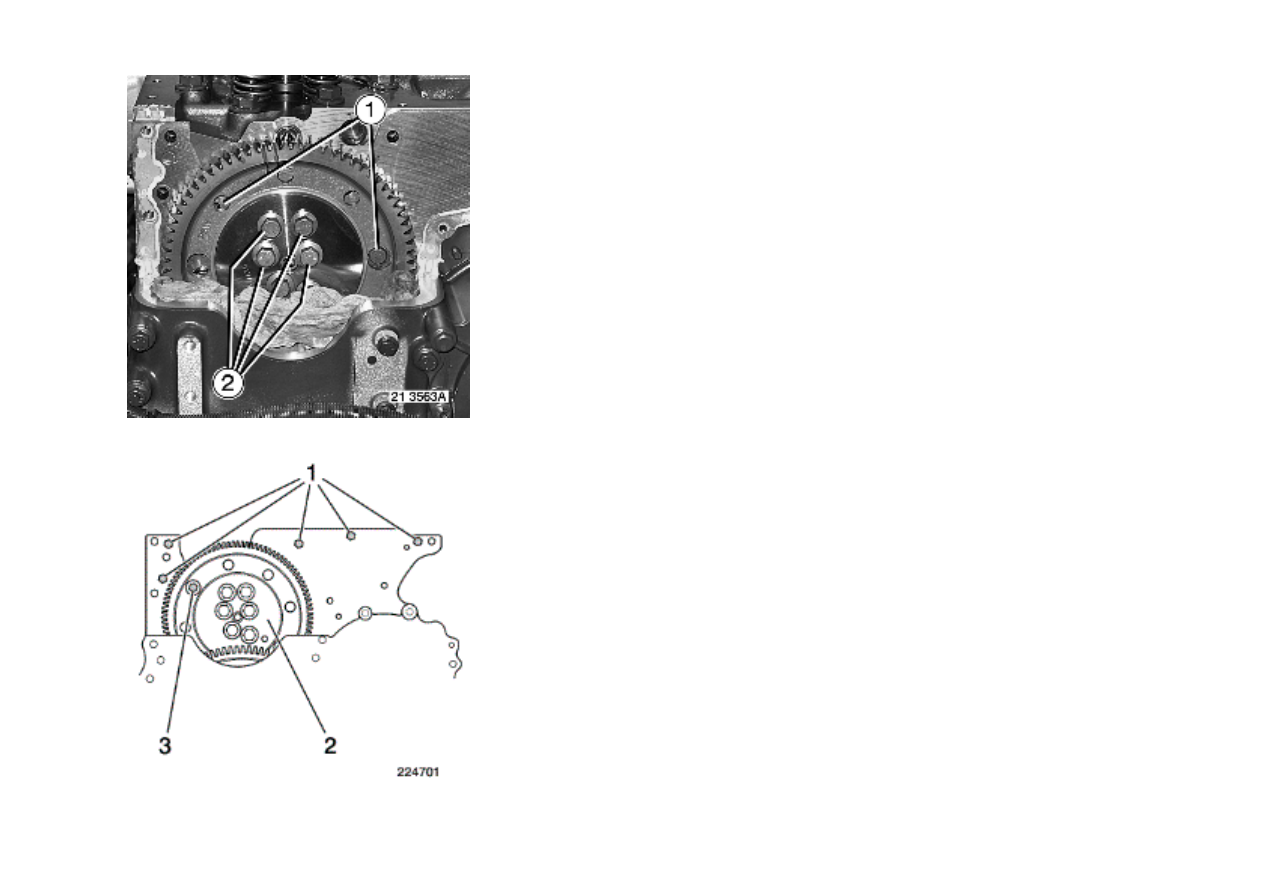

Align hole in pinion

 (2) with bolt (3).

Place a cloth in position  to prevent the bolts from dropping into the timing gear.

Use tool 1380.

Remove bolts

 (1 - 2).

9 / 12

Remove sun gear thrust washer

 (1).

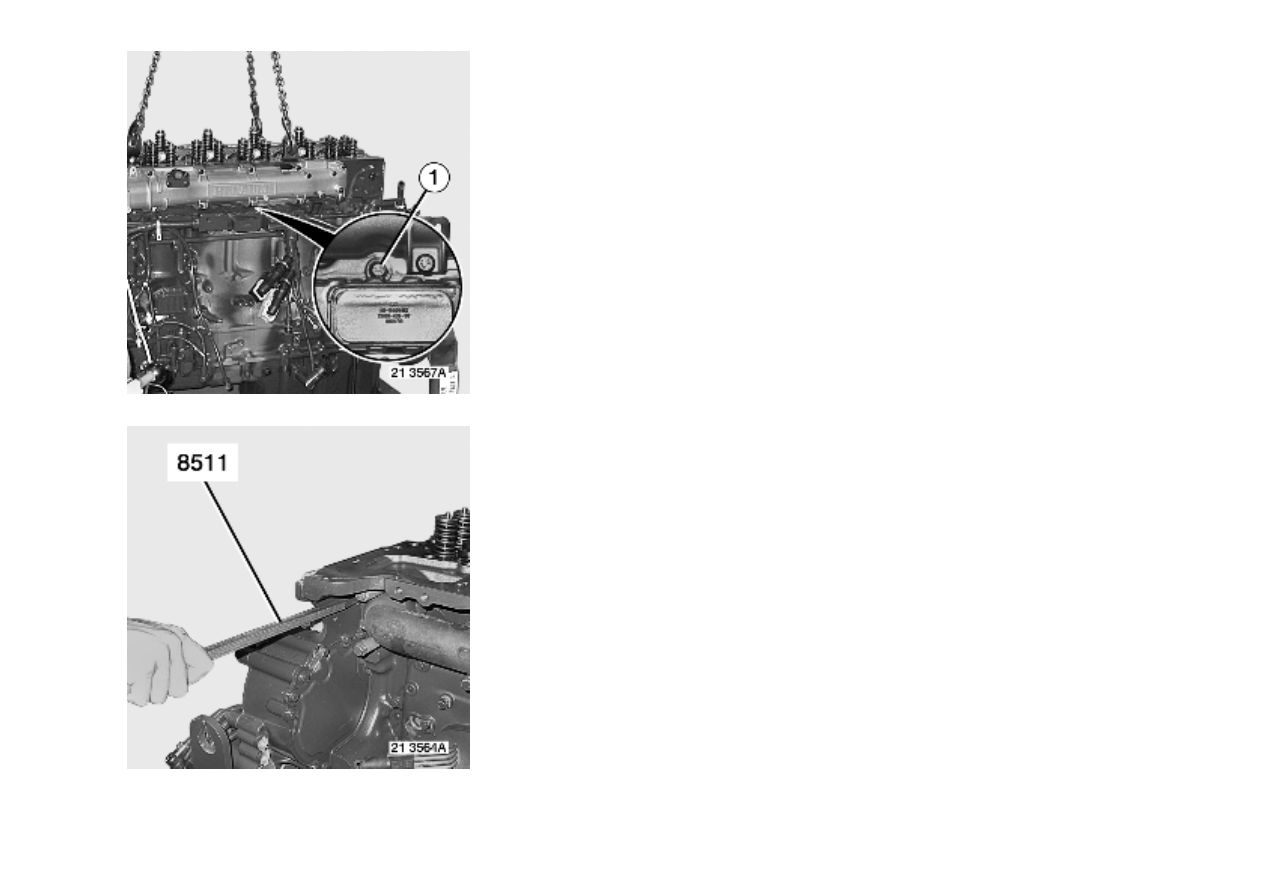

Remove the cylinder head bolts in the reverse sequence to tightening.

See pages .

Dislodge the cylinder head from the timing plate.

10 / 12

Use tool 8511.

Remove the cylinder head.

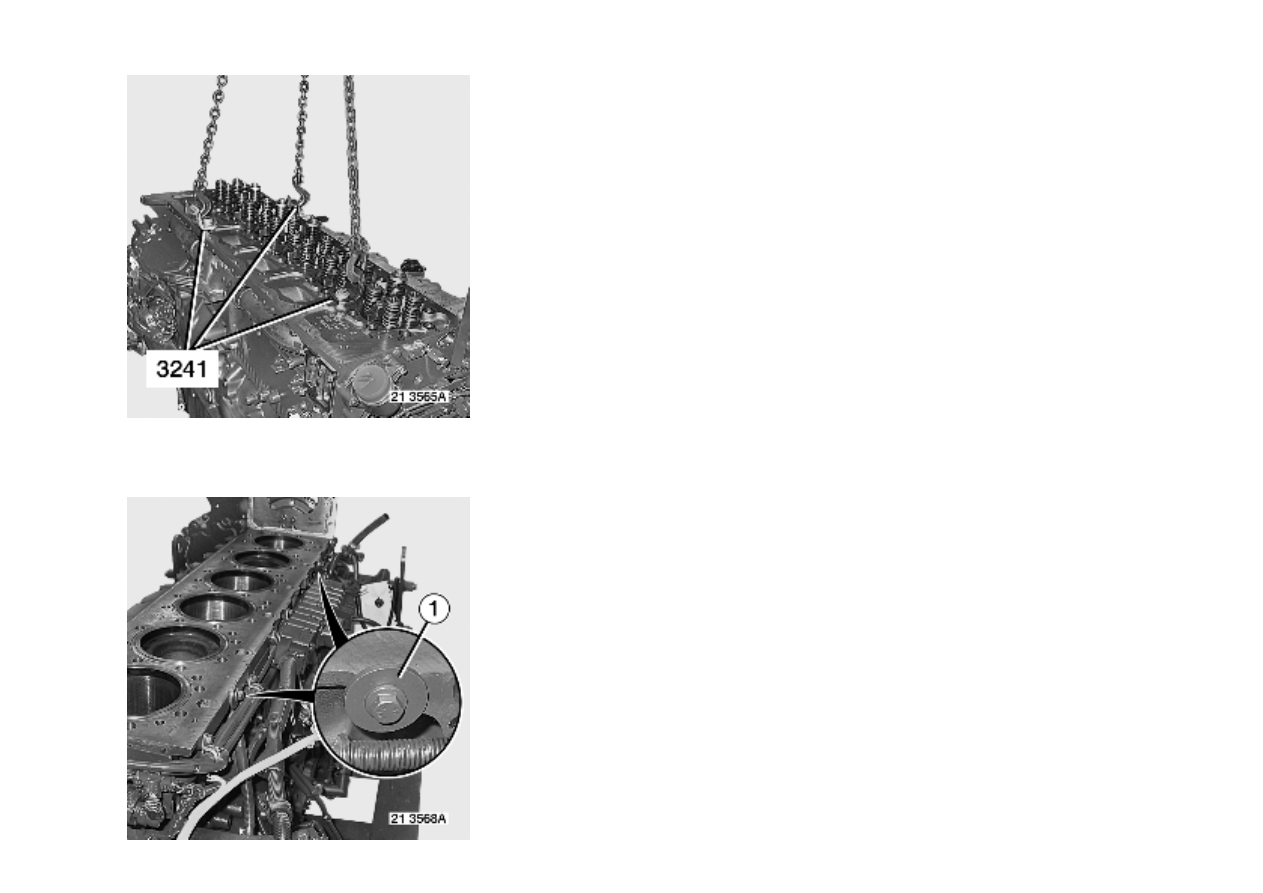

Use tool 3241.

Use lifting tackle.
