Renault Magnum engine. Manual - part 22

11 / 12

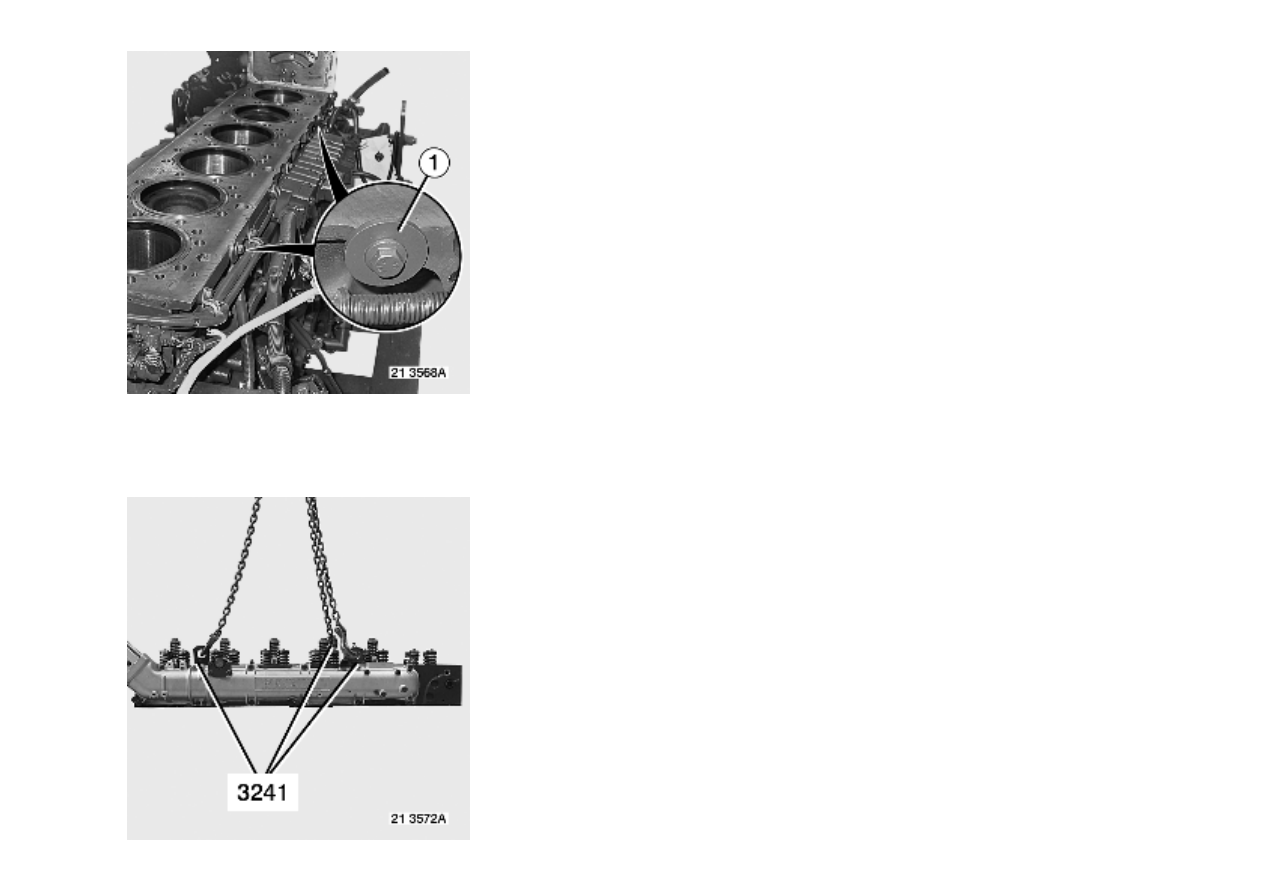

Remove planet wheel thrust washers

 (1).

Remove cylinder head gasket.

Immobilize liners.

Use tool 1462.

Tools
Specific tools

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

5000261380

CONTROL

1

1

7409998511

CONTROL LEVER

1

1

12 / 12

Locally manufactured tool

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

OFL1462

SPACER

2

1

OFL3241

HOOK

2

1

1 / 18

Cylinder head, fitting

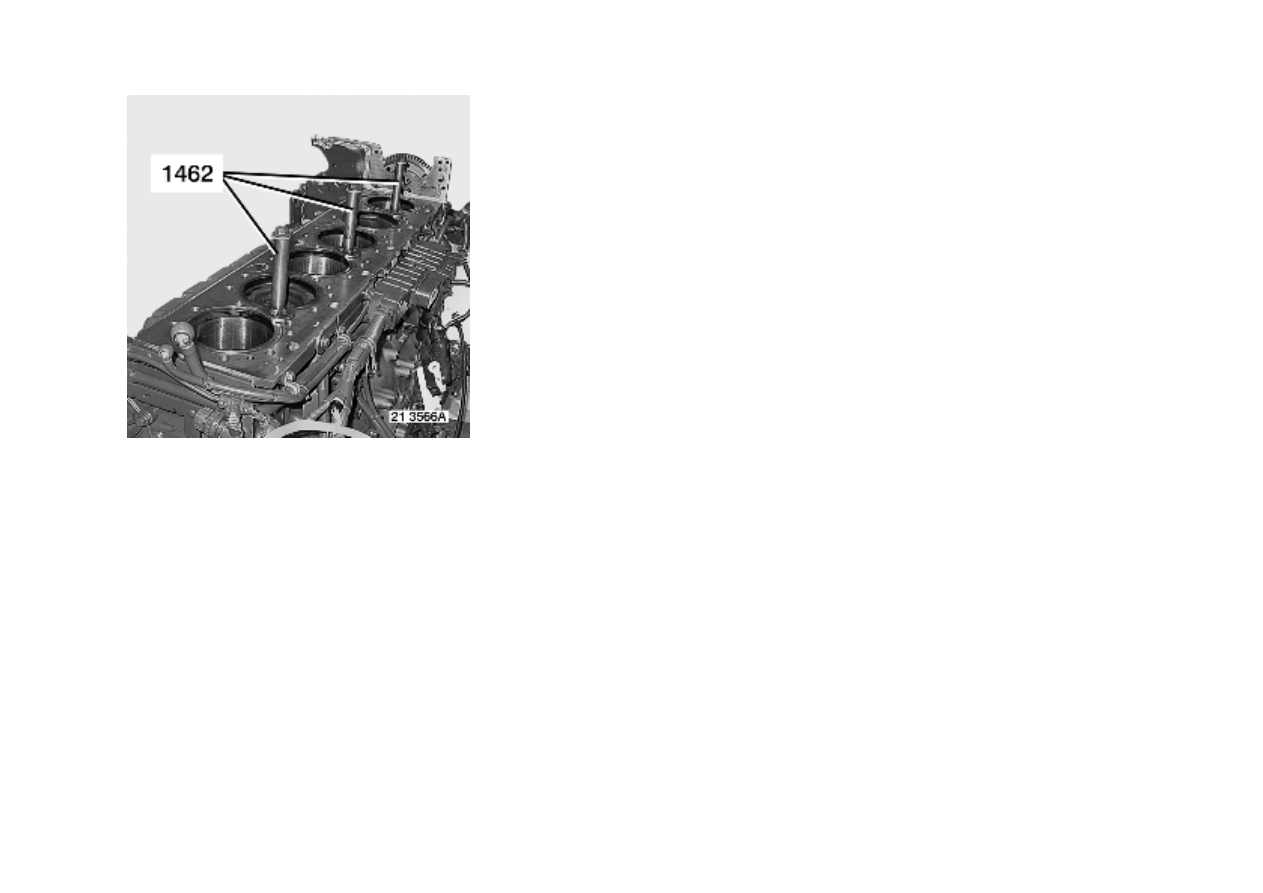

Withdraw tool 1462.

Clean the joint faces.

Tap the screw-threads in the cylinder block then blow through  with compressed air.

See pages .

If necessary, clean the copper sleeves on the unit pump injectors before positioning the cylinder head on the cylinder block.

See pages .

2 / 18

Fit the stops

 (1).

Tighten to torque.

See pages .

Fit a new cylinder head gasket.
