Renault Magnum engine. Manual - part 19

24 / 25

7409998531

INSTALLATION

TOOL (PISTON)

2

1

7488800083

PULLER

(PISTON RINGS)

2

1

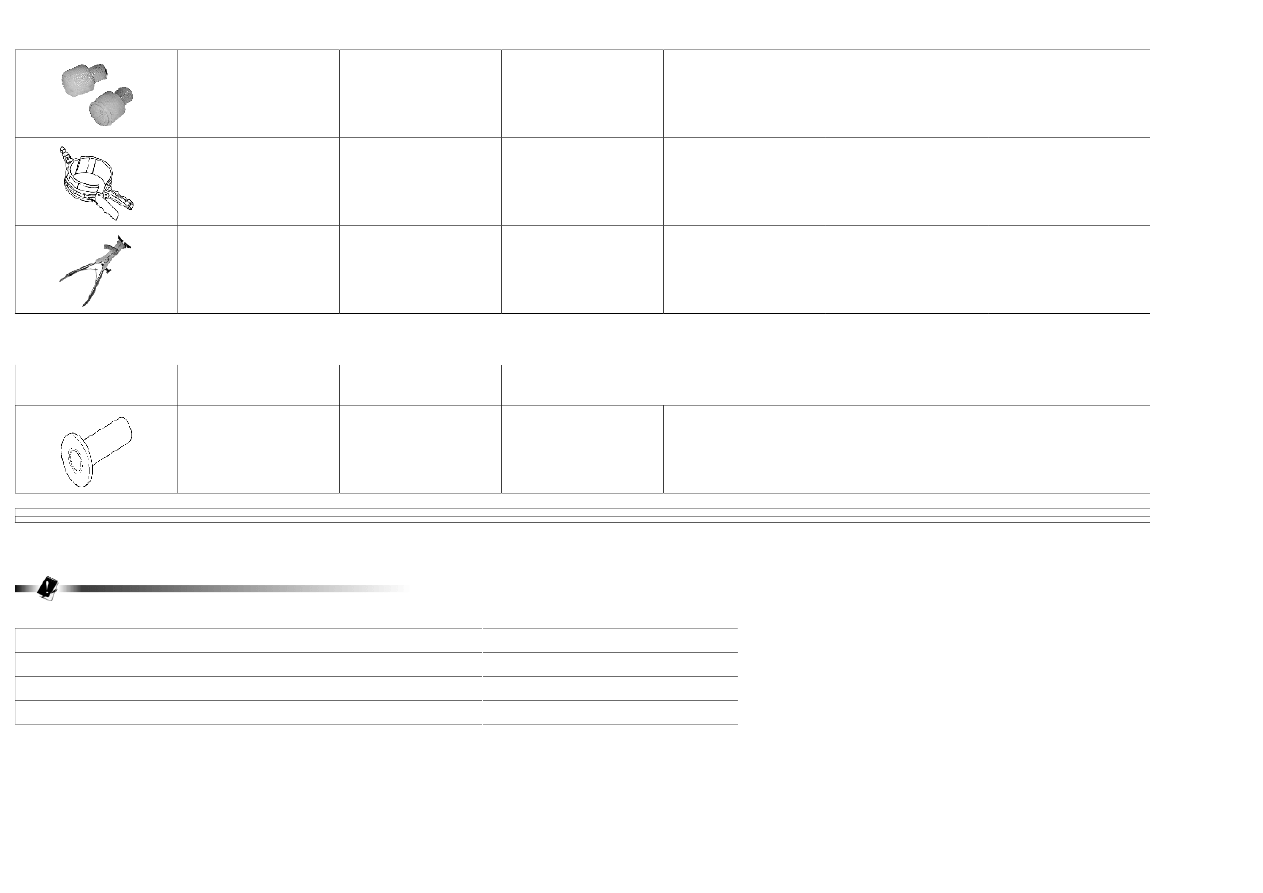

Locally manufactured tool

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

OFL1462

SPACER

3

1

Big end caps, tightening torques

Tighten in diagonally opposed sequence.

Stage

1

20±3 Nm

Stage

2

60±3 Nm

Stage

3

90±5 °

Control torque

115 › 195 Nm

Mobile hitch, exploded view

25 / 25

1 / 12

Cylinder head, removal

Remove the camshaft.

See pages .

Remove the injectors.

See pages .

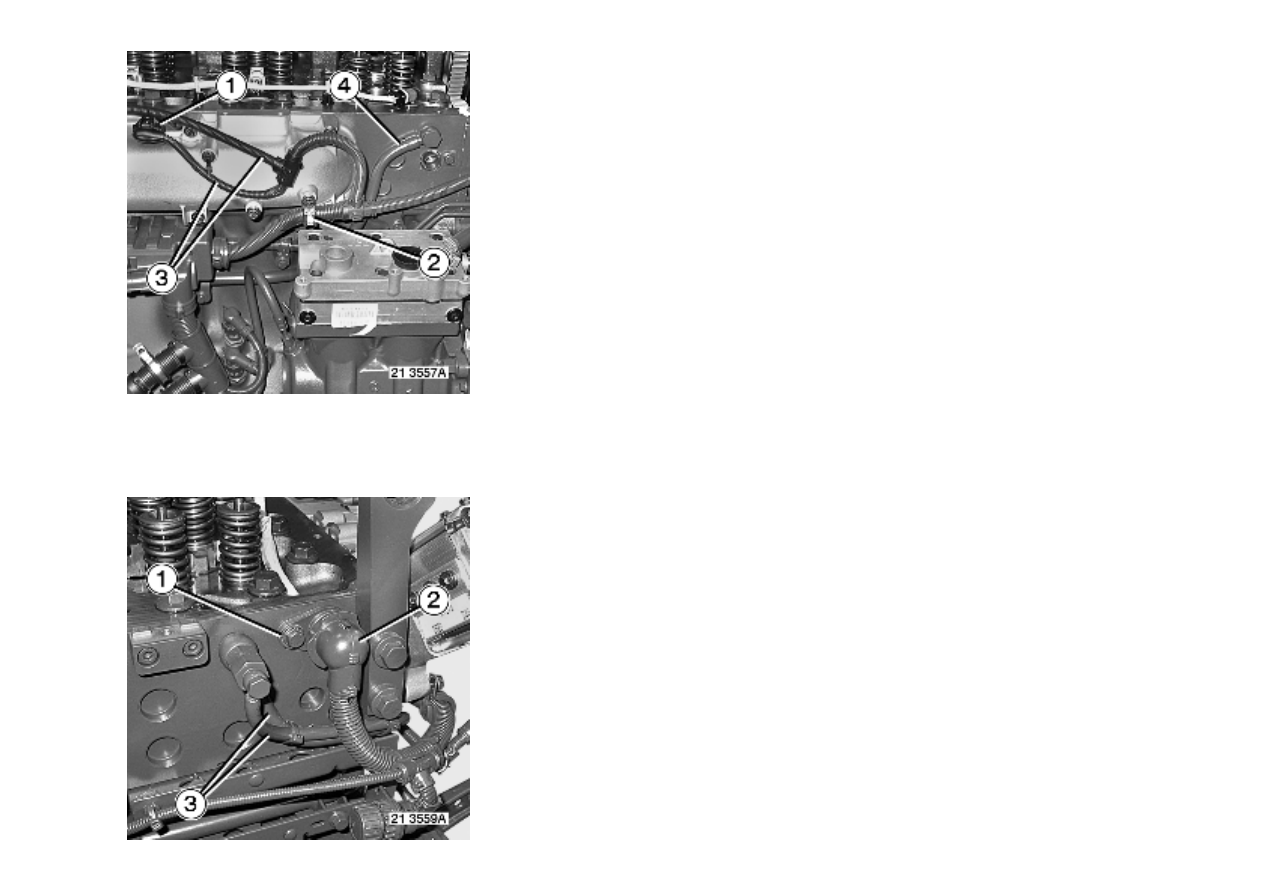

Unplug connector

 (1).

Disconnect wire

 (2).

Remove clamps

 (3).

2 / 12

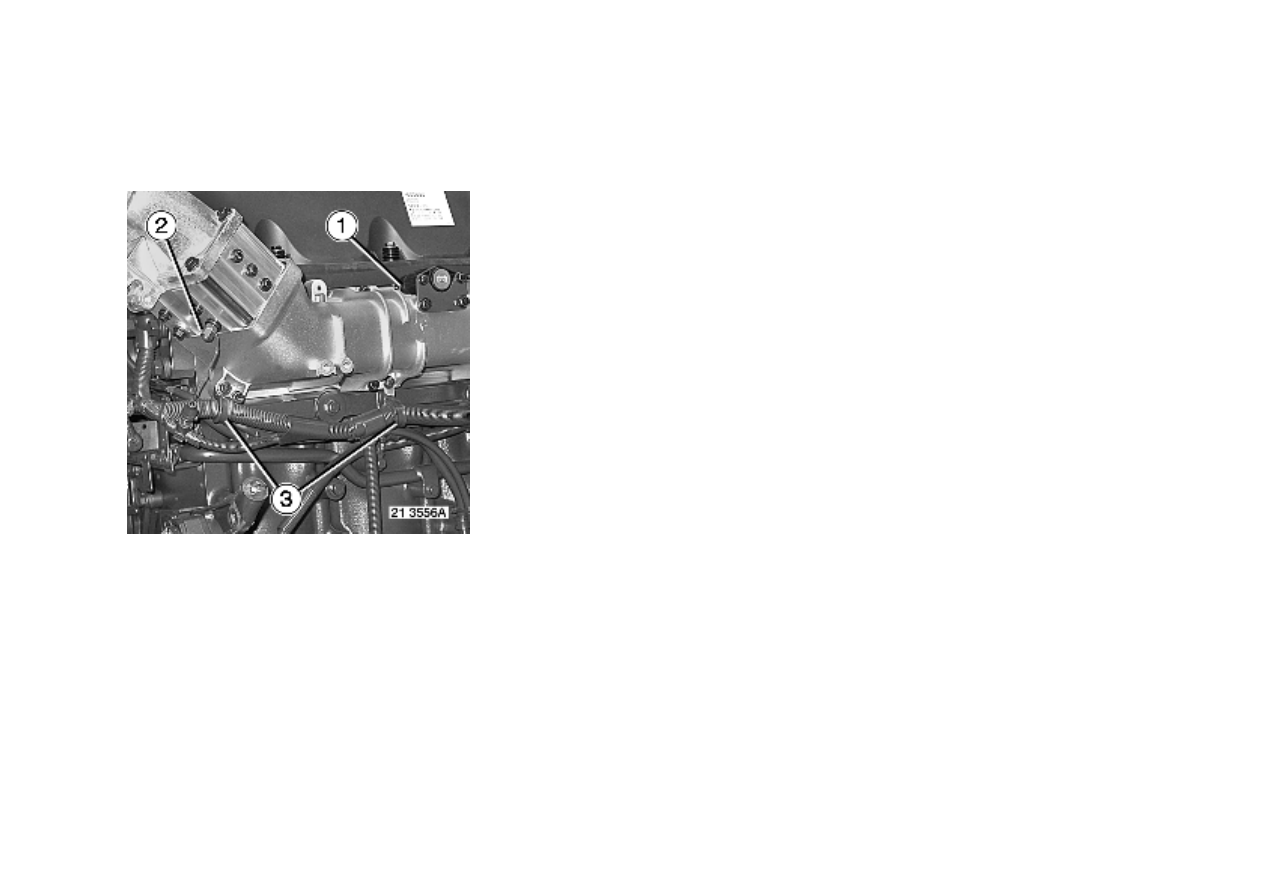

Unplug connector

 (1).

Remove clamp

 (2).

Disengage wiring harnesses

 (3).

Disconnect pipes

 (4).
