Renault Magnum engine. Manual - part 17

16 / 25

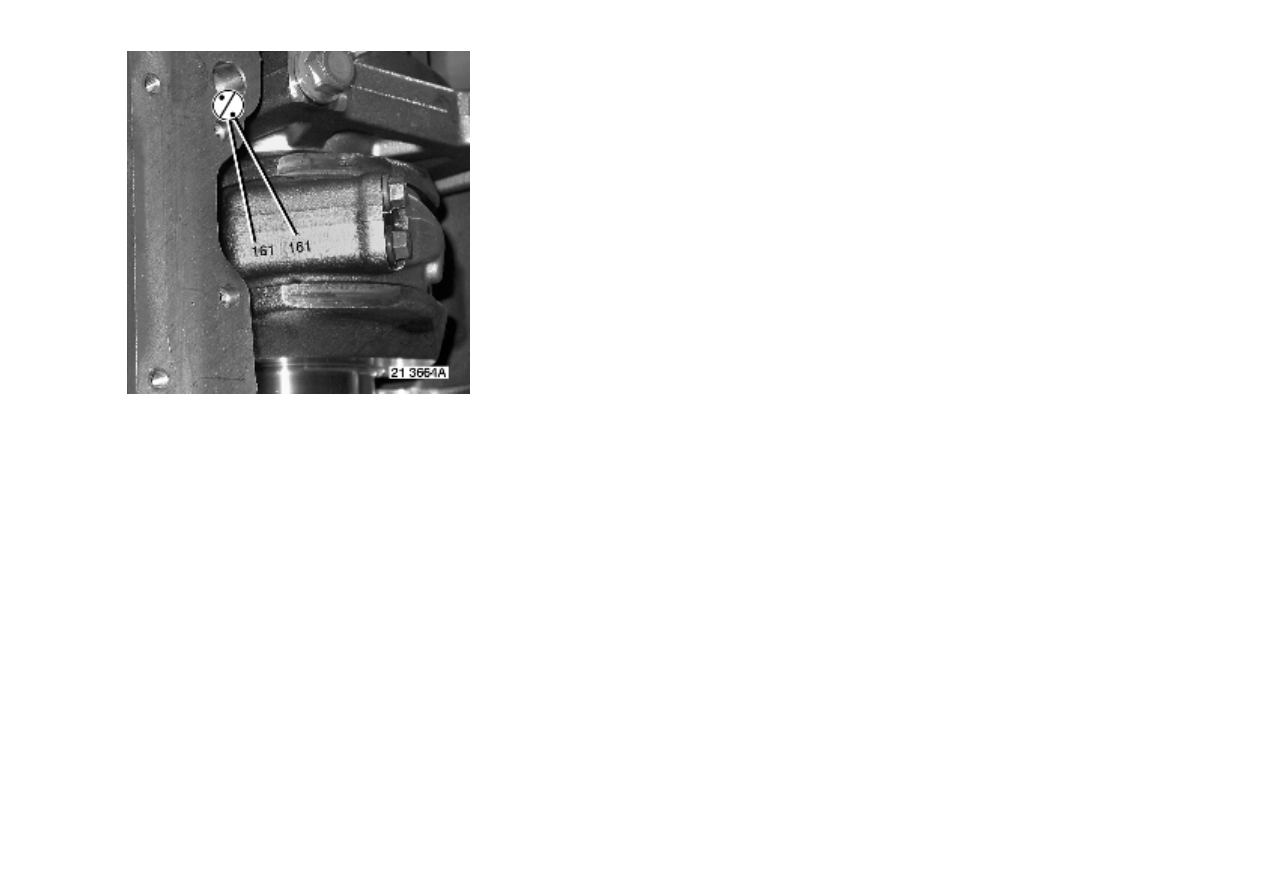

The marking

 (›) must be directed towards the front of the engine (N°  1 cylinder).

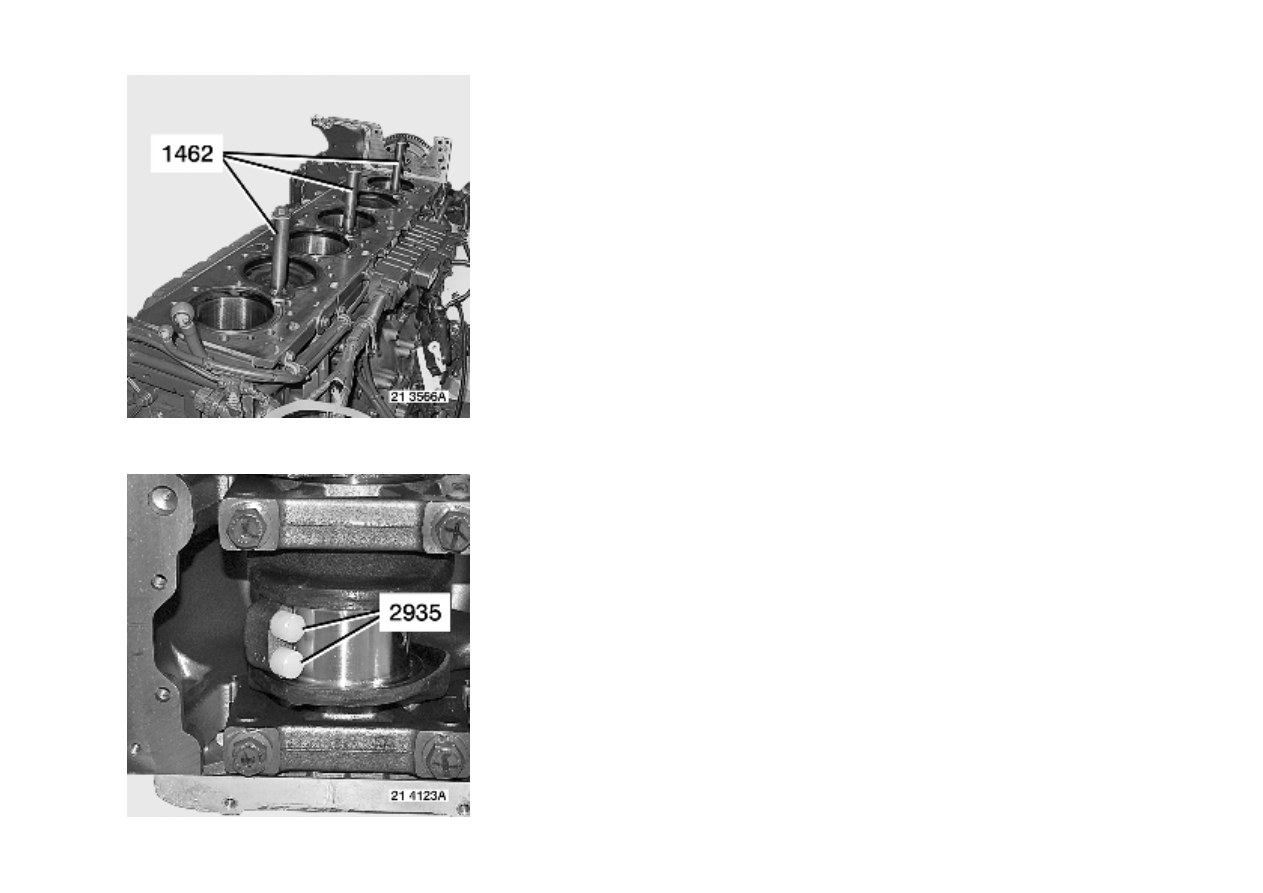

Immobilize liners.

Use tool 1462.

Withdraw tool 2935.

17 / 25

Clean the contact faces thoroughly.

Fit bearing half-shells

 (7).

Match the direction of orientation.

Apply oil (engine oil) to the inner faces of bearing half-shells

 (7) when installing them. Do not apply oil to the support face.

Fit connecting rod caps

 (6).

Ensure the marking.

18 / 25

Fit securing bolts

 (5).

Tighten to torque.

See pages .

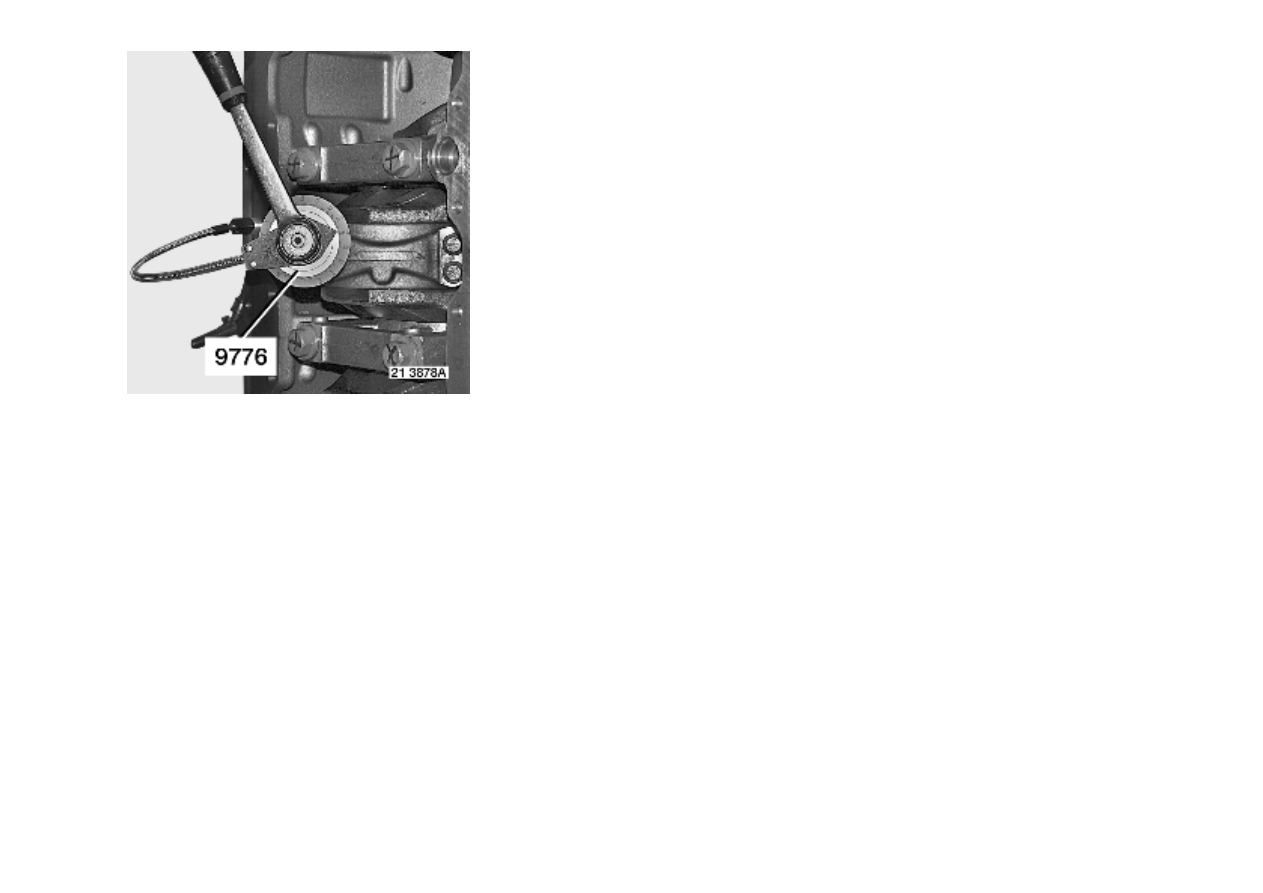

Use tool 9776.

Check that the crankshaft rotates freely by turning it by hand.

19 / 25

Oil jets

Fit oil jets

 (4).

Fit securing bolts

 (3).

Tighten to torque.

See pages .

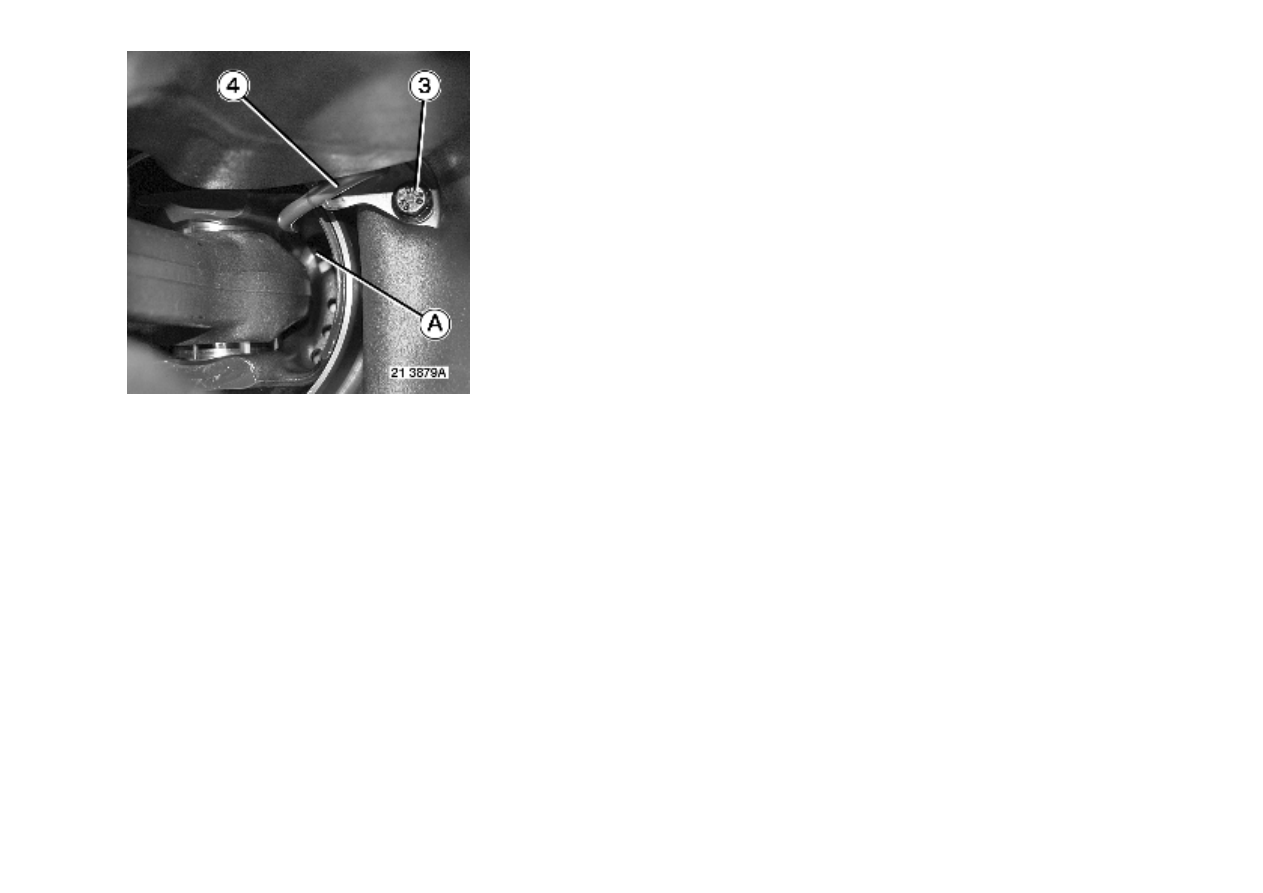

Check that jet

 (4) is right in front of the oilway port  (A) under piston head  (13).

Fit the oil pump.

See pages .
Cylinder block stiffener
