Renault Premium engine. Manual - part 105

8 / 19

Use a drift

 (A).

Fit nut

 (4).

Tighten to torque.

See page(s) .

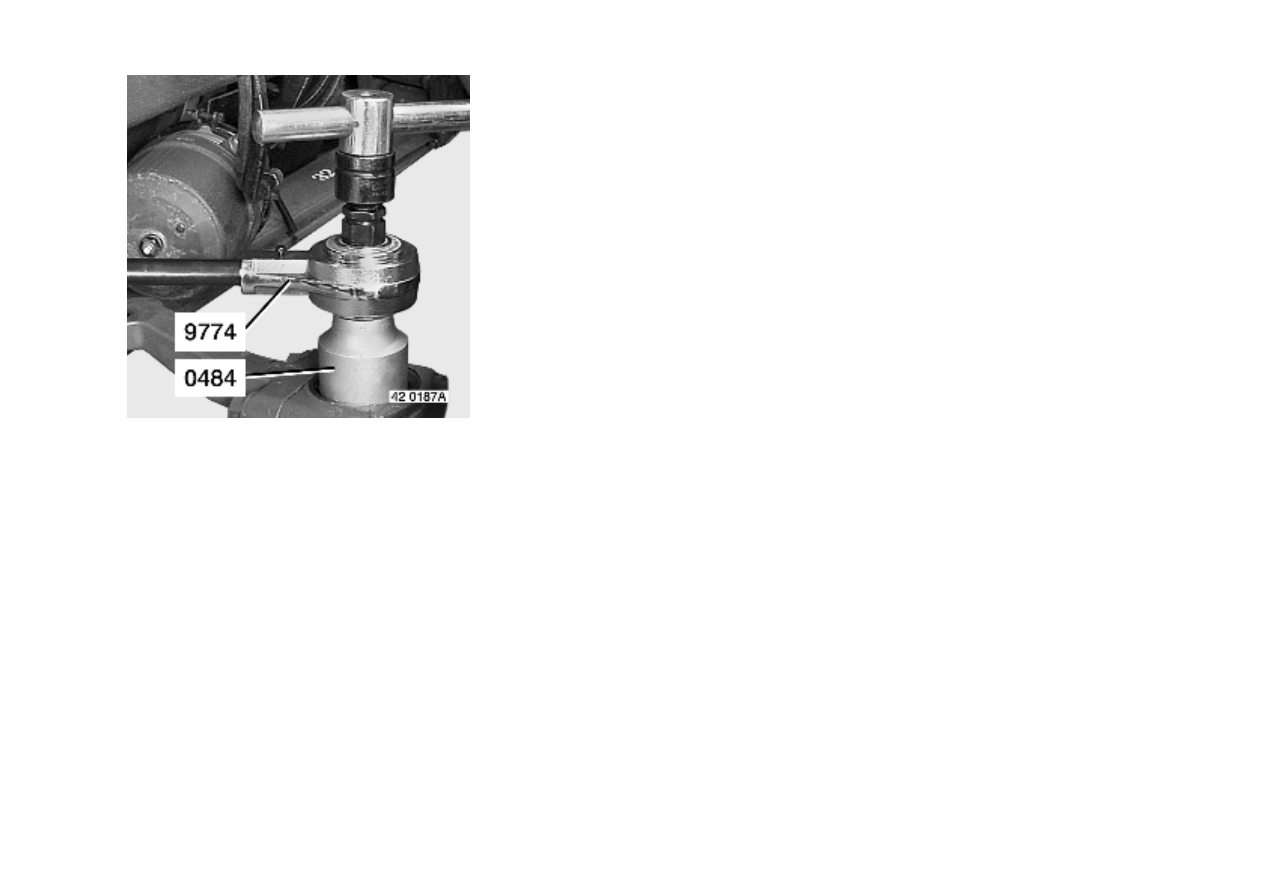

Use tool 0484.

If necessary

Use tool 9774.

Fit a new lip seal

 (3).

Fit cover

 (2).

Tighten to torque.

See page(s) .

Fit a new lip seal

 (12).

Fit cover

 (11).

Tighten to torque.

See page(s) .

Fit grease nipples

 (1).

Grease the kingpin through grease nipples

 (1) on the top and bottom cover caps.

Use

SUPEROL HP2

9 / 19

grease.

Move the stub axle around between the two steering lock stops.

Check that the grease passes through all the seals.

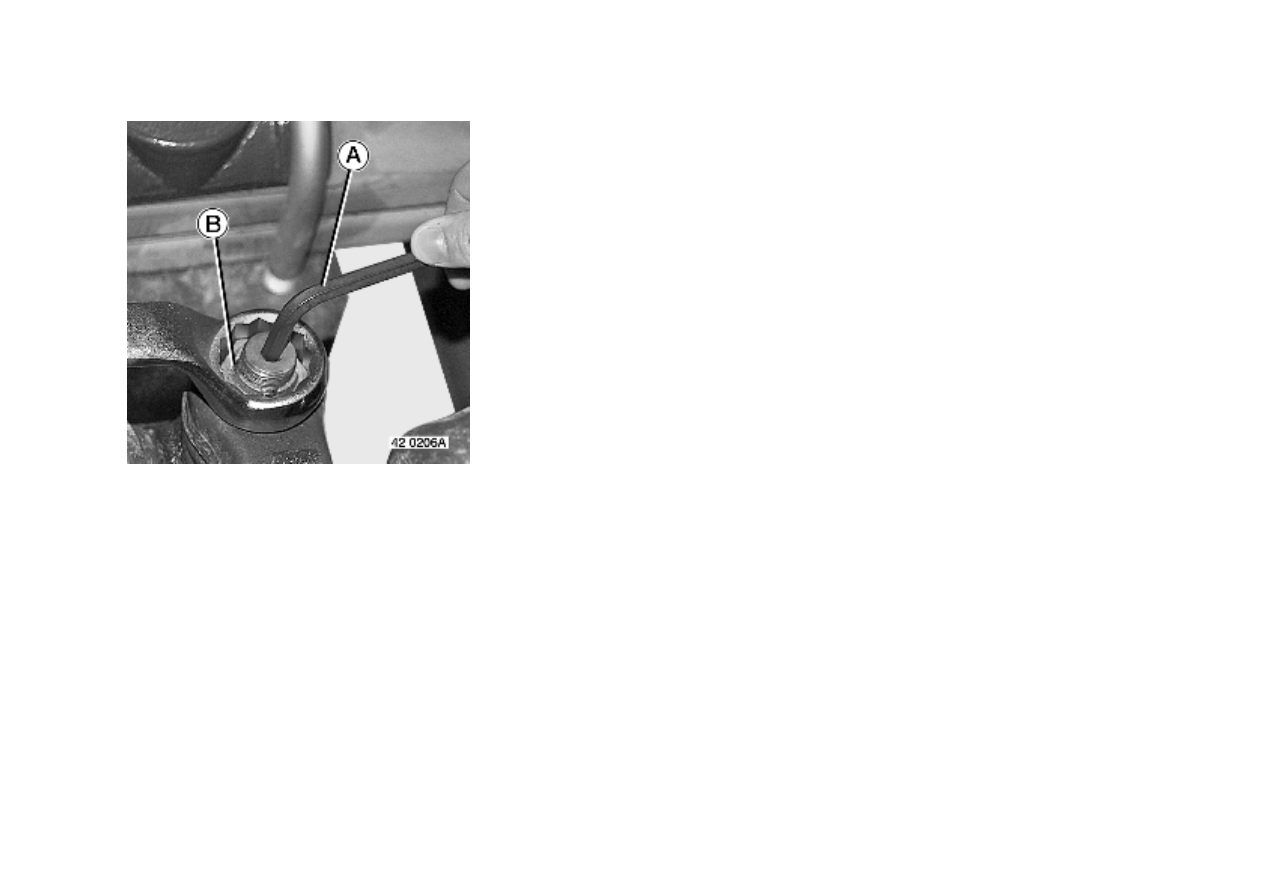

Place track rod ball-joint in position.

Retain the ball-joint against rotation using a hexagon

 6 wrench (A) and bring nut (B) into contact.

Tighten the nut to torque.

See page(s) .
Disc brakes

Fit axle steering arm

 (15).

Tighten to torque.

See page(s) .

Fit the wheel speed sensor bracket .

Tighten to torque.

See page(s) .
Drum brakes

10 / 19

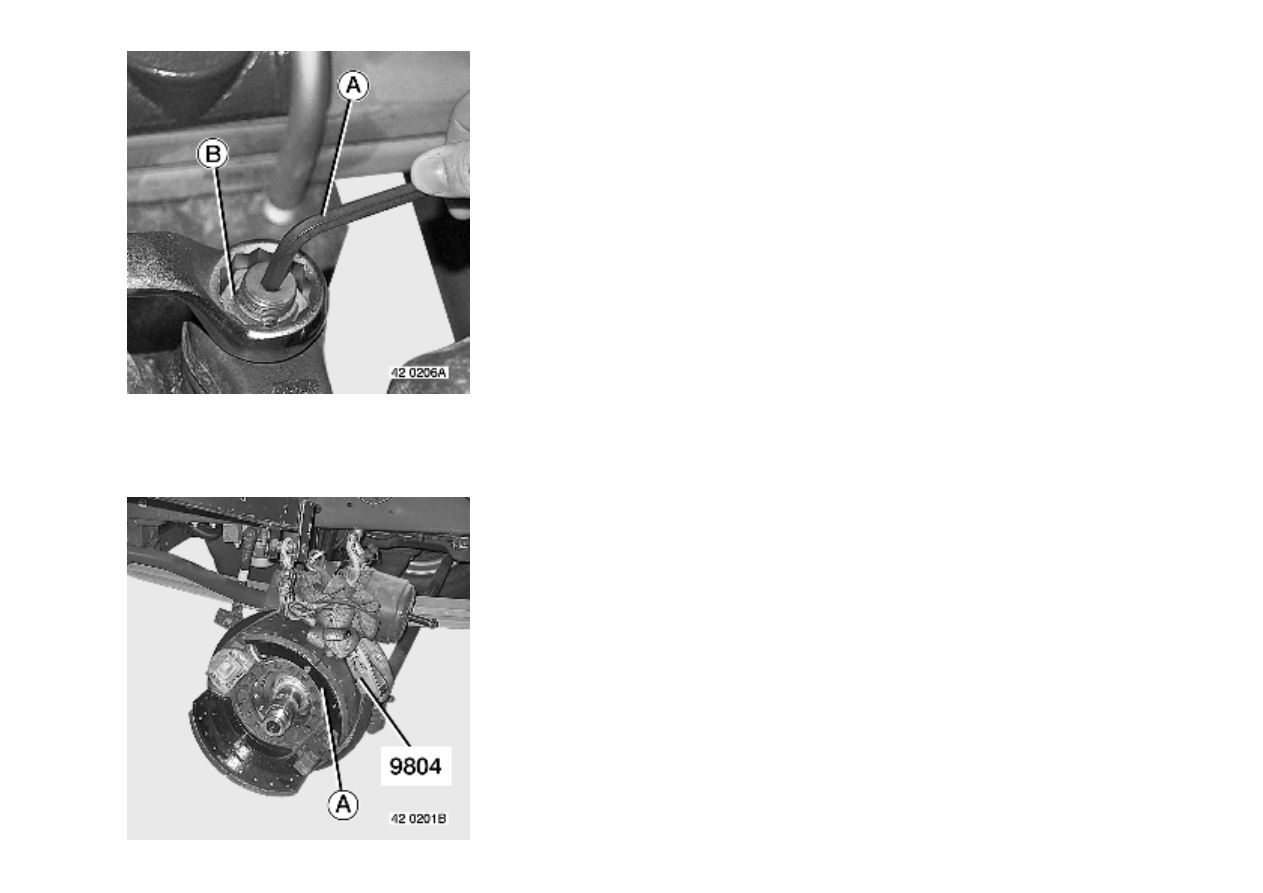

Position the drag link ball-joint.

Retain the ball-joint against rotation using a hexagon

 6 wrench (A) and bring nut (B) into contact.

Tighten the nut to torque.

See page(s) .

11 / 19

Fit brake support

 (A).

Use tool 9804.

Line up the marks made upon removal.

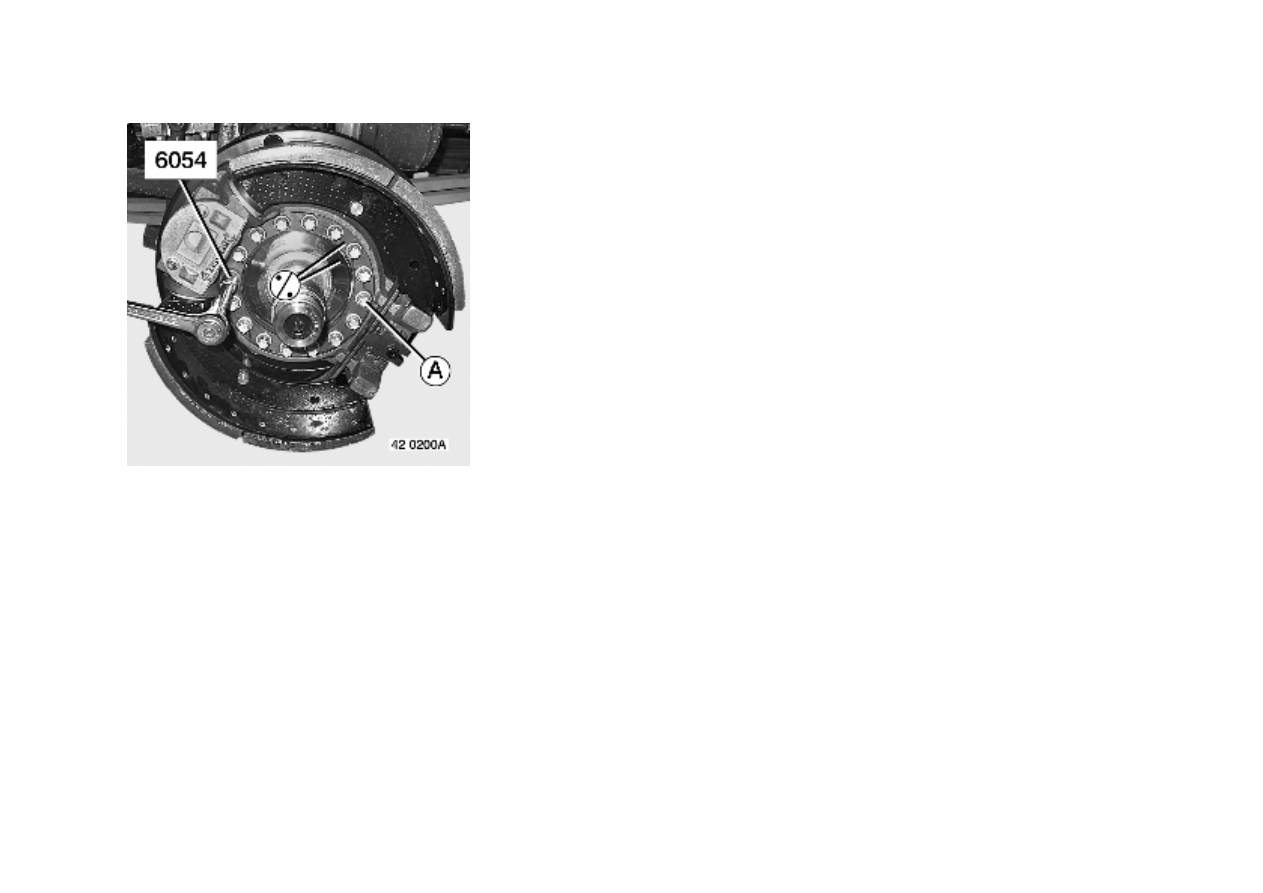

Fit bolts

 (A).

Use tool 6054.

Tighten to torque.

See page(s) .

Withdraw tool 9804.
