Renault Premium engine. Manual - part 104

4 / 19

Do not fit seal (7).

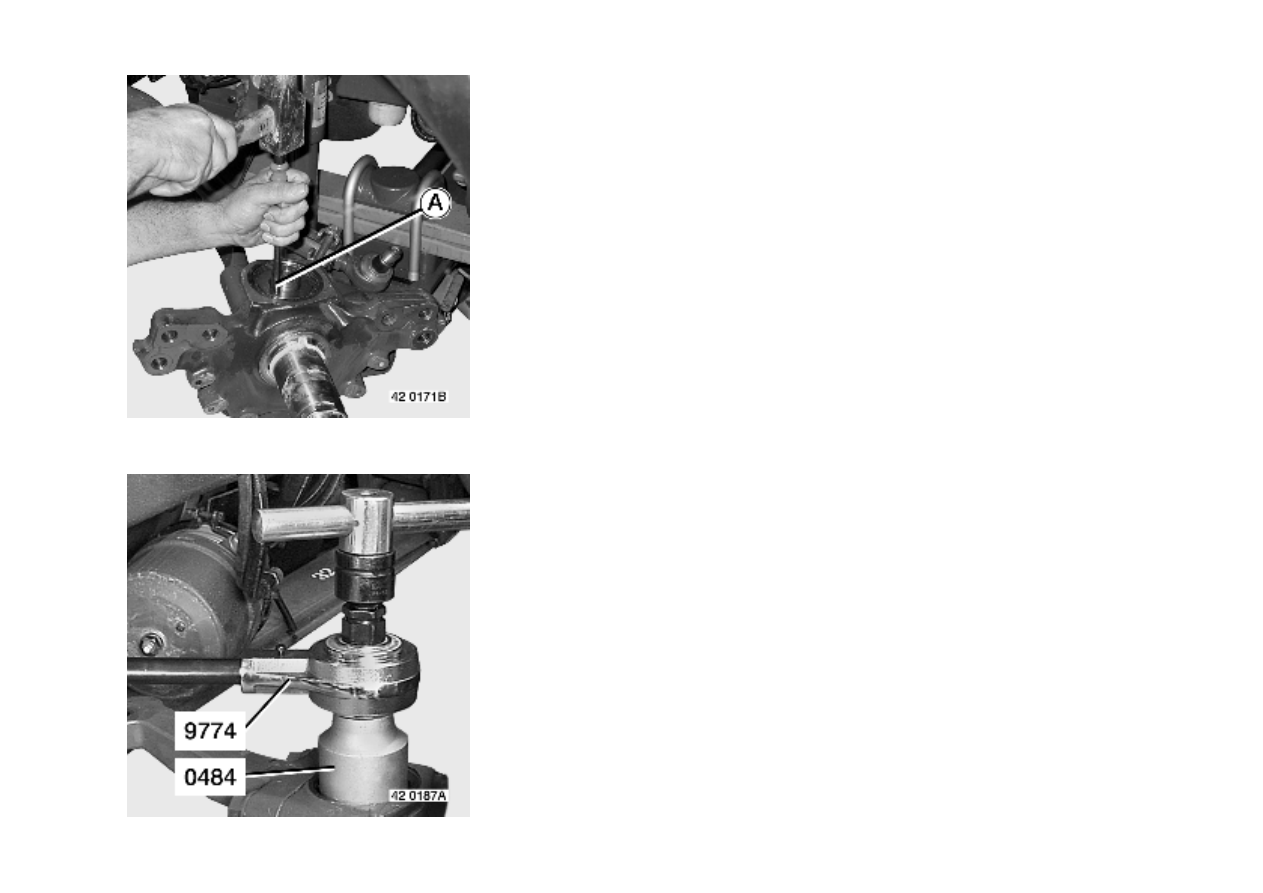

Fit bearing unit

 (5) to kingpin (10).

Use a drift

 (A).

Fit nut

 (4).

5 / 19

Tighten to torque.

See page(s) .

Use tool 0484.

If necessary

Use tool 9774.

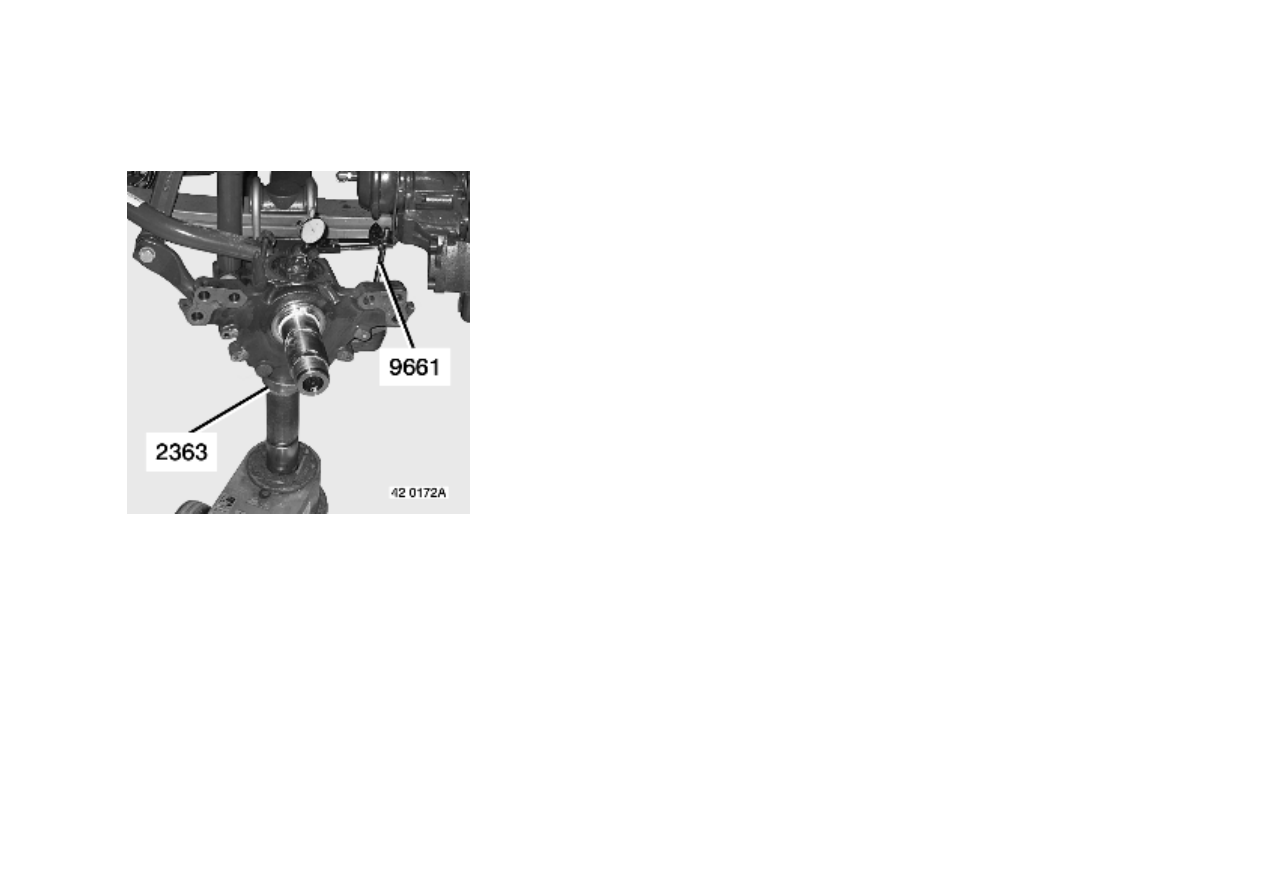

Place the dial gauge foot on a flat surface of the stub axle with the stylus in contact with kingpin

 (10).

Use tool 9661.

Place a jack under the stub axle.

If necessary

Use tool 2363.

Raise the jack.

Set the dial gauge to

 0 and lower the jack.

Note down reading

 (A) (A = stub axle end play).

Remove kingpin

 (10).

See page(s) .

6 / 19

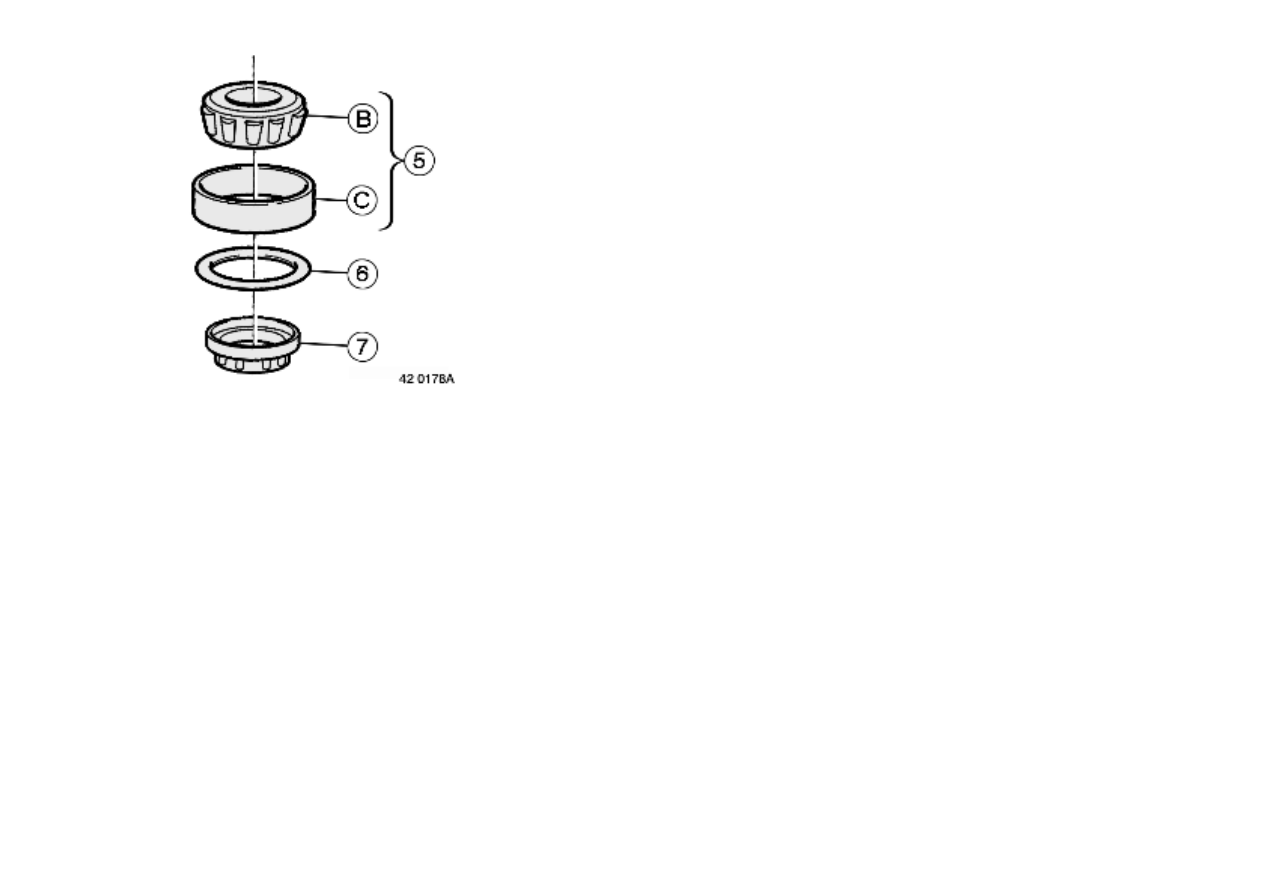

Assemble bearing

 (5) made up of outer ring (C) and inner ring (B).

Fit seal (7).

Compare reading

 (A) with the Manufacturer's value.

See page(s) .

If

 (A) is higher than the Manufacturer's value, insert shims (6) to obtain the required play.

7 / 19

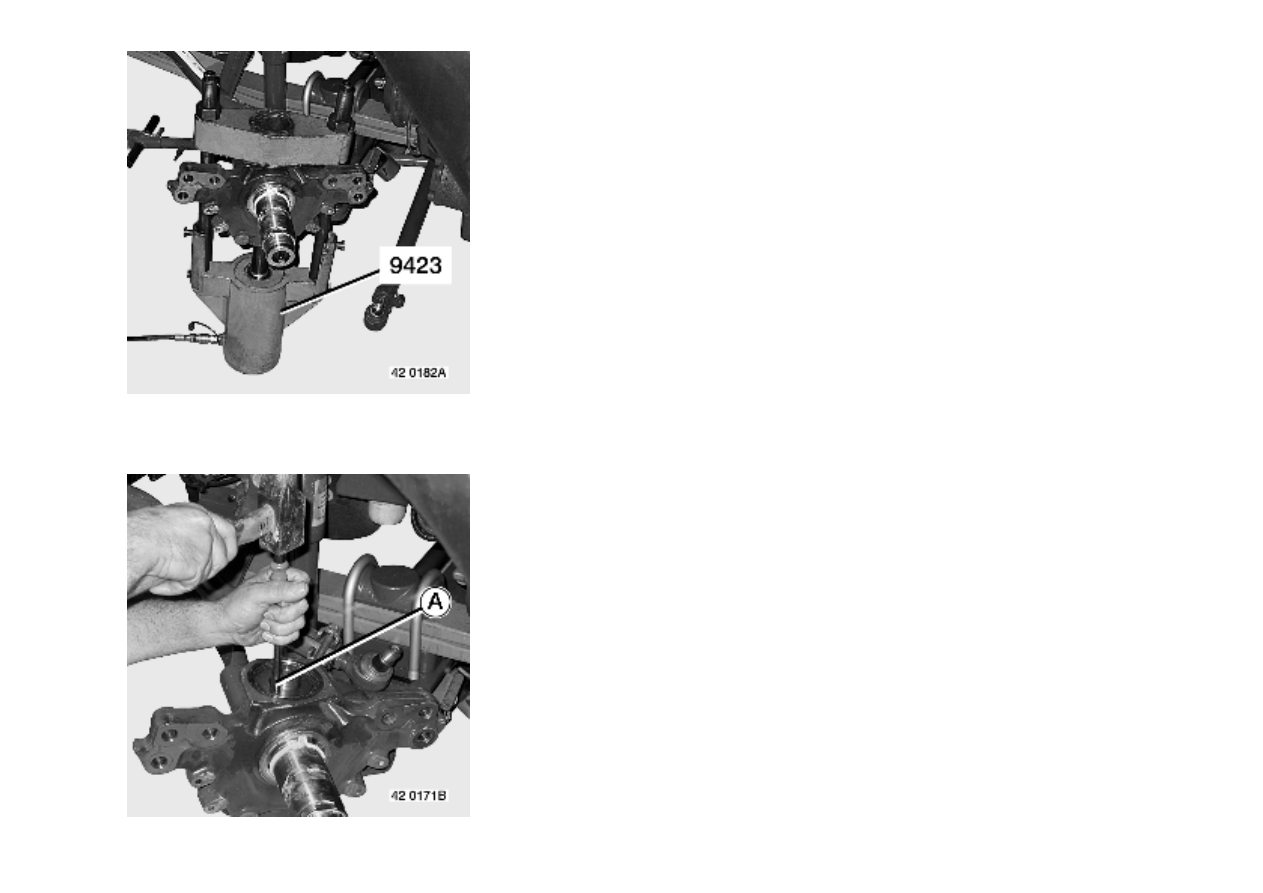

Fit pivot pin

 (10).

Use tool 9423.

Press until a force of

 17 tonnes is reached.

Fit bearing unit

 (5) to kingpin (10).
