A - Disc brakes
B - Drum brakes

1 / 19

Fitting

Depending on the vehicle's equipment.

The item numbers indicated in the text correspond to the figure on page .

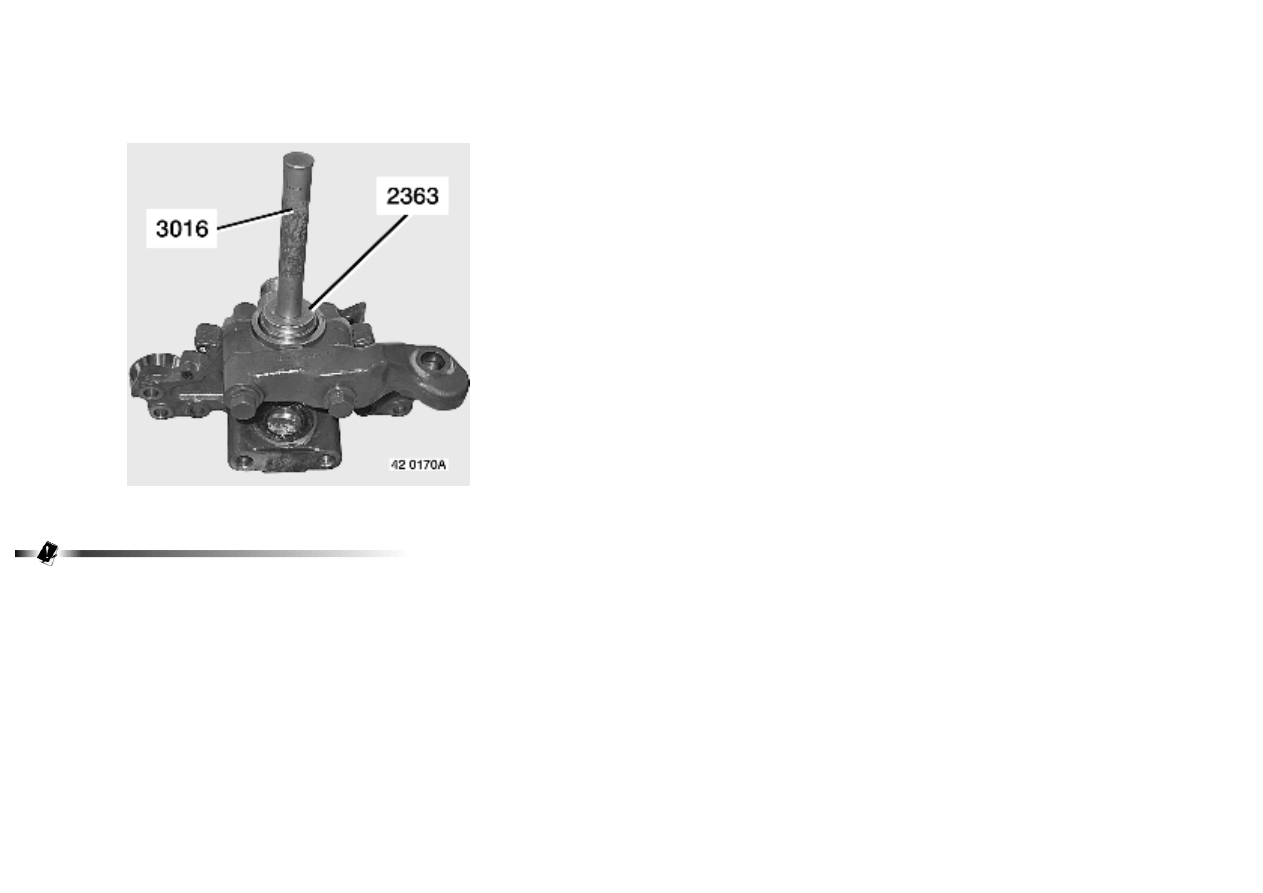

Install a new ring

 (9).

Use tool 3016 + 2363

Drive in as far as the shoulder stop.

2 / 19

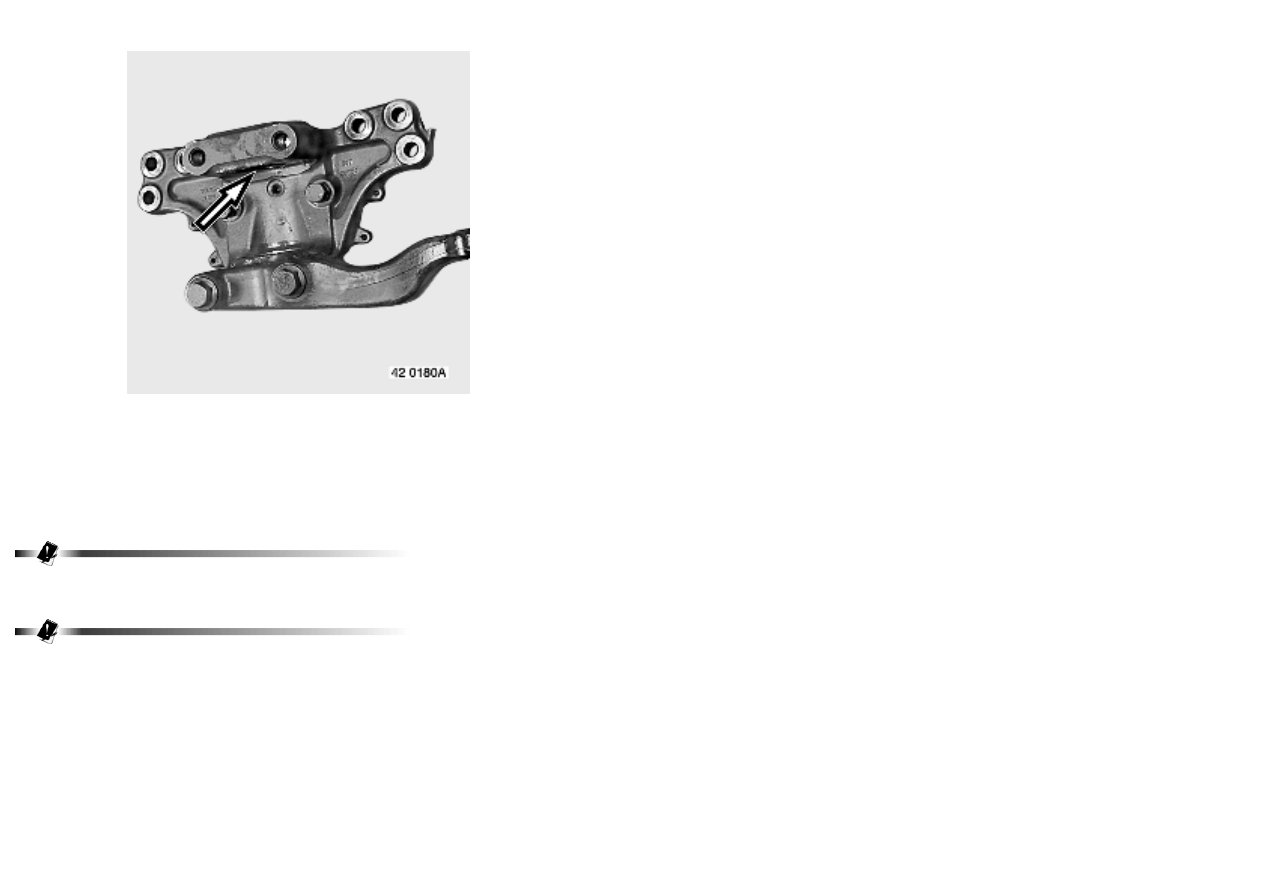

Grease the top support face of the stub axle.

Use

SUPEROL HP2

grease.

Install a new seal

 (14).

Match the direction of assembly.

Do not grease seal

 (14).

Fit stub axle

 (8).

Take care to not damage seal

 (14).

3 / 19

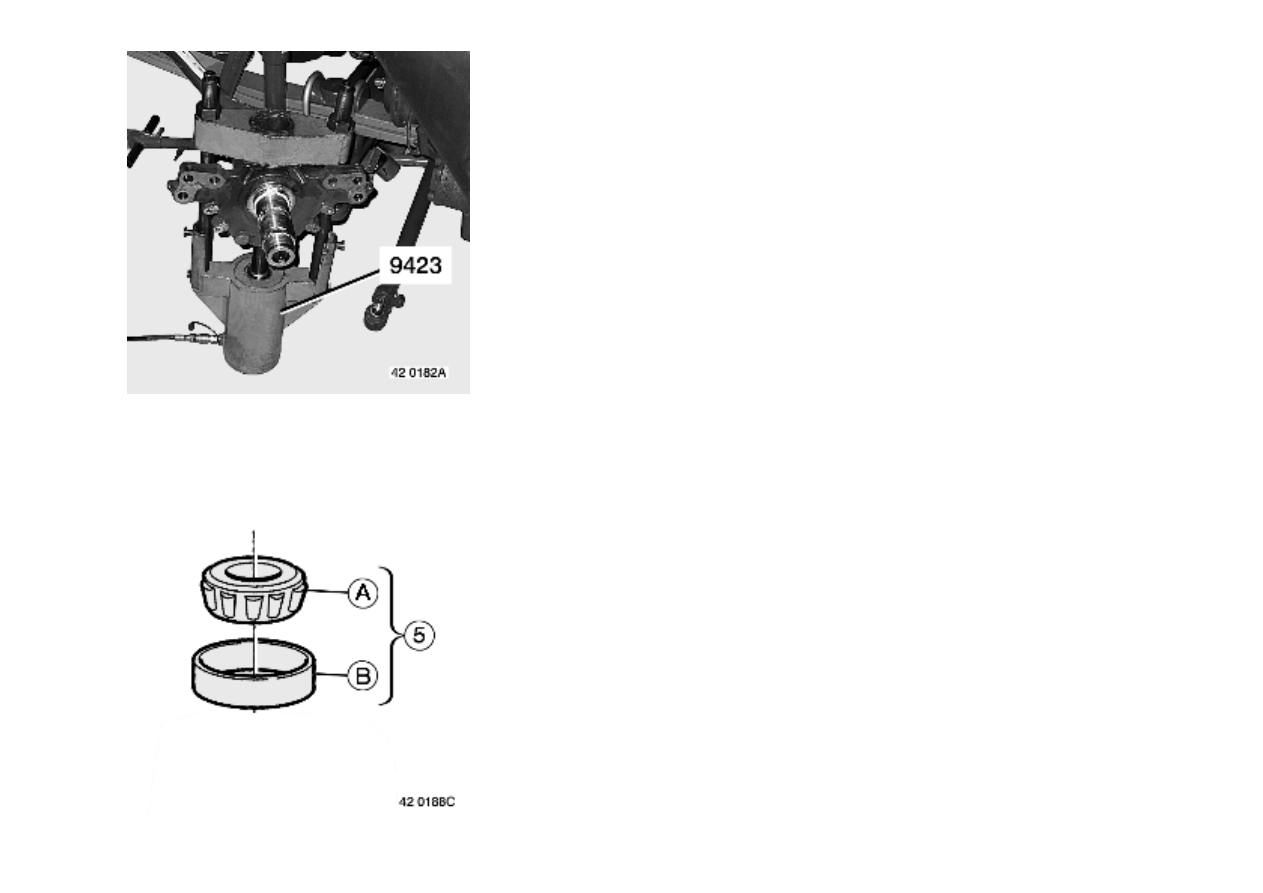

Install kingpin

 (10).

Use tool 9423.

Press until a force of

 17 tonnes is reached.

Assemble bearing

 (5) made up of outer ring (B) and inner ring (A).
