Renault Scenic III. Руководство - часть 43

5.12

RUS_UD31747_2

RUS_NU_1095-2_JR95_Renault_5

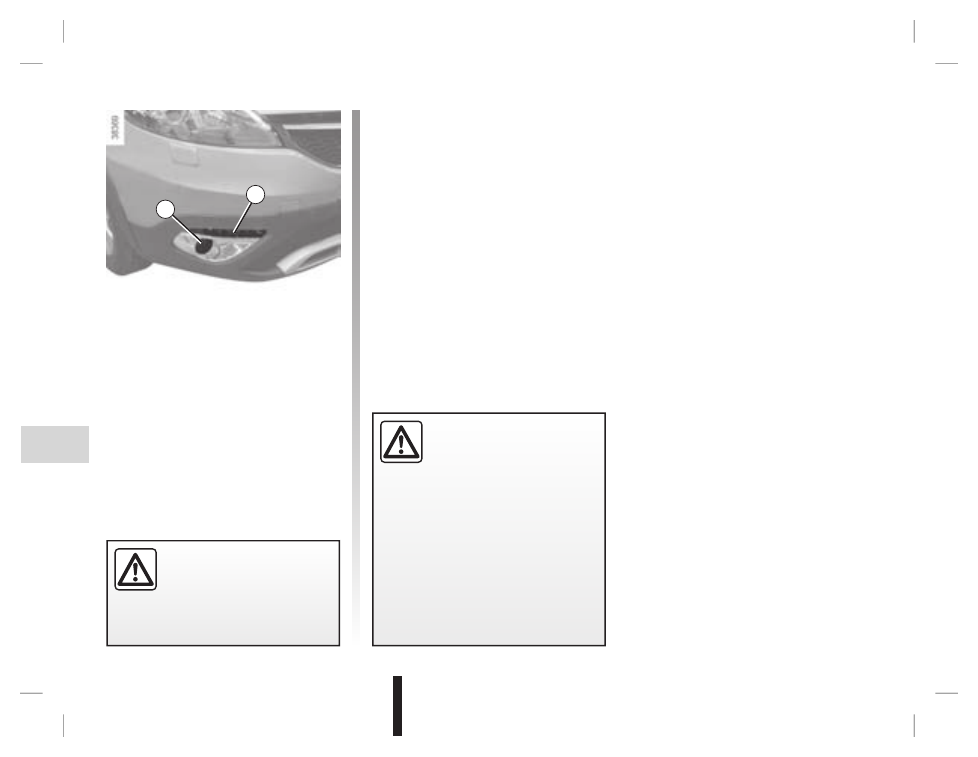

ФАРЫ: замена ламп

(2/2)

Передние противотуманные

фары 9

В связи с необходимостью снятия пере-

днего бампера обратитесь на сервисную

станцию компании-производителя.

Ходовые огни/габаритные

огни 10

(В зависимости от комплектации автомо-

биля)

Обратитесь  на  сервисную  станцию

компании-производителя.

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

Все работы по техобслужива-

нию или модификации элек-

трооборудования  Вашего

автомобиля  должны  выпол-

няться  специалистами  сервисной

станции  компании-производителя,  в

противном случае неправильное под-

соединение элементов электрообору-

дования может привести к его выходу

из строя (это касается проводки, при-

боров и особенно генератора); кроме

того, на сервисной станции имеются

все  необходимые  инструменты  для

установки  данного  оборудования  на

Ваш автомобиль.

9

10

5.13

RUS_UD15441_4

RUS_NU_1095-2_JR95_Renault_5

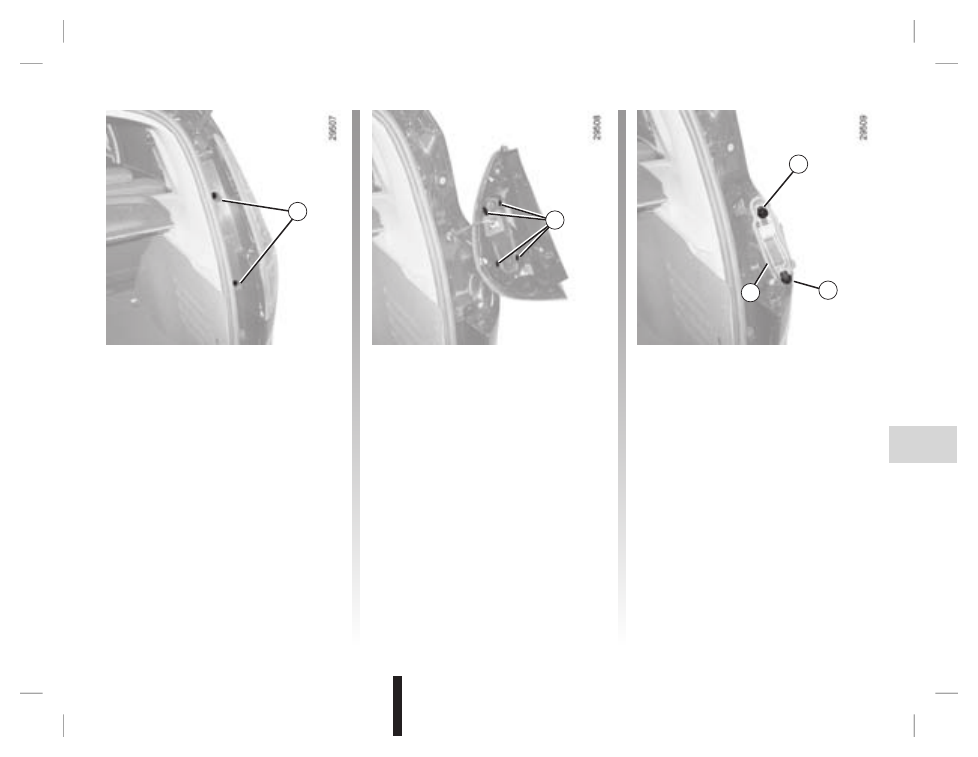

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

(1/3)

Модификация с нормальным

шасси

Указатели поворотов и стоп-сигнал
С наружной стороны отверните винты 5

с помощью отвертки с плоским лезвием

и потяните комбинированный фонарь на

себя.

Установка
Для установки действуйте в обратном по-

рядке, стараясь не повредить жгут прово-

дов.
Примечание:  не  снимайте  уплотни-

тель 9.

Отсоедините  патрон  лампы,  нажав  на

язычки 6.
Замените лампу.

Указатель поворота 7
Тип лампы: PY21W.
Габаритные  огни  и  фонарь  стоп-

сигнала 8
Тип лампы: P21/5W.

5

6

7

8

9

5.14

RUS_UD15441_4

RUS_NU_1095-2_JR95_Renault_5

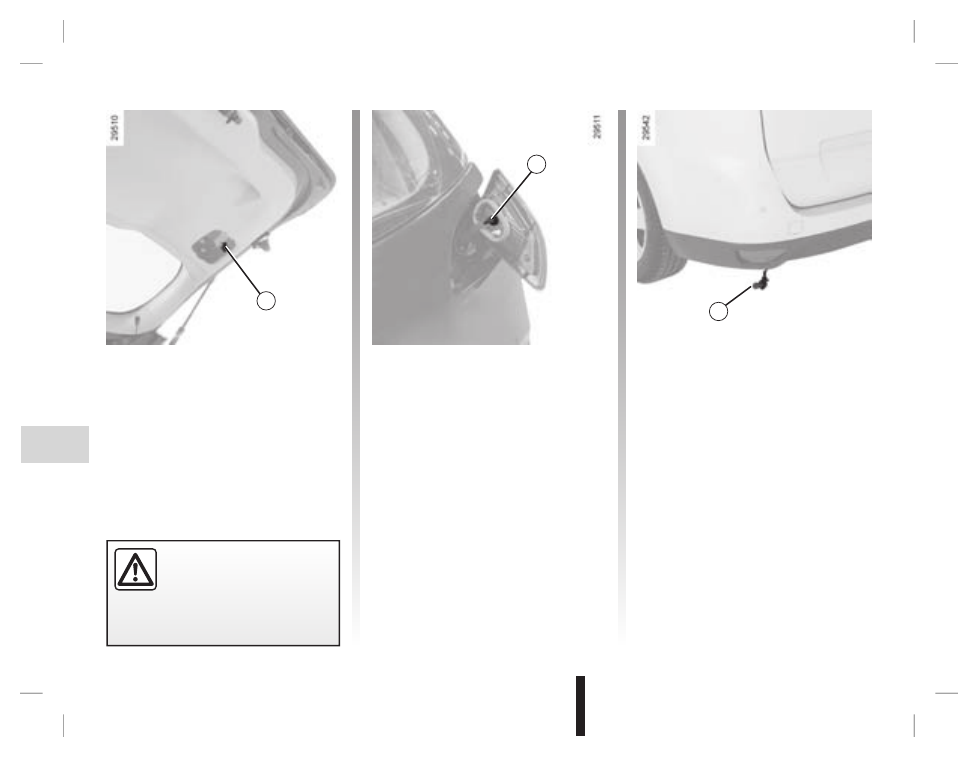

Задний противотуманный

фонарь или фонарь заднего

хода

(в зависимости от модификации автомо-

биля)
Действуя  снизу  автомобиля  получите

доступ к патрону лампы 12, затем вывер-

ните его, поворачивая к средней части ав-

томобиля.
Тип лампы: P21W.

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

(2/3)

С  наружной  стороны  автомобиля  потя-

ните блок фонарей и снимите его, затем

поверните патрон 11 на четверть оборота.
Замените лампу.
Тип лампы: W5W.

Установка
Для установки действуйте в обратном по-

рядке, стараясь не повредить жгут прово-

дов.

Габаритные огни
Со  стороны  багажника  отсоедините

крышку.
С  помощью  инструмента  отверните

гайку 10.

11

10

12

5.15

RUS_UD15441_4

RUS_NU_1095-2_JR95_Renault_5

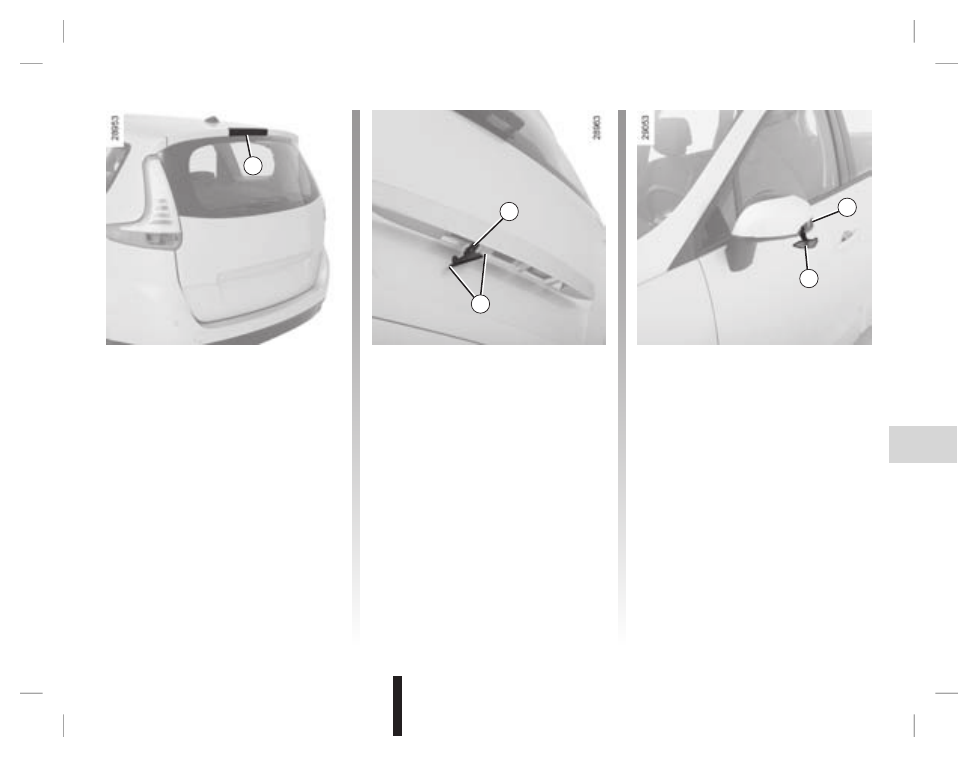

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

(3/3)

Боковые повторители

указателей поворота 16

С помощью отвертки с плоским лезвием

отсоедините  боковой  повторитель  ука-

зателей  поворота 16.  Установите  его  в

точке A  и  отклоните  повторитель  указа-

телей поворота к передней части автомо-

биля.
Поверните  патрон  на  четверть  оборота,

чтобы извлечь лампу.
Тип лампы: W5W.

16

A

Фонари освещения номерного

знака 14

Отсоедините  фонарь 14,  нажав  на

язычок 15.
Снимите  крышку  фонаря  для  доступа  к

лампе.
Тип лампы: цилиндрическая с конце-

вым цоколем C5W.

14

Третий фонарь стоп-сигнала  13

Обратитесь  на  сервисную  станцию

компании-производителя.

13

15
