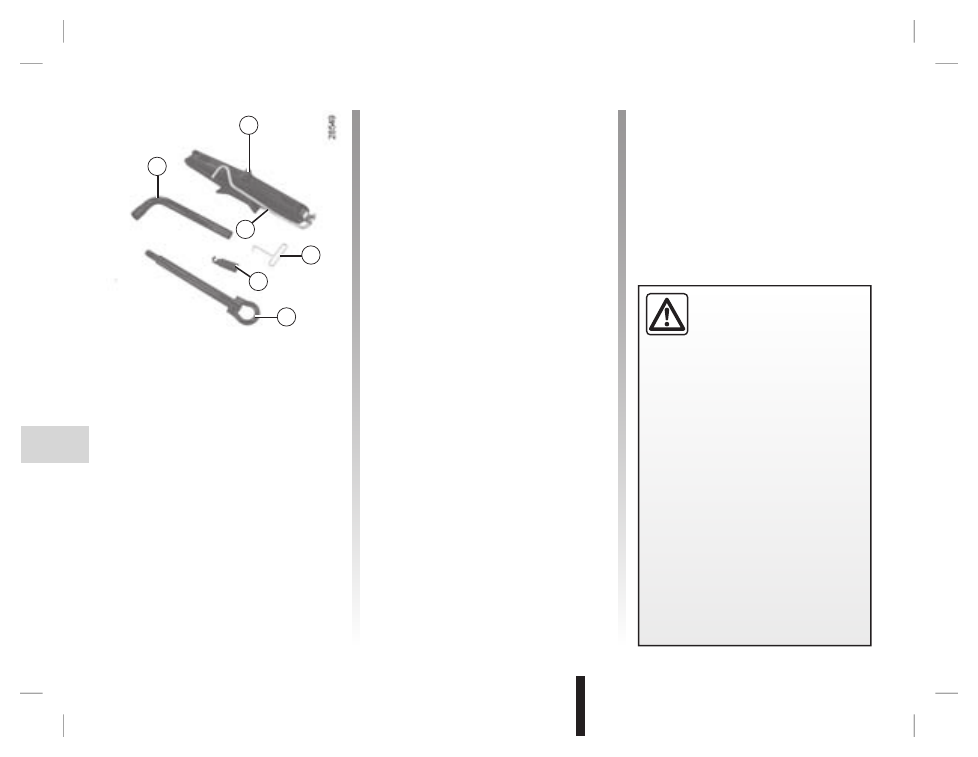

Ключ для снятия

декоративного колпака 4

Он используется для снятия декоратив-

ных колесных колпаков.

Оправка для болтов 5

Обеспечивает заворачивание и отворачи-

вание колесных болтов на автомобилях с

алюминиевыми колесными дисками.

Буксировочное кольцо 6

См. раздел «Буксировка» в главе 5.

Наличие различных инструментов зави-

сит от комплектации автомобиля.

Колесный ключ 1

Он используется для блокировки/разбло-

кировки болтов крепления колеса.

Домкрат 2

Сложите его правильно перед укладкой

на место (проследите за правильностью

положения рукоятки 3).

КОМПЛЕКТ ИНСТРУМЕНТОВ

(1/2)



2

1

4

6

5

3

Не  оставляйте  инструменты

незакрепленными,  т.  к.  они

могут выпасть при торможе-

нии.  После  использования

уложите  инструменты  в  держателе,

затем  правильно  расположите  его  в

гнезде, чтобы избежать травм.
Когда болты крепления колеса входят

в  комплект  инструментов,  исполь-

зуйте  эти  болты  только  для  запас-

ного колеса: см. этикетку на запасном

колесе.
Домкрат  предназначен  только   для

замены  колеса.  Ни  при  каких  обсто-

ятельствах  он  не  должен  использо-

ваться во время выполнения ремонт-

ных работ под автомобилем.

5.5

RUS_UD29977_1

RUS_NU_1095-2_JR95_Renault_5

КОМПЛЕКТ ИНСТРУМЕНТОВ

(2/2)

/ДЕКОРАТИВНЫЙ КОЛЕСНЫЙ КОЛПАК

12

A

B

C

D

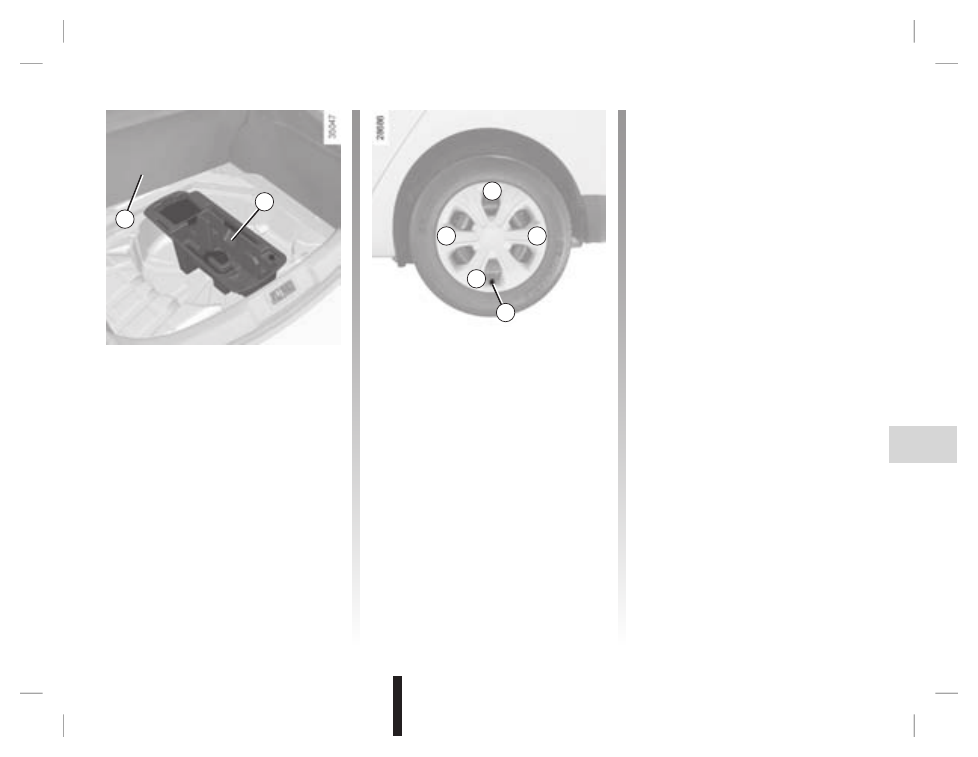

Декоративный колесный

колпак

Снимите  декоративный  колпак  с  помо-

щью  ключа  для  снятия  декоративного

колпака 4, вставив его крючок в паз, рас-

положенный  вблизи  вентиля 12  (чтобы

зацепить металлическую защелку).
При  установке  декоративного  колпака

правильно расположите его относительно

клапана 12.  Вставьте  фиксаторы,  начи-

ная со стороны клапана A, затем B и C,

заканчивая  стороной,  противоположной

клапану D.
Примечание.  В  случае  использования

«секретного» болта см. раздел «Замена

колеса».

5-местные автомобили

Приподнимите  коврик  багажного  отде-

ления 10  и  прикрепите  его  с  помощью

крючка.

 Инструменты находятся в держателе 11.

10

11

5.6

RUS_UD18771_3

RUS_NU_1095-2_JR95_Renault_5

ЗАМЕНА КОЛЕСА

(1/2)

3

1

2

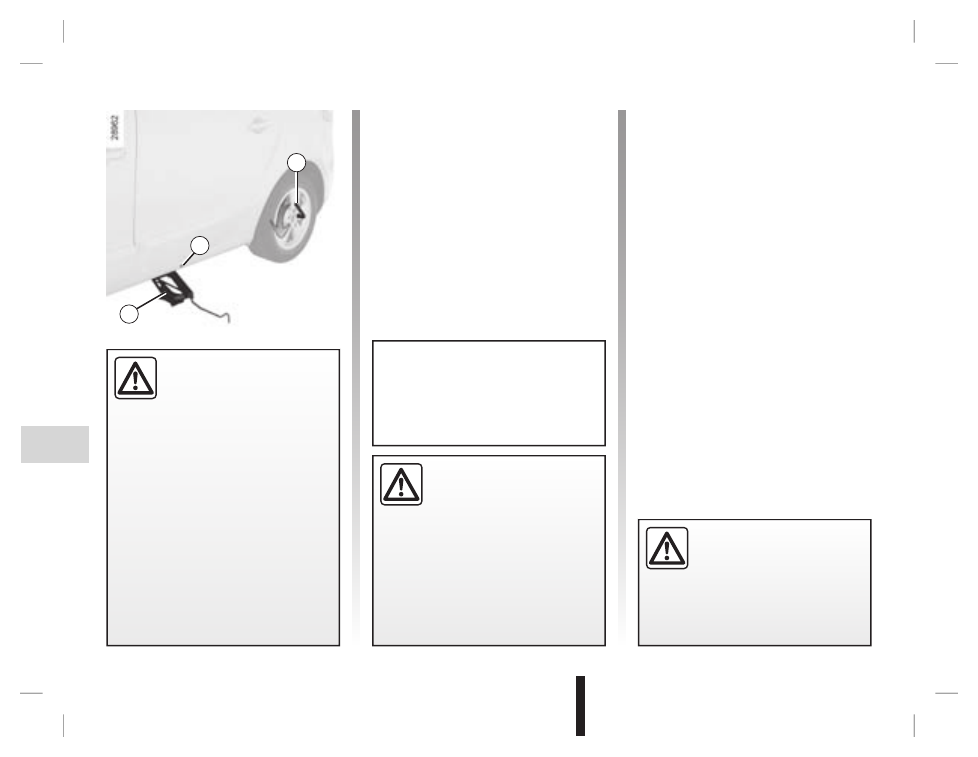

Держите домкрат 1 горизонтально, уста-

новив  его  головку

обязательно  на

высоте  усилителя  как  можно  ближе  к

соответствующему  колесу,  как  указано

стрелкой 2.
Вращая  винт  домкрата  вручную,  раз-

двиньте домкрат так, чтобы опорная пята

зашла слегка под автомобиль.
Сделайте несколько оборотов до отрыва

колеса от грунта.

Автомобили, оборудованные

домкратом и колесным

ключом

Если необходимо, снимите декоративный

колпак.
Ослабьте  затяжку  болтов  крепления

колеса  с  помощью  колесного  ключа 3.

Установите  его  так,  чтобы  усилие,  при-

кладываемое к рукоятке ключа, было на-

правлено вниз.

Включите  аварийную  сигна-

лизацию.
Отведите  автомобиль  от

дороги  и  установите  на

ровном нескользком и прочном грунте

(при  необходимости  установите  под

опорную пяту домкрата прочную под-

кладку).
Включите стояночный тормоз и затем

включите передачу (первую или зад-

него хода или переведите рычаг пере-

ключения  режимов  автоматической

коробки передач в положение

P.

Попросите всех пассажиров выйти из

автомобиля и держаться в стороне от

проезжей части.

Чтобы  избежать  опасности

травм или повреждений авто-

мобиля, поднимайте домкра-

том  автомобиль  так,  чтобы

заменяемое  колесо  оказалось  не

выше 3 сантиметров от грунта.

В случае стоянки на обочине

дороги Вы должны предупре-

ждать других участников дви-

жения о присутствии вашего

автомобиля  посредством  установки

сигнального треугольника или других

устройств,  предписываемых  мест-

ными нормативными актами страны, в

которой Вы находитесь.

Если ваш автомобиль не оборудован

домкратом  и  колесным  ключом,  их

можно приобрести у представителей

компании-производителя.

5.7

RUS_UD18771_3

RUS_NU_1095-2_JR95_Renault_5

Отверните болты и снимите колесо.
Наденьте запасное колесо на ступицу и

поверните его до совпадения крепежных

отверстий ступицы и колеса.
Если  к  запасному  колесу  прилагаются

болты, используйте их только для креп-

ления запасного колеса. Затяните винты,

убедившись в правильном расположении

колеса на втулке, и опустите домкрат.
Опустив домкрат, сильно затяните болты

и  срочно  обратитесь  на  сервисную

станцию  для  проверки  затяжки  болтов

(момент  затяжки:  110  Н·м)  и  давления

воздуха в запасном колесе.

Колесные болты-секретки
Если  Вы  используете  колесные

болты-секретки,  устанавливайте  их

как  можно  ближе  к  вентилям  шин

(иначе  декоративный  колпак  колеса

может не встать на место).



При  повреждении  шины  не-

медленно замените колесо.
Поврежденную шину должен

осмотреть  (и  отремонтиро-

вать,  если  это  возможно)  шиномон-

тажник.

ЗАМЕНА КОЛЕСА
