Фонари подсветки дверей

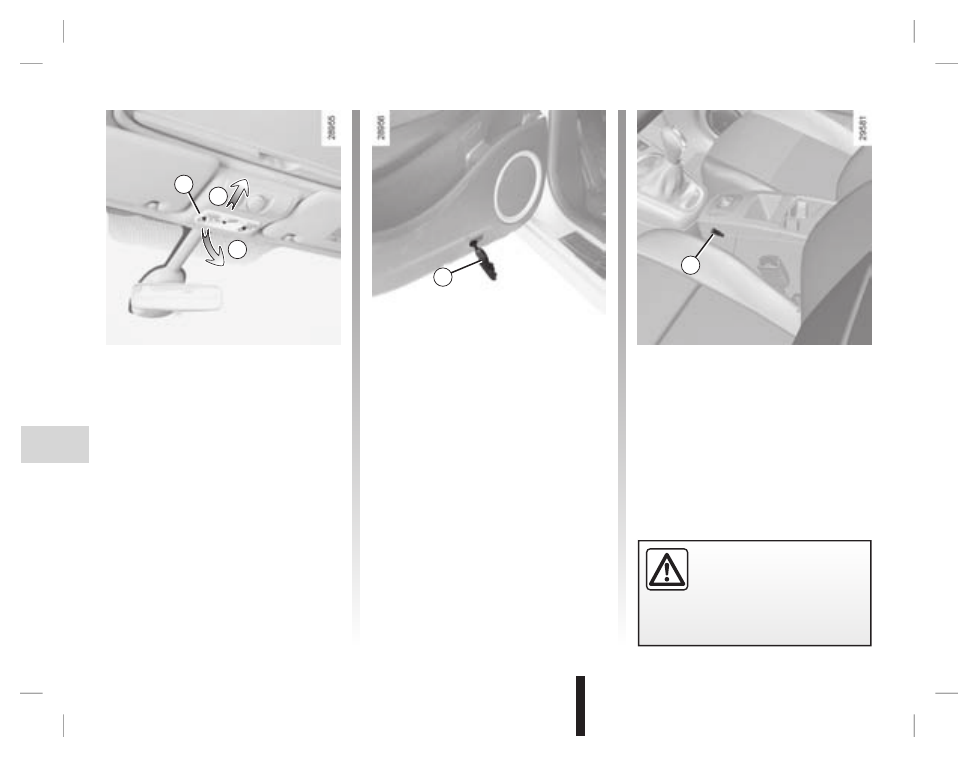

Отсоедините  плафон 2  с  помощью  ин-

струмента типа плоской отвертки.
Поверните  патрон  на  четверть  оборота,

чтобы извлечь лампу.
Тип лампы: W5W.

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

ОСВЕЩЕНИЕ САЛОНА: замена ламп

(1/2)

Плафон

–  Установите  все  три  переключателя  в

среднее положение;

–  сдвиньте плафон к задней части (дви-

жение A),  затем  сдвиньте  переднюю

часть плафона вниз (движение B);

–  при извлечении плафона не тяните за

электрические провода;

–  отсоедините рассеиватель 1.
Примечание: для извлечения перегорев-

шей  лампы  можно  воспользоваться  от-

верткой с плоским лезвием.
Тип лампы: W5W.

1

A

B

2

Фонарь на сдвижной

центральной консоли

Отсоедините лампу 3 от держателя.
Тип лампы: W5W.

3

5.17

RUS_UD22468_2

RUS_NU_1095-2_JR95_Renault_5

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

Лампы освещения багажного

отделения

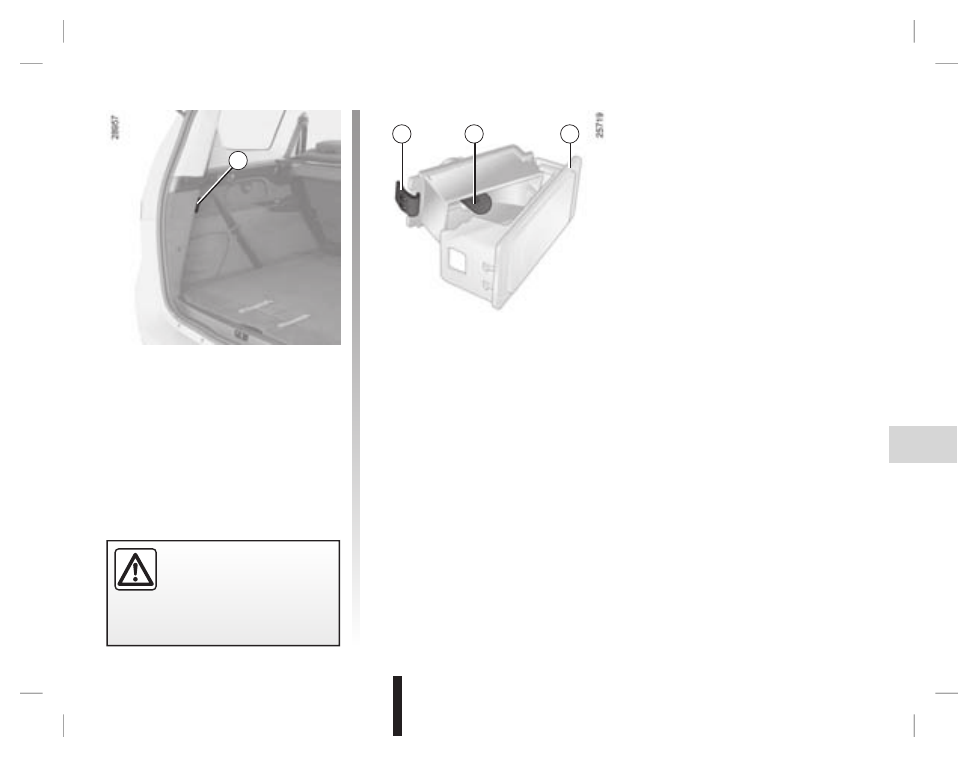

С помощью инструмента типа плоской от-

вертки отсоедините фонари 4.

Отсоедините плафон.
Нажмите на фиксатор 5, чтобы отсоеди-

нить рассеиватель 7 и получить доступ к

лампе 6.
Тип лампы: W5W.

ОСВЕЩЕНИЕ САЛОНА: замена ламп

(2/2)

4

5

6

7

5.18

RUS_UD28007_3

RUS_NU_1095-2_JR95_Renault_5

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

(1/2)

Блок предохранителей

При возникновении неисправности одного

из электроприборов, прежде всего, про-

верьте  соответствующие  предохрани-

тели.

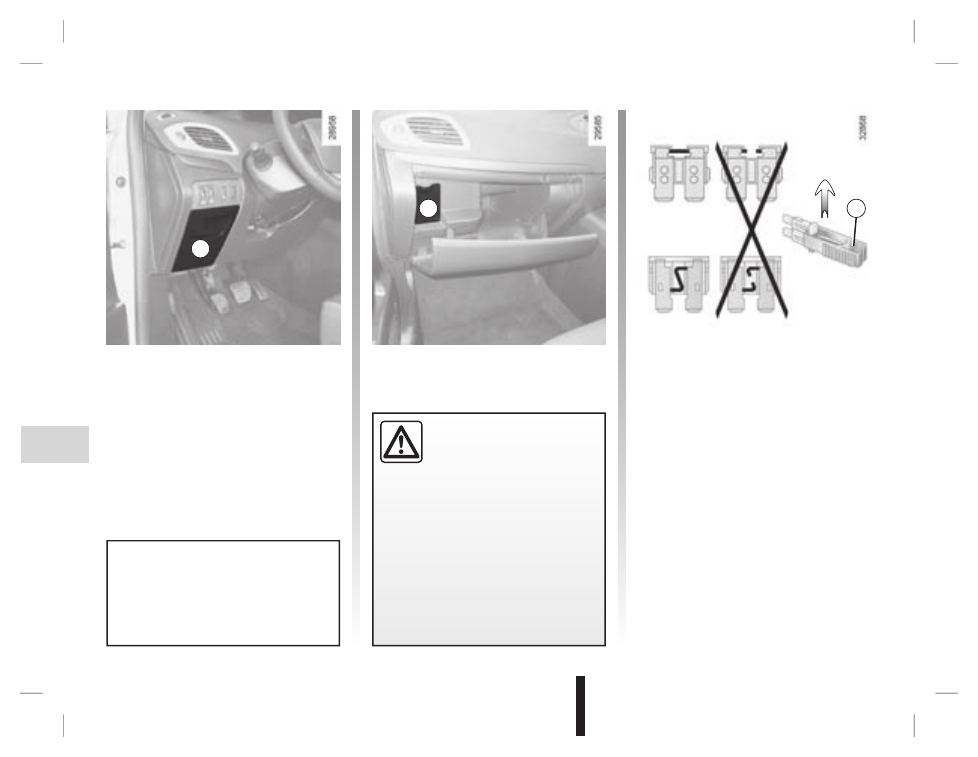

Отсоедините крышку A или B (в зависи-

мости от комплектации автомобиля).

Зажим 1

Извлеките  предохранитель  с  помощью

щипцов 1,  расположенных  с  обратной

стороны крышки A или B.
Чтобы  извлечь  предохранитель  из  пин-

цета,  сдвиньте  его  в  сторону  (как  пока-

зано на рисунке).
Свободные гнезда для предохранителей

использовать не рекомендуется.

Проверьте соответствующий

предохранитель  и  при  не-

обходимости

замените  его

обязательно новым, имею-

щим тот же номинал.
Предохранитель  с  большим  значе-

нием  номинального  тока  может  вы-

звать  перегрев  электрической  сети

(риск возникновения пожара) в случае

чрезмерного потребления электриче-

ской энергии оборудованием.

B

A

1

В соответствии с законодательством

и  из  предосторожности  приобретите

на  сервисной  станции  компании-

производителя запасной набор с ком-

плектом ламп и предохранителей.

5.19

RUS_UD28007_3

RUS_NU_1095-2_JR95_Renault_5

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

(2/2)

Некоторое дополнительное оборудова-

ние защищено предохранителями, нахо-

дящимися в моторном отсеке в блоке C.
Тем не менее,  ввиду затрудненного до-

ступа, рекомендуем Вам обращаться для

замены этих предохранителей на сервис-

ную станцию компании-производителя.

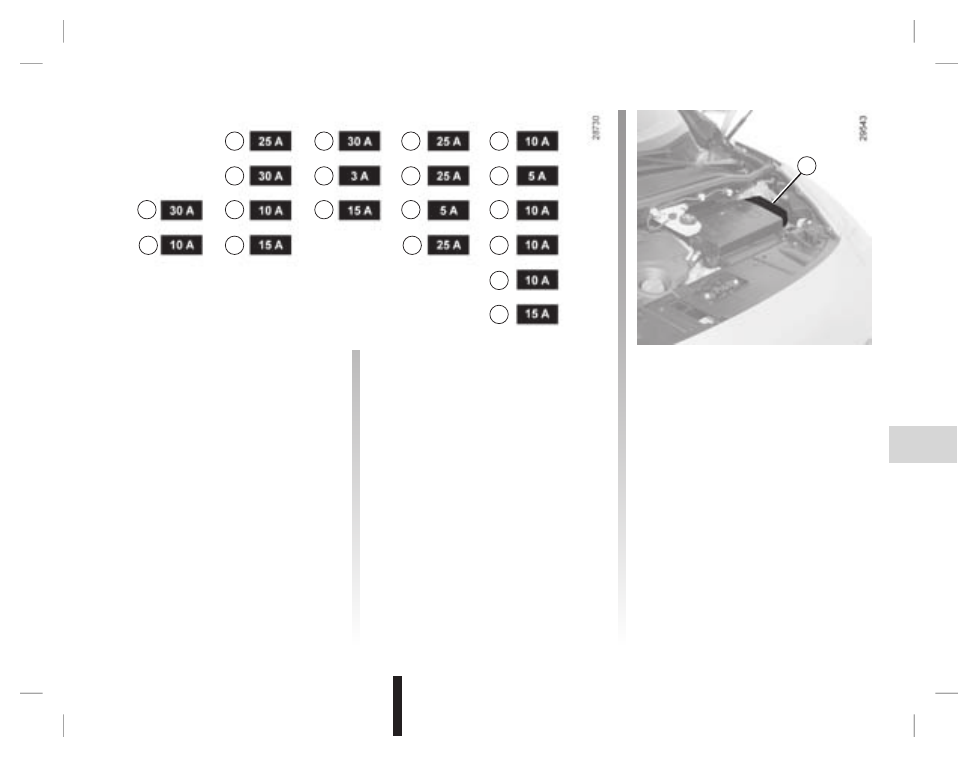

Назначение предохранителей

Наличие предохранителей зависит от

степени электрооснащенности автомо-

биля
1 – автоматический стояночный тормоз;
2 – фонарь стоп-сигнала;
3 – автоматическая блокировка дверей;
4 – стеклоподъемник двери водителя;
5 – щиток приборов;
6 – указатели поворотов;
7 – система навигации;

8 – внутреннее зеркало заднего вида;
9 – очиститель заднего стекла;
10 и 11 – задние стеклоподъемники;
12 –  ABS/ESC;
13 –
14 –
15 –

16 –
17 –

18 –

19 –

стеклоподъемник двери пассажира;
стеклоомыватель ;
обогрев наружных зеркал заднего

вида;

аудиосистема;
розетка питания дополнительного обо-

рудования в багажном отделении;

розетка питания дополнительного обо-

рудования для задних сидений;

прикуриватель.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

C
