ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Конфигурации и программирование

87B

№ Vdiag: 44

Особенности

При необходимости работ с системой послепродажный код можно запросить в местном центре сервисного
обслуживания.

При запросе номера послепродажного кода теперь необходимо представить идентификационный и
заводской номера автомобиля.

Эти элементы позволят работнику сервис-центра точно идентифицировать автомобиль для предоставления
правильного кода.

Запасные к арточки RENAULT поставляются незакодированными, без номера и без дополнительной
металлической вставки. Аккумулятор функции "свободные руки" заряжен.

Данная система рассчитана на использование не более четырех карточек RENAULT. Система
дистанционного управления, элемент питания и аккумулятор (в исполнении с функцией "свободные руки")
никак не связаны с системой блокировки запуска двигателя.

В зависимости от комплектации данная система может быть задействована в карточке, имеющей функцию
"свободные руки"

В случае потери или кражи по просьбе владельца можно отменить регистрацию одной или нескольких
карточек автомобиля. Впоследствии, при необходимости, эти карточки могут быть снова зарегистрированы
для этого же автомобиля.

ВНИМАНИЕ!
При наличии данной системы одновременная замена таких элементов как ЦЭКБС и карточка или
ЦЭКБС и ЭБУ системы впрыска невозможна.
(Эти устройства поставляются не закодированными)
При замене этих элементов в них невозможно ввести код, если в памяти ни одного из них не
содержится штатный код автомобиля.
Способа удалить код, сохраняемый элементами системы, не существует. Запрограммированный
код не может быть удален.

UCH B/C 84 version 2

87B-37

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Конфигурации и программирование

87B

№ Vdiag: 44

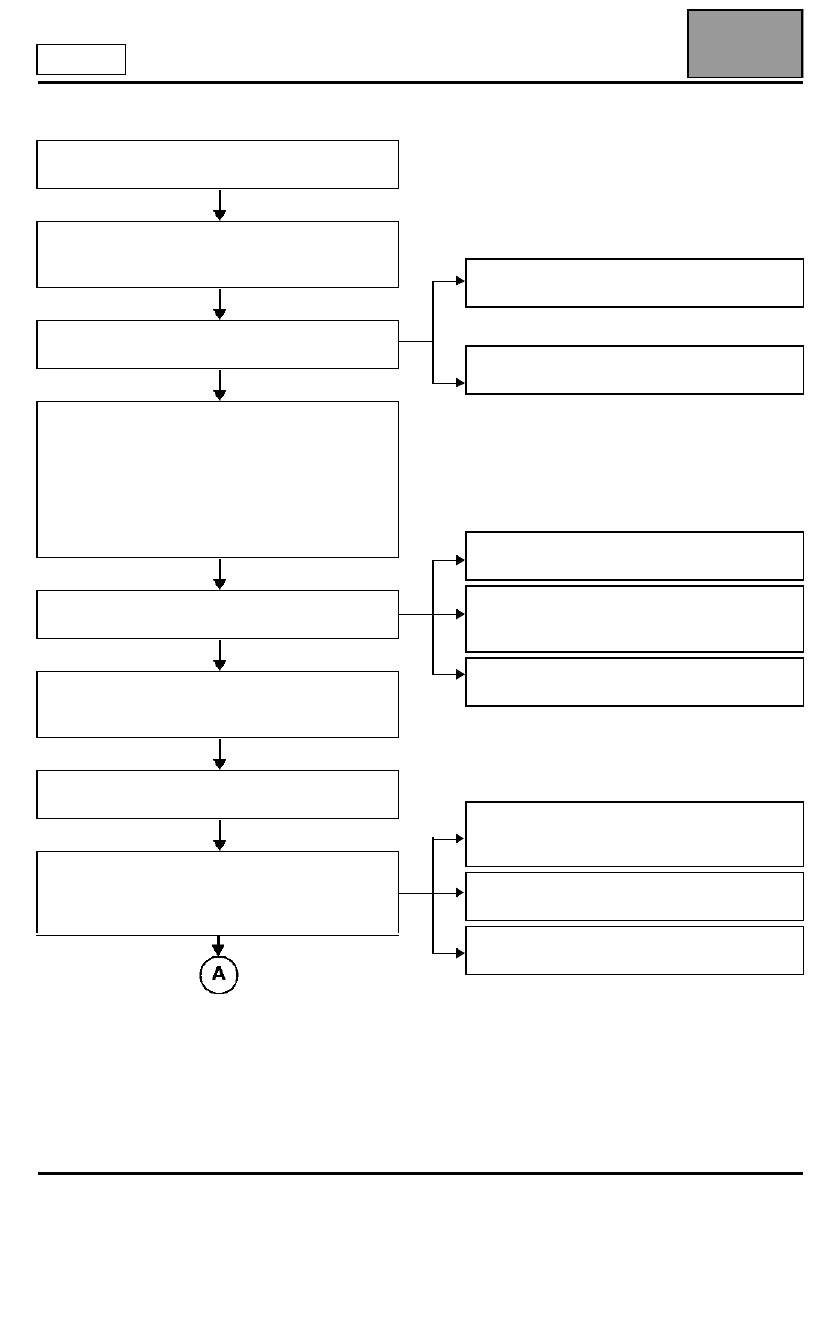

Процедура программирования и регистрации карточек

Выполните тест "Мультиплексной сети".
Войдите в систему "ЦЭКБС".

Выберите режим "Ремонт" и меню
"Программирование", подтвердите строку
"SC006 Регистрация карточек".

На дисплее высвечивается: "Выньте карточку
из считывающего устройства"

На дисплее прибора высвечивается:
"Предупреждение: карточки,
зарегистрированные до данной процедуры
будут окончательно дезактивированы после
регистрации первой карточки. Внимание! При
программировании следует предоставить
все карточки, предназначенные для
регистрации на данном автомобиле."

На дисплее прибора высвечивается:
"Введите послепродажный код".

Введите код.
(12 шестнадцатеричных символов прописными)
и подтвердите его.

На дисплее высвечивается "Вставьте карточку
в считывающее устройство"

Установите карточку в считывающее устройство.
Карточка должна быть незапрограммированной
или же зарегистрированной для данного
автомобиля.

Сообщения об ошибке

"ЦЭКБС не закодирован, начните
процедуру программирования ЦЭКБС."

"Процедура прервана" повторите
процедуру.

Сообщения об ошибке

"Неверный код", обратитесь в службу
технической поддержки Techline.

"Проверьте уровень напряжения питания
ЦЭКБС".
Щиток приборов должен подсвечиваться.

"Процедура прервана". Повторите
процедуру регистрации.

87B-38

Сообщение об ошибке

"Карточка не полностью вставлена в
считывающее устройство. Проверьте
состояние считывающего устройства."

"Процедура прервана".
Повторите процедуру регистрации.

"Карточка уже зарегистрирована для
данного автомобиля".

UCH B/C 84 version 2

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Конфигурации и программирование

87B

№ Vdiag: 44

На дисплее высвечивается: "Идет
регистрация".

На дисплее высвечивается "Карточка
зарегистрирована".

На дисплее прибора высвечивается: "Желаете
ли ввести код в другую карточку?".

                         НЕТ                   ДА

Подтвердите.

На дисплее высвечивается: "Запись данных в
память".

Карточки зарегистрированы для данного
автомобиля. Проверьте запуск двигателя и
блокировку дверей с помощью всех карточек.

Сообщения об ошибке

"Регистрация не выполнена. Проверьте
состояние карточки, считывающего
устройства, ЦЭКБС и обратитесь в службу
технической поддержки Techline".

Автомобиль может комплектоваться не
более, чем четырьмя карточками.

На дисплее высвечивается: "Удалите
карточку из считывающего устройства"

87B-39

UCH B/C 84 version 2

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Конфигурации и программирование

87B

№ Vdiag: 44

4. НАСТРОЙКА КОНФИГУРАЦИИ ЦЭКБС

Конфигурация ЦЭКБС, выполняемая с помощью диагностического прибора, может включать в себя
следующие настройки:

(*)
A = Система отопления (без климатической установки), без нагревательного элемента отопления салона.
B = Климатическая установка с ручным управлением без нагревательного элемента отопления салона.
C = Климатическая установка с автоматическим управлением без нагревательного элемента отопления
салона.
* D = Система отопления (без климатической установки) с одним электрическим нагревательным элементом
отопления салона.
* E = Климатическая установка с ручным управлением с одним электрическим нагревательным элементом
отопления салона
* F = Климатическая установка с автоматическим управлением с одним электрическим нагревательным
элементом отопления салона
* G = Система отопления (без климатической установки) с двумя электрическими нагревательными
элементами отопления салона
* H = Климатическая установка с ручным управлением с двумя электрическими нагревательными элементами
отопления салона.
* I = Климатическая установка с автоматическим управлением с двумя электрическими нагревательными
элементами отопления салона.

Команда

считывания

конфигурации

Наименование конфигурации

Конфигури-

рование

Выбор настройки

LC024

Калибровка

CF 031

LC001

Функция "свободные руки"

CF 010

с/без

LC003

Блокировка внутренних ручек дверей

CF 009

с/без

LC012

Повторное автоматическое запирание
дверей.

CF 018

с/без

LC013

Климатическая установка (тип
климатической установки)

CF 019

A, B, C, D, E, F, G, H, I (*)

LC020

Число нагревательных элементов
отопления салона

LC005

Коробка передач

CF 011

автоматическая/механическая

LC006

Датчик дождя

CF 012

с/без

LC007

Датчик освещенности

CF 013

с/без

LC021

Тип ветрового стекла

CF 027

Теплоизолирующее/
Тонированное

LC025

Сопроводительное наружное освещение CF 032

с/без

LC008

Сигнал освещения дневного движения

CF 014

с/без

LC022

Газоразрядные лампы фар

CF 030

с/без

LC015

Противотуманные фары

CF 021

с/без

LC009

Включение аварийной сигнализации в
случае удара

CF 015

с/без

LC018

Включение аварийной сигнализации по
команде от АБС

CF 024

с/без

LC014

Тип рулевого управления

CF 020

Правостороннее/Левостороннее

LC019

Управление электромагнитным
реверсом торможения электродвигателя
очистителя заднего стекла

CF 025

с/без

LC017

Система контроля давления в шинах

CF 023

с/без

LC010

Шины типа "pax systиme"

CF 016

с/без

ТИП ДВИГАТЕЛЯ

CF 028

Бензиновый/Дизель

LC011

Тип автомобиля

CF 017

Все, кроме кабриолета/Кабриолет

LC029

Выборочное отпирание открывающихся
элементов

CF 036

с/без

UCH B/C 84 version 2
