МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-11

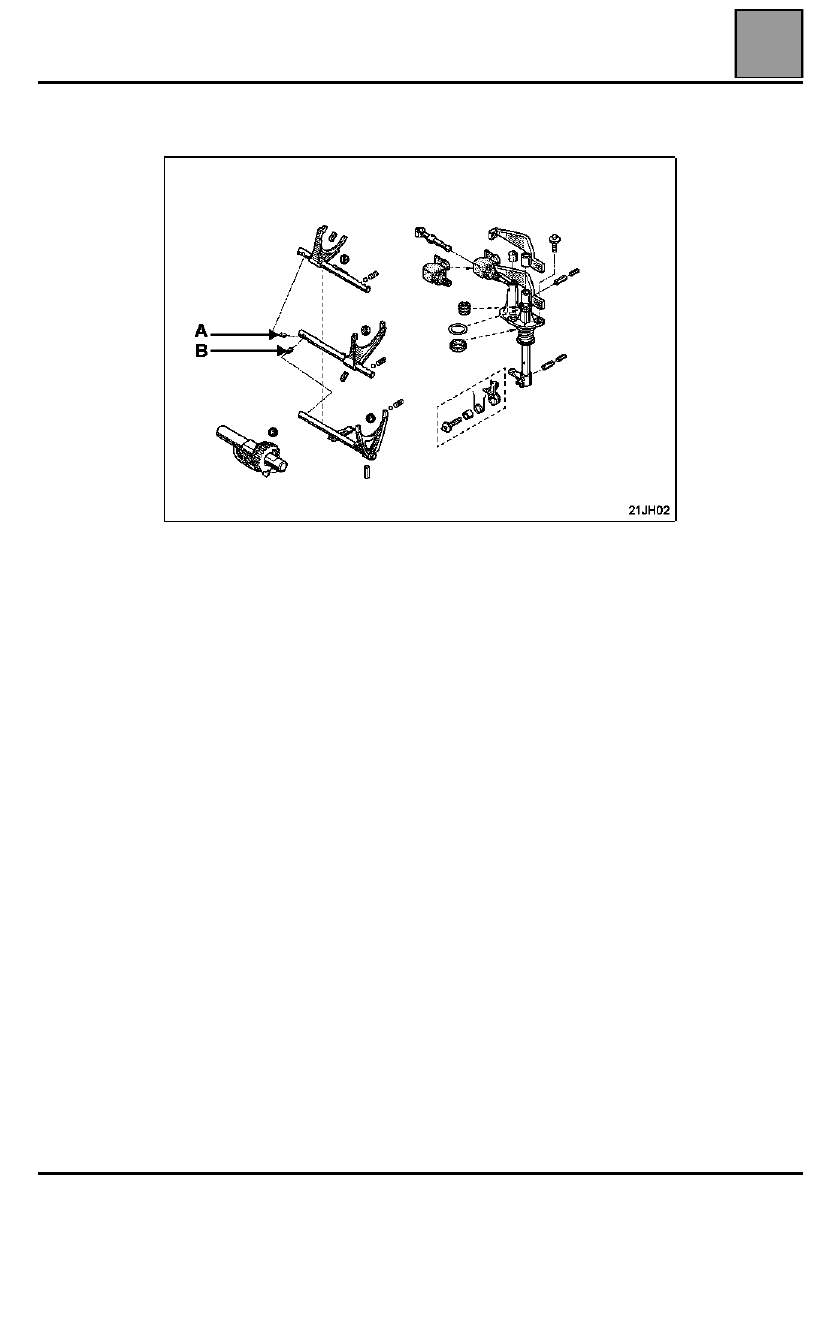

Не забудьте вынуть стопорные пальцы (A) и (B).

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Конфигурации и программирование

87B

№ Vdiag: 44

Специальные команды ЦЭКБС

СЦЕНАРИЙ

Функция

Программирование:

Автомобиль без
ключа:

SC004:

Программирование ЦЭКБС, если он был заменен

SC006:

Регистрация дополнительной карточки

SC005:

Проверка карточки, команда диагностики карточки см.
подфункцию. "специальная команда"

SC003:

Резервный режим, команда определения
послепродажного кода. Обратитесь в службу
технической поддержки Techline

Шины

SC002:

Регистрация кодов датчиков вентилей после замены
вентилей, см. Техническую ноту 35B

SC001:

Считывание установленного комплекта датчиков
вентилей и записанных в память кодов

Прочие параметры

VP004:

Ввод идентификационного номера автомобиля N

ВАЖНОЕ ЗАМЕЧАНИЕ:
Выполнив конфигурирование, настройте датчики системы контроля давления в шинах (см. главу 35B),
определите топологию мультиплексной сети (см. главу 88B). Переведите карточку в считывающем
устройстве в 1-е фиксированное положение, выждите одну минуту затем отсоедините аккумуляторную
батарею, чтобы ввести конфигурации, затем подтвердить конфигурации путем их считывания с помощью
диагностического прибора.

UCH B/C 84 version 2

87B-41

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Конфигурации и программирование

87B

№ Vdiag: 44

5. КОДИРОВАНИЕ ЭБУ СИСТЕМЫ ВПРЫСКА

ЭБУ системы впрыска поставляется незакодированным. Для разрешения запуска автомобиля при установке
блока в его память необходимо ввести код системы электронной противоугонной блокировки запуска
двигателя.

Для этого достаточно на несколько секунд Переведите карточку в считывающем устройстве во 2-е
фиксированное положение, не запуская двигатель. Переведите карточку в считывающем устройстве в 1-е
фиксированное положение, система электронной блокировки запуска двигателя активизируется через
несколько секунд.

UCH B/C 84 version 2

87B-42

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Сводная таблица неисправностей

87B

№ Vdiag: 44

Диагностика - Сводная таблица неисправностей

Коды неисправностей

Назначение

DF001

ЦЭКБС

DF002

Замок рулевой колонки

DF003

Цепь датчика хода педали сцепления

DF004

Цепь выключателя стоп-сигнала

DF005

Карточка

DF006

Датчик левого переднего колеса

DF007

Датчик правого переднего колеса

DF008

Датчик правого заднего колеса

DF009

Датчик левого заднего колеса

DF010

Цепь блока подрулевых переключателей

DF011

Цепь датчика дождя и освещенности

DF012

Цепь указателя правого поворота

DF013

Цепь указателя левого поворота

DF014

Цепь считывающего устройства карточки

DF015

Цепь оптического датчика

DF016

Не менее двух одинаковых кодов в летнем комплекте шин

DF017

Не менее двух одинаковых кодов в зимнем комплекте шин

DF018

Программирование 4 кодов летнего комплекта шин не выполнено

DF019

Программирование 4 кодов зимнего комплекта шин не выполнено

DF020

Цепь передней внутренней антенны

DF021

Цепь задней внутренней антенны

DF022

Цепь центральной внутренней антенны

DF023

Цепь наружной антенны передней двери со стороны водителя

DF024

Цепь наружной антенны передней двери со стороны пассажира

DF025

Цепь наружной антенны задней двери со стороны водителя

DF026

Цепь наружной антенны задней двери со стороны пассажира

DF027

Цепь датчика температуры наружного воздуха

DF029

Датчик электрозамка рулевой колонки

DF030

Цепь предотвращения блокировки

DF031

Цепь импульсного стеклоподъемника

DF032

Цепь наружной антенны со стороны багажного отделения

DF033

Одна или несколько наружных антенн со стороны водителя

DF034

Одна или несколько наружных антенн со стороны пассажира

DF035

Цепь внутренних антенн

UCH B/C 84 version 2

87B-43
