ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Замена элементов системы

87B

87B-30

№ Vdiag: 44

Диагностика - Замена элементов системы

Для замены элементов см. соответствующие главы в Руководстве по ремонту автомобиля.

Методики программирования и конфигурирования изложены ниже в настоящем документе.

UCH B/C 84 version 2

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-10

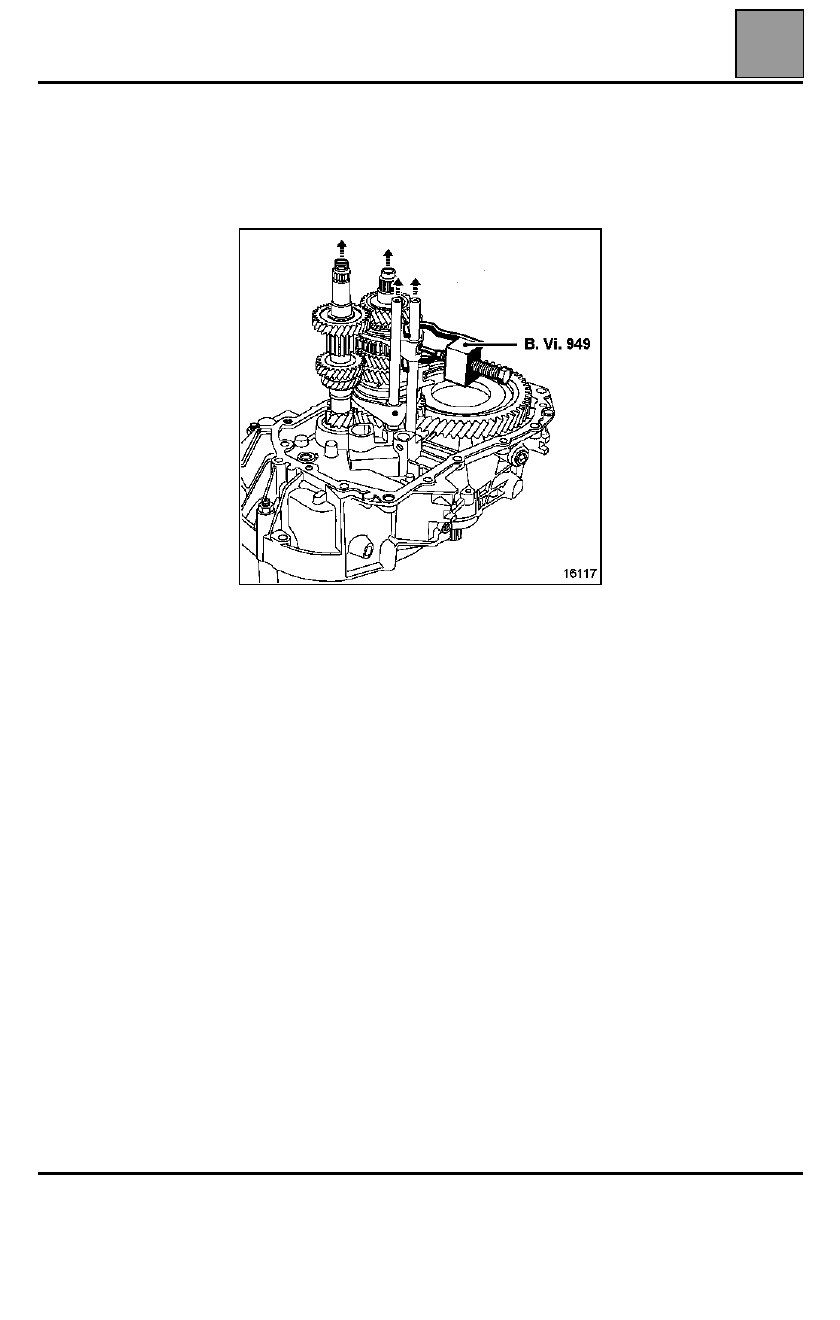

Отсоедините штифты вилки 3/4 с помощью
B. Vi. 949 и снимите сборку штока и вилки 3/4.

Одновременно, снимите сборку первичного и
вторичного валов со штоком и вилкой 1/2.

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Конфигурации и программирование

87B

87B-31

№ Vdiag: 44

Диагностика - Конфигурации и программирование

1. ОБЩИЕ СВЕДЕНИЯ

Описываемая система представляет собой систему блокировки запуска двигателя, основанную на
распознавании карточки RENAULT с произвольно изменяющимся кодом.

В каждую карточку RENAULT встроена закодированная электронная схема (работающая без элемента
питания), независимая от функции дистанционного управления.

Система блокировки запуска двигателя активизируется через несколько секунд после извлечения карточки
RENAULT из считывающего устройства. О включении системы можно судить по миганию красной сигнальной
лампы на щитке приборов и блокировке электрического замка рулевой колонки.

На заводе автомобилю присваивается двенадцатизначный код в шестнадцатеричном формате для
инициализации системы электронной противоугонной блокировки запуска двигателя.

В послепродажный период послепродажный код может потребоваться для:
– регистрации дополнительных карточек RENAULT,
– замены одной или нескольких карточек Renault,
– отмены регистрации одной или нескольких карточек Renault (например, в случае потери или кражи),
– замены ЦЭКБС.

Примечание:
Для получения послепродажного кода необходимо знать номер кузова автомобиля. В зависимости от
страны поставки можно обратиться:
– на сервер Minitel.
– в местный сервис-центр,
– в службу технической поддержки Techline.

UCH B/C 84 version 2

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Конфигурации и программирование

87B

87B-32

№ Vdiag: 44

2. ПРОЦЕДУРА ПРОГРАММИРОВАНИЯ ЦЭКБС

В запасные части новые блоки поставляется незакодированными. Поэтому после установки на автомобиль
необходимо привести их в рабочее состояние путем ввода кода.

Для выполнения этой процедуры необходимо, чтобы в некоторые узлы автомобиля уже был введен
соответствующий код автомобиля. См. таблицу регистрации.

При регистрации карточка Renault должна быть новой или в нее должен быть уже введен код данного
автомобиля.

ВНИМАНИЕ!
Если в элемент введен какой-либо код, то этот элемент становится зарегистрированным для данного
автомобиля и удалить этот код или ввести другой код невозможно. Запрограммированный код не может
быть удален.

Вмешательство

Состояние элементов

Потребность в

послепродажном

коде

После продажи

ЦЭКБС

Карточка

RENAULT

ЭБУ

системы
впрыска

Электрозамок

рулевой
колонки

Программирование
ЦЭКБС

Не

закодирован

Код введен

Код введен

/

ДА

Регистрация или
отмена
регистрации
карточки RENAULT

Код введен

Не

закодирован

/

/

ДА

Программирование
электрического
замка рулевой
колонки

Код введен

Код введен

/

Не

закодирован

НЕТ

Программирование
ЭБУ системы
впрыска

Код введен

Код введен

/

Код введен

НЕТ

Примечание:
– В карточку RENAULT может быть введен код автомобиля, но при этом карточка может не действовать

(если она не зарегистрирована).

– Работоспособными будут только карточки RENAULT, прошедшие процедуру регистрации.

UCH B/C 84 version 2
