ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Работа системы

87B

87B-22

№ Vdiag: 44

4 Функция КЛИМАТИЧЕСКАЯ УСТАНОВКА проверяется по подфункциям

Тип климатической установки может быть определен с помощью считывания конфигурации LC013
"Тип климатической установки" и сконфигурирован с помощью команды CF019 "Тип
климатической установки".

4.a. Настройки пользователя (Только для климатических установок с ручным управлением)

ЦЭКБС получает по проводной цепи от панели управления климатической установкой информацию о
запросе на включение кондиционера, обогрева заднего стекла и о работе вентилятора салона.

ЦЭКБС направляет в блок защиты и коммутации запрос на включение обогрева заднего стекла.
ЦЭКБС направляет в ЭБУ системы впрыска запрос на включение компрессора кондиционера.

Могут быть проверены следующие состояния:
– ET029 "Выключатель кондиционера",
– ET028 "Выключатель обогрева заднего стекла",
– ET015 "Вентилятор салона".
Работа сигнальных ламп, встроенных в выключатели кондиционера и обогрева заднего стекла может
быть проверена с помощью исполнительных команд:
AC015 "Сигнальная лампа выключателя кондиционера" и AC019 "Сигнальная лампа обогрева
заднего стекла".

4.b. Отопление

ЦЭКБС управляет работой нагревательных элементов отопления салона, подавая управляющие
команды на реле питания в зависимости от положения переключателя вентилятора, температуры
охлаждающей жидкости, наружной температуры, нагрузки на бортовую сеть, нагрузки на двигатель и
положения складной крыши (открыта или нет) для кабриолета.
Могут быть проверены следующие состояния ЦЭКБС:
– PR001 "Напряжение аккумуляторной батареи",
– PR002 "Наружная температура",
– ET015 "Вентилятор салона" только при наличии климатической установкой с ручным

управлением,

– ET017 "Необходимое количество нагревательных элементов отопления салона",
– ET018 "Число нагревательных элементов отопления салона, разрешенное по нагрузке

генератора" уровень нагрузки на генератор,

– ET019 "Число нагревательных элементов, включение которых разрешено ЭБУ системы

впрыска",

– ET020 "Число включенных нагревательных элементов отопления салона",
– ET021 "Включение нагревательного элемента 1",
– ET022 "Включение нагревательного элемента 2",
– ET031 "Запрос на ускоренный холостой ход двигателя при включении нагревательного

элемента",

– ET091 "Двигатель работает",
– ET025 "Складная крыши" Только для модификации с кузовом кабриолет,
– ET026 "Обогреваемое заднее стекло".

Реле 1 управляет электрорадиатором салона, включающим один нагревательный элемент.
Реле 2 управляет электрорадиатором салона, состоящим из двух нагревательных элементов.
Работа нагревательных элементов отопления салона может быть проверена при помощи
управляющих команд:
AC016 "Реле 1 нагревательных элементов" и AC017 "Реле 2 нагревательных элементов".

Можно отобразить команду на считывание конфигурации LC027 "Располагаемая мощность
дополнительного отопителя"

Мощность нагревательных

элементов отопления салона

Реле 1

Реле 2

0 Вт

0

0

333 Вт

1

0

667 Вт

0

1

1000 Вт

1

1

UCH B/C 84 version 2

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Работа системы

87B

87B-23

№ Vdiag: 44

4.c. Холодильный контур

В зависимости от температуры наружного воздуха, информации о том, включен или выключен
вентилятор салона, и, если работает двигатель, ЦЭКБС направляет по мультиплексной сети в ЭБУ
системы впрыска запрос на включение компрессора.
Могут быть проверены следующие состояния и параметры:
ET030 "Запрос на кондиционирование воздуха 2", ET091 "Двигатель работает",
ET015 "Вентилятор салона" и PR002 "Температура окружающего воздуха".

UCH B/C 84 version 2

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Работа системы

87B

87B-24

№ Vdiag: 44

Базовая

комплек-

тация

Промежу-

точная

комплек-

тация

Макси-

мальная

комплек-

тация

Мультиплексная связь

Диагностика

●

●

●

●

●

●

Управление от электронных карточек

●

"обычная" карточка RENAULT

●

Карточка RENAULT с функцией "свободные руки"

●

Кодированная система электронной противоугонной блокировки
запуска двигателя

●

Управление реле "+" потребителей электроэнергии

●

●

●

●

●

●

●

●

●

●

Открывающиеся элементы кузова

●

Запирание открывающихся элементов кузова (и отпирание в случае
столкновения)

●

Повторное запирание открывающихся элементов кузова

●

Импульсные и обычные электростеклоподъемники.

●

Замок двери задка

●

Блокировка внутренних ручек дверей

●

Электрическая система обеспечения безопасности детей

●

Открывание только водительской двери

●

Управление наружными выключателями запирания

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Стеклоочистители

●

Датчик дождя и освещенности

●

Очиститель ветрового стекла (управление прерывистым режимом и
работой на малой и большой скорости)

●

Очиститель заднего стекла (частота перемещения щеток в
зависимости от скорости движения)

●

Омыватели ветрового и заднего стекол

●

Омыватели фар

●

●

●

●

●

●

●

●

●

●

●

●

●

●

Освещение

●

Управление переключателями наружного освещения, указателей
поворота, противотуманного света и стеклоочистителей

●

Указатели поворота в режимах указания поворота и аварийной
сигнализации

●

Включение аварийной сигнализации при экстренном торможении и
срабатывании подушек безопасности

●

Задний противотуманный фонарь

●

Управление звуковым сигнализатором о невыключенном
освещении

●

Питание цепи временной задержки освещения салона

●

Внутреннее освещение (пол)

●

Система освещения дневного движения

●

Автоматическое включение ближнего света фар при движении и на
стоящем автомобиле

●

●

●

●

●
●

●

●

●

●

●

●

●
●

●
●

●

●

●

●

●

●
●

●
●

●

Управление обогревом заднего стекла

Управление запросом на включение кондиционера

Управление охранной сигнализацией (подготовка к подключению)

Управление сигналом наружной температуры

●

●

●

●

●

●

●

●

●

●

●

●

Система контроля давления в шинах

Дополнительный отопитель

●

●

●

●

●

●

UCH B/C 84 version 2

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

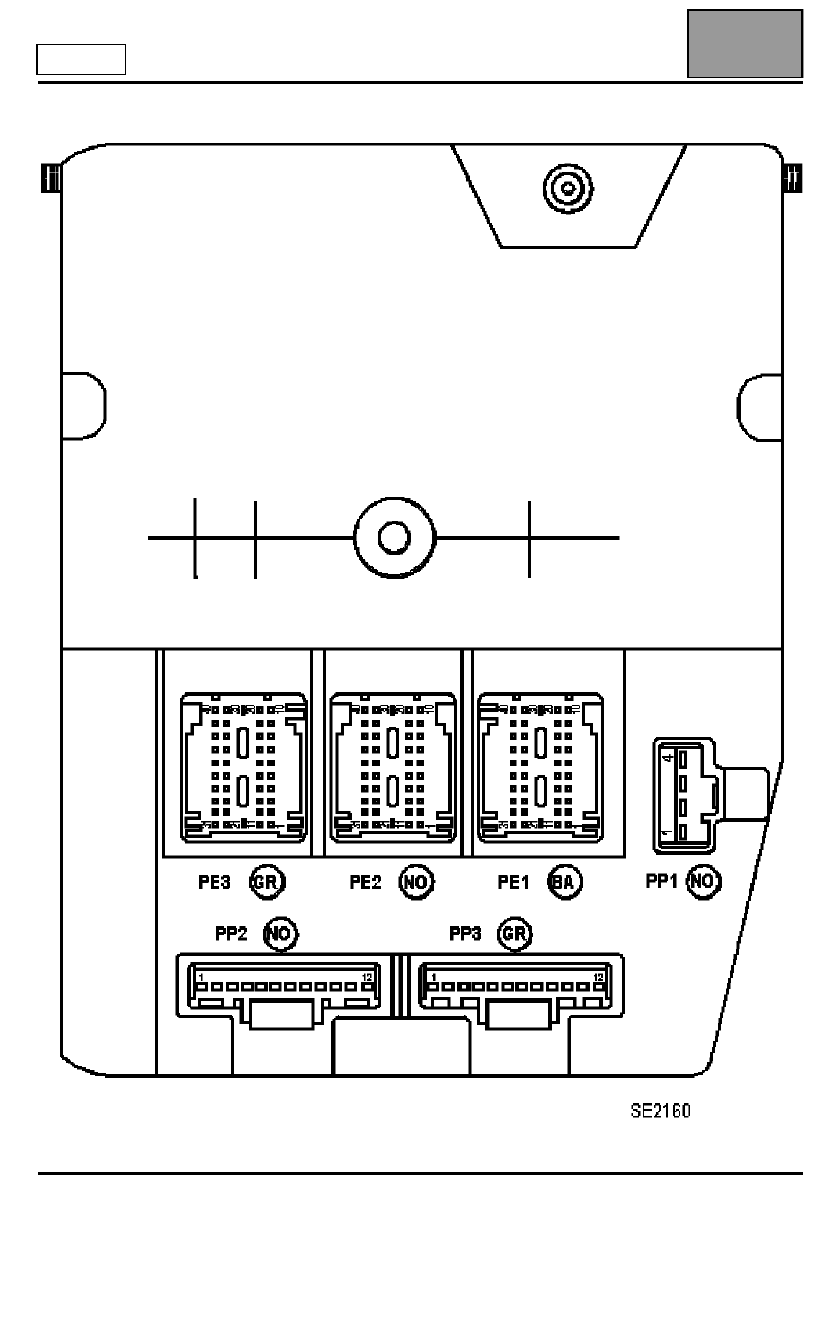

Диагностика - Назначение контактов

87B

87B-25

№ Vdiag: 44

Диагностика - Назначение контактов

UCH B/C 84 version 2
