ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Работа системы

87B

87B-19

№ Vdiag: 44

2.b. Мощность стеклоочистки

ЦЭКБС управляет мощностью очистителя заднего стекла и омывателей фар, если они входят в
комплектацию автомобиля.
Их работу можно проверить с помощью команд AC007 "Очиститель заднего стекла", AC030 "Реле 1
омывателя фар" и AC031 "Реле 2 омывателя фар".

Матрицы

Мультиплексная сеть

Подрулевой
переключатель

ЦЭКБС

Блок защиты и
коммутации

Реле 1 и 2
омывателя фар

Очиститель
заднего стекла

Очиститель ветрового

стекла

Омыватели
ветрового и
заднего стекол

Насос
омывателя фар

UCH B/C 84 version 2

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Работа системы

87B

3 Функция ОСВЕЩЕНИЕ проверяется по подфункциям

3.a. Управление освещением

В ЦЭКБС команды водителя поступают от переключателя наружного освещения, указателей поворота
и противотуманного света, выключателя аварийной сигнализации и от датчика интенсивности
освещения (если он есть).

ЦЭКБС посылает по мультиплексной сети в блок защиты и коммутации запрос на подачу напряжения
питания на лампы габаритного света, ближнего и дальнего света фар и противотуманных фар.

Если автомобиль оснащен ксеноновыми лампами, то блок защиты и коммутации подает напряжение
питания на ЭБУ ксеноновых ламп.
Ближний свет фар не выключается при включении дальнего света фар.

Проверьте следующие состояния:
ET081 "Положение переключателя наружного освещения, указателей поворота и
противотуманного света",
ET082 "Запрос на включение заднего противотуманного света",
ET085 "Выключатель аварийной сигнализации",
ET083 "Запрос на включение указателя левого поворота",
ET084 "Запрос на включение указателя правого поворота".
Если автомобиль оснащен датчиком интенсивности освещения, см. пояснение "Особенность датчика
дождя и освещенности".

Примечание:
Если ЦЭКБС не может определить положение переключателя или сообщить блоку защиты и
коммутации информацию о его положении, то блок защиты и коммутации включает ближний свет фар.

3.b. Мощность освещения

ЦЭКБС подает напряжение питания на задний противотуманный фонарь (один), указатели поворота и
освещения салона (плафоны и фонари подсветки пространства для ног водителя и переднего
пассажира и пола).
Запрос на включение освещения салона может быть проверен с помощью состояния ET112
"Управление освещением салона".
Работа приборов освещения, запитываемых ЦЭКБС, может быть проверена с помощью управляющих
команд AC009 "Задние противотуманные фонари", AC022 "Указатель левого поворота", AC023
"Указатель правого поворота", AC021 "Включение плафона" и AC027 "Подсветка пространства
для ног водителя и переднего пассажира и пола".

Датчик дождя и

освещенности

Мультиплексная сеть

ЦЭКБС

ЦЭКБС

Подрулевой

переключатель

Матрицы

Очиститель

заднего стекла

Габаритный свет

Очиститель

ветрового стекла

Фары ближнего

света с ксеноно-

выми лампами

Фары ближнего

света без

ксеноновых ламп

87B-20

№ Vdiag: 44

UCH B/C 84 version 2

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-9

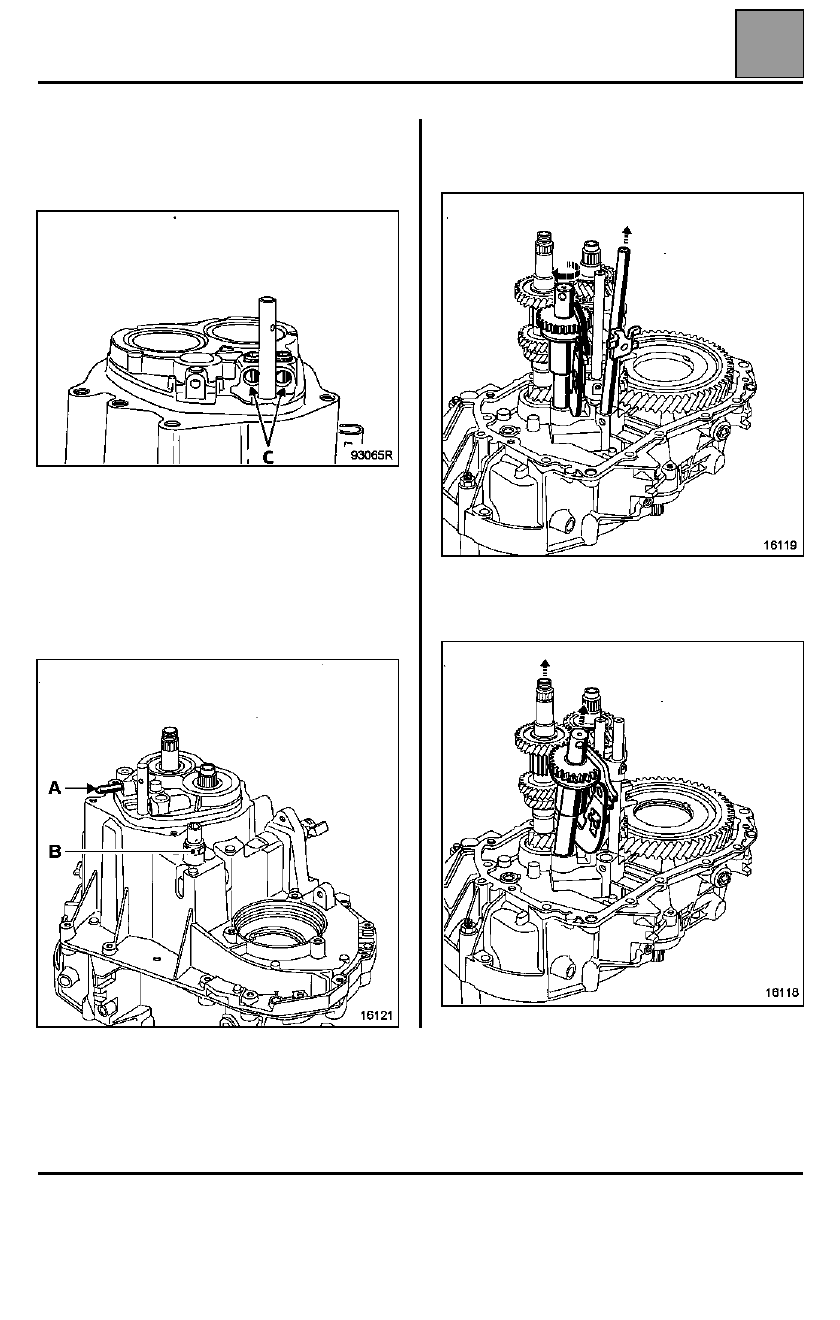

Рекомендуется поставить два магнита или
перекрыть отверстия (C) для того, чтобы не
потерять шарики и пружины фиксации штоков 1/2 и
3/4.

Снимите шток (A) заднего хода.

Снимите контактор заднего хода (B).

Надавите на шток переключения с усилием,
направленным наружу.

Отсоедините и снимите картер коробки.

Поверните сборку оси передачи заднего хода
налево и снимите шток вилки переключения
"задний ход/5-я передача".

Слегка приподнимите первичный вал и снимите
сборку оси передачи заднего хода.

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Работа системы

87B

87B-21

№ Vdiag: 44

ОСОБЕННОСТЬ ДАТЧИКА ДОЖДЯ И ОСВЕЩЕННОСТИ (если он есть).

Датчик дождя и освещенности образуют одно целое и соединены с ЦЭКБС одной цепью. Этот
комбинированный датчик установлен на ветровом стекле.

Датчик дождя автоматически включает очиститель ветрового стекла и управляет скоростью
перемещения щеток в зависимости от количества воды на ветровом стекле.

Управление работой стеклоочистителей с помощью датчика дождя осуществляется путем установки
переключателя в положение "прерывистый режим".
Автоматическая работа по командам датчика дождя прекращается после выключения зажигания.
Для активации датчика при следующем включении зажигания установите рычажный переключатель
стеклоочистителей в исходное положение, а затем переместите его в положение прерывистой работы.

На автомобиле с датчиком дождя, если включен автоматический режим и если дождь не идет, то
очиститель заднего стекла включается при включении заднего хода.

Примечание:
Положение "автоматический режим" переключателя соответствует положению прерывистый режим
переключателя на автомобилях без датчика дождя, а кольцо используется в этом случае для
регулировки чувствительности датчика дождя.

Используйте состояние ET118 "Положение кольца регулировки чувствительности датчика дождя"
вместо состояния ET096.
Работа датчика дождя может быть проверена при помощи состояния ET114 "Включение
стеклоочистителя датчиком дождя" и считывания конфигурации LC006 "Датчик
дождя"конфигурация может быть изменена с помощью команды CF012 "Датчик дождя".

Датчик освещенности обеспечивает автоматическое включение габаритных огней и ближнего света
фар, если автомобиль движется в условиях плохой освещенности (в туннеле, ночью, в пасмурную
погоду и т. п.).
Состояние датчика освещенности может быть проверено при помощи состояния ET115 "Запрос от
датчика освещенности на включение наружного освещения", считывания конфигурации LC007
"Датчик освещенности" конфигурация может быть изменена с помощью команды CF013 "Датчик
освещенности".

Датчик дождя и

освещенности

Мультиплексная сеть

ЦЭКБС

Блок защиты и

коммутации

Подрулевой

переключатель

Матрицы

Очиститель

заднего стекла

Габаритный

свет

Очиститель

ветрового стекла

Фары ближнего

света с ксеноно-

выми лампами

Фары ближнего

света без

ксеноновых ламп
